Вентилятор дымоудаления ВР 86-77 №8ДУ
Технические характеристики Вентилятор дымоудаления ВР 86-77 №8ДУ
| Наименование | Значение |
|---|---|
| Масса не более, кг | 278, 293 |
| Частота вращения рабочего колеса, мин-1 | 960 |
| Электродвигатель | |
| Типоразмер | АИР132S6, АИР132M6 |
| Мощность, кВт | 5,5, 7,5 |

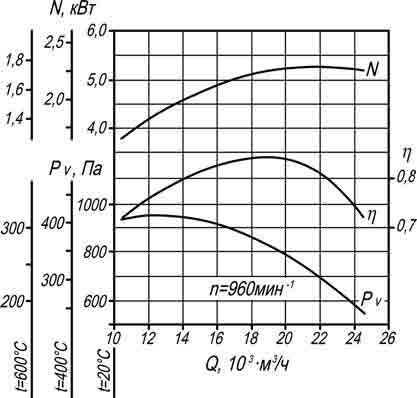

| Параметры в рабочей зоне | |
| Производ. 10³ х м³/час | 12,00-17,00, 12,00-23,00 |
| Полное давление, Па > | 950-880, 950-580 |
| Полное давление, Па > | 410-380, 410-250 |
| Полное давление, Па > | 315-290, 315-190 |
| n, мин-1 | Значение Lpi, дБ в октавных полосах f,Гц | LpA, ДБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 960 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение.
| Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | А2 | А3 | А4 | а1 | а2 | Lmax | l | h | L1 | L2 |
| 520 | 600 | 600 | 600 | 600 | 560 | 560 | 1470 | 378 | 905 | 212 | 1050 |
| L3 | D | D1 | d | d1 | d2 | t1 | T2 | N | n | n1 | n2 |
| 606 | 820 | 850 | 10 | 10 | 15 | 150 | 150 | 16 | 16 | 4 | 4 |
Положения корпуса вентилятор правого вращения.
Положения корпуса вентилятора левого вращения.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр135°, Л135° | Пр270°, Л270° | Пр315°, Л315° | ||||||
| B | b | H | B | b | H | B | b | H |
| 1635 | 665 | 765 | 1246 | 713 | 615 | 1635 | 665 | 565 |
| Пр0°, Л0° | Пр45°, Л45° | Пр90°, Л90° | ||||||
| 1461 | 618 | 533 | 1336 | 565 | 973 | 1246 | 713 | 844 |
Габаритные размеры вентиляторов ВР 86-77ДУ и ВР 80-70ДУ 5-е исполнение.
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | А1 | А2 | а1 | а2 | Lmax> | l | h | L1 | |
| 520 | 600 | 600 | 560 | 560 | 1300 | 385 | 1025 | 315 | |
| L2 | L3 | L4 | L5 | L6 | D | D1 | d1 | N | n |
| 590 | 1075 | 485 | 585 | 880 | 820 | 850 | 10 | 16 | 6 |
