Атмосферные деаэраторы

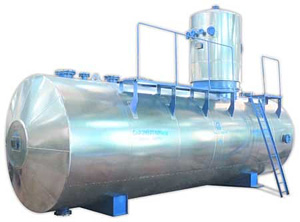

Фото деаэратора атмосферного типаСлово «деаэрация» означает освобождение жидкости от газов. Деаэратор атмосферный применяется для удаления газов, способствующих образованию коррозии (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения. Из ДА выпар удаляется самотёком, в силу небольшого избытка давления в сравнении с атмосферным.

Цифры в его маркировке обозначают производительность колонки и ёмкость бака, например «ДА-5/2»:

  • деаэратор атмосферного давления,
  • производительность колонки 5 м3/час,
  • бак с ёмкостью 2 м3.

Компания «СТИГМАШ» специализируется на производстве, подборе и поставках промышленного оборудования. Наши инженеры помогут вам сделать правильный выбор, подберут и произведут тепловой расчёт деаэратора, чтобы оборудования максимально соответствовало конкретным условиям работы. Как производитель, мы предлагаем заводские цены на деаэраторы и другое оборудование. На всё оборудование предоставляется гарантия сроком от 12 до 36 месяцев. Доставка осуществляется железнодорожным и автомобильным транспортом по всей территории России и в страны СНГ.

Каталог атмосферных деаэраторов

Модель
оборудования
Производ-ть ном., т/ч Диапазон производ-ти, % Производительность номинальная т/ч Диапазон производ-ти, т/ч Давление рабочее избыт., МПа Температура °C Масса(сухая), КГ Ёмкость полезная Ёмкость геометрическая Давление раб. избыточное, МПа Температура °C Давление гидроисп. избыточное, МПа Тип охладителя выпара Тип предохран-ного устройства Тип деаэраторного бака Бренд Цена
ДА-5/2 5 30...120 - 1,5-6 0,02 - - - - - - - ОВА-2 ДА-25 БДА-2 -
ДА-15/4 15 30...120 - 4,5-18 0,02 - - - - - - - ОВА-2 ДА-25 БДА-4 -
ДА-25/8 25 30...120 - 7,5-30 0,02 - - - - - - - ОВА-2 ДА-25 БДА-8 -
ДА-50/15 50 30...120 - 15-60 0,02 - - - - - - - ОВА-2 ДА-50 БДА-15 -
ДА-100/25 100 30...120 - 30-120 0,02 - - - - - - - ОВА-8 ДА-100 БДА-25 -
ДА-200/50 200 20…120 - 40-240 0,02 - - - - - - - ОВА-16 ДА-200М2 БДА-50 -

Основные размеры

Обозн.D, mmL, mmI, mmB, mmd, mmH, mmh, mmh1, mmh2, mmh3, mmd1, mmh4, mmh5, mmI2, mm
ДА-5/2 1224 2952 1000 1424 530 3452 1900 2652 752 1530 400 5795 558 1480
ДА-5/4* 1224 4450 2400 1424 530 3462 1900 2662 762 1530 400 5795 558 1480
ДА-15/4 1224 4450 2400 1424 530 3462 1900 2662 762 1530 400 5795 558 1480
ДА-15/8* 1624 5190 2870 1774 530 3912 1900 2862 962 1530 400 5795 558 1480
ДА-25/8 1624 5190 2870 1774 816 4042 2030 2992 962 1505 400 5795 558 1480
ДА-25/15* 2020 6200 3460 2190 816 4458 2030 3200 1170 1505 400 5795 558 1480
ДА-50/15 2020 6200 3460 2190 1016 4598 2170 3340 1170 1490 600 5911 558 1480
ДА-50/25* 2220 8065 4560 2370 1016 4700 2170 3400 1230 1490 600 5911 558 1480
ДА-100/25 2220 8065 4560 2370 1216 4720 2190 3420 1230 1390 700 6326 696 1890
ДА-100/35* 2220 11985 4000+4000 2370 1216 4720 2190 3420 1230 1390 700 6326 696 1890
ДА-100/50* 2824 9300 5200 2954 1216 5464 2190 3752 1562 1390 700 6326 696 1890

Примечание: размеры h, B, h2, h1, H, B, h4 даны по линие реза.

* - варианты комбинирования колонок и баков

Деаэраторные баки

Бак деаэраторный

Для сбора питательной воды от колонки КДА используется бак деаэраторный. Изделие представляет собой цилиндрический сосуд, располагаемый горизонтально, и имеет входные и выходные патрубки, трубопровод для подключения, люк, отверстие для деаэраторной колонки (сварное или фланцевое соединение).

Днища деаэраторного бака обычно имеют эллиптическую форму, но могут быть изготовлены и в виде конуса.

Модель
оборудования
Производ-ть ном., т/ч Диапазон производ-ти, % Производительность номинальная т/ч Диапазон производ-ти, т/ч Давление рабочее избыт., МПа Температура °C Масса(сухая), КГ Ёмкость полезная Ёмкость геометрическая Давление раб. избыточное, МПа Температура °C Давление гидроисп. избыточное, МПа Тип охладителя выпара Тип предохран-ного устройства Тип деаэраторного бака Бренд Цена
БДА-2 - - - - - - - 2 2,8 0,2 104,25 0,2 - - - -
БДА-4 - - - - - - - 4 4,5 0,2 104,25 0,2 - - - -
БДА-8 - - - - - - - 8 9,2 0,2 104,25 0,2 - - - -
БДА-10 - - - - - - - 10 11,3 0,2 105 0,2 - - - -
БДА-15 - - - - - - - 15 17,5 0,2 104,25 0,2 - - - -
БДА-25 - - - - - - - 25 28 0,2 104,25 0,2 - - - -
БДА-35 (2 опоры) - - - - - - - 35 43 0,2 105 0,2 - - - -
БДА-35 (3 опоры) - - - - - - - 35 41,2 0,2 104,25 0,2 - - - -
БДА-50 - - - - - - - 50 53,2 0,2 104,25 0,2 - - - -
БДА-75 - - - - - - - 75 82,8 0,2 104,25 0,2 - - - -

Деаэраторные колонки

Колонка деаэраторная

Основным конструкционным элементом деаэраторных установок является колонка деаэрационная. Именно здесь происходит процесс удаления из питательной воды паровых котлов коррозионно-агрессивных газов.

Деаэраторная колонка КДА представляет собой стальную цилиндрическую обечайку с приваренным эллиптическим днищем и патрубками для подвода и отвода рабочей жидкости, подлежащей дегазации. Для удобного доступа к устройствам внутри корпуса имеется люк. Конструкция изделия обеспечивает надёжную работу при резких изменениях давления и расхода рабочей жидкости.

Модель
оборудования
Производ-ть ном., т/ч Диапазон производ-ти, % Производительность номинальная т/ч Диапазон производ-ти, т/ч Давление рабочее избыт., МПа Температура °C Масса(сухая), КГ Ёмкость полезная Ёмкость геометрическая Давление раб. избыточное, МПа Температура °C Давление гидроисп. избыточное, МПа Тип охладителя выпара Тип предохран-ного устройства Тип деаэраторного бака Бренд Цена
КДА-5 - - 5 1,5-6 - 104,25 210 - - - - - - - - -
КДА-15 - - 15 4,5-18 0,02 104,25 210 - - - - - - - - -
КДА-25 - - 25 7,5-30 0,02 104,25 427 - - - - - - - - -
КДА-50 - - 50 15-60 0,02 104,25 647 - - - - - - - - -
КДА-100 - - 100 15-60 0,02 104,25 860 - - - - - - - - -
КДА-200М 2 - - 200 30-120 0,02 104,25 1770 - - - - - - - - -

Устройство и принцип работы деаэратора атмосферного типа

Основными частями ДА являются:

  • Деаэрационная колонка (КДА)
  • Деаэрационный бак (БДА)
  • Охладитель выпара ОВА
  • Комбинированное предохранительной устройство, предназначенное для защиты от повышения давления и уровня воды

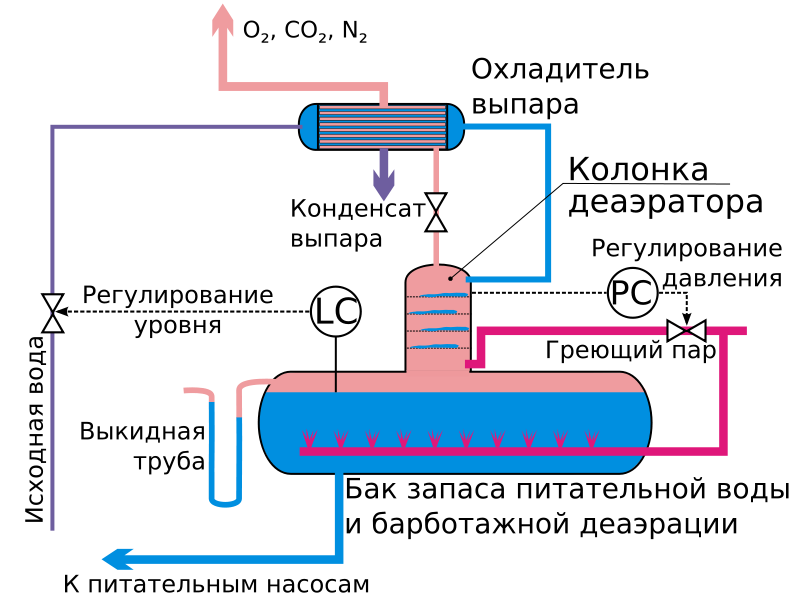

В деаэраторе атмосферного типа реализована двухступенчатая схема деаэрации. В КДА расположены две ступени дегазации, первая — струйная, и вторая — барботажная. Кроме того, в баке располагается дополнительная ступень, которая представляет собой затопленное барботажное устройство.

Работает атмосферный деаэратор автоматически, при постоянно регулируемом давлении и уровне воды. Вода подаётся в колонку, где проходит 1 и 2 ступени дегазации, нагревается и обрабатывается паром. Из КДА вода стекает в бак, выдерживается там, после чего отводится.

Основной пар подаётся в БДА, вентилирует паровой объём и поступает в колонку. Во время прохождения через отверстия барботажной тарелки пар догревает воду до температуры насыщения, вследствие чего из воды удаляются микроколичества газов.

После барботажного отсека пар проходит в струйный отсек. Там вода нагревается до температуры, близкой к температуре насыщения, и из неё удаляется основное количества газов. Здесь же происходит конденсация основной части пара. Оставшийся пар смешивается с газами, и образовавшийся выпар отводится в охладитель и далее выводится в атмосферу.

Завершающий этап процесса дегазации происходит в БДА, где вода отстаивается, и из неё выходят мелкие пузырьки газа. При необходимости пар может подаваться и на дополнительное барботажное устройство в баке, для обеспечения надёжной и полной деаэрации.

Охладитель выпара представляет собой горизонтальный кожухотрубный теплообменник с трубной системой внутри. Вода проходит по системе труб в деаэрационную колонку, а выпар подаётся в межтрубное пространство, где практически весь конденсируется. Конденсат сливается в дренажную емкость, а оставшийся выпар выводится в атмосферу.

Компания «СТИГМАШ» — производитель атмосферных деаэраторов в Санкт-Петербурге. Мы предлагаем поставки оборудования по всей России и странам СНГ. Все новые клиенты получают существенную скидку, а постоянные заказчики рассчитываются по индивидуальным условиям оплаты. Гарантия на оборудования — от 12 до 36 месяцев. При необходимости мы изготовим деаэрационную установку с БДА, превышающим размеры серийных изделий.
