Циклон ЦН-11

Для очистки газов и воздуха от сухой взвешенной пыли используются пылеуловители типа циклон ЦН-11. Подобная очистка необходима в процессах сушки, обжига, пневматической транспортировки и других на предприятиях нефтехимической, металлургической промышленности, в производстве стройматериалов и энергетике.

К достоинствам пылеуловителей этого типа относится невысокая цена, простота обслуживания и низкие эксплуатационные расходы при достаточно высокой (до 98%) степени очистки.

В то же время, они окажутся малоэффективны в случае наличия в очищаемом воздухе сильнослипающейся пыли и веществ жидкой консистенции. Так же недопустимо применение циклонов ЦН-11 во взрывоопасных средах.

Читать далее

Товаров: 18

Умолчанию Цене Рейтингу
20 40 Все
фильтры

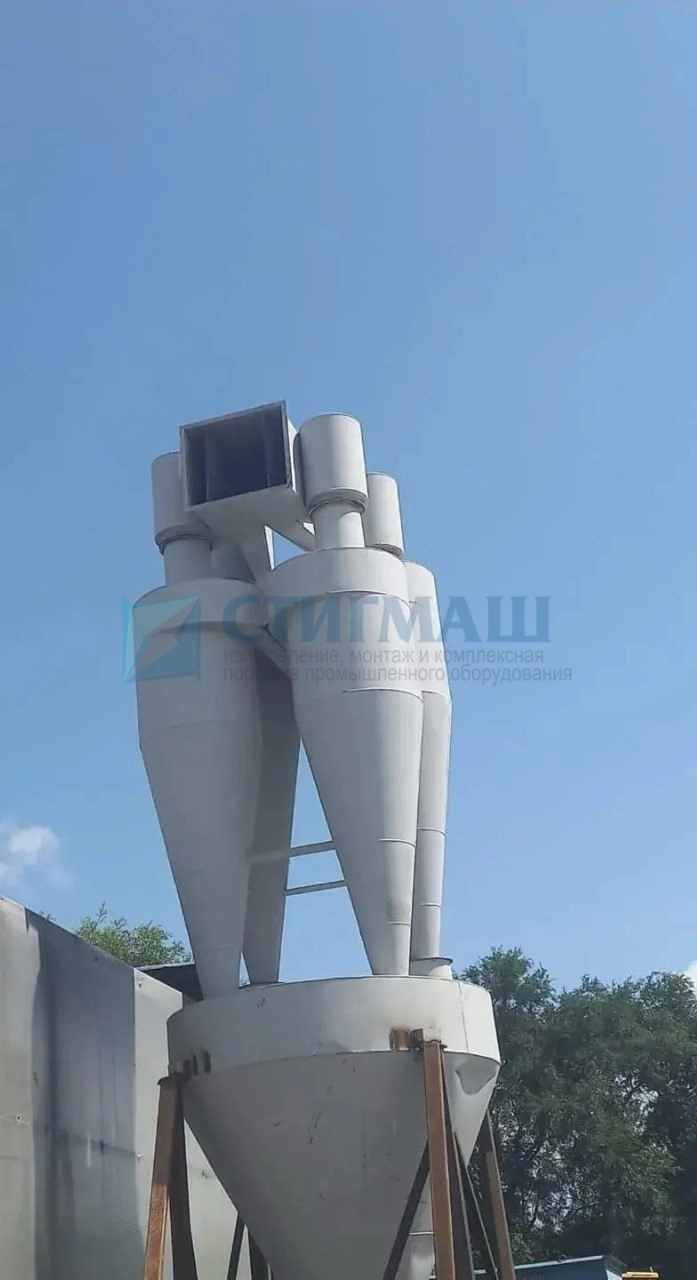

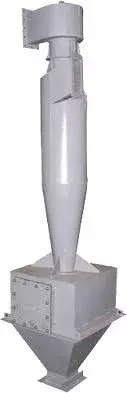

Циклон ЦН-11-250

Производительность, м3/ч420-620

Запрос цены
Циклон ЦН-11-315

Производительность, м3/ч670-960

Запрос цены
Циклон ЦН-11-400

Производительность, м3/ч970-1270

Запрос цены
Циклон ЦН-11-500

Производительность, м3/ч1510-1980

Запрос цены
Циклон ЦН-11-630

Производительность, м3/ч2403-3140

Запрос цены
Циклон ЦН-11-800

Производительность, м3/ч3880-5070

Запрос цены
Циклон ЦН-11-250х1УП

Производительность, м3/ч420-620

Запрос цены
Циклон ЦН-11-315х1УП

Производительность, м3/ч670-960

Запрос цены
Циклон ЦН-11-250х2УП

Производительность, м3/ч840-1240

Запрос цены
Циклон ЦН-11-315х2УП

Производительность, м3/ч1340-1920

Запрос цены
Циклон ЦН-11-400х1УП

Производительность, м3/ч970-1270

Запрос цены
Циклон ЦН-11-500х1УП

Производительность, м3/ч1510-1980

Запрос цены
Циклон ЦН-11-630х1УП

Производительность, м3/ч2403-3140

Запрос цены
Циклон ЦН-11-800х1УП

Производительность, м3/ч3880-5070

Запрос цены
Циклон ЦН-11-400х4СВП

Производительность, м3/ч3620-4710

Запрос цены
Циклон ЦН-11-500х4СВП

Производительность, м3/ч5660-7360

Запрос цены
Циклон ЦН-11-630х4СВП

Производительность, м3/ч8980-11680

Запрос цены
Циклон ЦН-11-800х4СВП

Производительность, м3/ч14500-18200

Запрос цены

Устройство и технические характеристики циклона ЦН-11

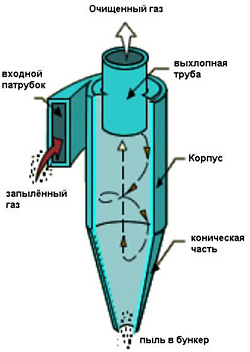

Схема циклона ЦН-11

Условный чертёж циклона ЦН-11 наглядно демонстрирует, как происходит процесс освобождения воздуха от частиц пыли.

Установка состоит из следующих элементов: цилиндр, входной патрубок, конус, винтовая крышка, выхлопная труба. Существуют различные модификации, как с улиткой, так и без, правого и левого исполнения. Габаритные размеры устройства меньше размеров других пылеуловителей ЦН при одинаковой производительности.

Используются как в одиночном, так и групповом формате. До восьми аппаратов можно объединить при прямоугольной компоновке, и 10-14 — при круговой.

Полный список характеристик вы можете узнать, перейдя на страницу пылеуловителя выбранной модификации.

Пример условного обозначения: ЦН-11-500х1УП:

  • Ц – циклон;
  • Н – конструкция циклона - по нормали института НИИОгаз;
  • 11 – угол наклона входного патрубка относительно горизонтали (град.);
  • П, Л – «Правое» («Левое») вращение газа;
  • (500) – внутренний диаметр цилиндрической части циклона (мм);
  • (1) – количество циклонов в группе;
  • У – с камерой очищенного газа в виде «улитки»;
  • С – с камерой очищенного воздуха в виде сборника;
  • П – пирамидальная форма бункера.

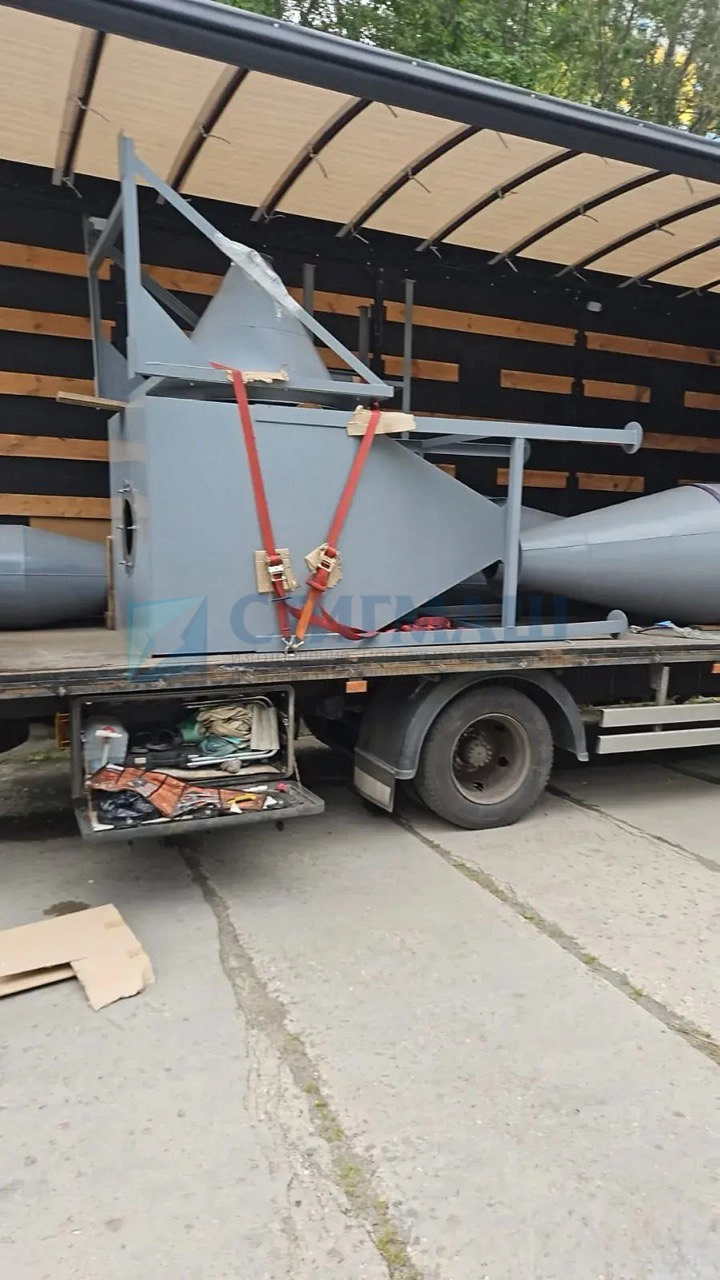

Доставка и монтаж

Заказать и купить циклон ЦН-11 вы сможете, заполнив форму заказа или связавшись с нами любым удобным для вас способом. Доставка оборудования производится по всей России и в страны СНГ автомобильным и железнодорожным транспортом. При необходимости наша бригада проведёт все монтажные работы.

Технические характеристики циклонов ЦН-11

Допустимая запыленность газа, г/м3:
- для слабослипающейся пыли Не более 1000
- для среднеслипающейся пыли 250
Температура очищаемого газа, °С Не более 400
Максимальное давление (разрежение), кгс/м2 (кПа) 500 (5)
Коэффициент гидравлического сопротивления циклонов:
- для одиночных циклонов 147
- для групповых циклонов:
с «улиткой» 175
со сборником 182
Оптимальная скорость, м/с:
- в обычных условиях Vц(Vвх) 3,5 (16,0)
- при работе с абразивной пылью Vц(Vвх) 2,5 (11,4)

Технические характеристики и габаритные размеры ЦН-11

НаименованиеПроизводительность, м3Масса, кг
Циклон ЦН-11-400 970-1270 66
Циклон ЦН-11-500 1510-1980 95
Циклон ЦН-11-630 2403-3140 170
Циклон ЦН-11-800 3880-5070 380

Циклоны ЦН-11 (с пирамидальным бункером)

НаименованиеПроизводительность, м3Масса, кг
Циклон 1-ЦН-11-400-1П 970-1270 222
Циклон 1-ЦН-11-500-1П 1510-1980 244
Циклон 1-ЦН-11-630-1П 2403-3140 561
Циклон 1-ЦН-11-800-1П 3880-5070 705

Циклоны ЦН-11 (с улиткой и пирамидальным бункером)

НаименованиеПроизводительность, м3Масса, кг
Циклон 2-ЦН-11-400 970-1270 229
Циклон 2-ЦН-11-500 1510-1980 255
Циклон 2-ЦН-11-630 2403-3140 578
Циклон 2-ЦН-11-800 3880-5070 733

Циклоны ЦН-11 (пирамидальным бункером)

НаименованиеПроизводительность, м3Масса, кг
Циклон 3-ЦН-11-630 2403-3140 578
Циклон 3-ЦН-11-800 3880-5070 391

Циклоны ЦН-11 (с улиткой и пирамидальным бункером)

НаименованиеПроизводительность, м3Масса, кг
Циклон 4-ЦН-11-630 2403-3140 578
Циклон 4-ЦН-11-800 3880-5070 733

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник вверх)

НаименованиеПроизводительность, м3Масса, кг
Циклон 5-ЦН-11-400 3620-4710 697
Циклон 5-ЦН-11-500 5660-7360 1077
Циклон 5-ЦН-11-630 8980-11680 1978
Циклон 5-ЦН-11-800 14500-18200 2943

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник влево)

НаименованиеПроизводительность, м3Масса, кг
Циклон 6-ЦН-11-400 3620-4710 668
Циклон 6-ЦН-11-500 5660-7360 1039
Циклон 6-ЦН-11-630 8980-11680 1943
Циклон 6-ЦН-11-800 14500-18200 2922

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник вправо)

НаименованиеПроизводительность, м3Масса, кг
Циклон 7-ЦН-11-400 3620-4710 668
Циклон 7-ЦН-11-500 5660-7360 1039
Циклон 7-ЦН-11-630 8980-11680 1943
Циклон 7-ЦН-11-800 14500-18200 2922

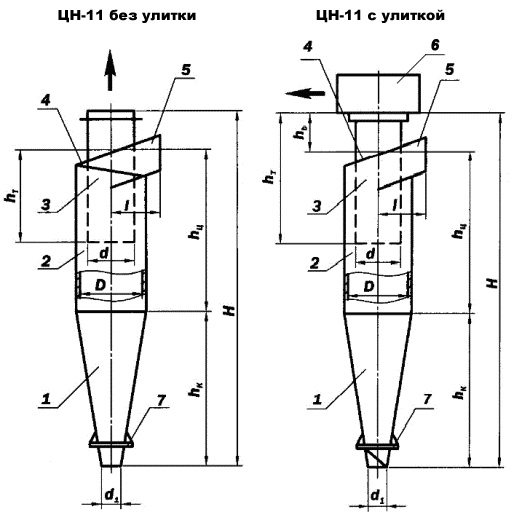

Габаритные размеры циклонов ЦН-11

Габаритные размеры циклонов ЦН-11

1-конус; 2-цилиндр; 3-выхлопная труба; 4-винтовая крышка; 5-входной патрубок; 6-улитка; 7-опорный фланец.

При работе циклонов должна быть обеспечена выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бунке¬ра на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптималь¬ной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

ТипоразмерРазмеры в мм
Ddd1aвхbвхLHНцНкhфл
ЦН-11-400 400 240 120 192 104 240 1862 832 800 230 96
ЦН-11-500 500 300 150 240 130 300 2300 1040 1000 260 120
ЦН-11-630 630 378 190 302 164 378 2870 1310 1260 300 144
ЦН-11-800 800 480 240 384 208 480 3615 1665 1600 350 180
