Насосы консольные типа К
Центробежные насосы К серии предназначены для перекачки пресной воды с температурой до 150ºС. Это оборудование используется в составе промышленных систем противопожарной безопасности, а также для решения таких задач: промышленная водоподготовка и водоснабжение, водяное охлаждение, кондиционирование и отопление, ирригация и полив полей, подача воды при различных технологических процессах. Комплектуются двигателями со степенью защиты ip44 или ip54.
Читать далее
Подача м3/ч8,0
Напор, м18
Двигатель кВт/ об/мин1,2/2900
Габариты, мм769*257*323
Масса, кг27.
Давление на входе в насос, МПа (кгс/см2), не более0,25(2,5)
КПД насоса, %, не менее53
Род токапеременный
Напряжение, В220/380
Подача м3/ч12,5
Напор, м20
Двигатель кВт/ об/мин1,6/2900
Габариты, мм792*300*315
Масса, кг35.
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее58
Род токапеременный
Напряжение, В220/380
Подача м3/ч20
Напор, м30
Двигатель кВт/ об/мин3,5/2900
Габариты, мм792*300*315
Масса, кг30,5
Давление на входе в насос, МПа (кгс/см2), не более0,25(2,5)
КПД насоса, %, не менее64
Род токапеременный
Напряжение, В220/380
Подача м3/ч25
Напор, м32
Двигатель кВт/ об/мин4,3/2900
Габариты, мм925*408*338
Масса, кг50
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее62
Род токапеременный
Напряжение, В220/380
Подача м3/ч45
Напор, м32
Двигатель кВт/ об/мин6,5/2900
Габариты, мм1030*332*413
Масса, кг49,5
Давление на входе в насос, МПа (кгс/см2), не более0,25(2,5)
КПД насоса, %, не менее72
Род токапеременный
Напряжение, В220/380
Подача м3/ч50
Напор, м32
Двигатель кВт/ об/мин7/2900
Габариты, мм925*427*395
Масса, кг60
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее72
Род токапеременный
Напряжение, В220/380
Подача м3/ч50
Напор, м50
Двигатель кВт/ об/мин15/2900
Габариты, мм1120*458*455
Масса, кг58.
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее65
Род токапеременный
Напряжение, В220/380
Подача м3/ч45
Напор, м40
Двигатель кВт/ об/мин11/2900
Габариты, мм990*428*425
Масса, кг58.
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее
Род токапеременный
Напряжение, В220/380
Подача м3/ч90
Напор, м20
Двигатель кВт/ об/мин7,5/2900
Габариты, мм1030*332*413
Масса, кг135
Давление на входе в насос, МПа (кгс/см2), не более
КПД насоса, %, не менее
Род тока
Напряжение, В
Подача м3/ч100
Напор, м32
Двигатель кВт/ об/мин12,8/2900
Габариты, мм1235*458*455
Масса, кг61.
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее79
Род токапеременный
Напряжение, В220/380
Подача м3/ч100
Напор, м50
Двигатель кВт/ об/мин24,5/2900
Габариты, мм1290*498*510
Масса, кг90
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее70
Род токапеременный
Напряжение, В220/380
Подача м3/ч90
Напор, м28
Двигатель кВт/ об/мин11/2900
Габариты, мм1105*458*450
Масса, кг61.
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее77
Род токапеременный
Напряжение, В220/380
Подача м3/ч90
Напор, м45
Двигатель кВт/ об/мин17,5/2900
Габариты, мм1265*498*475
Масса, кг90
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее69
Род токапеременный
Напряжение, В220/380
Подача м3/ч90
Напор, м70
Двигатель кВт/ об/мин32,5/2900
Габариты, мм1390*568*605
Масса, кг90
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее63
Род токапеременный
Напряжение, В220/380
Подача м3/ч160
Напор, м30
Двигатель кВт/ об/мин20/1450
Габариты, мм1515*515*555
Масса, кг120
Давление на входе в насос, МПа (кгс/см2), не более0,25(2,5)
КПД насоса, %, не менее75
Род токапеременный
Напряжение, В220/380
Подача м3/ч140
Напор, м28,6
Двигатель кВт/ об/мин22/1450
Габариты, мм1465*515*555
Масса, кг400
Давление на входе в насос, МПа (кгс/см2), не более
КПД насоса, %, не менее
Род тока
Напряжение, В
Подача м3/ч200
Напор, м32
Двигатель кВт/ об/мин30/1450
Габариты, мм1375*540*610
Масса, кг180
Давление на входе в насос, МПа (кгс/см2), не более0,35(3,5)
КПД насоса, %, не менее73
Род токапеременный
Напряжение, В220/380
Подача м3/ч290
Напор, м30
Двигатель кВт/ об/мин30/1450
Габариты, мм1645*575*630
Масса, кг130
Давление на входе в насос, МПа (кгс/см2), не более0,25(2,5)
КПД насоса, %, не менее82
Род токапеременный
Напряжение, В220/380
Подача м3/ч315
Напор, м20
Двигатель кВт/ об/мин30/1450
Габариты, мм1375*540*610
Масса, кг422
Давление на входе в насос, МПа (кгс/см2), не более
КПД насоса, %, не менее
Род тока
Напряжение, В
Подача м3/ч315
Напор, м32
Двигатель кВт/ об/мин45/1450
Габариты, мм1665*600*720
Масса, кг570
Давление на входе в насос, МПа (кгс/см2), не более
КПД насоса, %, не менее
Род тока
Напряжение, В

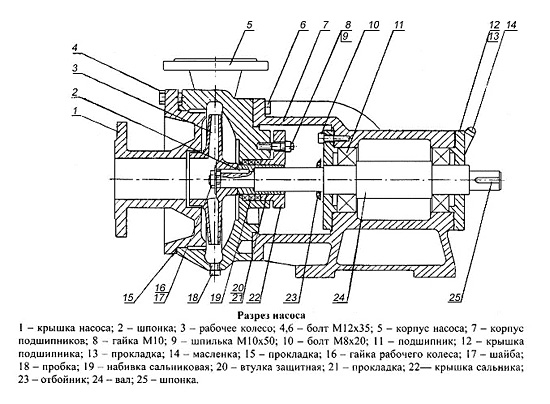

Как устроен центробежный консольный насос (К)
Устройство консольного агрегата имеет следующие особенности:
- горизонтальное расположение вала;
- осевой всасывающий патрубок;
- радиальный напорный патрубок;
- упругие втулочно-пальцевые муфты;
- одинарное сальниковое уплотнение вала насоса в стандартном исполнении;
- электродвигатель и насос располагаются на одной станине.
Центробежные консольные насосы для воды имеют проточную часть из чугуна. По этой причине их не используют для перекачки сред, оказывающих механическое, химическое воздействие на этот материал.
Принцип работы данного оборудования заключается том, что при движении лопаток рабочего колеса возникает центробежная сила. При этом жидкость отбрасывается к стенкам, в центре создается разряжение. На периферии давление повышается, под его воздействием вода поступает в напорный трубопровод.
