Емкостные подогреватели ВПЕГ (СТД)

Горизонтальные пароводяные емкостные водоподогреватели ВПЕГ (СТД) используются в системах горячего водоснабжения. Их предназначение — нагрев воды до заданной температуры с последующим периодическим разбором на хозяйственные и производственные нужды.

Читать далее

Товаров: 4

Умолчанию Цене Рейтингу
20 40 Все
фильтры

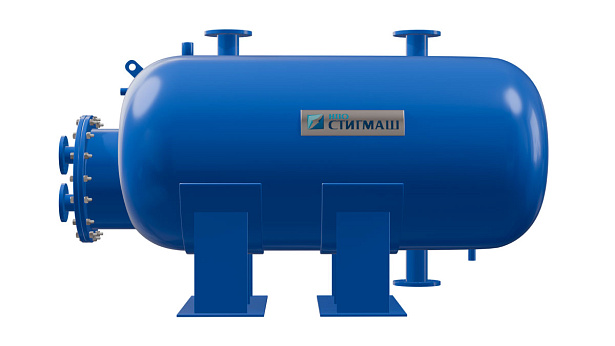

Водоподогреватель емкостной ВПЕГ-1.0 СТД 3068

Емкость общ., л1180

Емкость раб., л1000

S пов. нагрева, м²1,55

P раб в корпусе, МПа

P проб в корпусе, МПа

T°С max в змеев.

T°С max в корпусе

от 136 920

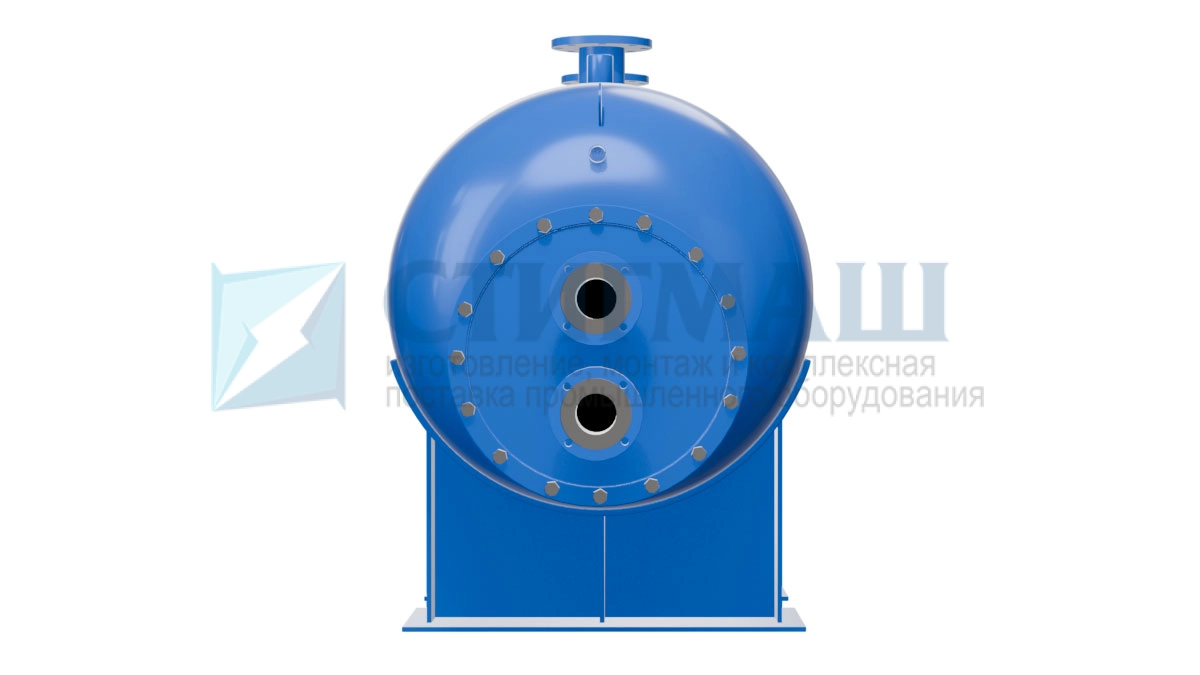

Водоподогреватель емкостной ВПЕГ-1.6 СТД 3069

Емкость общ., л1880

Емкость раб., л1600

S пов. нагрева, м²2,45

P раб в корпусе, МПа0,5 (0,5..0,7)

P проб в корпусе, МПа0,8 (0,9)

T°С max в змеев.170

T°С max в корпусе75

от 165 360

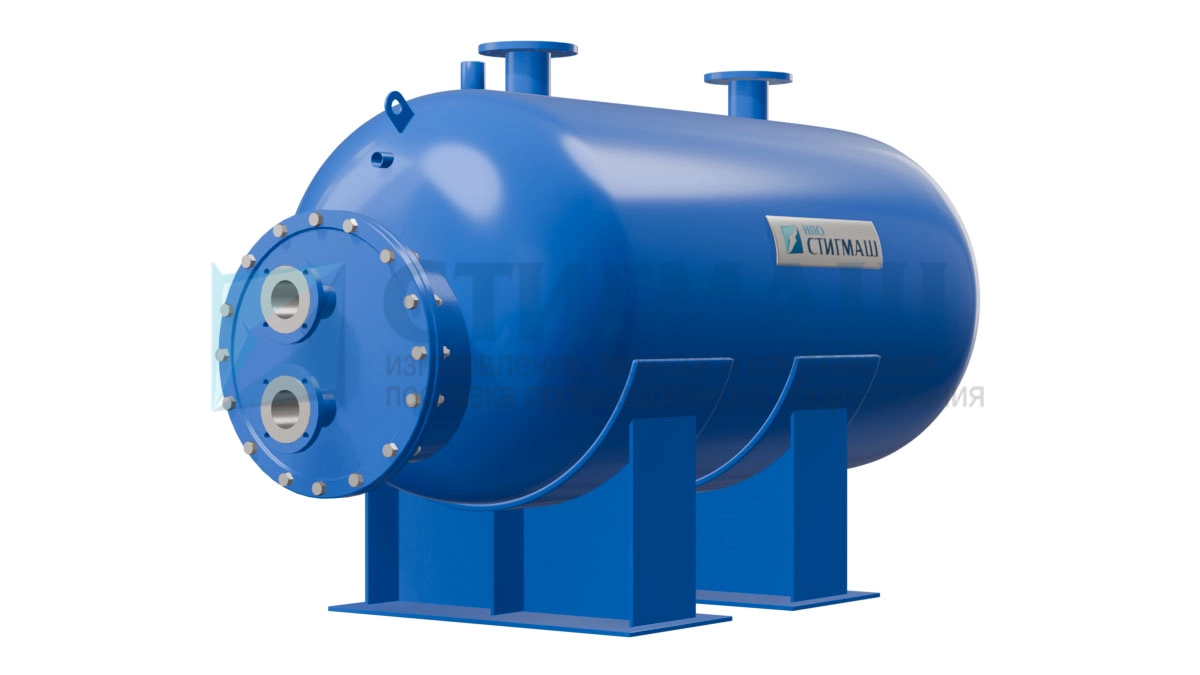

Водоподогреватель емкостной ВПЕГ-2.5 СТД 3070

Емкость общ., л2890

Емкость раб., л2500

S пов. нагрева, м²3,76

P раб в корпусе, МПа0,5 (0,5..0,7)

P проб в корпусе, МПа0,8 (0,9)

T°С max в змеев.170

T°С max в корпусе75

от 224 340

Водоподогреватель емкостной ВПЕГ-4,0 СТД 3071

Емкость общ., л4460

Емкость раб., л4000

S пов. нагрева, м²4,87

P раб в корпусе, МПа

P проб в корпусе, МПа

T°С max в змеев.

T°С max в корпусе

от 262 080

Устройство

По конструкции емкостной подогреватель представляет собой кожухотрубный теплообменник, основными частями которого являются цилиндрический корпус и теплообменник-змеевик, составленный из гладких профилированных труб. Для контроля температуры теплоносителя на выходе и давления пара устанавливаются термометр и манометр.

Рабочая ёмкость изделия равна объёму воды, которая находится выше змеевика. Холодная вода подаётся в ёмкость через штуцер в нижней части, и своим давлением вытесняет подогретую воду, которая выводится через штуцер в верхней части корпуса. В змеевик U-образной формы подаётся насыщенный пар (либо вода с температурой 95 °С).

Условное обозначение и модификации

Пример условного обозначения: ВПЕГ-2,5 — Водоподогреватель Ёмкостной Паровой Горизонтальный, объём рабочей ёмкости 2500 литров.

В каталоге представлены модификации с объёмом от 1 до 4 м3. Чтобы увидеть все технические характеристики, кликните на название выбранной модели.

Габаритные размеры

ОбозначениеРазмеры, мм
ДнLL1L2L3L4L5L6L7L8BB1HH1h
ВПЕГ-1.0 912 2325 900 250 350 725 1365 1500 260 80 880 560 1750 764 135
ВПЕГ-1.6   3425 1050       2500 2600 260 80 880 560 1750 764 135
2ВПЕГ-2,5 1212 3017   400   775 1915 2100 352 150 1120 800 2050 914 310
ВПЕГ-4.0   4417 1500       3315 3500         2150

Присоединительные размеры

 Обз.НаименованиеКол.УсловныеПрисоединитель. размеры, мм
Dy, ммРу, кгс/см2ØнарØ окр
отв.
Øотвкол.
отв.
A Вход нагреваемой воды 1 80 - 195 160 18 4
Б Выход нагреваемой воды 1 80 - 195 160 18 4
В Вхов греющего пара 1 65 - 180 145 18 4
Г Bыxoд конденсата 1 65 - 180 145 18 4
Д Слив воды 1 25 - - - - -
Е Сброс воды для ВПЕГ-1.0; -1,6; -2,5 1 50 - 160 125 18 4
Е Сбоос воды для ВПЕГ-4,0 1 80 - 195 160 18 4

Комплект поставки (поставляется отдельно по запросу Заказчика за доп. плату)

ОбозначениеНаименованиеЕд.измКол.
СТ-4509 СБ Оправа для прямых термометров А280-103 шт. 1
СТ-26353 Труба сифонная шт. 1
ГОСТ 5761-74 Клапан запорный муфтобый Ду25 шт. 1
ТУ 25-02.180335-84 Манометр МГ4-У-1.6 МПах1.5 шт. 1
ТУ 25-2021.010-89 Термометр ТТМ П5 2 260 103 шт. 1
ТУ 26-07-1061-84sadmk Кран 3-х ходовой 11б18бk шт. 1
ТУ 26-07-346-85 Клапан предохран. 17с28нд P55166-050 (-080 для №4) шт. 1
Д-41657 Переходник шт. 1
ГОСТ 8968-75 Контргайка 25 шт. 1
Д-41658 Прокладка шт. 1
Д-41658-01 Прокладка шт. 1
СТ-31290-01 Контргайка шт. 1

Оборудование с доставкой

Компания «СТИГМАШ» предлагает емкостные подогреватели с рабочей ёмкостью 1000-4000 литров. В таблицах представлены габаритные и присоединительные размеры оборудования различных типов, а также список комплектации. Доставка оборудования возможна в любой регион России, а также в страны СНГ. Для уточнения подробностей просим связаться с нами удобным для вас способом, или заполнить форму предварительного заказа.
