Главная / Насосы шестеренчатые

Насосы шестеренчатые

Для перекачивания нефтепродуктов и жидкостей со смазывающей способностью используется шестеренчатый насос, отличающийся простой и надежной конструкцией. Рабочая температура перекачиваемых с их помощью жидкостей не должна превышать +70ºС. По требованию заказчиков возможно производство агрегатов этого типа, предназначенных для перекачивания жидкостей с температурой до +150ºС. Нижний предел вязкости для сред – 0,018х10-4м2/с, он ограничивается смазывающей способностью транспортируемых нефтепродуктов. Верхний допустимый предел вязкости достигает значения 22х10-4 м2/с, он ограничивается всасывающей силой агрегата и мощностью используемого с оборудованием электродвигателя.

Читать далее

Товаров: 20

Умолчанию Цене Рейтингу
20 40 Все
фильтры
Насос НМШ 2-40-1,6/16

Подача м3/ч1,6

Напор, м16

Двигатель кВт/ об/мин1,5/2900

Габариты, мм540*277*290

Масса, кг44

Запрос цены
Насос НМШ 2-40-1,6/16Б

Подача м3/ч1,6

Напор, м16

Двигатель кВт/ об/мин2,2/1500 В3

Габариты, мм614*277*430

Масса, кг79,5

Запрос цены
Насос НМШ 5-25-2,5/6

Подача м3/ч2,5

Напор, м6

Двигатель кВт/ об/мин2,2/1000

Габариты, мм638*302*440

Масса, кг66,7

Запрос цены
Насос НМШ 5-25-4,0/4

Подача м3/ч4,0

Напор, м4

Двигатель кВт/ об/мин1,5/1500

Габариты, мм583*277*312

Масса, кг46,7

Запрос цены
Насос НМШ 5-25-4,0/4Б

Подача м3/ч4,0

Напор, м4

Двигатель кВт/ об/мин2,2/1500 В3

Габариты, мм642*277*430

Масса, кг81

Запрос цены
Насос НМШ 5-25-4,0/10

Подача м3/ч4,0

Напор, м10

Двигатель кВт/ об/мин3,0/1500

Габариты, мм615*302*312

Масса, кг58,8

Запрос цены
Насос НМШ 5-25-4,0/10Б

Подача м3/ч4,0

Напор, м10

Двигатель кВт/ об/мин3,0/1500В3

Габариты, мм650*302*440

Масса, кг79

Запрос цены
Насос НМШ 5-25-4,0/25

Подача м3/ч4,0

Напор, м25

Двигатель кВт/ об/мин5,5/1500

Габариты, мм705*320*365

Масса, кг89,5

Запрос цены
Насос НМШ 8-25-6,3/2,5

Подача м3/ч6,3

Напор, м2,5

Двигатель кВт/ об/мин1,5/1500

Габариты, мм592*277*290

Масса, кг47,7

Запрос цены
Насос НМШ 8-25-6,3/2,5Б

Подача м3/ч6,3

Напор, м2,5

Двигатель кВт/ об/мин1,5/1500

Габариты, мм592*277*290

Масса, кг48,7

Запрос цены
Насос НМШ 8-25-6,3/10

Подача м3/ч6,3

Напор, м10

Двигатель кВт/ об/мин4,0/1500

Габариты, мм675*320*330

Масса, кг66,7

Запрос цены
Насос НМШ 8-25-6,3/10Б

Подача м3/ч6,3

Напор, м10

Двигатель кВт/ об/мин4,0/1500

Габариты, мм675*320*330

Масса, кг68

Запрос цены
Насос НМШ 8-25-6,3/25

Подача м3/ч6,3

Напор, м25

Двигатель кВт/ об/мин7,5/1500

Габариты, мм760*320*415

Масса, кг109

Запрос цены
Насос НМШ 8-25-6,3/25Б

Подача м3/ч6,3

Напор, м25

Двигатель кВт/ об/мин7,5/1500 В3

Габариты, мм832*320*535

Масса, кг162

Запрос цены
Насос НМШ 32-10-18/6

Подача м3/ч18

Напор, м6

Двигатель кВт/ об/мин5,5/1500

Габариты, мм889*350*475

Масса, кг159

Запрос цены
Насос НМШ 32-10-18/10

Подача м3/ч18

Напор, м10

Двигатель кВт/ об/мин5,5/1500

Габариты, мм889*350*475

Масса, кг159

Запрос цены
Насос Ш 40-4-19,5/4

Подача м3/ч19,5

Напор, м4

Двигатель кВт/ об/мин5,5/1000

Габариты, мм852*340*456

Масса, кг155

Запрос цены
Насос Ш 40-4-19,5/4 Б

Подача м3/ч19,5

Напор, м4

Двигатель кВт/ об/мин7,5/1000 В3

Габариты, мм962*505*581

Масса, кг219

Запрос цены
Насос Ш 80-2,5-37,5/2,5

Подача м3/ч37,5

Напор, м2,5

Двигатель кВт/ об/мин11/1000

Габариты, мм1013*395*560

Масса, кг264

Запрос цены
Насос Ш 80-2,5-37,5/2,5 Б

Подача м3/ч37,5

Напор, м2,5

Двигатель кВт/ об/мин15/1000 В3

Габариты, мм1165*380*665

Масса, кг362

Запрос цены

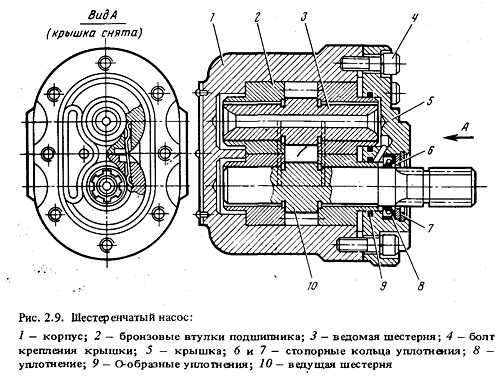

Чертеж и устройство шестеренного насоса

Шестеренный насос имеет в качестве рабочего органа шестерни, на чертеже видно, что они устанавливаются на ведомом и ведущем вале. С электродвигателем, приводящим в действие агрегат, ведущий вал соединен с помощью муфты. При запуске двигателя он приходит в движение, на стороне всасывания при этом образуется зона разряжения. Под воздействием разницы давления происходит всасывание транспортируемой жидкости во впадины между зубьями шестерни. В результате этого процесса рабочая среда переносится на сторону нагнетания. Насосы шестеренчатые имеют простой принцип действия, что и привлекает в этом оборудовании потребителей.

Чертеж шестеренного насоса

Оборудование имеет несколько модификаций. В зависимости от конструктивных особенностей выделяют следующие типы агрегатов:

  • на лапах;
  • фланцевый;
  • с обогревом корпуса;
  • с охлаждением корпуса.

Проточная часть агрегата может быть выполнена из бронзы, чугуна, нержавеющей стали, алюминия и его сплавов. Простое устройство насоса шестеренного обеспечивает надежную работу технологических линий в самых суровых климатических условиях.

Сферы применения масляного шестеренчатого насоса

В основном шестеренный насос для масла используется для перекачивания нефти, минеральных масел, мазута, дизельного топлива в различных отраслях промышленности. Простая и надежная схема изделия делает его оптимальным вариантом для использования в системах смазки и питания авиационных двигателей. Применяют оборудование этого типа в гидроприводах, устройствах по заправке маслом. В составе гидросистем они выполняют функцию перекачки смазывающей жидкости, необходимой для трущихся узлов и деталей, и для создания рабочего давления.

Выбор модели для технологической линии

Принцип работы шестеренного насоса позволяет использовать его в самых различных системах. Они могут отличаться по производительности и используемой жидкости. По этой причине промышленность выпускает широкий ассортимент агрегатов данного класса. Кроме различного конструктивного исполнения и проточной части из отличных по своим характеристикам материалов расчет шестеренчатого насоса должен учитывать и эксплуатационные параметры. Важнейшими среди них являются максимальное давление, объем подачи жидкости в час, частота вращения шестеренок. Для некоторых технологических линия важной будет вакуумметрическая высота всасывания и мощность установленного электродвигателя.

Компания «Стигмаш» предлагает широкий ассортимент электронасосов шестеренчатого типа, отличающихся по мощности и материалам проточной части. С помощью нашего оборудования вы сможете укомплектовать производственную площадку различного назначения. Вся предлагаемая техника отличается высоким качеством исполнения, надежностью и доступной стоимостью.
