Главная / Подогреватели низкого давления ПН (ПНД)

Подогреватели низкого давления ПН (ПНД)

Для нагрева основного конденсата систем регенерации стационарных паровых турбин на теплоэлектростанциях применяется подогреватель низкого давления. Это кожухотрубный теплообменник, в зависимости от типа, располагаемый вертикально или горизонтально.

Читать далее

Товаров: 49

Умолчанию Цене Рейтингу
20 40 Все
фильтры
Подогреватель низкого давления ПН-30-в-2

Номинальный расход воды, т/ч46,5

Расчетный тепловой поток, МВт1,21

Запрос цены
Подогреватель низкого давления ПН-30-в-3

Номинальный расход воды, т/ч46,5

Расчетный тепловой поток, МВт1,35

Запрос цены
Подогреватель низкого давления ПН-36-в

Номинальный расход воды, т/ч39,3

Расчетный тепловой поток, МВт1,42

Запрос цены
Подогреватель низкого давления ПН-54-в

Номинальный расход воды, т/ч59

Расчетный тепловой поток, МВт2,91

Запрос цены
Подогреватель низкого давления ПН-56-16-4-I

Номинальный расход воды, т/ч100(50)

Расчетный тепловой поток, МВт2,44

Запрос цены
Подогреватель низкого давления ПН-56-16-4-II

Номинальный расход воды, т/ч100(50)

Расчетный тепловой поток, МВт2,44

Запрос цены
Подогреватель низкого давления ПН-67-12-7-I

Номинальный расход воды, т/ч100

Расчетный тепловой поток, МВт2,44

Запрос цены
Подогреватель низкого давления ПН-67-12-7-II

Номинальный расход воды, т/ч100

Расчетный тепловой поток, МВт2,44

Запрос цены
Подогреватель низкого давления ПН-90-16-4-I

Номинальный расход воды, т/ч160

Расчетный тепловой поток, МВт4,30

Запрос цены
Подогреватель низкого давления ПН-90-16-4-II

Номинальный расход воды, т/ч160

Расчетный тепловой поток, МВт2,79

Запрос цены
Подогреватель низкого давления ПН-90-16-4-IIIсв

Номинальный расход воды, т/ч160

Расчетный тепловой поток, МВт1,70

Запрос цены

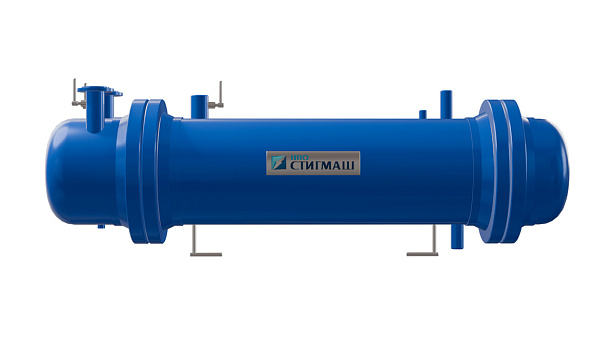

Подогреватель низкого давления ПН-100-16-4-I

Номинальный расход воды, т/ч260

Расчетный тепловой поток, МВт7,54

Запрос цены

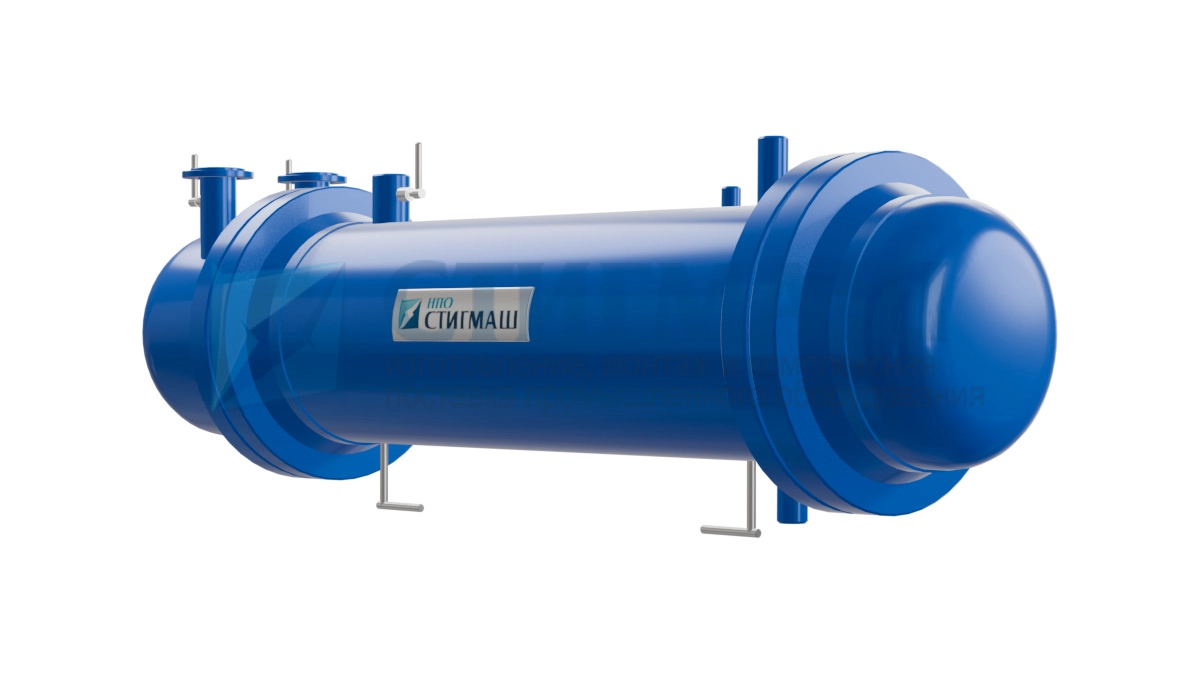

Подогреватель низкого давления ПН-100-16-4-II

Номинальный расход воды, т/ч160(260)

Расчетный тепловой поток, МВт5,24

Запрос цены
Подогреватель низкого давления ПН-100-16-4-III

Номинальный расход воды, т/ч260(370)

Расчетный тепловой поток, МВт1,63

Запрос цены
Подогреватель низкого давления ПН-100-16-4-IIIсв

Номинальный расход воды, т/ч260(370)

Расчетный тепловой поток, МВт1,63

Запрос цены
Подогреватель низкого давления ПН-130-16-9-I

Номинальный расход воды, т/ч230

Расчетный тепловой поток, МВт7,33

Запрос цены
Подогреватель низкого давления ПН-130-16-9-IIIсв

Номинальный расход воды, т/ч230

Расчетный тепловой поток, МВт6,98

Запрос цены
Подогреватель низкого давления ПН-130-16-10-II

Номинальный расход воды, т/ч230(275)

Расчетный тепловой поток, МВт7,33

Запрос цены
Подогреватель низкого давления ПН-130-16-10-IIсв

Номинальный расход воды, т/ч230(275)

Расчетный тепловой поток, МВт7,33

Запрос цены

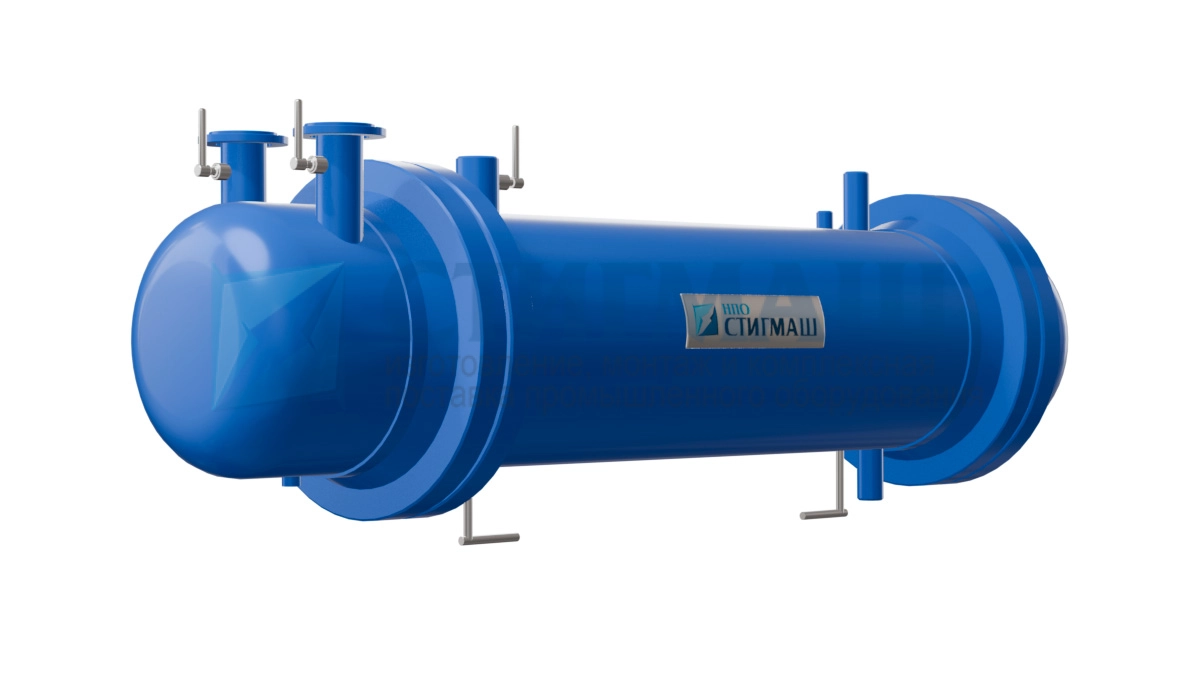

Подогреватель низкого давления ПН-150-16-4-I

Номинальный расход воды, т/ч280

Расчетный тепловой поток, МВт6,63

Запрос цены

Устройство и схема

Изделие состоит из корпуса-цилиндра с днищем в виде эллипса и фланцевыми соединениями с водяной камерой и трубной системой.

Трубная система ПН составляется из:

  • Трубная доска
  • Каркас
  • U-образные трубы (теплообменник)

На рисунке схематически представлено, каким образом регулируется уровень конденсата:

  • подогреватель
  • конденсатный бачок (датчик)
  • мембранный дифференциальный манометр
  • указатель
  • усилитель
  • колонка дистанционного управления
  • электродвигатель
  • регулирующий клапан
  • патрубок выхода конденсата

Регенерация низкого давления производится в основном по однопоточной схеме, нагрев воды осуществляется в группе расположенных последовательно ПНД. Возможны также схемы, когда отдельные ступени подогрева могут состоять из двух ПНД, присоединяемых параллельно, по греющему пару и питательной среде.

Нагреваемая вода протекает по U-образным трубкам теплообменника, а пар в пространство между этими трубками поступает через патрубок подвода пара. Конденсат скапливается в днище-эллипсе, и выводится посредством регулирующего клапана. Клапан управляется автоматическим электронным устройством. Газы, которые не конденсируются, выводятся через патрубок на корпусе устройства.

На патрубках предусмотрена установка термометров для отслеживания температуры воды на входе и выходе. Также на патрубке подвода пара устанавливается манометр.

Модификации ПНД

Проектирование и производство серийных подогревателей низкого давления осуществляется в соответствии с требованиями ТУ 108.881-79.

Условное обозначение ПН(ПНД) содержит следующие данные:

  • буквенное обозначение типа устройства
  • расчётная площадь поверхности теплообменника (по наружному диаметру и длине труб)
  • рабочее давление воды
  • рабочее давление пара
  • римская цифра обозначает модификацию подогревателя

Конструктивные особенности и модернизация подогревателей низкого давления

На подогревателях типа ПН 90…ПН-250 и ПН-400 водяные камеры могут быть развёрнуты по отношению к корпусу на 180°.

Устройства типа ПH-350 имеют следующие конструктивные особенности:

  • трубный пучок снаружи плотно облегается кожухом. Нижняя кромка кожуха опущена под уровень воды в корпусе подогревателя ПН-350-16-7-II, что предохраняет от протечек мимо системы труб. В моделях ПН-350-16-7-I и ПН-350-16-7-III в нижней части корпуса вварен стакан. Вместе с нижней кромкой кожуха он образует гидрозатвор.
  • греющий пар поступает в пространство между корпусом и внутренним кожухом, распределяется в нем, после чего направляется на трубный пучок.
  • ПН-350-16-7-II имеет встроенную зону охлаждения конденсата.
  • в ПН-350-16-7-I часть поверхности нагрева выделена под охладитель пара.
  • по периферии промежуточных направляющих перегородки трубного пучка устроен бортик типа «диск-кольцо». Это позволило обеспечить сбор и накопление на перегородках конденсата греющего пара, который отводится через отверстия в каркасных трубах.

В трубной системе ПН-400-26-7-1 имеется встроенный охладитель пара в специальном кожухе.
