Центробежные секционные насосы ЦНС(Г)
В промышленности насос центробежный секционный и агрегаты на его основе используются для перекачки воды. Перекачиваемая жидкость не должна содержать механических примесей более 0,5%, а размер твердых частиц не должен превышать 0,1 мм. Для центробежных секционных агрегатов, мощностью более 180 куб.м. в час размер примесей может достигать 0,2 мм. Перекачивание горячей воды производится с помощью такого оборудования, как насос ЦНС (Г). Температура жидкости при этом не должна превышать 105ºС. Допустимые показатели рН для воды – от 7 до 8,5.
Модель оборудования |
Подача м3/ч | Напор, м | Двигатель кВт/ об/мин | Габариты, мм | Масса, кг | Бренд | Цена |
---|---|---|---|---|---|---|---|
ЦНС (Г) 13-70 | 13 | 70 | 11/950 | 1387*220*561 | 335 | - | |
ЦНС (Г) 13-105 | 13 | 105 | 11/2950 | 1458*22*561 | 372 | - | |
ЦНС (Г) 13-140 | 13 | 140 | 15/2950 | 1626*220*621 | 415 | - | |
ЦНС (Г) 13-175 | 13 | 175 | 18,5/2950 | 1697*220*621 | 457 | - | |
ЦНС (Г) 13-210 | 13 | 210 | 18,5/2950 | 1768*220*621 | 494 | - | |
ЦНС (Г) 13-245 | 13 | 245 | 22/2950 | 1839*220*640 | 549 | - | |
ЦНС (Г) 13-280 | 13 | 280 | 30/2950 | 1935*220*640 | 575 | - | |
ЦНС (Г) 13-315 | 13 | 315 | 30/2950 | 2006*220*640 | 612 | - | |
ЦНС (Г) 13-350 | 13 | 350 | 30/2950 | 2077*220*640 | 649 | - | |
ЦНС (Г) 38-44 | 38 | 44 | 11/2950 | 1337*460*686 | 448 | - | |
ЦНС (Г) 38-66 | 38 | 66 | 15/2950 | 1623*450*715 | 458 | - | |
ЦНС (Г) 38-88 | 38 | 88 | 18,5/2950 | 1744*450*717 | 511 | - | |
ЦНС (Г) 38-110 | 38 | 110 | 22/2950 | 1825*450*735 | 549 | - | |
ЦНС (Г) 38-132 | 38 | 132 | 30/2950 | 1941*450*735 | 646 | - | |
ЦНС (Г) 38-154 | 38 | 154 | 30/2950 | 2012*450*735 | 672 | - | |
ЦНС (Г) 38-176 | 38 | 176 | 30/2950 | 2083*450*735 | 694 | - | |
ЦНС (Г) 38-198 | 38 | 198 | 37/2950 | 2279*450*760 | 694 | - | |
ЦНС (Г) 38-220 | 38 | 220 | 45/2950 | 2400*450*760 | 858 | - | |
ЦНС (Г) 60-66 | 60 | 66 | 22/2950 | 1643*534*656 | 516 | - | |
ЦНС (Г) 60-99 | 60 | 99 | 30/2950 | 1768*534*656 | 622 | - | |
ЦНС (Г) 60-132 | 60 | 132 | 45/2950 | 2023*534*650 | 768 | - | |
ЦНС (Г) 60-165 | 60 | 165 | 55/2950 | 2153*534*810 | 894 | - | |
ЦНС (Г) 60-198 | 60 | 198 | 55/2950 | 2213*534*810 | 918 | - | |
ЦНС (Г) 60-231 | 60 | 231 | 75/2950 | 2318*534*670 | 1060 | - | |
ЦНС (Г) 60-264 | 60 | 264 | 75/2950 | 2398*534*670 | 1086 | - | |
ЦНС (Г) 60-297 | 60 | 297 | 75/2950 | 2478*534*670 | 1112 | - | |
ЦНС (Г) 60-330 | 60 | 330 | 110/2950 | 2628*534*710 | 1282 | - | |
ЦНС (Г) 105-98 | 105 | 98 | 55/2950 | 1900*640*780 | 950 | - | |
ЦНС (Г) 105-147 | 105 | 147 | 75/2950 | 2100*640*820 | 1120 | - | |
ЦНС (Г) 105-196 | 105 | 196 | 110/2950 | 2450*875*820 | 1475 | - | |
ЦНС (Г) 105-245 | 105 | 245 | 132/2950 | 2550*875*870 | 1600 | - | |
ЦНС (Г) 105-294 | 105 | 294 | 160/2950 | 2550*875*870 | 1565 | - | |
ЦНС (Г) 105-343 | 105 | 343 | 160/2950 | 2500*820*770 | 1655 | - | |
ЦНС (Г) 105-392 | 105 | 392 | 200/2950 | 2700*820*770 | 1830 | - | |
ЦНС (Г) 105-441 | 105 | 441 | 250/2950 | 2800*820*1095 | 2000 | - | |
ЦНС (Г) 105-490 | 105 | 490 | 250/2950 | 2900*910*1095 | 2070 | - | |
ЦНС 180-85 | 180 | 85 | 75/1475 | 2190*890*940 | 1670 | - | |
ЦНС 180-128 | 180 | 128 | 110/1475 | 2480*1000*940 | 2030 | - | |
ЦНС 180-170 | 180 | 170 | 132/1475 | 2590*1000*940 | 2230 | - | |
ЦНС 180-212 | 180 | 212 | 160/1475 | 2770*1000*940 | 2430 | - | |
ЦНС 180-255 | 180 | 255 | 200/1475 | 2900*1000*950 | 2900 | - | |
ЦНС 180-297 | 180 | 297 | 250/1475 | 3050*1020*930 | 3160 | - | |
ЦНС 180-340 | 180 | 340 | 250/1475 | 3150*1020*9300 | 3290 | - | |
ЦНС 180-383 | 180 | 383 | 315/1475 | 3560*1230*1230 | 4300 | - | |
ЦНС 180-425 | 180 | 425 | 315/1475 | 3800*1230*1230 | 4600 | - | |
ЦНС 300-120 | 300 | 120 | 160/1475 | 2785*900*1180 | 3250 | - | |
ЦНС 300-180 | 300 | 180 | 250/1475 | 3115*950*1200 | 4150 | - | |
ЦНС 300-240 | 300 | 240 | 320/1475 | 3115*1100*1440 | 4710 | - | |
ЦНС 300-300 | 300 | 300 | 400/1475 | 3505*1130*1440 | 5250 | - | |
ЦНС 300-360 | 300 | 360 | 500/1475 | 3625*1130*1440 | 5400 | - | |
ЦНС 300-420 | 300 | 420 | 500/1475 | 3815*1160*1440 | 6500 | - | |
ЦНС 300-480 | 300 | 480 | 630/1475 | 3935*1160*1440 | 6500 | - | |
ЦНС 300-540 | 300 | 540 | 800/1475 | 4055*1160*1440 | 6660 | - | |
ЦНС 300-600 | 300 | 600 | 800/1475 | 4175*1160*1440 | 6820 | - |

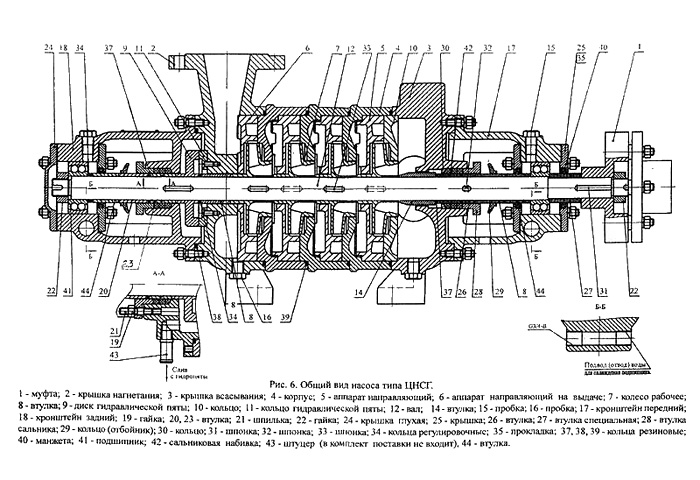

Устройство и особенности принципа действия
Насосы водяные секционные ЦНС (Г) представляет собой оборудование горизонтального типа, состоящие из нескольких последовательно соединенных ступеней. В каждой из них происходит увеличение напора за счет прироста энергии, сообщаемой потоку воды. Основными узлами ЦНС(Г) являются приводной двигатель и непосредственно насос. Их монтируют на общей раме, соединяя втулочно-пальцевой муфтой на основе упругого материала.
Водяные секционные агрегаты имеют два корпуса – всасывающий и нагнетательный, между ними установлены секции-диафрагмы. Во всасывающем корпусе ЦНС (Г) располагается проставка или корпус шнека. Секции и корпуса соединены с помощью стяжных шпилек, места соединений уплотняются кольцами из резины. Ротор состоит из вала, втулки, рубашки вала, дистанционной втулки, рабочих колес.
При запуске электродвигателя ротор центробежного секционного агрегата начинает вращаться, приводя в движение рабочее колесо. Оно с помощью лопастей сообщает момент движения жидкости - возникает центробежная сила. Под ее действием вода перемещается к выходу, далее попадает в следующую секцию, где центробежная сила еще более увеличивает скорость движения жидкости. Из последней секции вода поступает в корпус нагнетания, далее - в нагнетательный трубопровод.
Сферы применения центробежных секционных насосов
Насосы центробежные многоступенчатые секционные используются в следующих отраслях промышленности и хозяйствования:
- коммунальное хозяйство;
- тепловые электростанции;
- горнодобывающая промышленность;
- производственные промышленные предприятия;
- теплоэнергетика.
Агрегаты ЦНС (Г) применяются для теплоснабжения и перекачки воды, с их помощью запитывают тепловые котлы малой и средней мощности. В теплоэнергетике это оборудование используют для перекачки конденсата. Центробежный насос для грязной воды используют для откачки технологической жидкости в промышленную канализацию.
При выборе оборудования необходимо изучить паспорт насоса ЦНСГ, в нем содержатся данные о номинальной подаче и напоре агрегата, мощности используемого электродвигателя и габаритах. НПО «Стигмаш» предлагает широкий ассортимент оборудования секционного типа, с подачей до 300 куб.м воды и напором до 600 м. Все оборудование отличается высоким качеством исполнения, имеет доступную цену и поможет решить широкий круг специализированных задач.
