Пластинчатый теплообменник ТРх

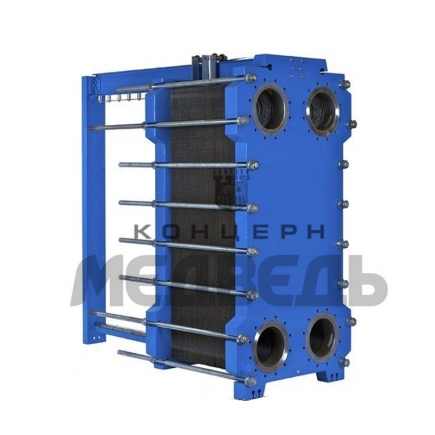

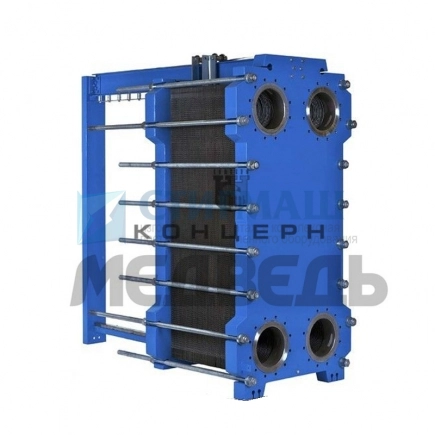

Пластинчатый теплообменник ТРх - фото 1

Предназначение пластинчатых теплообменников ТРх — обеспечение теплового обмена между средами (жидкости или жидкеость+пар). Они широко используются в системах отопления и кондиционирования как жилых домов, так и общественных зданий, промышленных и сельскохозяйственных предприятий.

Кроме того, пластинчатые теплообменники ТРх используются в технологических процессах промышленных предприятий различных отраслей (пастеризация или охлаждение молока, пива и др. жидкостей в пищевой промышленности; охлаждение масел и других смазочно-охлаждающих жидкостей, и т.д.).

Устройство и принцип работы

К основным составных частям конструкции ТРх относятся:

1. Неподвижная плита
2. Подвижная плита
3. Направляющая верхняя
4. Направляющая нижняя
5. Стойка опорная
6. Набор пластин с прокладками (число, размер и профиль пластин зависят от физико-химических свойств рабочих сред, температурной программы и показателей допустимых потерь напора).

Подвешенный на направляющей 3 пакет пластин выравнивается с помощью направляющей 4, после чего фиксируется в сжатом состоянии между плитами 1 и 2 с помощью стяжных болтов.

Преимущества

К несомненным достоинствам пластинчатых теплообменников ТРх относится их полностью разборная конструкция. Это значительно упрощает работы по очистке и профилактическому осмотру устройства.

Теплообменники обеспечивают высокую эффективность теплопередачи, которая обуславливается использованием тонких гофрированных пластин. Они работают, как турбулизаторы потока, и имеют низкое термическое сопротивление за счёт своей малой толщины.

По их периметру расположены резиновые прокладки, которые обеспечивают распределение теплоносителя по каналам и их герметичность. Вокруг угловых отверстий для входа и выхода теплоносителя имеется двойное уплотнение. Специальные канавки после сжатия пластин образуют две системы герметичных каналов для греющей и нагреваемой рабочих сред.

Пример расшифровки обозначения

Теплообменник пластинчатый ТРх-GСР -009-H-5-PR-17-1X:

ТРх — теплообменник разборный
GC — модель (GX, GC, GL, GD, GW)
D — направление потоков (D — диагональное, Р — параллельное)
009 – типоразмер
H — тип канала по сопротивлению (Н — высокого сопротивления, L и М — низкого и среднего)
5 — толщина пластины 0,5 мм
Р — тип рамы (N, Р, S);
17 — число пластин
1Х — компоновка пластин (1Х — одноходовой)

Технические характеристики пластинчатых теплообменников ТРх

НаименованиеПоказатель
Максимальное рабочее (расчетное) давление теплообменников в соответствии с маркировкой Т — 6 кг/см2
N — 10 кг/см2
P — 16 кг/см2
S — 25 кг/см2
Материалы уплотнений и макс. рабочая температура Нитрил — 140*С
EPDM — 170*С
FKM, Viton — 180 *C
Материалы пластин, устанавливаемые в пластинчатые теплообменники AISI 304/1.4301
AISI 316/1.4401
Titan Gr.1
254 SMO
C-276
Titan Gr.11
Никель 200/201
Компановка пластин 1Х — одноходовой
2Х — двуходовой
2ХЦ — двуходовой с циркуляцией
2ХБГВ — двуходовой моноблок

Цена по запросу *

Доступные варианты
Доставка по Санкт-Петербургу - БЕСПЛАТНО!
Подробнее о доставке в регионы
Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».


Гарантия: 24 месяца

* Цена указана с НДС. Не является публичной офертой.

Предназначение пластинчатых теплообменников ТРх — обеспечение теплового обмена между средами (жидкости или жидкеость+пар). Они широко используются в системах отопления и кондиционирования как жилых домов, так и общественных зданий, промышленных и сельскохозяйственных предприятий.

Кроме того, пластинчатые теплообменники ТРх используются в технологических процессах промышленных предприятий различных отраслей (пастеризация или охлаждение молока, пива и др. жидкостей в пищевой промышленности; охлаждение масел и других смазочно-охлаждающих жидкостей, и т.д.).

Устройство и принцип работы

К основным составных частям конструкции ТРх относятся:

1. Неподвижная плита
2. Подвижная плита
3. Направляющая верхняя
4. Направляющая нижняя
5. Стойка опорная
6. Набор пластин с прокладками (число, размер и профиль пластин зависят от физико-химических свойств рабочих сред, температурной программы и показателей допустимых потерь напора).

Подвешенный на направляющей 3 пакет пластин выравнивается с помощью направляющей 4, после чего фиксируется в сжатом состоянии между плитами 1 и 2 с помощью стяжных болтов.

Преимущества

К несомненным достоинствам пластинчатых теплообменников ТРх относится их полностью разборная конструкция. Это значительно упрощает работы по очистке и профилактическому осмотру устройства.

Теплообменники обеспечивают высокую эффективность теплопередачи, которая обуславливается использованием тонких гофрированных пластин. Они работают, как турбулизаторы потока, и имеют низкое термическое сопротивление за счёт своей малой толщины.

По их периметру расположены резиновые прокладки, которые обеспечивают распределение теплоносителя по каналам и их герметичность. Вокруг угловых отверстий для входа и выхода теплоносителя имеется двойное уплотнение. Специальные канавки после сжатия пластин образуют две системы герметичных каналов для греющей и нагреваемой рабочих сред.

Пример расшифровки обозначения

Теплообменник пластинчатый ТРх-GСР -009-H-5-PR-17-1X:

ТРх — теплообменник разборный
GC — модель (GX, GC, GL, GD, GW)
D — направление потоков (D — диагональное, Р — параллельное)
009 – типоразмер
H — тип канала по сопротивлению (Н — высокого сопротивления, L и М — низкого и среднего)
5 — толщина пластины 0,5 мм
Р — тип рамы (N, Р, S);
17 — число пластин
1Х — компоновка пластин (1Х — одноходовой)

Технические характеристики пластинчатых теплообменников ТРх

НаименованиеПоказатель
Максимальное рабочее (расчетное) давление теплообменников в соответствии с маркировкой Т — 6 кг/см2
N — 10 кг/см2
P — 16 кг/см2
S — 25 кг/см2
Материалы уплотнений и макс. рабочая температура Нитрил — 140*С
EPDM — 170*С
FKM, Viton — 180 *C
Материалы пластин, устанавливаемые в пластинчатые теплообменники AISI 304/1.4301
AISI 316/1.4401
Titan Gr.1
254 SMO
C-276
Titan Gr.11
Никель 200/201
Компановка пластин 1Х — одноходовой
2Х — двуходовой
2ХЦ — двуходовой с циркуляцией
2ХБГВ — двуходовой моноблок

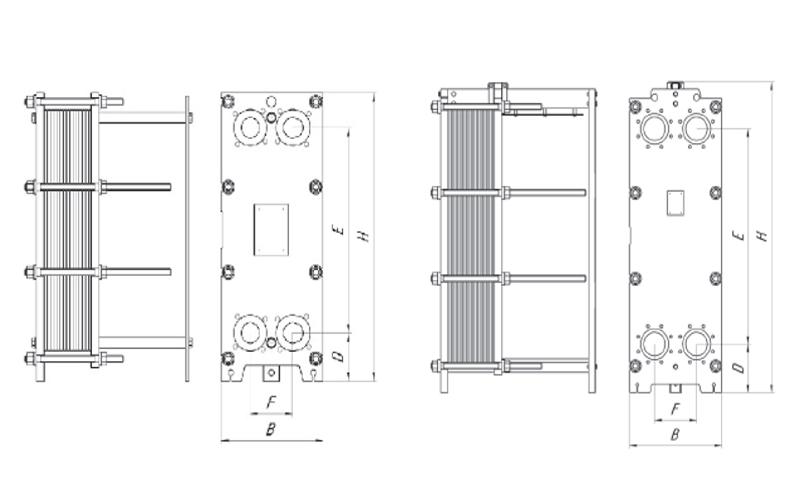

Габаритные и присоединительные размеры пластинчатых теплообменников

НаименованиеДиаметр присоединения, ДуB, ммН, ммD, ммЕ, ммF, мм
GC-009 PR/PI 40 250 725 90 555 100
GD-009 PR/PI
GL-013 PR/PI 50/65 320 832 140 592 135
GL-009 NR/NI
GC-016 PR/PI/NR
GL-016 PR/PI
GD-013 PR/PI
GC-016 PR/PI 100 450 1166 220 779 226
GX-026 NR
GC-026 NR 100 450 1265 220 779 226
GX-026 PR
GC-026 PR
GD-026 PR 100 450 1166 220 1189 226
GX-042 NR
GC-044 NR 100 450 1675 220 1189 226
GX-042 PR
GD-042 PR
GX-051 NR 150 585 1730 300 1143 300
GC-051 NR
GC-054 NR
GX-051 PR 150 630 1730 300 1143 300
GC-051 PR
GC-054 PR

Другие модификации
