Котел ТЕРМОТЕХНИК тип ТМ трехходовой водогрейный газотрубный котел с интегрированными в его конструкцию механизмами и устройствами, оснащенный оборудованием безопасности и системой автоматики для управления процессами горения, выработки тепловой энергии заданной мощности, регулирования величины температуры внутрикотлового теплоносителя.

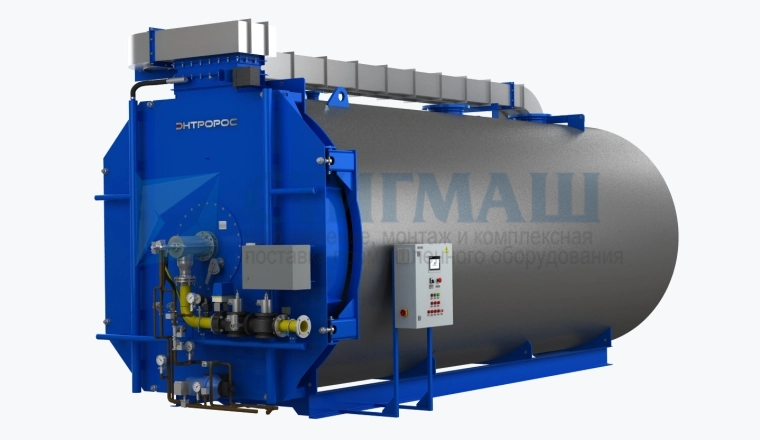

Котлы серии ТЕРМОТЕХНИК тип ТМК — это трехходовые водогрейные газотрубные котлы мощностью от 5,0 до 16,5 МВт со встроенным автоматическим комбинированным горелочным устройством.
Котлы ТЕРМОТЕХНИК ТМК представляют собой высокотехнологичное решение, готовое к быстрой интеграции в инфраструктуру теплоснабжающей организации.
Преимущества котлов ТЕРМОТЕХНИК ТМК:
- моноблочная конструкция котлов ТЕРМОТЕХНИК ТМК обеспечивает большую компактность котельной;
- высокая ремонтопригодность — простой доступ ко всем элементам котла, все детали имеются в свободном доступе на рынке;
- процесс горения организован в точном соответствии с конструкцией котла.
Комплект поставки:
- жаротрубный котел со встроенным горелочным устройством, включая воздушный шибер;
- газовый клапанный блок, включая газовую заслонку, линию запального газа;
- система автоматики управления и безопасности; • щит электропитания;
- напорный вентилятор;
- напорный воздуховод;
- блок жидкого топлива, включая топливный насос;
- линия запального газа;
- шумоглушитель вентилятора (опция).
Система автоматики управления и безопасности
Система автоматики управления и безопасности включает в себя контроллерный блок, являющийся менеджером горения, содержащим все необходимые управляющие сигналы и блокировки для надежной работы оборудования. Система оснащена датчиком контроля пламени, сервоприводами воздушной заслонки и регулирующего клапана подачи топлива, датчиками безопасности по минимальному и максимальному давлению топлива, датчиком контроля подачи воздуха.
Дополнительно котел может быть оснащен: датчиками максимального и минимального давления котла, датчиками перегрева котла, а также датчиками температуры на подающем трубопроводе котла для поддержания необходимой температуры, датчиками температуры обратного трубопровода котла и системой защиты от холодной воды в обратном трубопроводе.
|
Номинальная тепловая мощность, кВт
|
5000-16500 |
|
Максимальное избыточное давление в котле, бар
|
10 |
|
Максимальная температура воды на выходе из котла,°С
|
150 |
