Радиальные вентиляторы ВР 5-45 №8 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
Скачать опросный лист
Вентиляторы радиальные ВР 5-45 №8 среднего давления, одностороннего всасывания эксплуатируются в условиях умеренного и тропического (У, Т) климата 1-й, 2-й и 3-й категории размещения в соответствии с ГОСТ 15150.

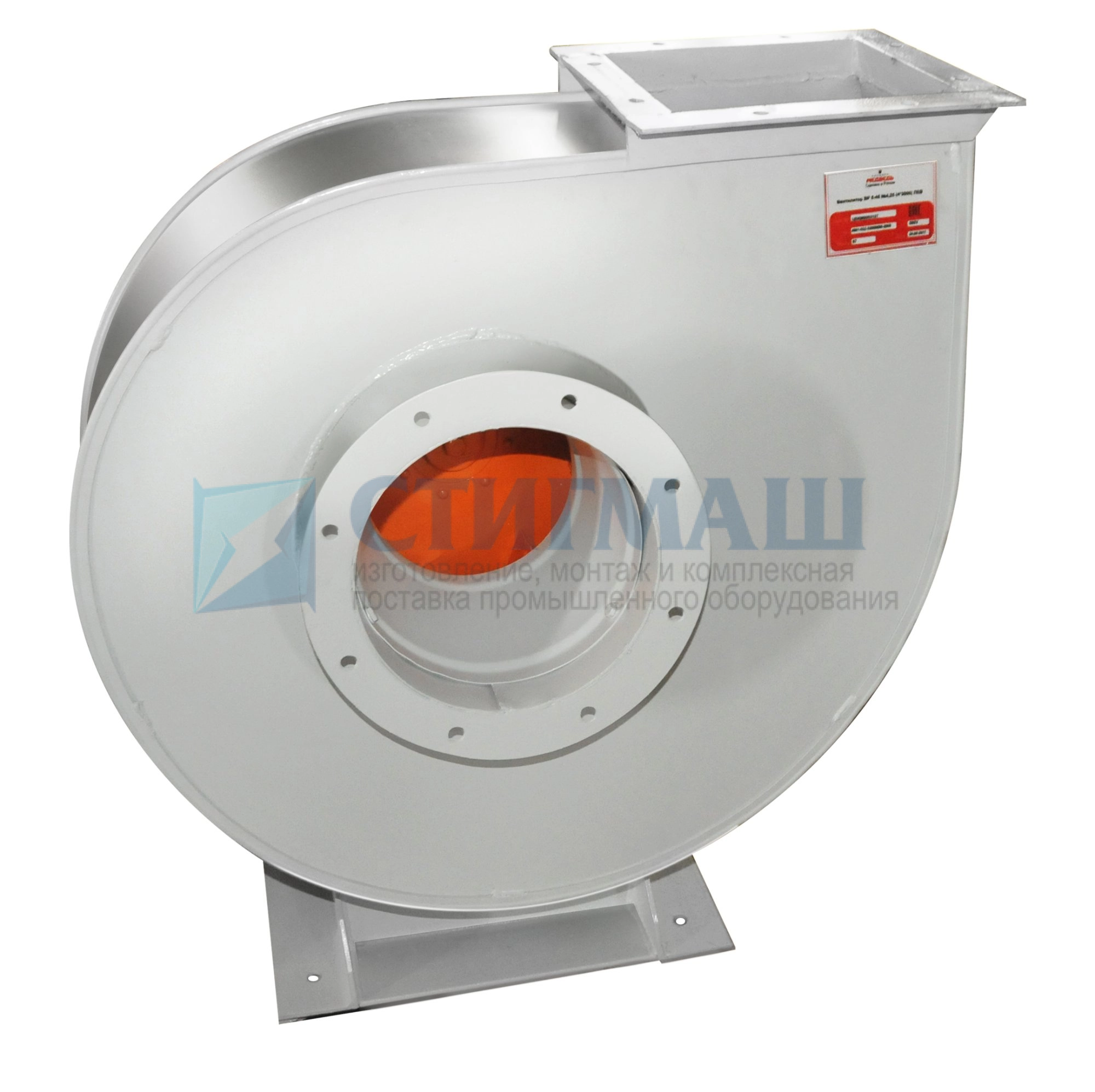

Двигатель и рабочее колесо вентилятора ВР 5-45 №8 размещены в спиральном корпусе-улитке. Рабочее колесо имеет 9 (ВР 5-35) или 10 (ВР 5-45) лопаток, загнутых назад. Забор воздуха идёт вдоль оси агрегата, выброс — в радиальном направлении. Направление вращения рабочего колеса может быть правым или левым.
Радиальные вентиляторы ВР 5-45 №8 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
|
Масса не более, кг
|
538 |
|
Объем вентилятора, м³
|
1,9 |
| Электродвигатель | |
|
Типоразмер
|
АИР 132 М4 |
|
Мощность, кВт
|
11 |
|
Частота вращения, мин-1
|
1460 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
3,8-11,5 |
|
Полное давление, Па
|
2600-2100 |
| Виброизоляторы | |
|
Тип
|
ДО42 |
|
Кол-во
|
5 |
Положения корпуса вентилятора ВР 5-35, 5-45 исп-1. По спецзаказу возможно изготовление положения 180°
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Лев 135˚ | Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1604 | 647 | 566 | 1237 | 687 | 606 | 1604 | 647 | 728 |
| Пр 0˚, Лев 0˚ | Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1410 | 606 | 1294 | 1294 | 566 | 957 | 1237 | 687 | 768 |
| n, об/мин | Значение Lpi в октавных полосах f, Гц | LpA, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1460 | 109 | 110 | 108 | 109 | 107 | 93 | 90 | 87 | 113 |
