Радиальные вентиляторы ВР 5-35 №3,55 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
Скачать опросный лист
Вентиляторы радиальные ВР 5-35 №3,55 среднего давления, одностороннего всасывания эксплуатируются в условиях умеренного и тропического (У, Т) климата 1-й, 2-й и 3-й категории размещения в соответствии с ГОСТ 15150.

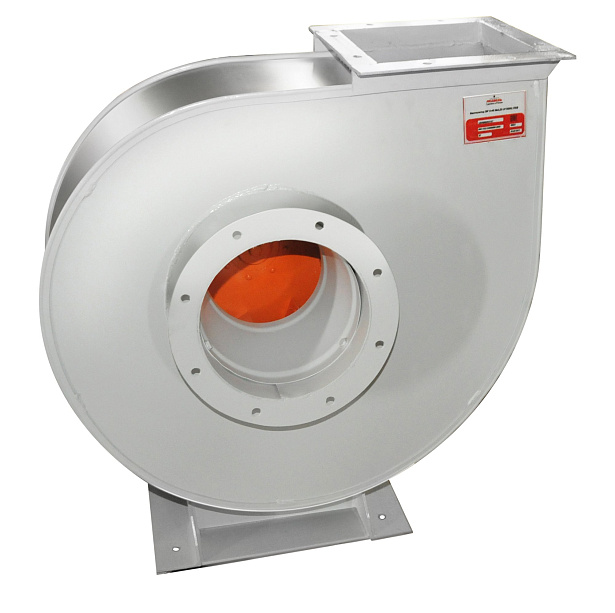

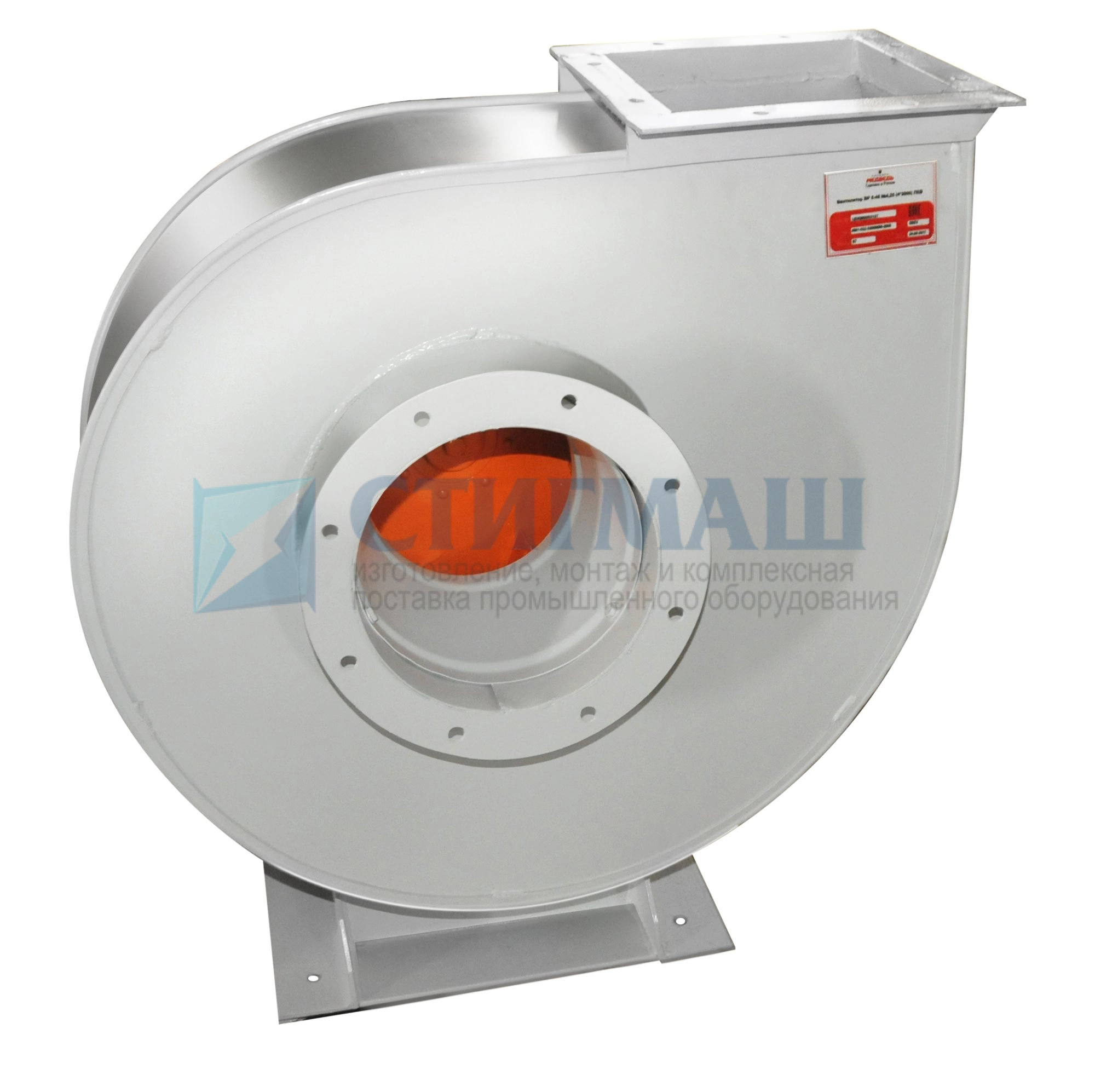

Двигатель и рабочее колесо вентилятора ВР 5-35 №3,55 размещены в спиральном корпусе-улитке. Рабочее колесо имеет 9 (ВР 5-35) или 10 (ВР 5-45) лопаток, загнутых назад. Забор воздуха идёт вдоль оси агрегата, выброс — в радиальном направлении. Направление вращения рабочего колеса может быть правым или левым.
Радиальные вентиляторы ВР 5-35 №3,55 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
|
Масса не более, кг
|
34, 35 |
|
Объем вентилятора, м³
|
0,1 |
| Электродвигатель | |
|
Типоразмер
|
АИР 71 В2, АИР 71 А2 |
|
Мощность, кВт
|
1,1, 0,75 |
|
Частота вращения, мин-1
|
2850 |

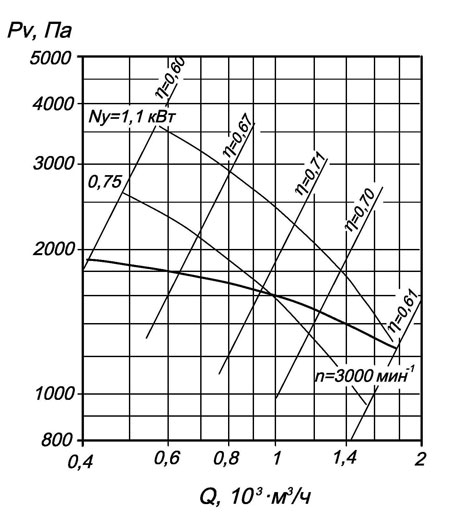

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
0,41-0,98, 0,41-1,8 |
|
Полное давление, Па
|
1900-1600, 1900-1250 |
| Виброизоляторы | |
|
Тип
|
ДО38 |
|
Кол-во
|
4 |
Положения корпуса вентилятора ВР 5-35, 5-45 исп-1. По спецзаказу возможно изготовление положения 180°
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Лев 135˚ | Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 642 | 255 | 281 | 498 | 268 | 242 | 642 | 255 | 229 |
| Пр 0˚, Лев 0˚ | Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 560 | 242 | 510 | 510 | 229 | 388 | 498 | 268 | 318 |
| H | h | L1 | Lmax | B | A | D1 | D | Dk | a | a1 | a2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 565 | 335 | 125,5 | 425 | 560 | 207 | 182 | 140 | 375 | 158 | 200 | 112 | |
| b | b1 | b2 | d | d1 | d2 | C | C1 | C2 | C3 | n | n1 | n2 |
| 97 | 141 | * | 11,5 | 11,5 | 11,5 | 315 | * | 285 | 56,5 | 8 | 6 | 4 |
| n, об/мин | Значение Lpi в октавных полосах f, Гц | LpA, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 2850 | 92 | 93 | 91 | 92 | 90 | 86 | 83 | 80 | 96 |
