Радиальные вентиляторы ВР 12-26 №4 нашли широкое применение в стационарных системах вентиляции, воздушного отопления и кондиционирования зданий различного предназначения, имеющих сеть воздуховодов. Перемещаемый вентилятором воздух не должен содержать агрессивных, липких и волокнистых веществ и материалов, а концентрация пыли и иных твёрдых примесей не должна превышать 100 мг/м3.
Скачать опросный лист

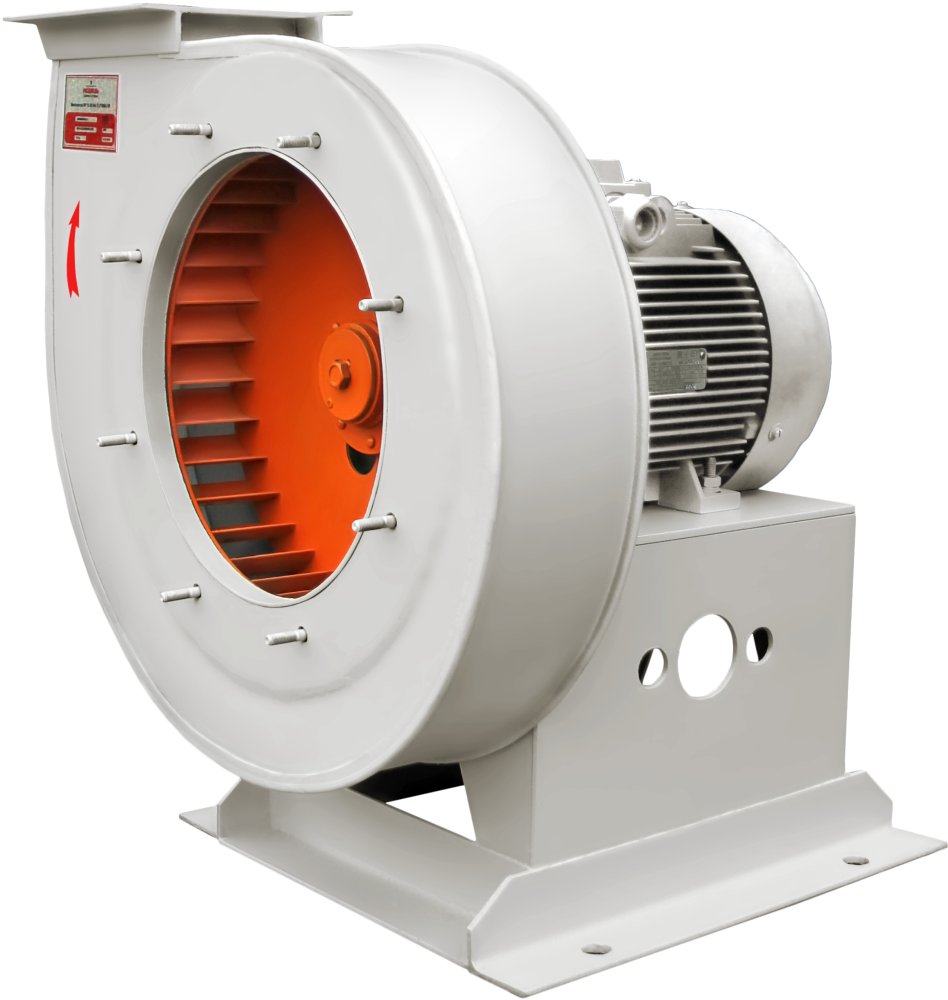

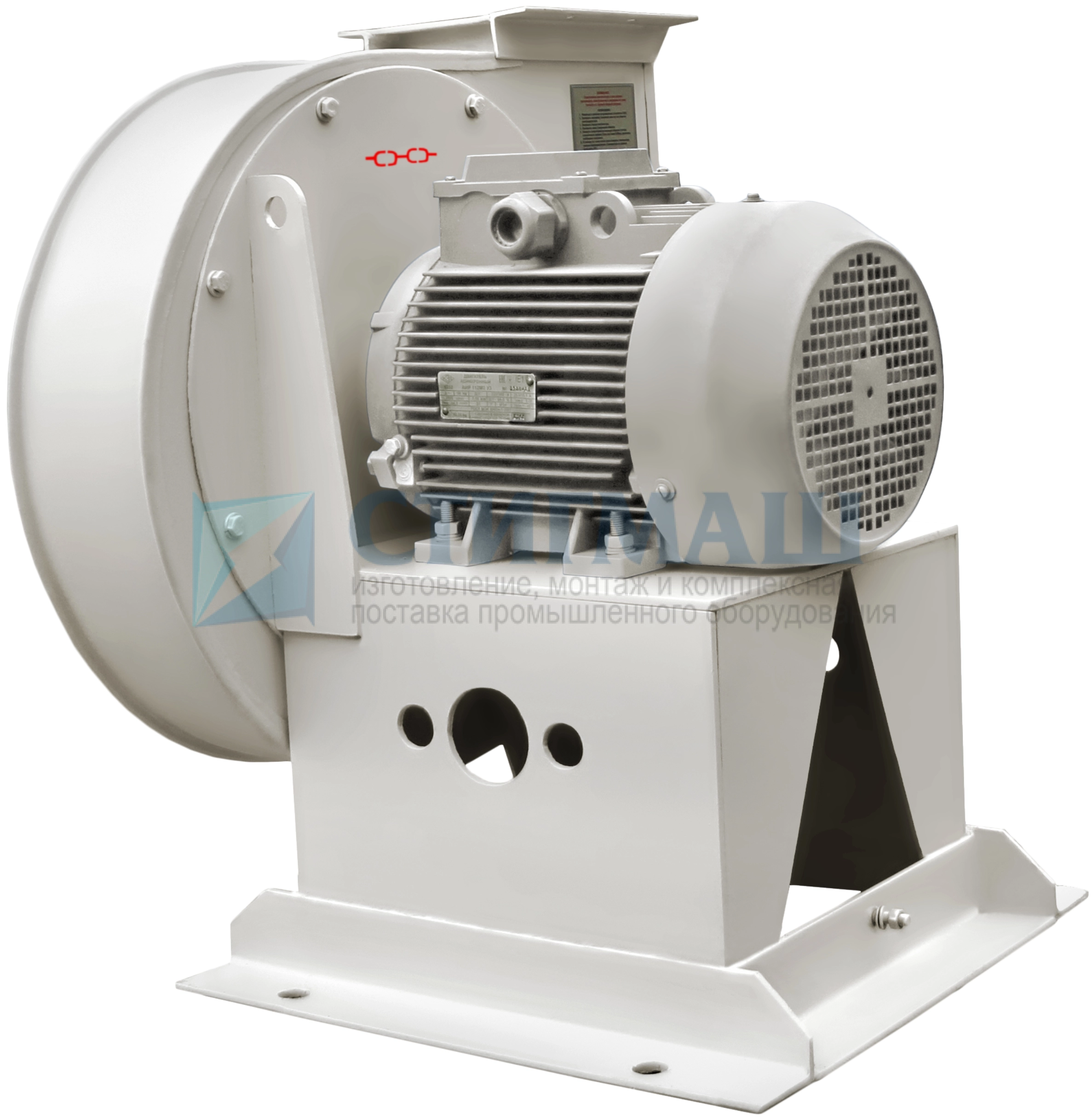

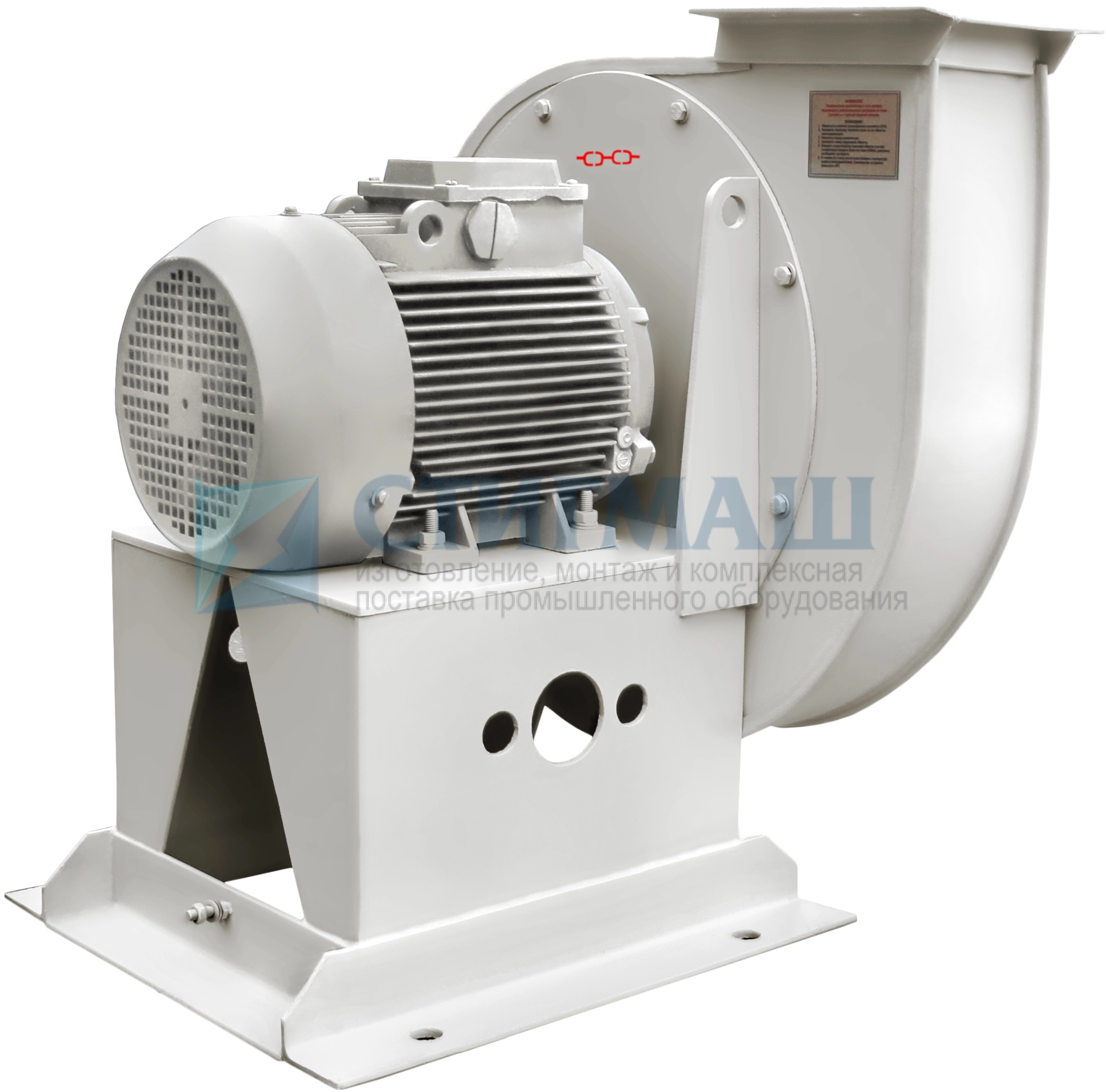

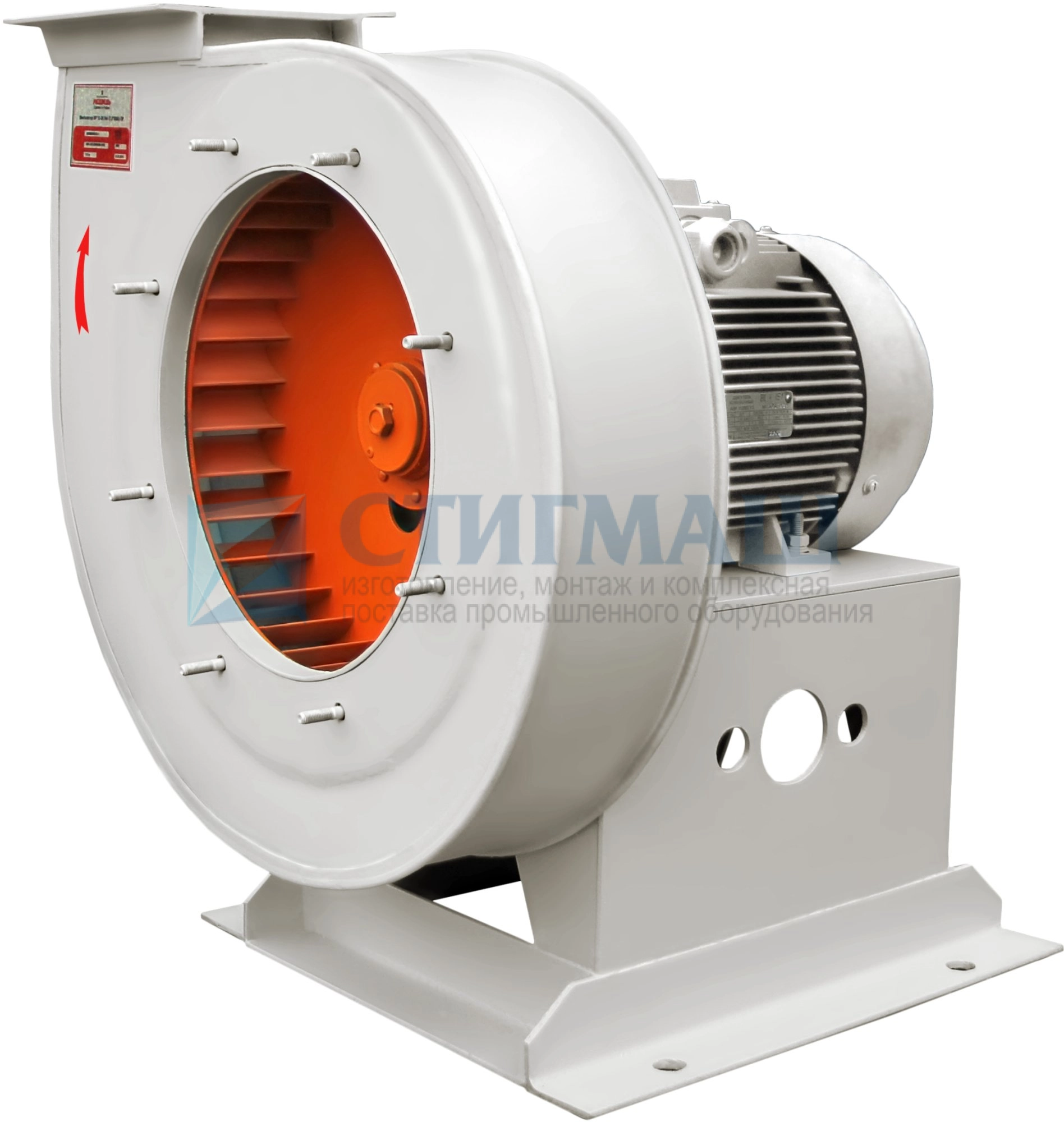

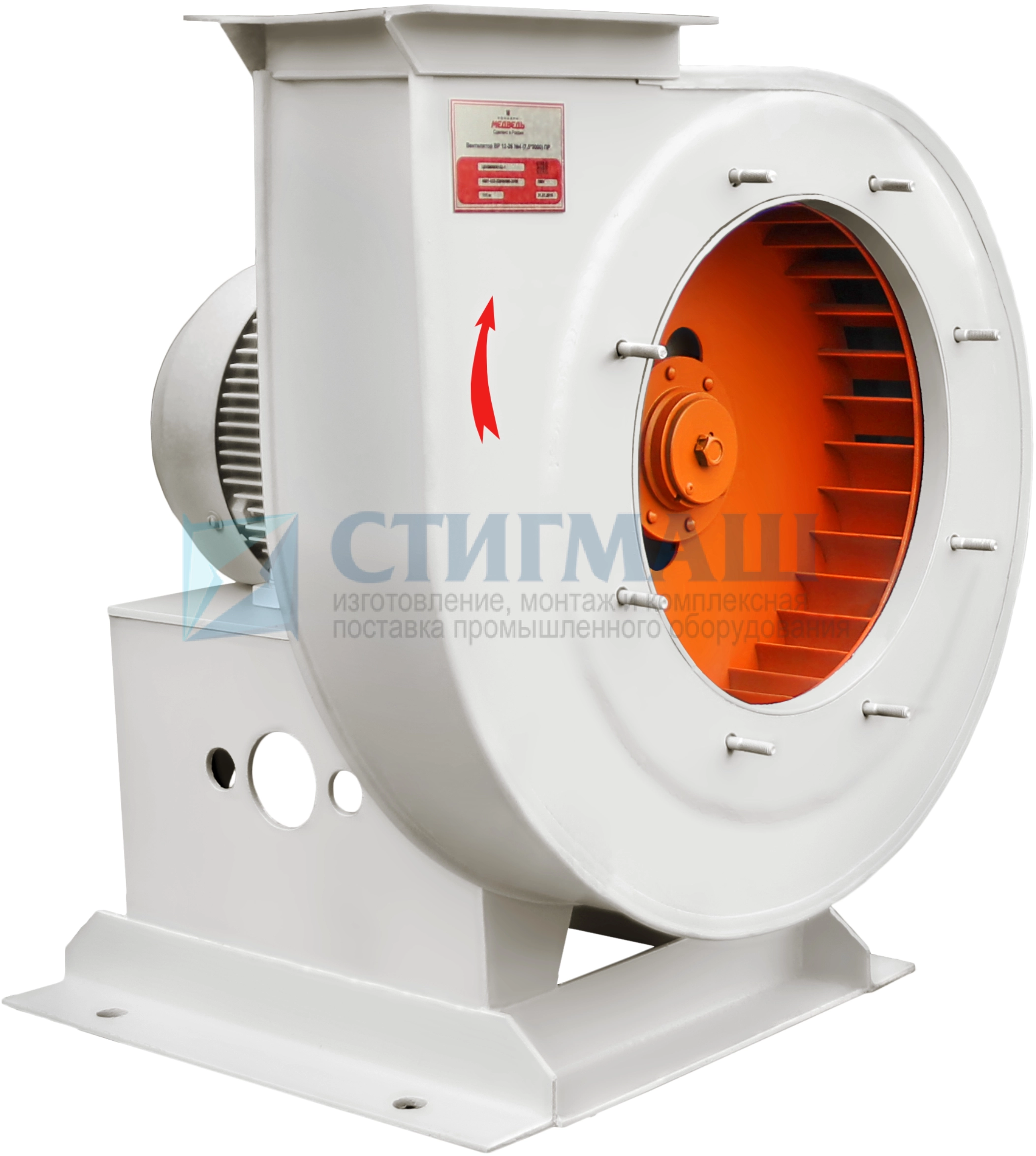

Радиальные вентиляторы высокого давления ВР 12-26 №4 предназначены для эксплуатации в районах с умеренным (У) и тропическим (Т) климатом 1-й и 2-й категорий размещения. Принцип действия заключается в аэродинамическом воздействии на поток воздушной смеси лопатками рабочего колеса, вращаемого электродвигателем.
Основные узлы агрегата: спиральный корпус-улитка, рабочее колесо, станина, коллектор, электродвигатель. Рабочее колесо имеет 32 (№2,5 - №3,5) или 48 (№4 - №5,5) лопаток, загнутых вперёд. Номер изделия означает диаметр рабочего колеса в дециметрах.
Радиальные вентиляторы ВР 12-26 №4 нашли широкое применение в стационарных системах вентиляции, воздушного отопления и кондиционирования зданий различного предназначения, имеющих сеть воздуховодов. Перемещаемый вентилятором воздух не должен содержать агрессивных, липких и волокнистых веществ и материалов, а концентрация пыли и иных твёрдых примесей не должна превышать 100 мг/м3.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| B | H | b | B | H | b | B | H | b |
| Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | Пр 0˚, Лев 0˚ | ||||||
| 558 | 648 | 298 | 719 | 633 | 282 | 625 | 640 | 268 |
| Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | Пр 135˚, Лев 135˚ | ||||||
| 565 | 817 | 252 | 558 | 737 | 298 | 719 | 693 | 282 |
Габаритные размеры вентиляторов ВР 12-26 СЧ
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| B | H | b | B | H | b | B | H | b |
| Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | Пр 0˚, Лев 0˚ | ||||||
| 562 | 302 | 662 | 724 | 288 | 647 | 630 | 273 | 650 |
| Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | Пр 135˚, Лев 135˚ | ||||||
| 575 | 258 | 826 | 562 | 302 | 747 | 724 | 288 | 707 |
Присоединительные размеры вентиляторов ВР 12-26
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | d | d1 | T1 | T2 | t | k | m | h |
| 320 | 370 | М8 | 7,3 | 204 | 164 | 80 | 160 | 120 | 380 |
| A | a | C | B | b | b1 | L | L1 | L2 | H |
| 300 | 91 | 400 | 625 | 240 | 357 | 580 | 66 | 514 | 640 |
Присоединительные размеры вентиляторов ВР 12-26 СЧ

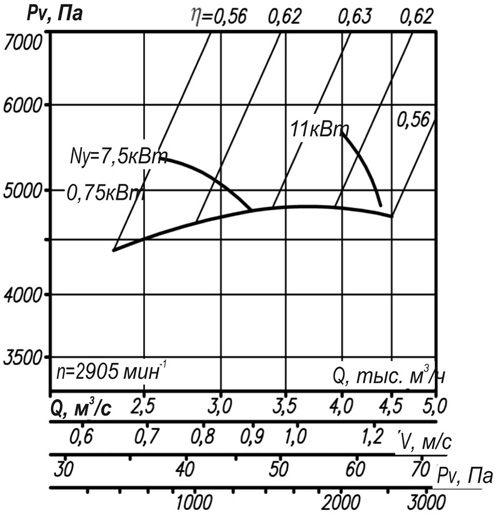

| Размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Lмах | Н | Н1 | В | b | b1 | b2 | c | c1 | c2 | D |
| 773 | 650 | 390 | 630 | 260 | 14 | 18 | 240 | 300 | 350 | 319 |
| D1 | D2 | A | A1 | A2 | A3 | A4 | A5 | A6 | d1 | d2 |
| 370 | 455 | 160 | 120 | 80 | 204 | 235 | 164 | 195 | М6 | М8 |
| № вент. | Электродвигатель | Частота вращения рабочего мин-1 | Параметры в рабочей зоне | Масса вентилятора, не более кг | Объем вентилятора, м3 | ||
|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Произ-ть 10³х м³/ч | Полное давление. Да | ||||
| 2,5 | АИР 71 А2 | 0,75 | 2810 | 0,59-0,67 | 1650-1700 | 27,5 | 0,06 |
| АИР 71 В2 | 1,1 | 0,59-1,01 | 1650-1660 | 29 | |||
| 3,15 | 5А 80 МВ2 | 2,2 | 2840 | 1,1-1,39 | 2700-2900 | 45 | 0,12 |
| АИР 90 L2 | 3 | 1,1-1,85 | 2700-3000 | 46 | |||
| АИР 100 S2 | 4 | 1,1-2,3 | 2700-2900 | 56 | |||
| 4 | 5М 112 М2 | 7,5 | 2905 | 2,35-3,23 | 4400-4750 | 111 | 0,23 |
| АИР 132 М2 | 11 | 2,35-4,4 | 4400-4700 | 132 | |||
| 5 | АИР 180 S2 | 22 | 2940 | 4,5-5,75 | 7200-7800 | 248 | 0,53 |
| АИР 180 M2 | 30 | 4,5-7,8 | 7200-8000 | 268 | |||
| 5М 200 М2 | 37 | 4,5-9,0 | 7200-7800 | 322 | |||
