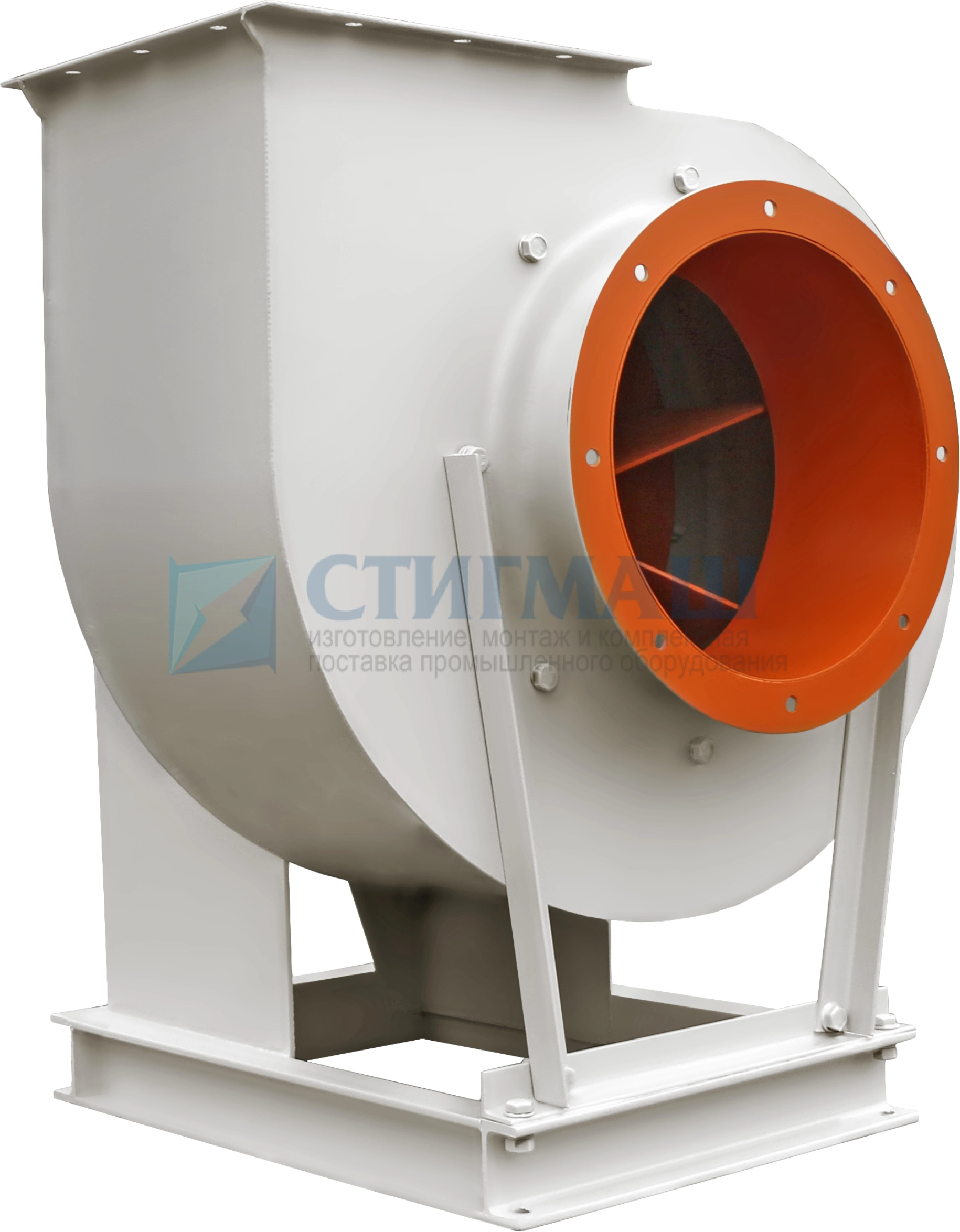

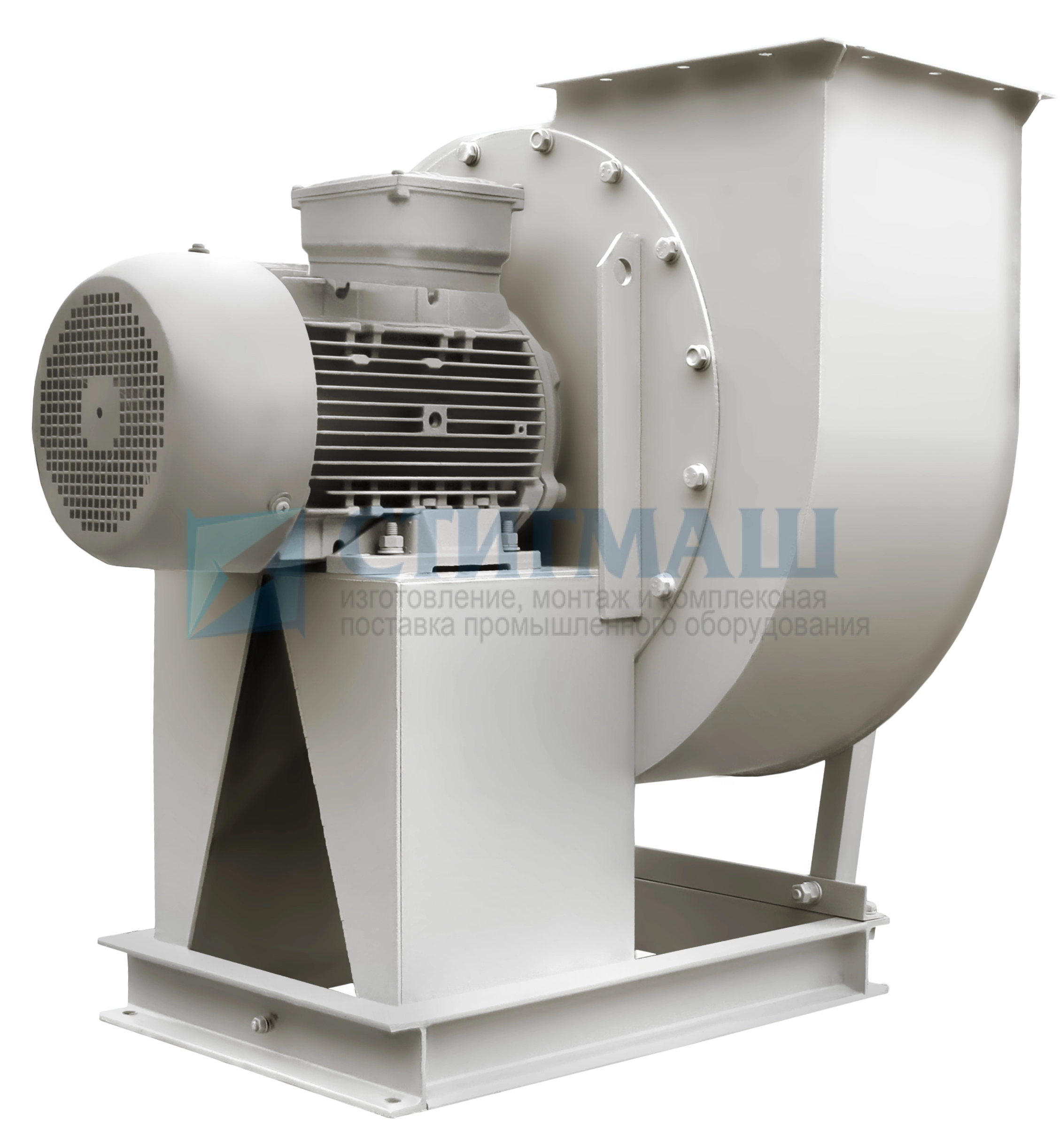

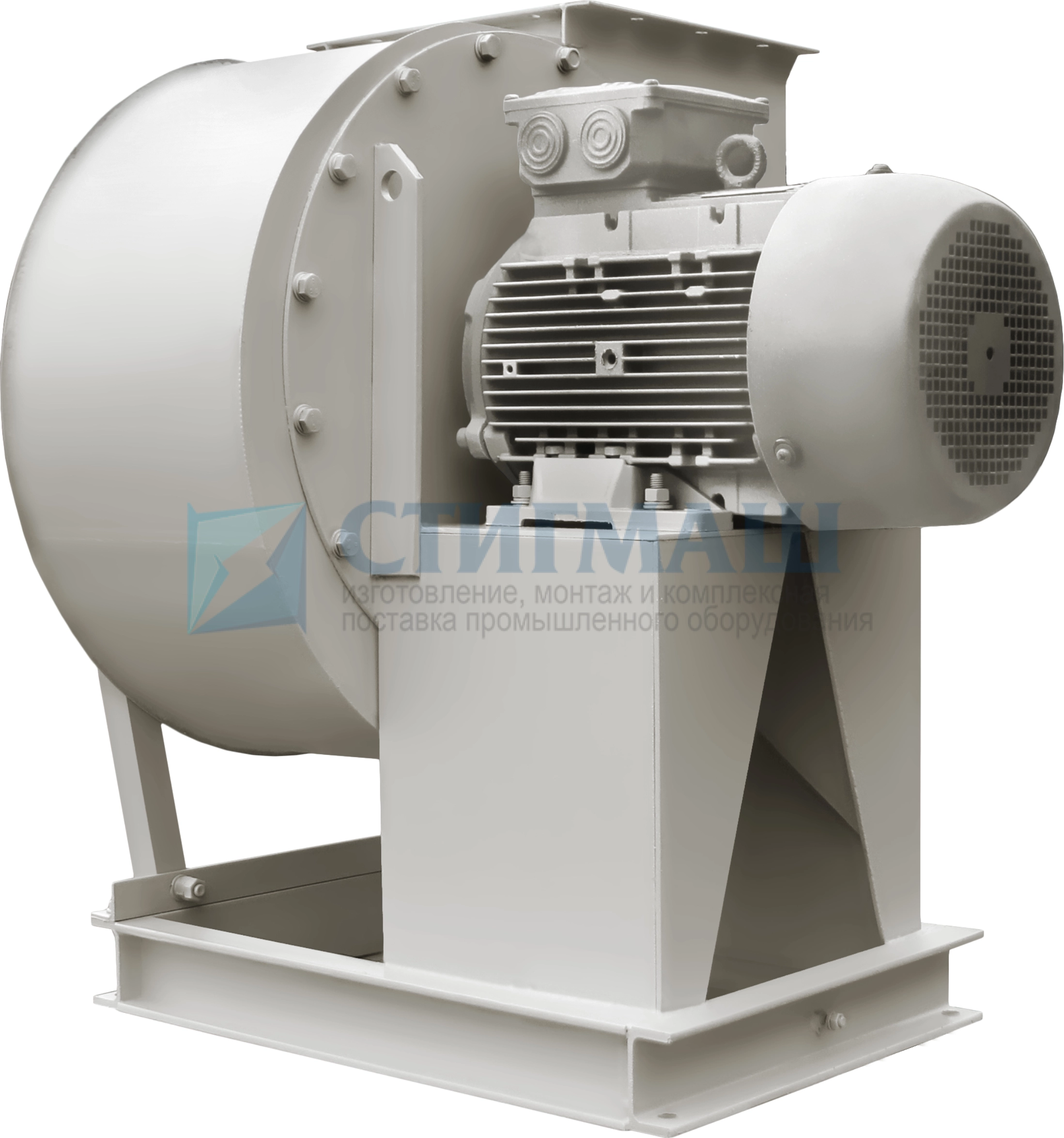

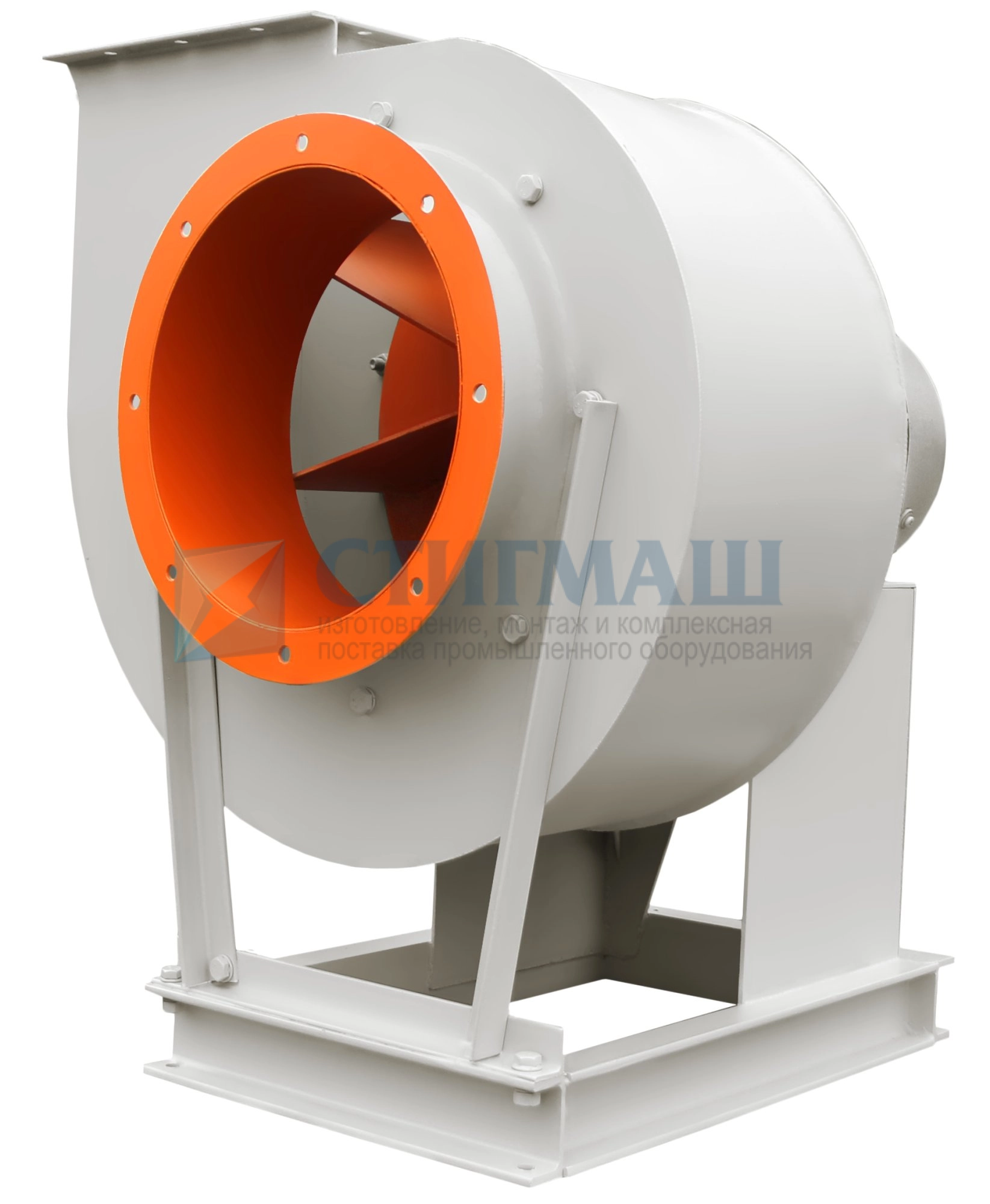

Вентилятор пылевой ВР 140-40 №8 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №8 исп. 1 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №8 исп. 1 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №8 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
427 |
|
Объем вентилятора, м³
|
2,2 |
| Электродвигатель | |
|
Типоразмер
|
АИР160M4, АИР180S4, АИР180M4, АИР200M4 |
|
Мощность, кВт
|
18,5, 22, 30, 37 |
|
Частота вращения, мин-1
|
1450, 1500 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
8,0-16,0 |
|
Полное давление, Па
|
2600-2200 |
| Виброизоляторы | |
|
Тип
|
ДО43 |
|
Кол-во
|
4 |
Положение корпуса вентиляторов ВР 140-40 исп-1.
1-е исполнение
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1388 | 557 | 615 | 1090 | 590 | 530 | 1388 | 557 | 500 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 1205 | 530 | 500 | 1115 | 500 | 831 | 1090 | 590 | 675 |
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| D | D1 | C | d | b | h | L | L1 |
| 560 | 610 | 480 | 13 | 401 | 845 | 1350 | 388 |
| L2 | L3 | L4 | T | T2 | N | N2 | n |
| 287 | 1078 | 690 | 400 | 520 | 12 | 20 | 4 |
| № вент. | n, мин-1 | Значение Lpi, дБ в октановых полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 8 | 1450 | 110 | 114 | 115 | 112 | 108 | 106 | 99 | 92 |
| 1615 | 110 | 114 | 115 | 112 | 108 | 106 | 99 | 92 | |
| 1810 | 111 | 115 | 116 | 113 | 109 | 107 | 100 | 93 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
