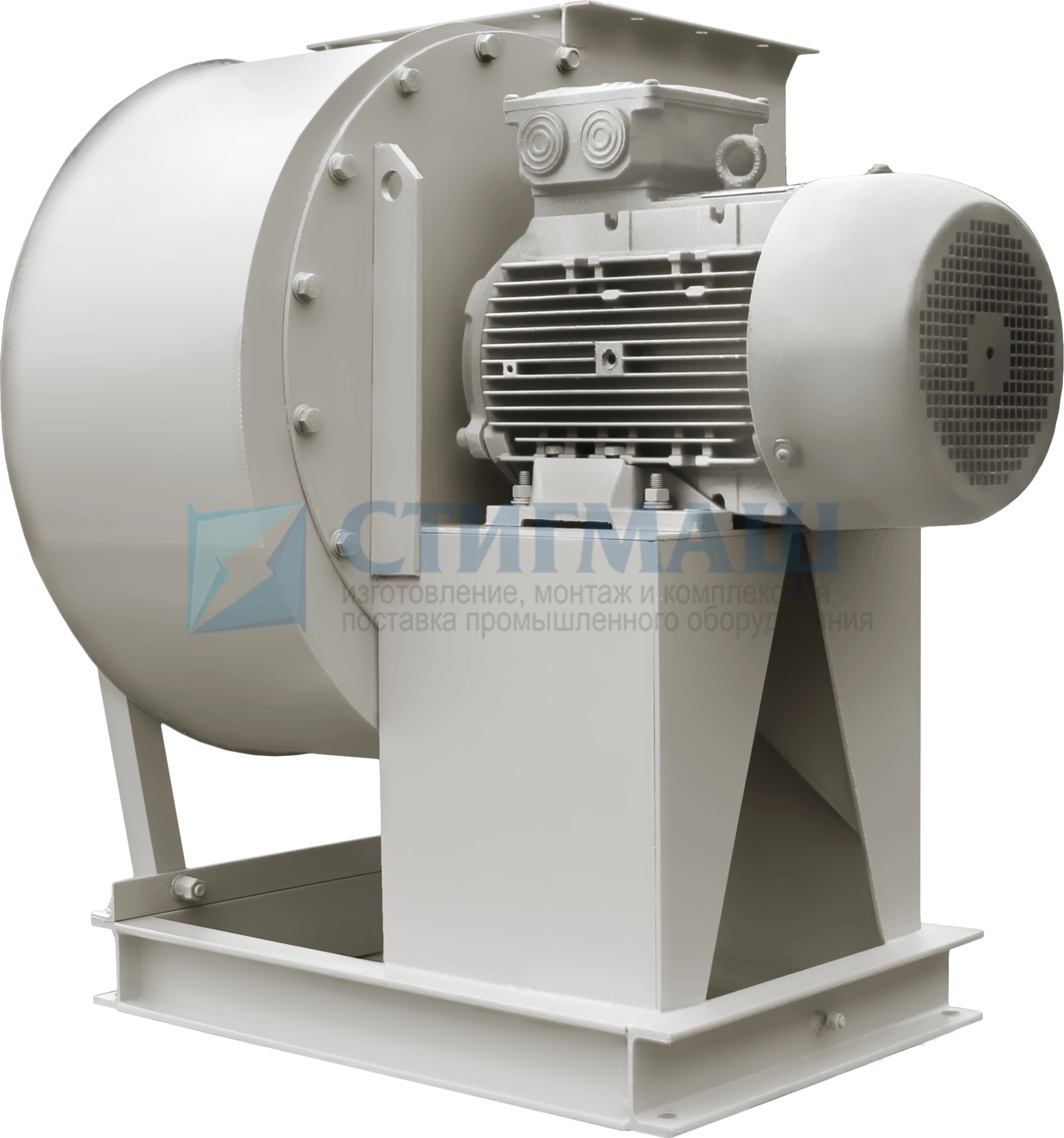

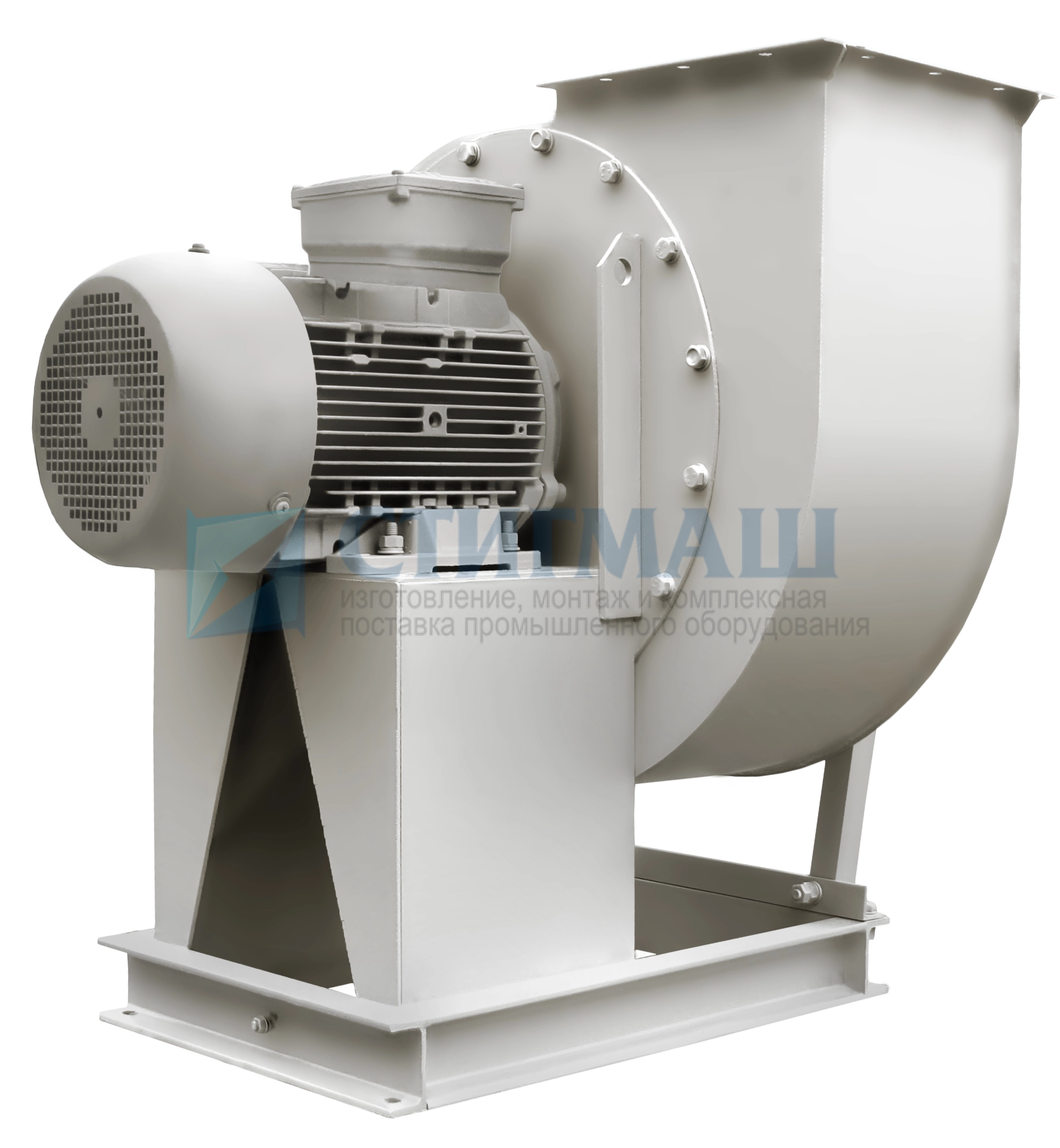

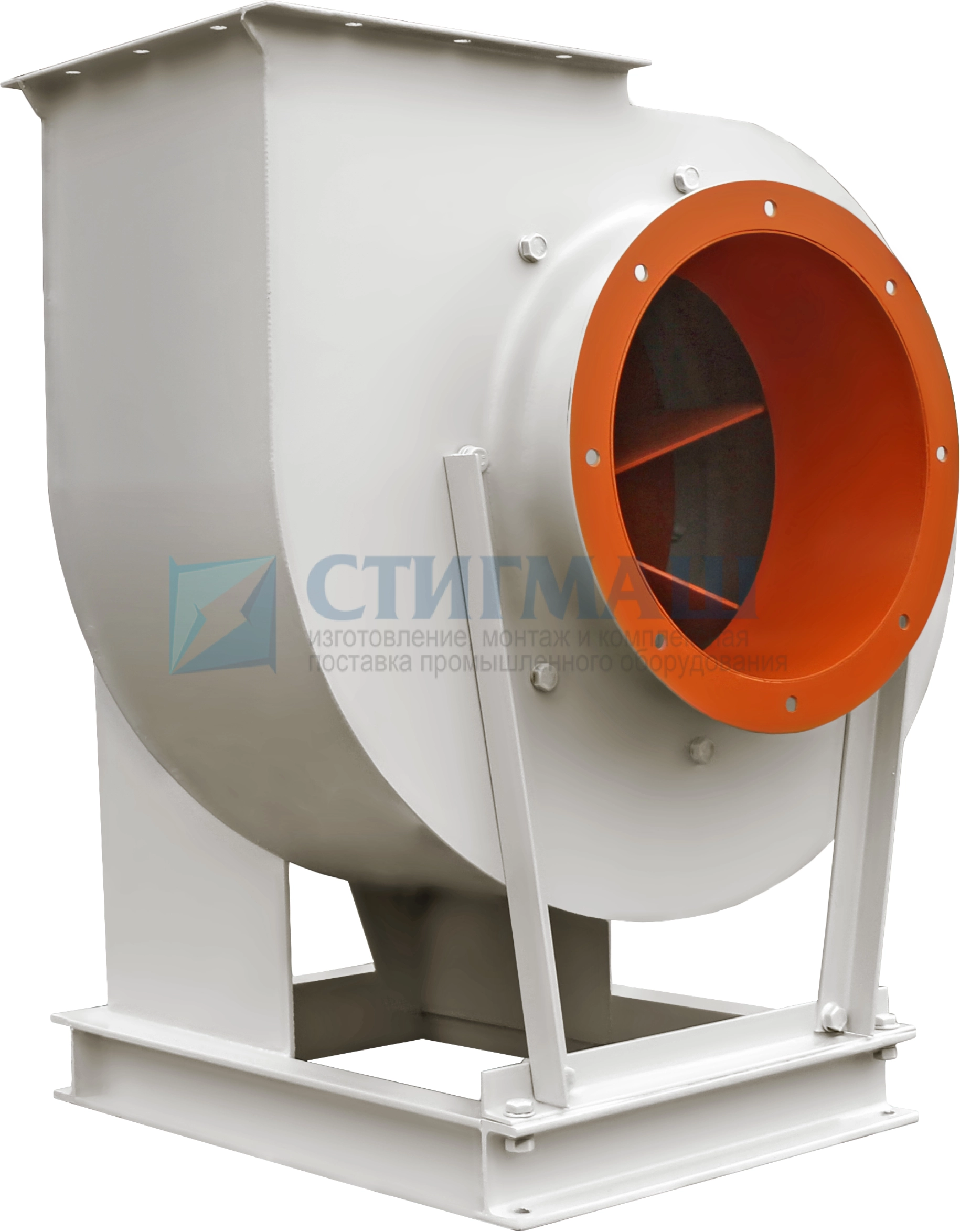

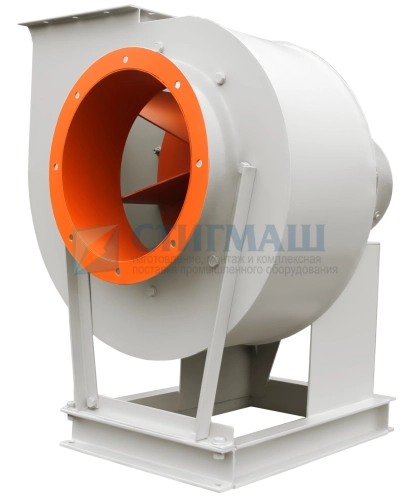

Вентилятор пылевой ВР 140-40 №5 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №5 исп. 1 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №5 исп. 1 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №5 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
120, 165, 182, 220, 280 |
|
Объем вентилятора, м³
|
3,8 |
| Электродвигатель | |
|
Типоразмер
|
АИР112МA6, АИР112М4, АИР132S4, АИР132М4, АИР160S4 |
|
Мощность, кВт
|
3,0, 5,5, 7,5, 11, 15 |
|
Частота вращения, мин-1
|
1000, 1450, 1500 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
2,2-5,0, 2,2-5,2 |
|
Полное давление, Па
|
1020-780 |
| Виброизоляторы | |
|
Тип
|
ДО40 |
|
Кол-во
|
4 |
Положение корпуса вентиляторов ВР 140-40 исп-1.
1-е исполнение
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 896 | 350 | 386 | 700 | 367 | 330 | 896 | 350 | 310 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 770 | 330 | 333 | 696 | 310 | 546 | 700 | 367 | 440 |
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| D | D1 | C | d | b | h | L | L1 |
| 350 | 390 | 300 | 12 | 250 | 550 | 850 | 250 |
| L2 | L3 | L4 | T | T2 | N | N2 | n |
| 182 | 644 | 410 | 200 | 342 | 8 | 12 | 2 |
| № вент. | n, мин-1 | Значение Lpi, дБ в октановых полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 1810 | 90 | 92 | 96 | 95 | 92 | 91 | 85 | 76 |
| 2030 | 95 | 97 | 101 | 100 | 97 | 96 | 90 | 81 | |
| 2285 | 97 | 99 | 103 | 102 | 99 | 98 | 92 | 83 | |
| 2575 | 102 | 104 | 108 | 107 | 104 | 103 | 97 | 88 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
