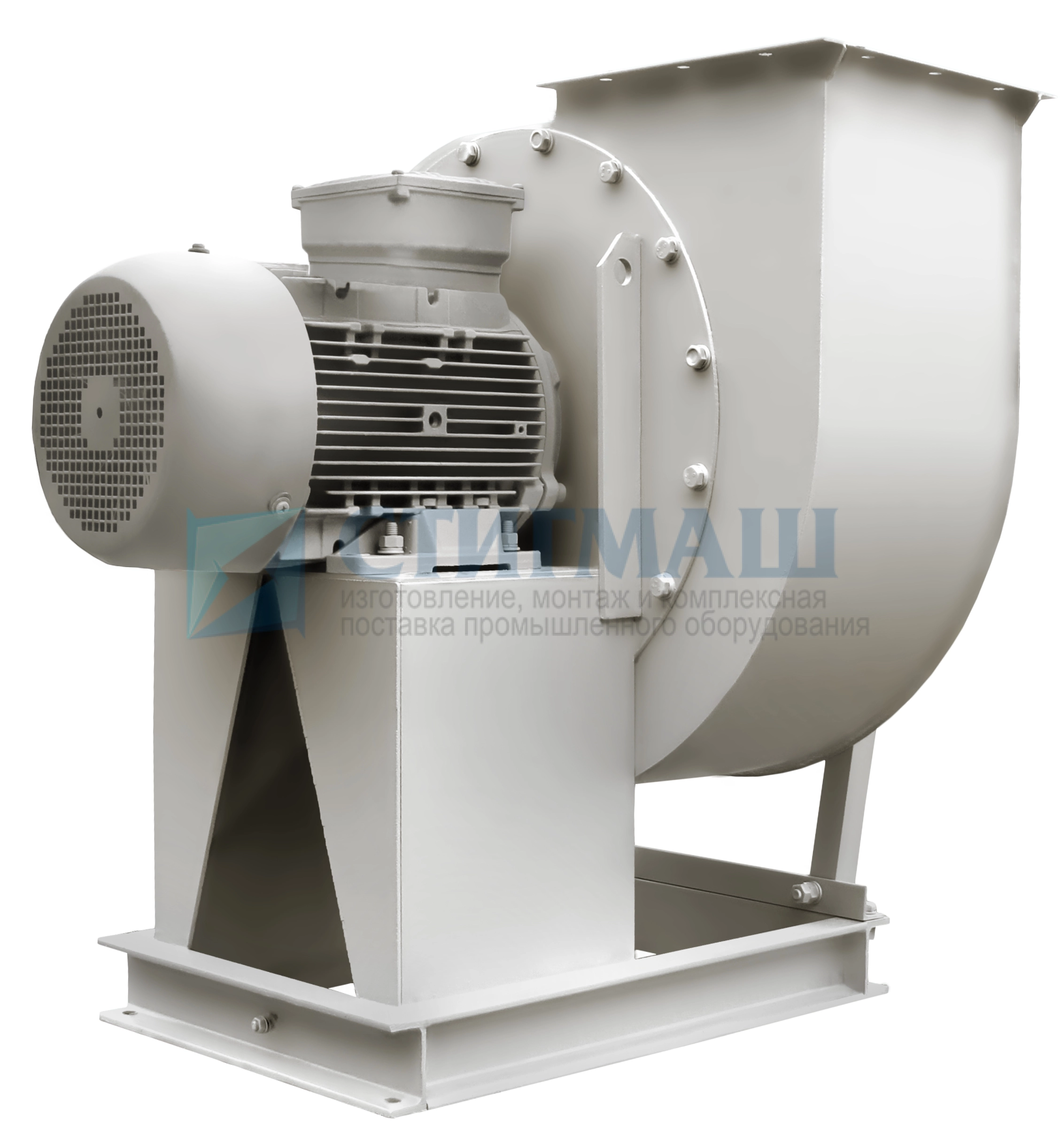

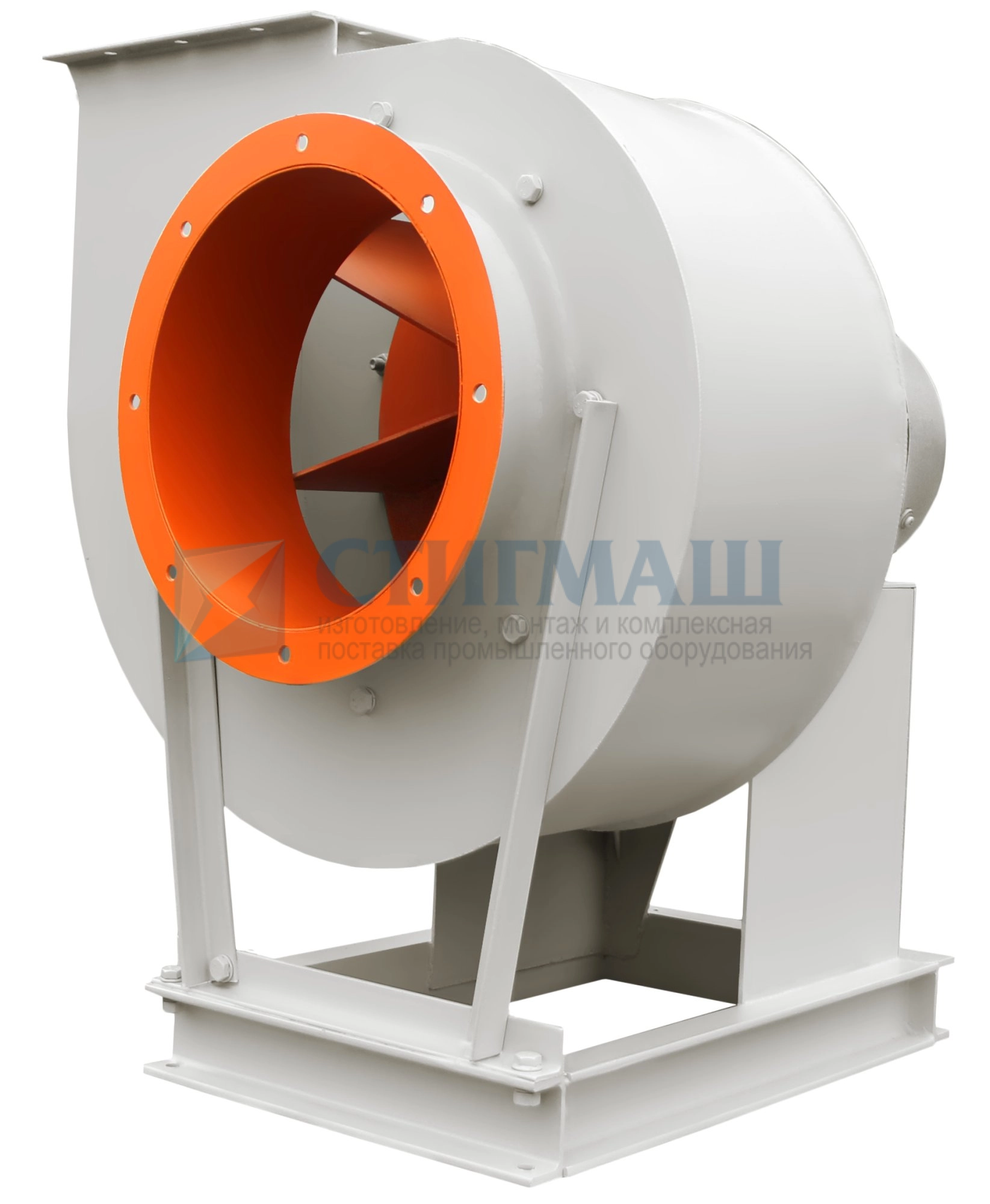

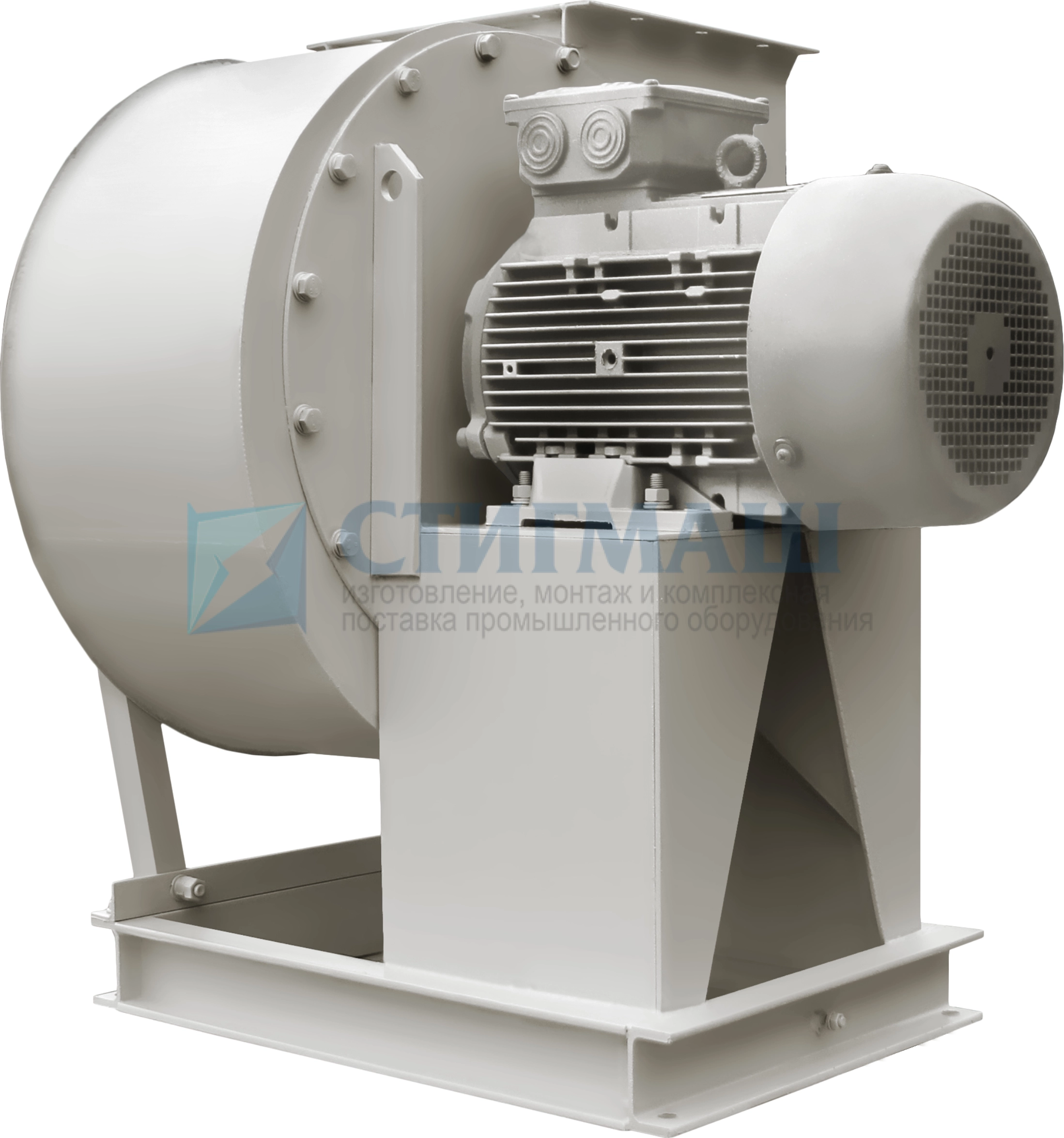

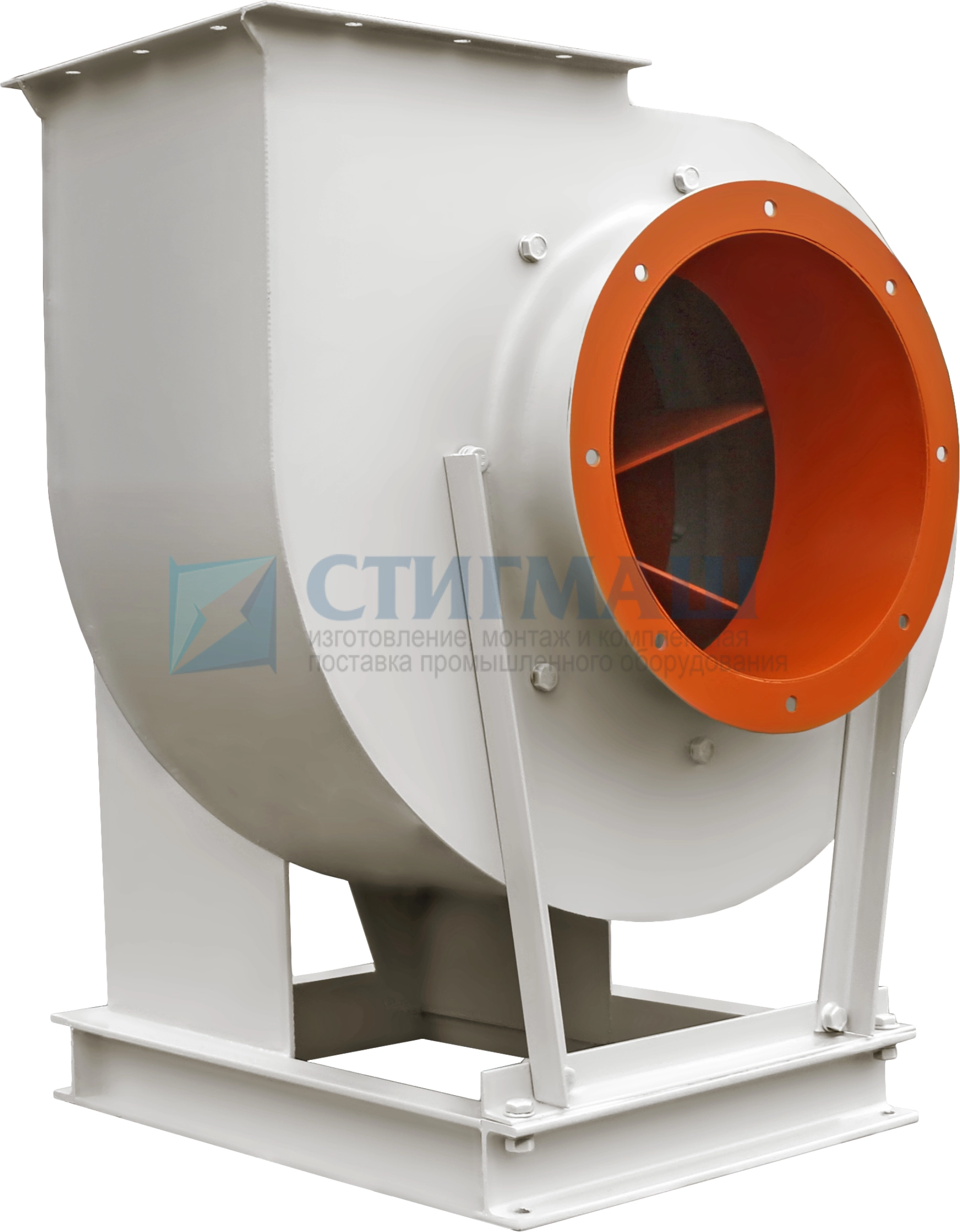

Вентилятор пылевой ВР 140-40 №4 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №4 исп. 1 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №4 исп. 1 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №4 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
54, 70,5, 81 |
|
Объем вентилятора, м³
|
2,2 |
| Электродвигатель | |
|
Типоразмер
|
АИР100S2, АИР100L2, АИР112М2 |
|
Мощность, кВт
|
4,0, 5,5, 7,5 |
|
Частота вращения, мин-1
|
3000, 2870 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
2,5-4,9, 2,5-6,2 |
|
Полное давление, Па
|
2790-2700, 2790-1650 |
| Виброизоляторы | |
|
Тип
|
ДО39 |
|
Кол-во
|
4 |
Положение корпуса вентиляторов ВР 140-40 исп-1.
1-е исполнение
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 840 | 332 | 382 | 641 | 357 | 307 | 840 | 332 | 282 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 741 | 307 | 284 | 664 | 282 | 508 | 641 | 357 | 434 |
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | C | E | b | h | Lмах | L1 | L2 | L3 |
| 264 | 294 | 280 | 240 | 260 | 520 | 700 | 168 | 93 | 10 |
| L4 | L5 | t1 | t2 | T1 | T2 | T3 | T4 | n1 | n2 |
| 460 | 320 | 110 | 95 | 110 | 95 | 320 | 285 | 1 | 1 |
