Вентилятор пылевой ВР 140-40 №2,5 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №2,5 исп. 1 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №2,5 исп. 1 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №2,5 исп. 1 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
23, 24,5 |
|
Объем вентилятора, м³
|
1,2 |
| Электродвигатель | |
|
Типоразмер
|
5А80МА2, 5А80МВ2 |
|
Мощность, кВт
|
1,5, 2,2 |
|
Частота вращения, мин-1
|
2850 |

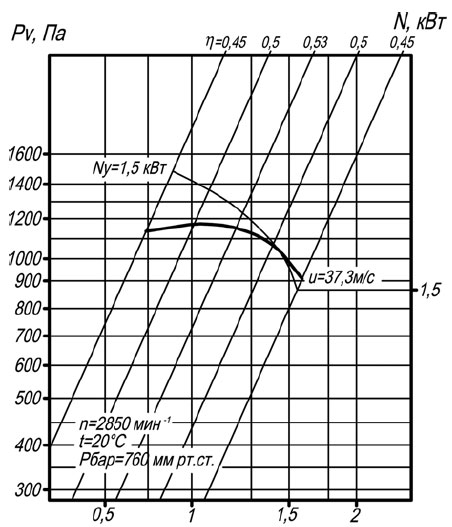

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
0,73-1,4, 0,73-1,5 |
|
Полное давление, Па
|
1130-1040, 1130-860 |
| Виброизоляторы | |
|
Тип
|
ДО38 |
|
Кол-во
|
4 |
Положение корпуса вентиляторов ВР 140-40 исп-1.
1-е исполнение
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 535 | 210 | 241 | 409 | 225 | 194 | 535 | 210 | 179 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 471 | 194 | 183 | 420 | 179 | 325 | 409 | 225 | 277 |
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | C | E | b | h | Lмах | L1 | L2 | L3 |
| 140 | 170 | 175 | 150 | 162,5 | 300 | 465 | 109 | 24 | 80 |
| L4 | L5 | t1 | t2 | T1 | T2 | T3 | T4 | n1 | n2 |
| 280 | 220 | 65 | 65 | 130 | 130 | 209 | 186 | 2 | 2 |
