Вентиляторы крышные ВКРСм №7,1 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
Скачать опросный лист
Вентиляторы ВКРСм №7,1 предназначены для эксплуатации в районах с умеренным (У) и тропическим климатом (Т) 1-й категории размещения. Обеспечивают выброс воздуха в стороны.

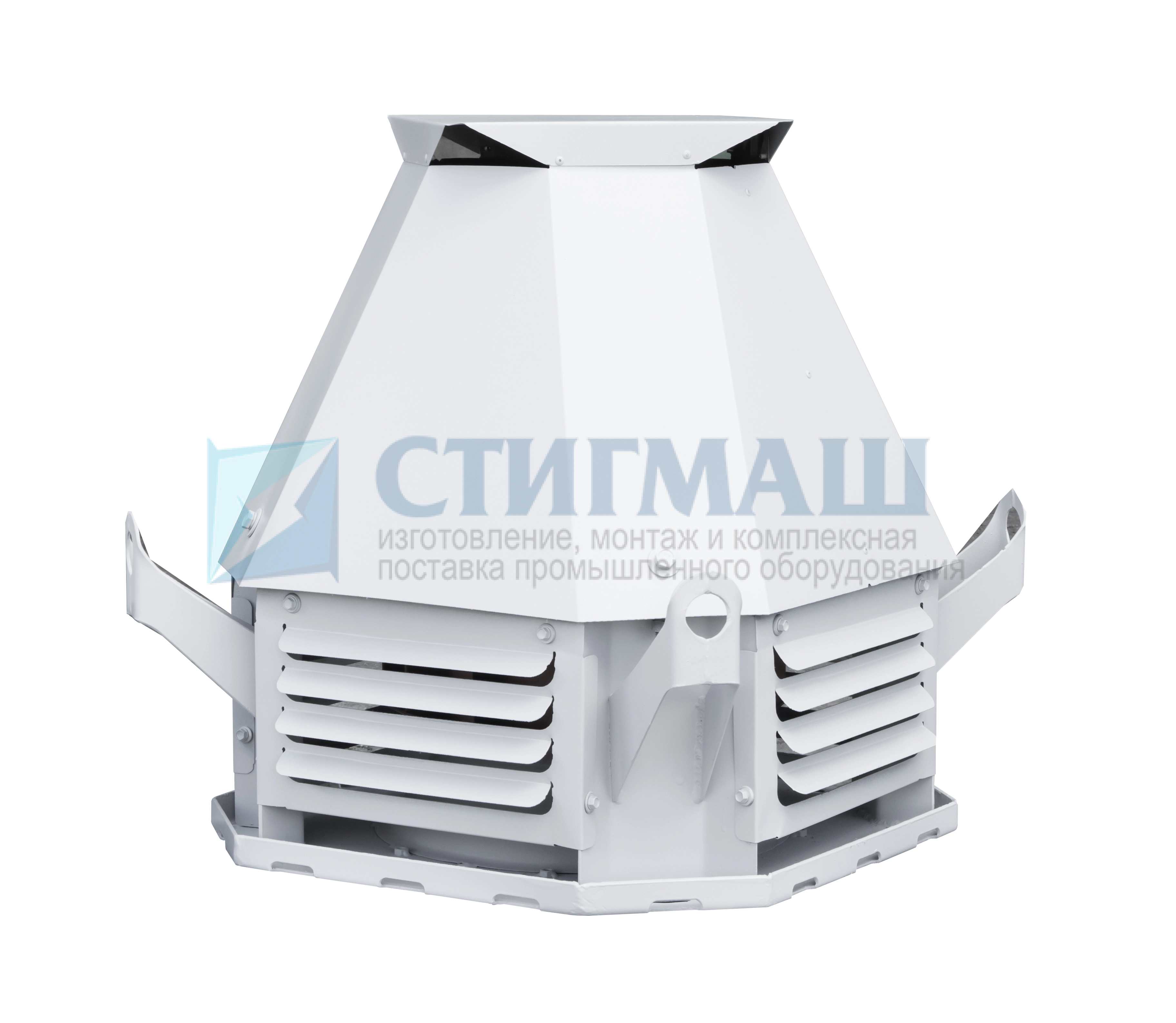

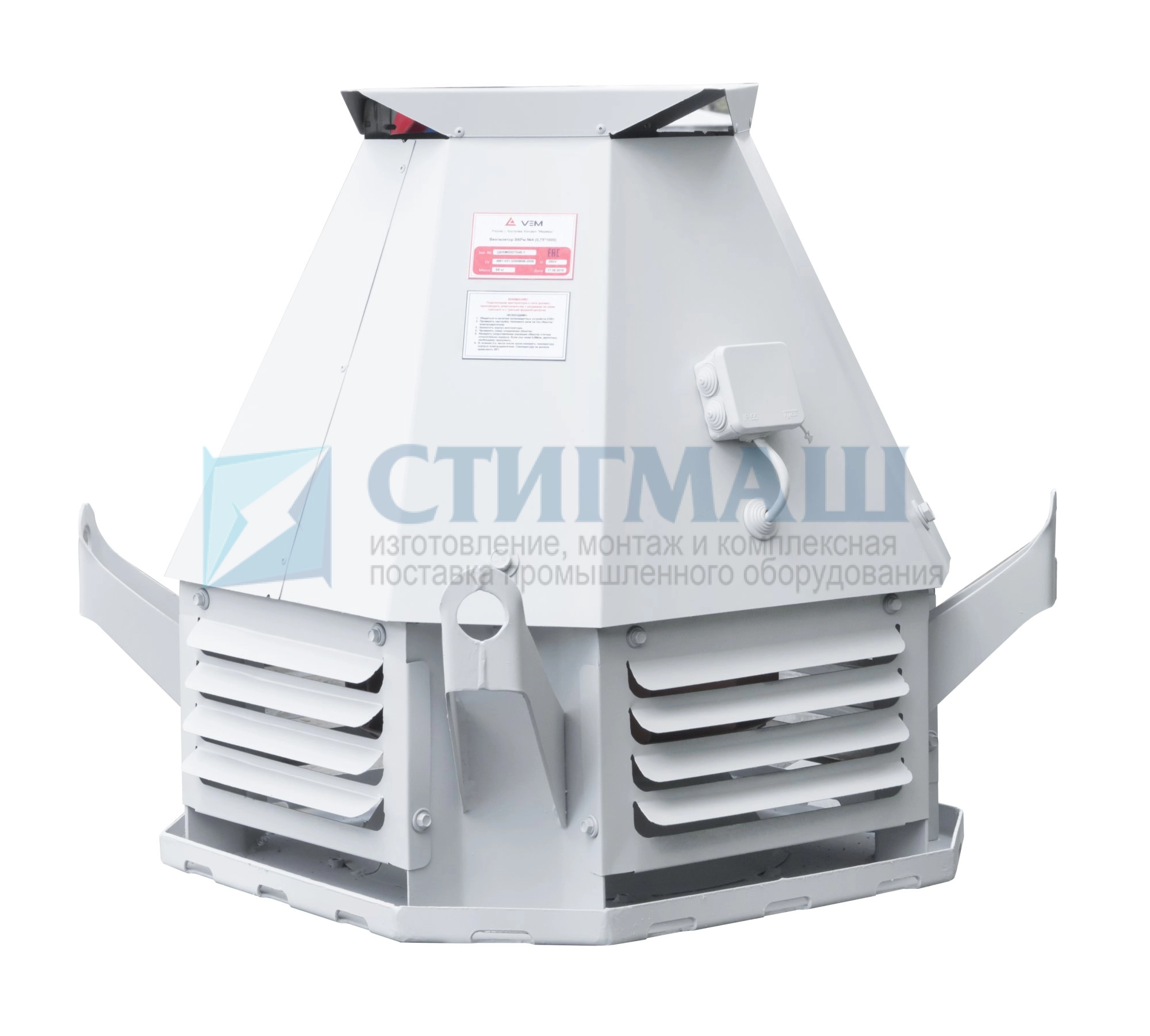

Агрегаты низкого давления с односторонним всасыванием, ВКРСм №7,1 состоят из рабочего колеса с 6 или 9 загнутыми назад лопатками, электродвигателя, рамы, колпака, диффузора, защитного ограждения. Номер типоразмера означает диаметр рабочего колеса (дм).
Вентиляторы крышные ВКРСм №7,1 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
|
Масса сухая, кг
|
161, 143, 156, 175 |
|
Производ. 10³ х м³/час
|
4,0-15,4, 6,0-23,5, 5,0-19,0, 7,0-28,0 |
|

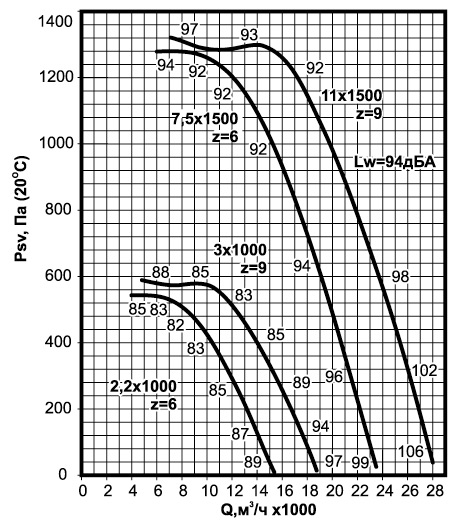

Полное давление, Па t=20 C°
|
0-550, 0-600, 0-1280, 0-1320 |
|
Частота вращения
|
2,2*1000, 7,5*1500, 3*1000, 11*1500 |
|
Число лопаток
|
6, 9 |
| D | D2 | D3 | d | d2 | B | B2 | B3 | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 772 | 660 | 595 | 16 | M8 | 910 | 1180 | 880 | 990 | 440 | 8 |
Габаритные и присоединительные размеры стаканов для ВКРСм
| D | D2 | D3 | d | B | N | Масса, кг |
|---|---|---|---|---|---|---|
| 714 | 772 | 830 | 16 | 750 | 8 | 69,5 |
Габаритные размеры клапанов и поддонов для ВКРСм
| D | D2 | D3 | d | B | C | E | H | H2 | N | N2 | Масса клапана, кг | Масса поддона, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 640 | 660 | 695 | 10 | 360 | 700 | 920 | 165 | 340 | 8 | 4 | 12,6 | 7,4 |
| Наименование вент. | Поправки ,▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
