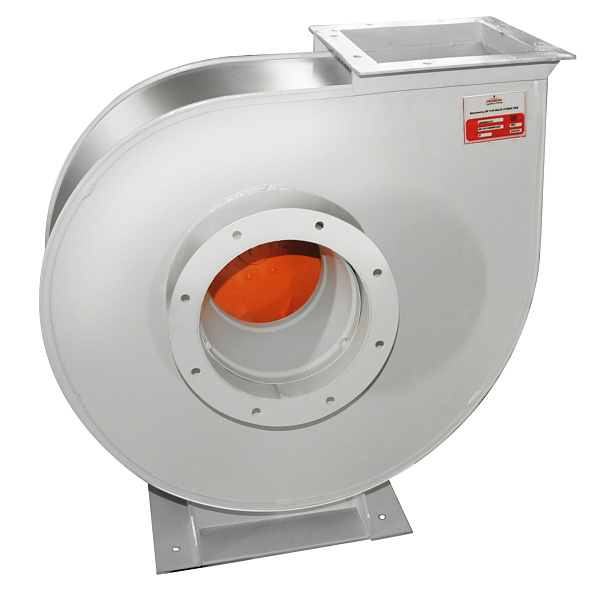

Радиальные вентиляторы ВР 5-35, 5-45

Общая информация

Кроме применения в качестве составных частей систем отопления и вентиляции, радиальные вентиляторы ВР 5-35, 5-45 используются на деревообрабатывающих и мукомольных предприятиях для оптимизации работы систем пневматической транспортировки.

Основными элементами конструкции являются рабочее колесо и спиральный поворотный корпус.

Количество лопаток — 9 (ВР 5-35) ИЛИ 10 (ВР 5-45), лопатки загнуты назад. Тип всасывания — одностороннее, правое или левое направление вращения.

Радиальные центробежные вентиляторы ВР 5-35 производятся в четырёх типоразмерах: №№ 3,55; 4; 8 и 8,5. Количество типоразмеров ВР 5-45 — три: №№ 4,25; 8 и 8,5.

В зависимости от назначения, предлагаются такие варианты исполнения:

· ВР 5-35 (5-45) — из углеродистой стали, общее назначение; · --**-- К — специального назначения, коррозионностойкие, из нержавеющей стали; · --**-- РВ — из разнородных металлов и сплавов, взрывозащищённые.

Эксплуатация

Вентиляторы работают в условиях умеренного (У) и тропического (Т) климата в диапазоне температур -45°С … +40°С и -10°С … +50°С соответственно. Категории размещения первая, вторая и третья: на открытом воздухе, под навесом, в помещении без климатических систем. При размещении по 1 и 2 категориям необходимо обеспечить защиту электродвигателя от попадания прямых солнечных лучей. Следует избегать применения нескольких вентиляторов одновременно без элементов сети, а также не монтировать изделия в зонах пребывания людей.
