Вентилятор дутьевой ВД-2,7 исп 1
Цена по запросу
Усли у вас возникли трудности с подбором оборудования, заполните опросный лист, и наши специалисты помогут вам в этом.
Скачать опросный лист
Скачать опросный лист
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Вентилятор дутьевой ВД-2,7 исп 1
Цена по запросу
Усли у вас возникли трудности с подбором оборудования, заполните опросный лист, и наши специалисты помогут вам в этом.
Скачать опросный лист
Скачать опросный лист
Характеристики
|
Мощность, кВт
|
1,5 |
|
Масса не более, кг
|
45, 42 |
|
Электродвигатель
|
5А80МВ4, 5А80МА2 |
|
Частота вращения, мин^-1
|
1500, 3000 |

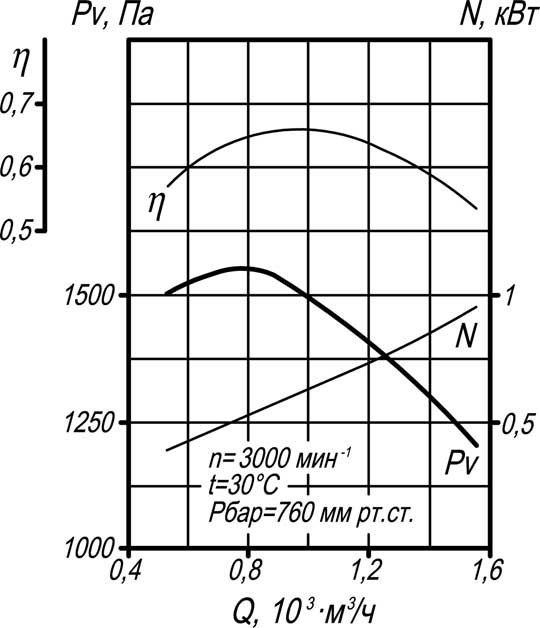

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
500, 1000 |
|
Полное давление, Па
|
375, 1500 |

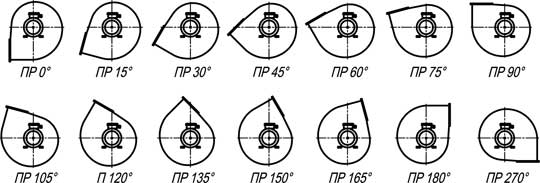

Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ПР).

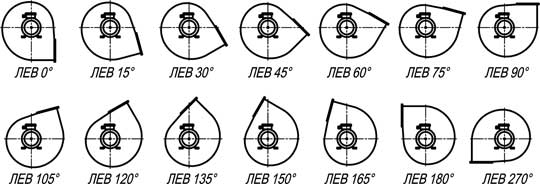

Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ЛЕВ).

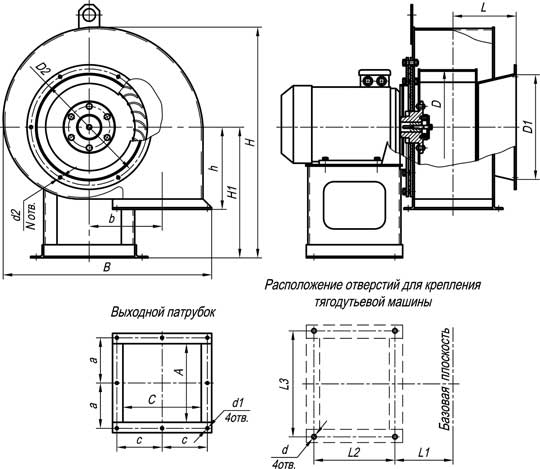

Габаритные и присоединительные размеры тягодутьевых машин ВД и Д №2,5; №2,7; №3,5
| Типоразмер машины | D | D1 | D2 | H | H1 | h | B | b | A | C |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 255 | 252 | 280 | 542 | 320 | 185 | 466 | 162,5 | 175 | 175 |
| 2,7 | 270 | 205 | 280 | 556 | 315 | 198 | 502 | 175,5 | 160 | 189 |
| 3,5 | 360 | 286 | 350 | 587 | 272 | 272 | 658 | 227,5 | 253 | 250 |
| 3,5 (3000мин-1) | 360 | 286 | 350 | 587 | 272 | 272 | 658 | 227,5 | 200 | 250 |
| Типоразмер машины | a | c | L | L1 | L2 | L3 | d | d1 | d2 | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 102,5 | 102,5 | 140 | 138 | 190 | 220 | 12 | 7 | 7 | 8 |
| 2,7 | 85 | 109 | 135 | 145 | 175 | 180 | 12 | 7 | 7 | 6 |
| 3,5 | 140 | 145 | 185 | 222 | 200 | 392 | 18 | 11 | 9 | 8 |
| 3,5 (3000мин-1) | 115 | 145 | 158 | 222 | 200 | 392 | 18 | 11 | 9 | 8 |
