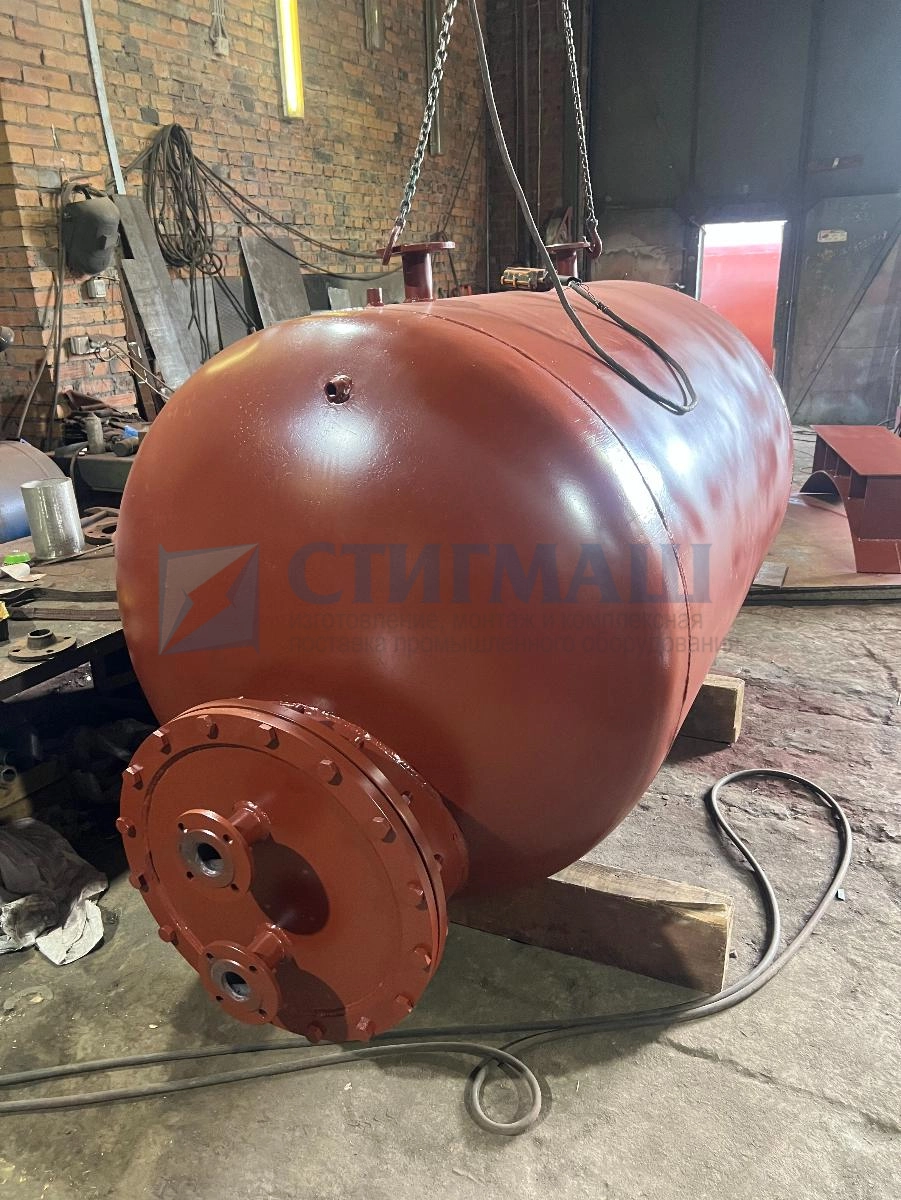

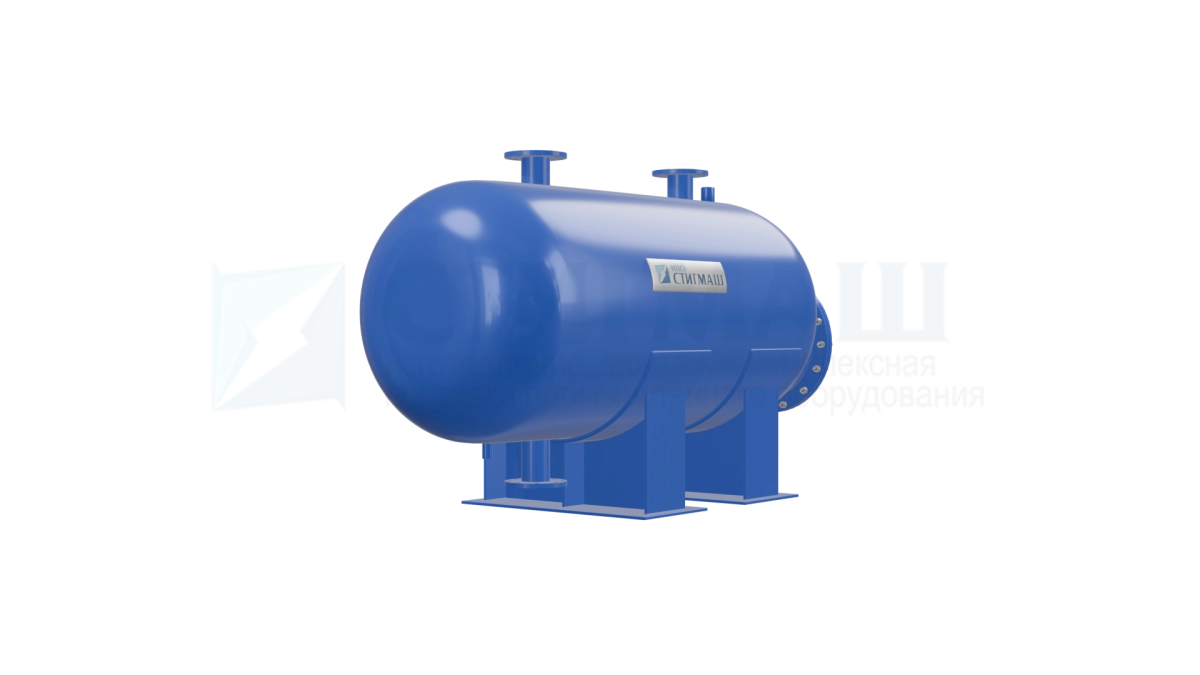

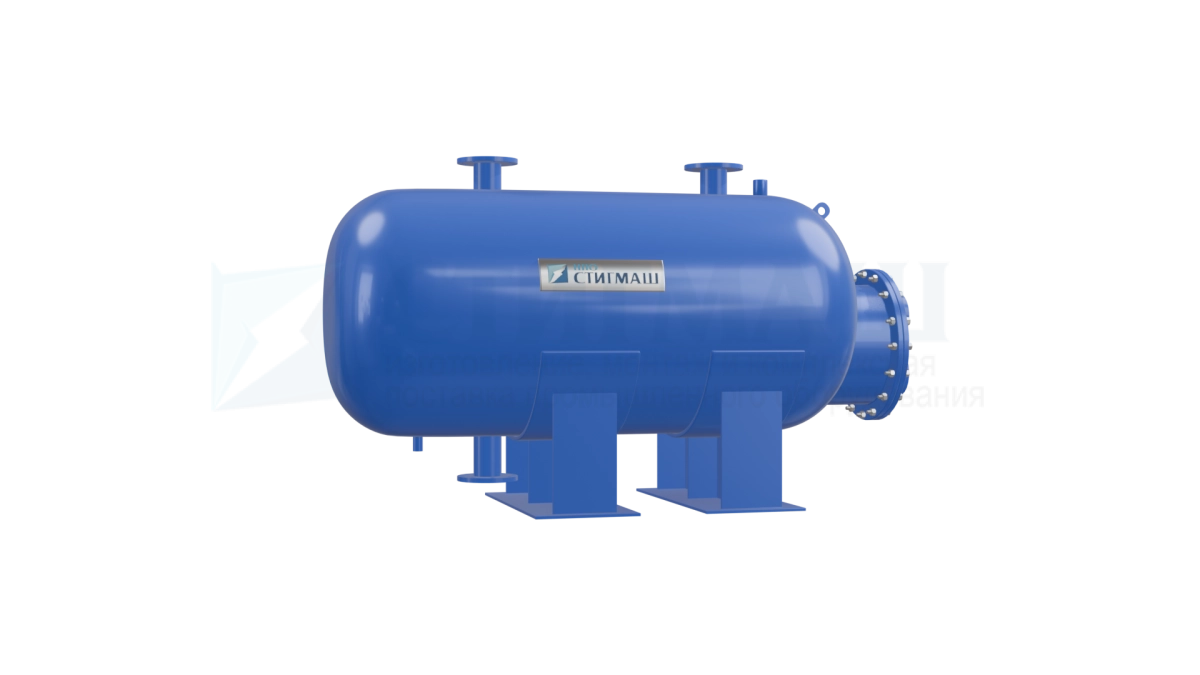

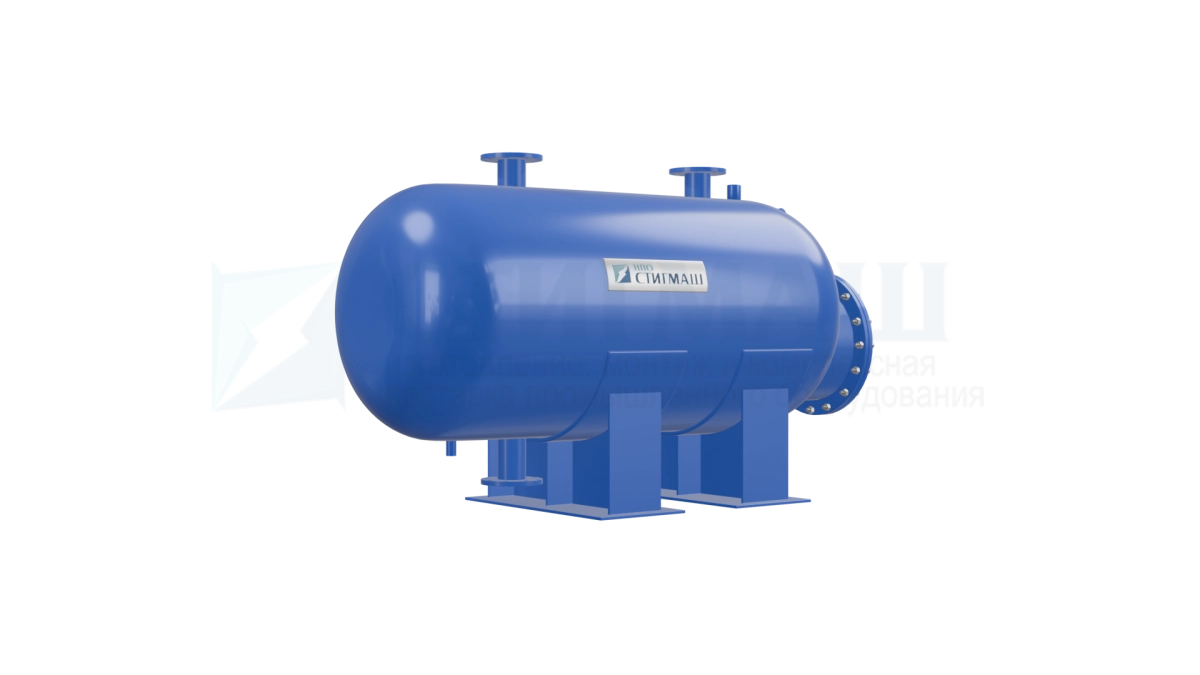

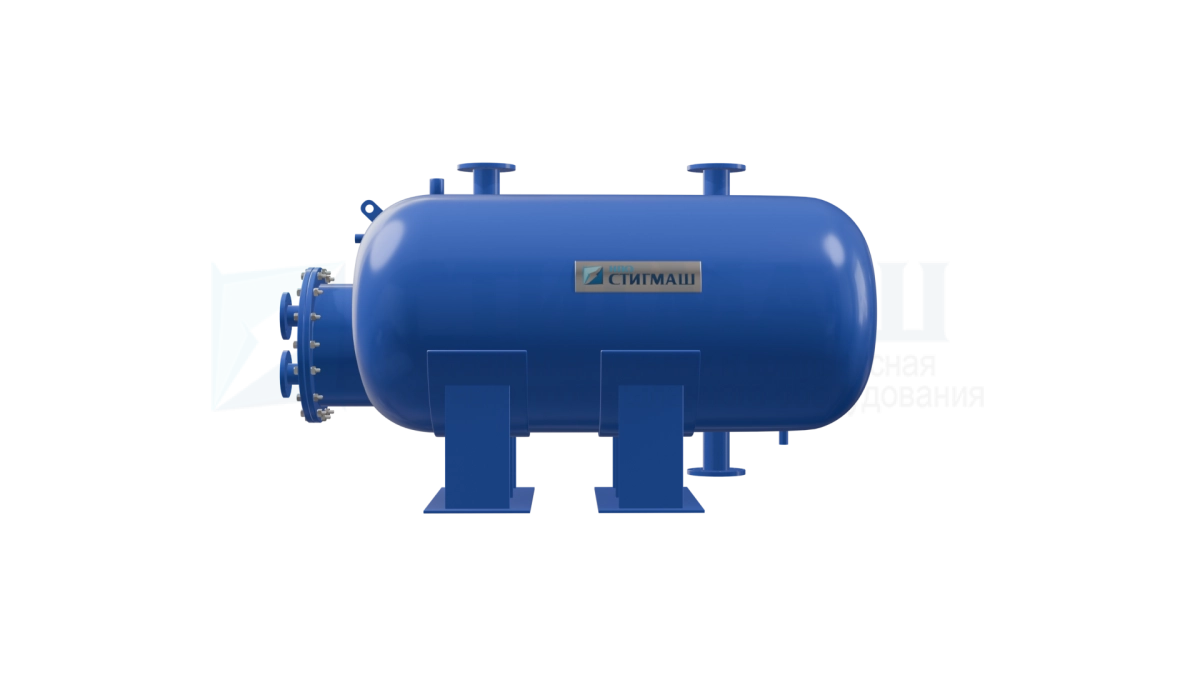

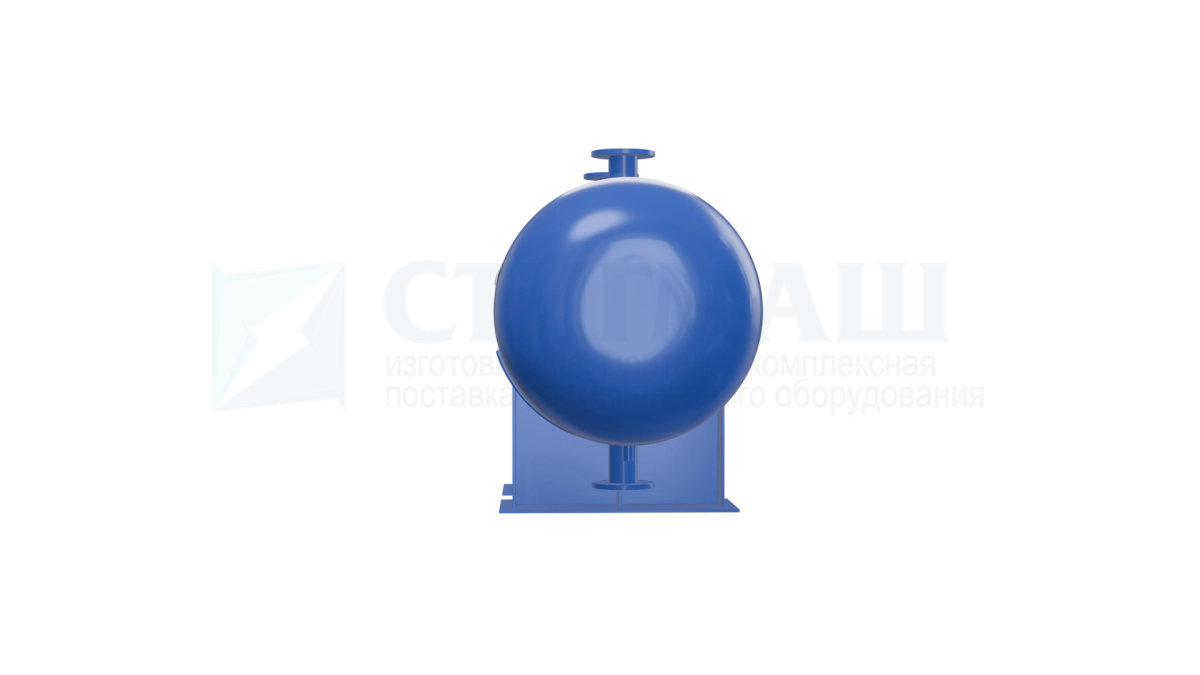

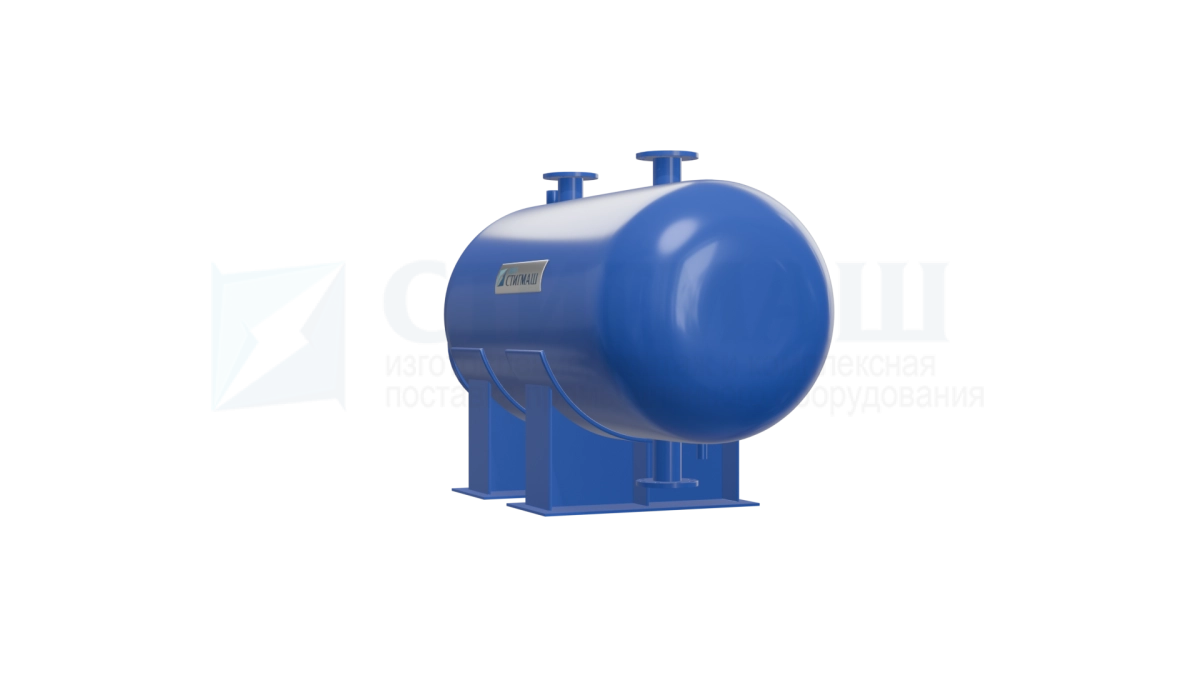

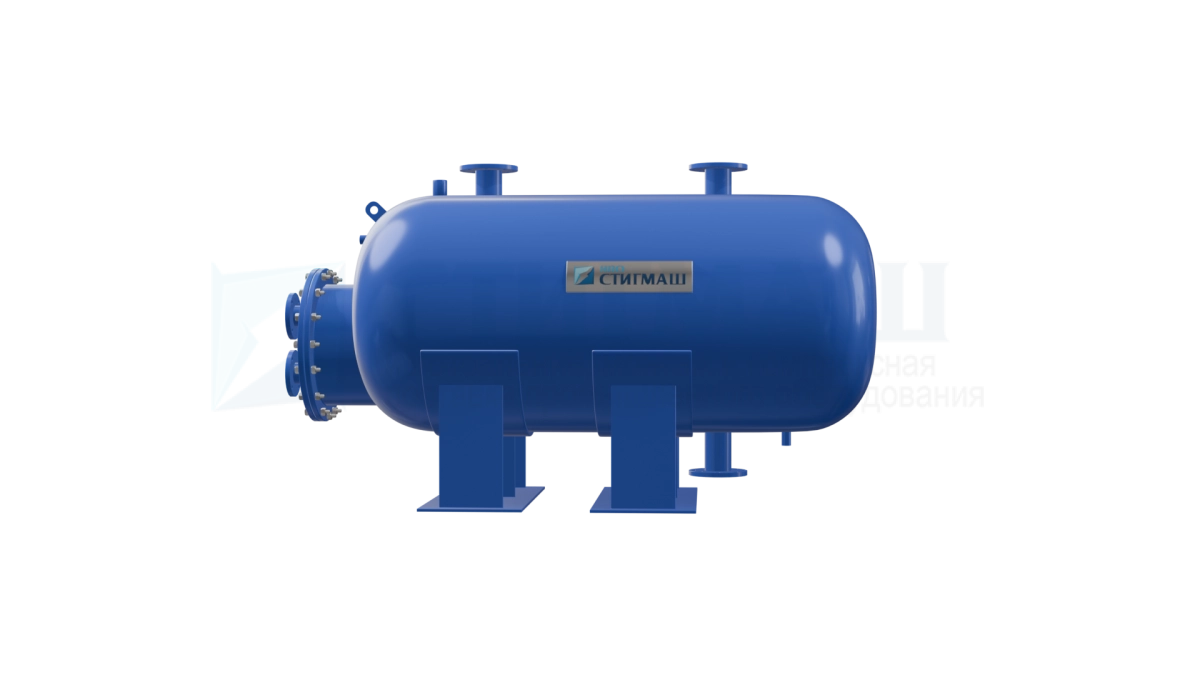

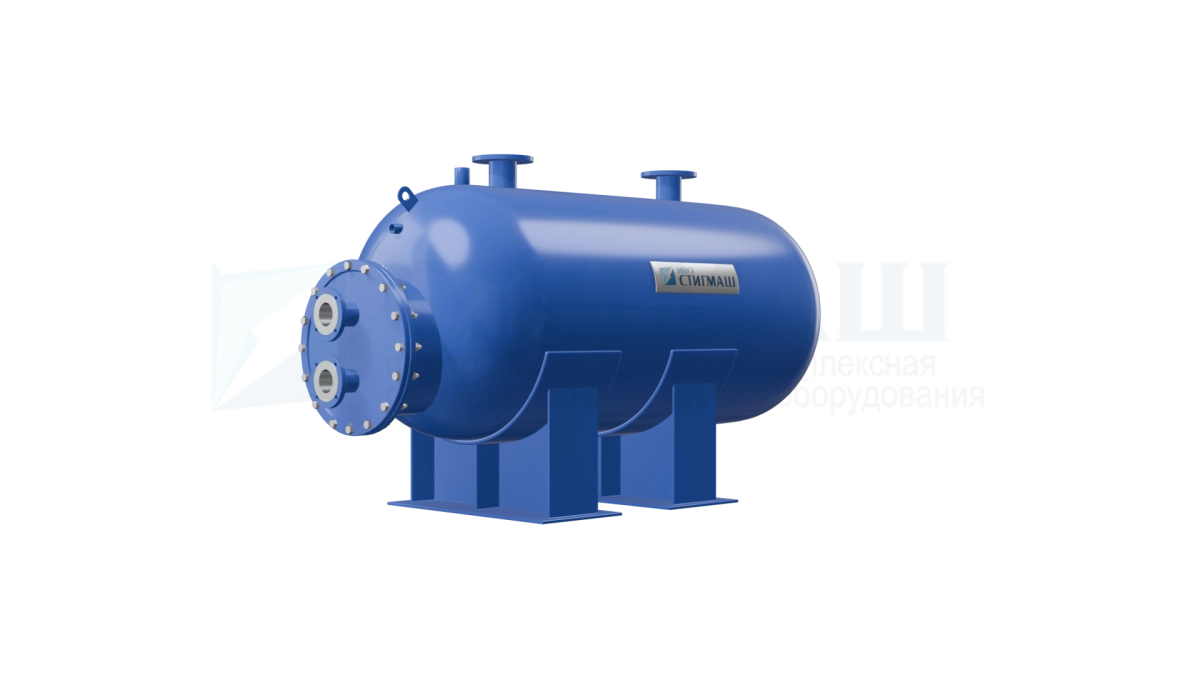

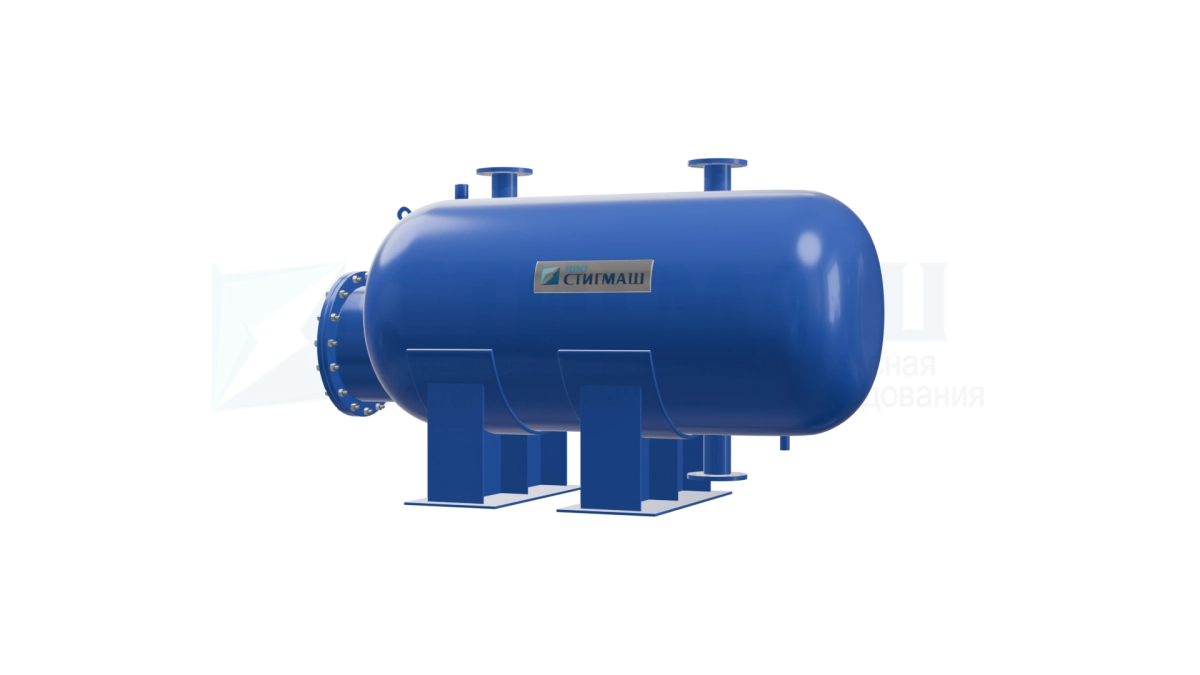

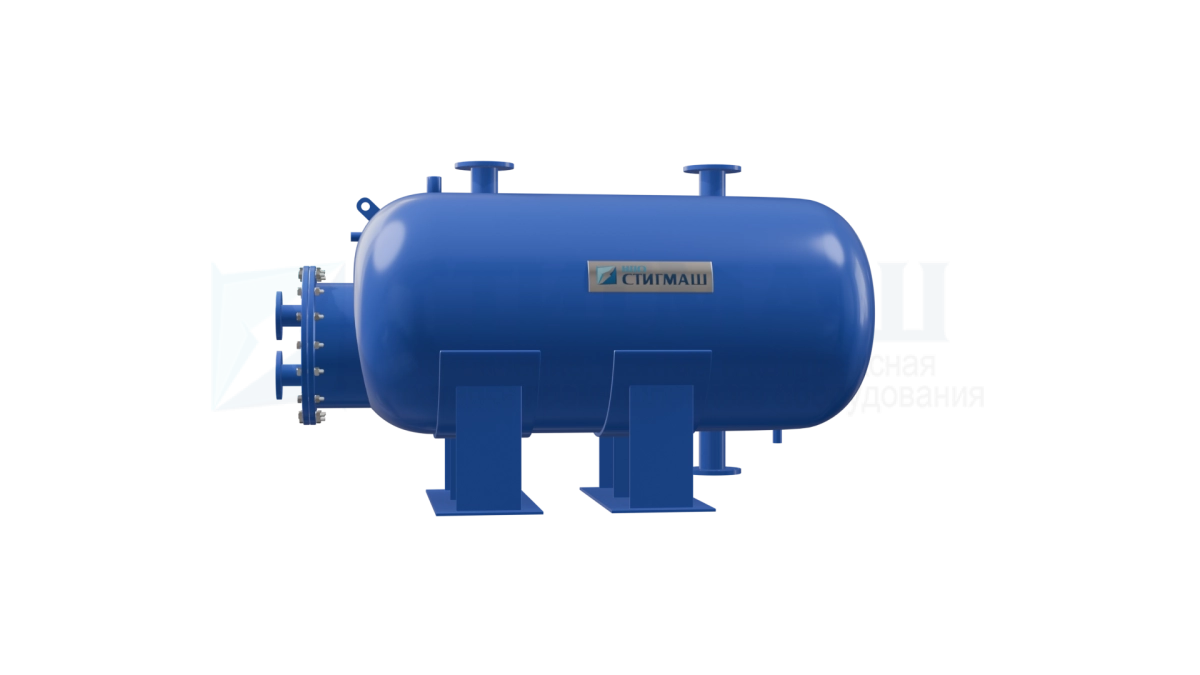

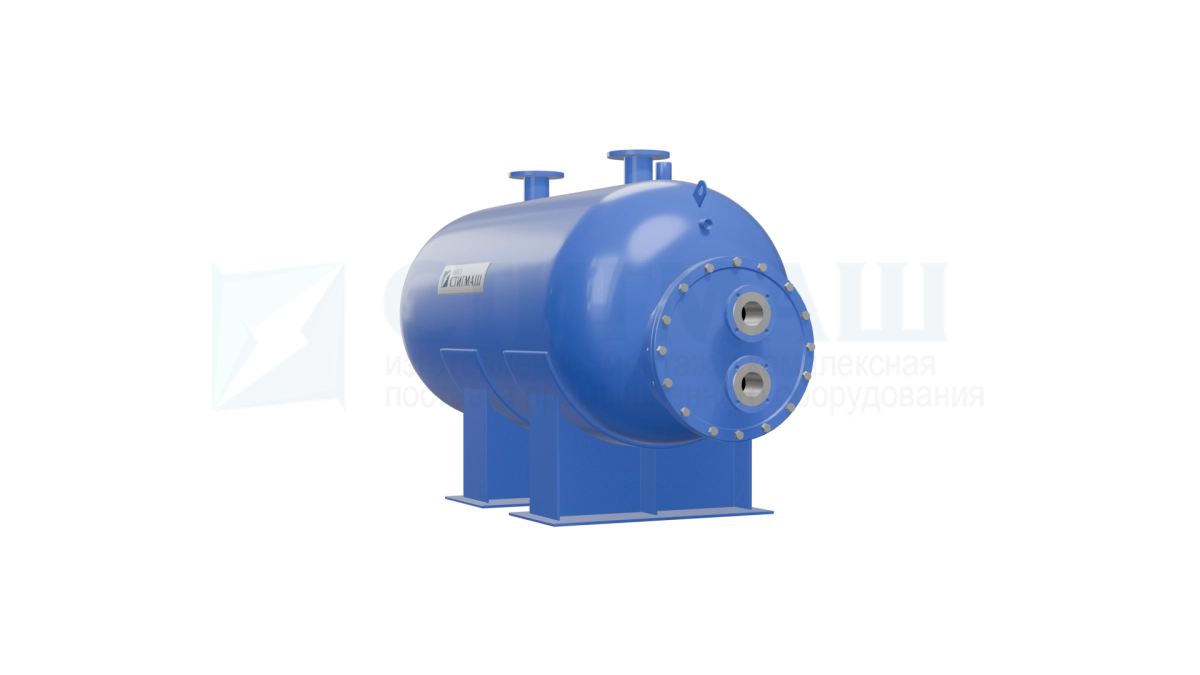

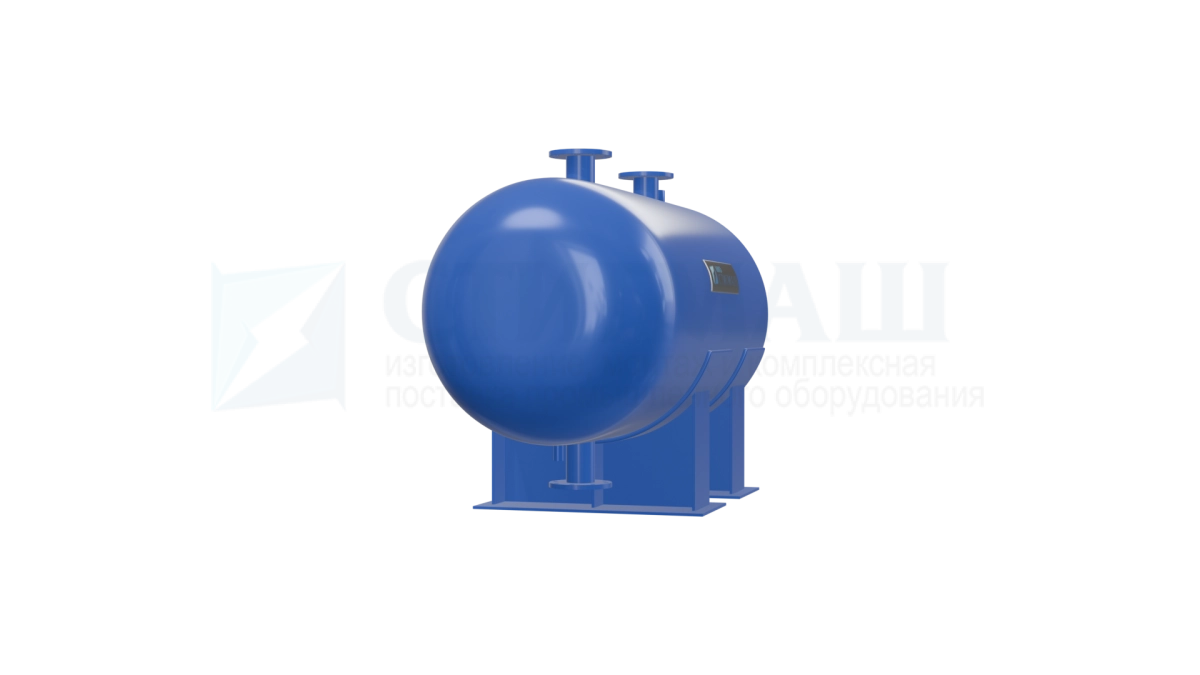

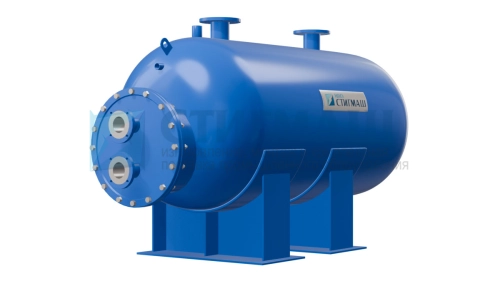

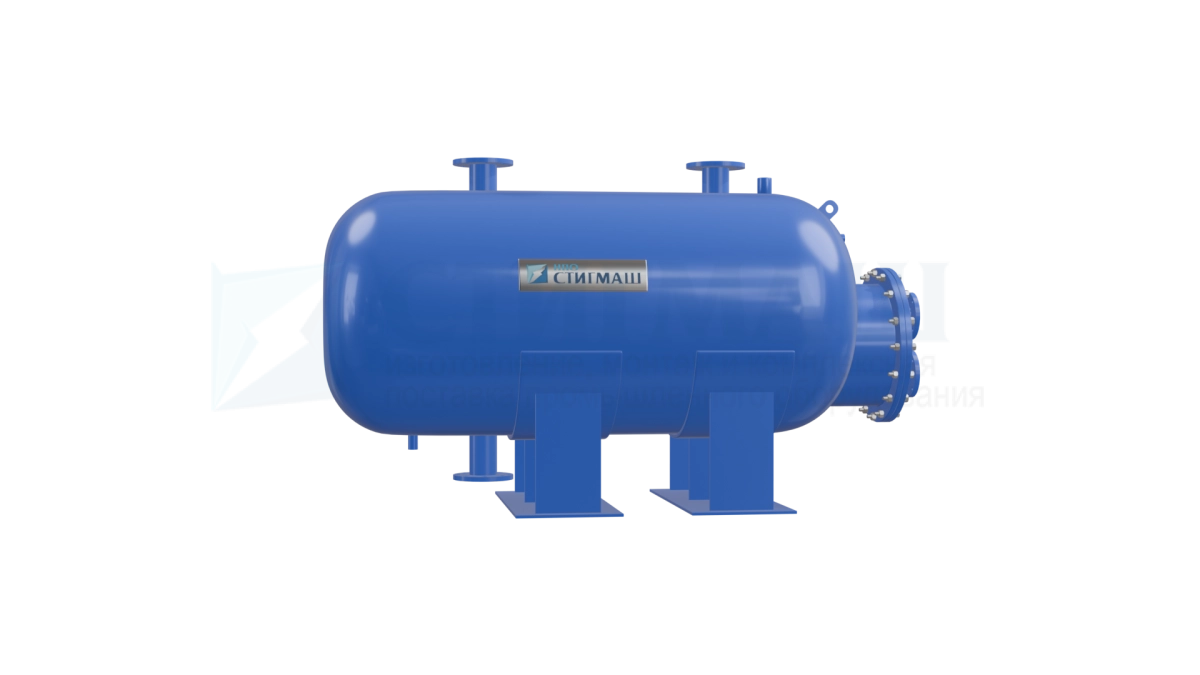

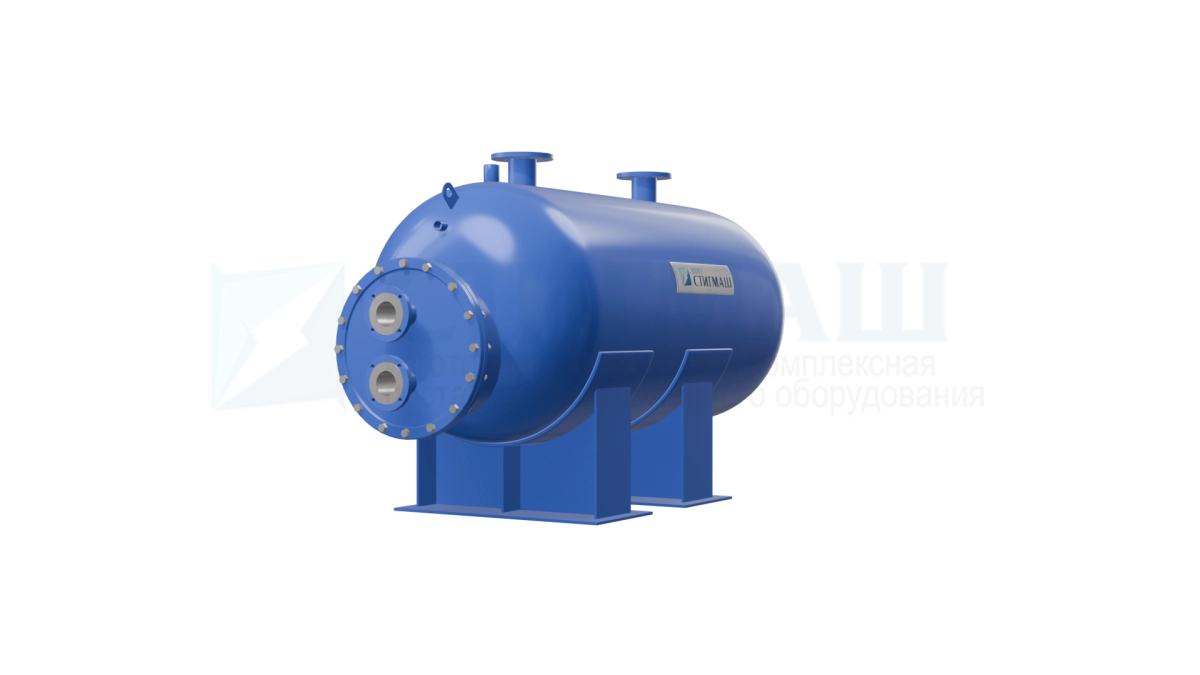

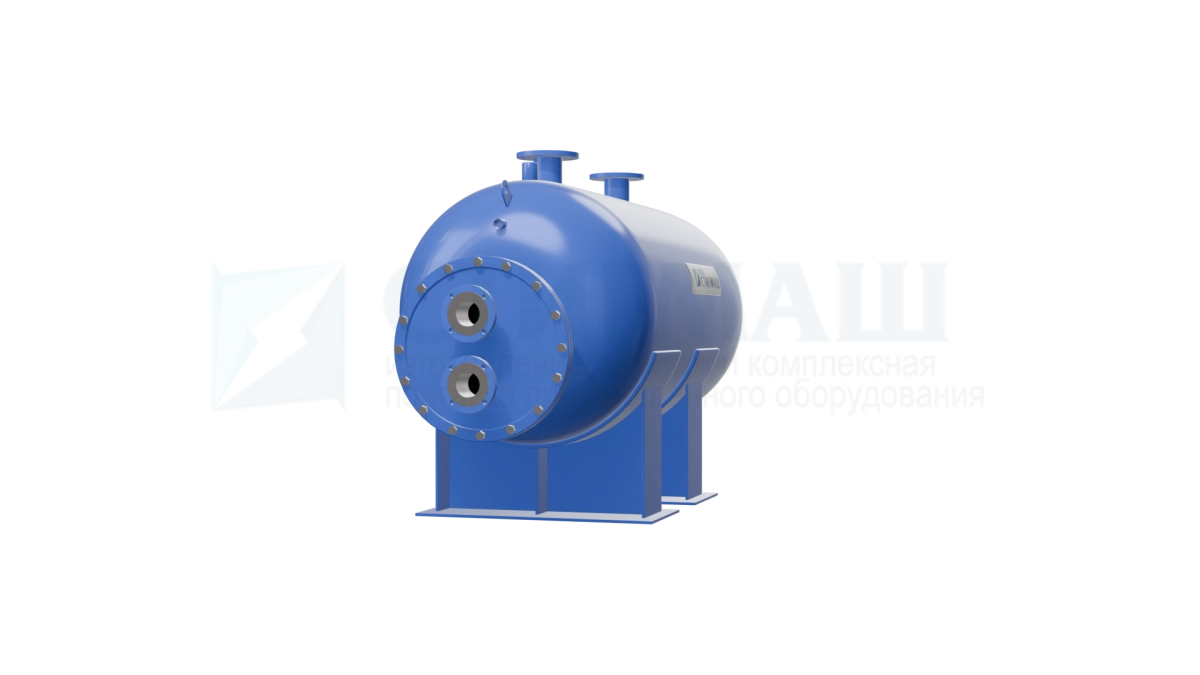

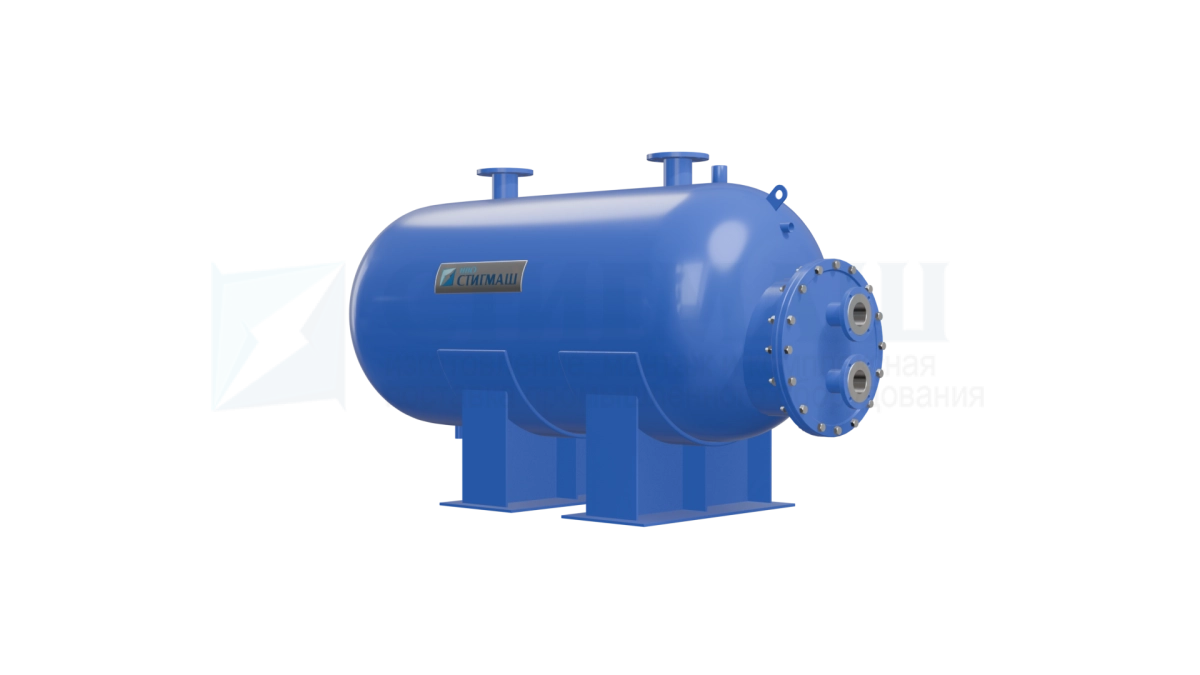

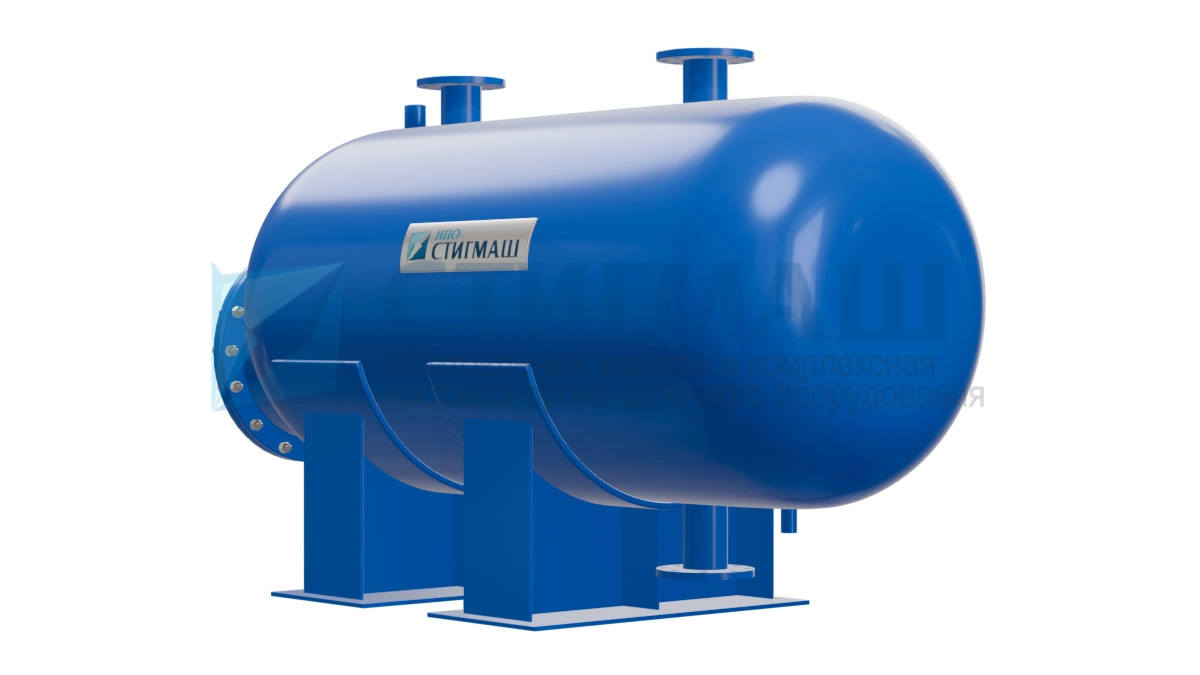

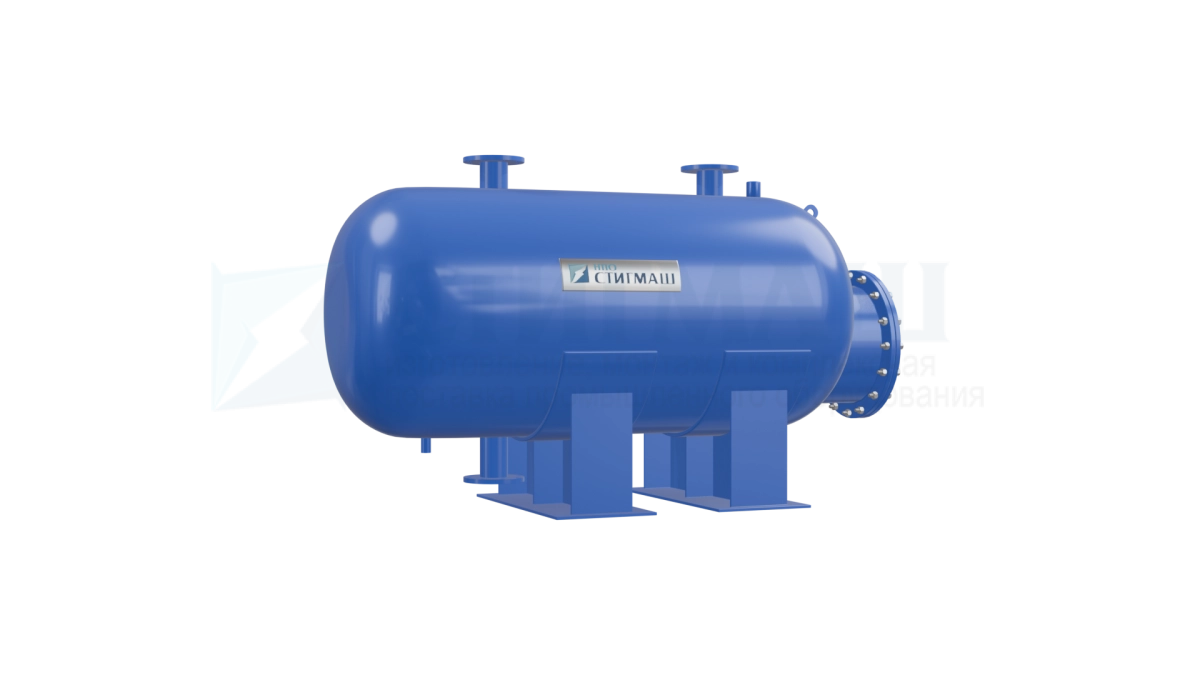

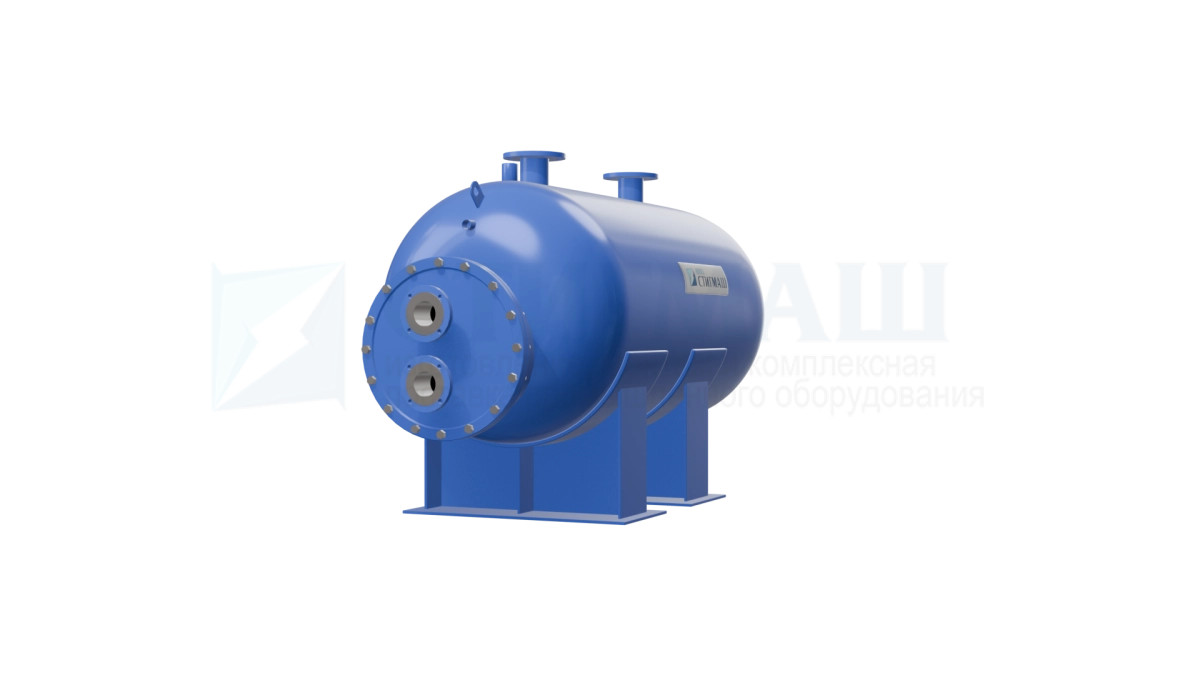

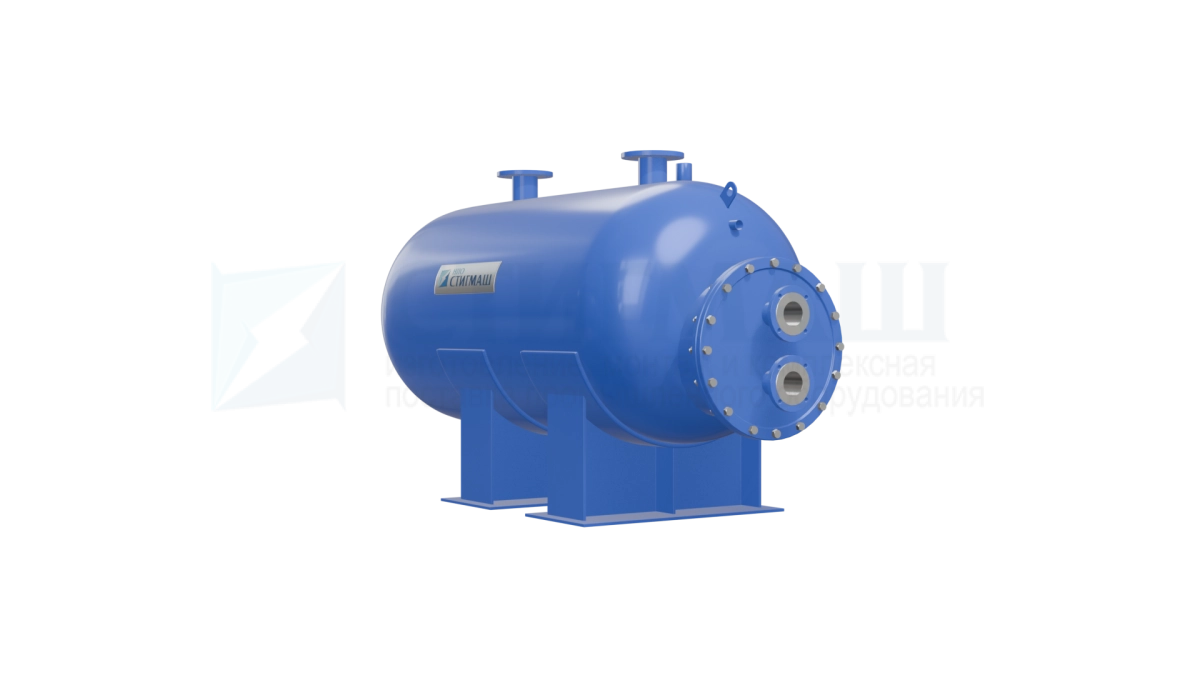

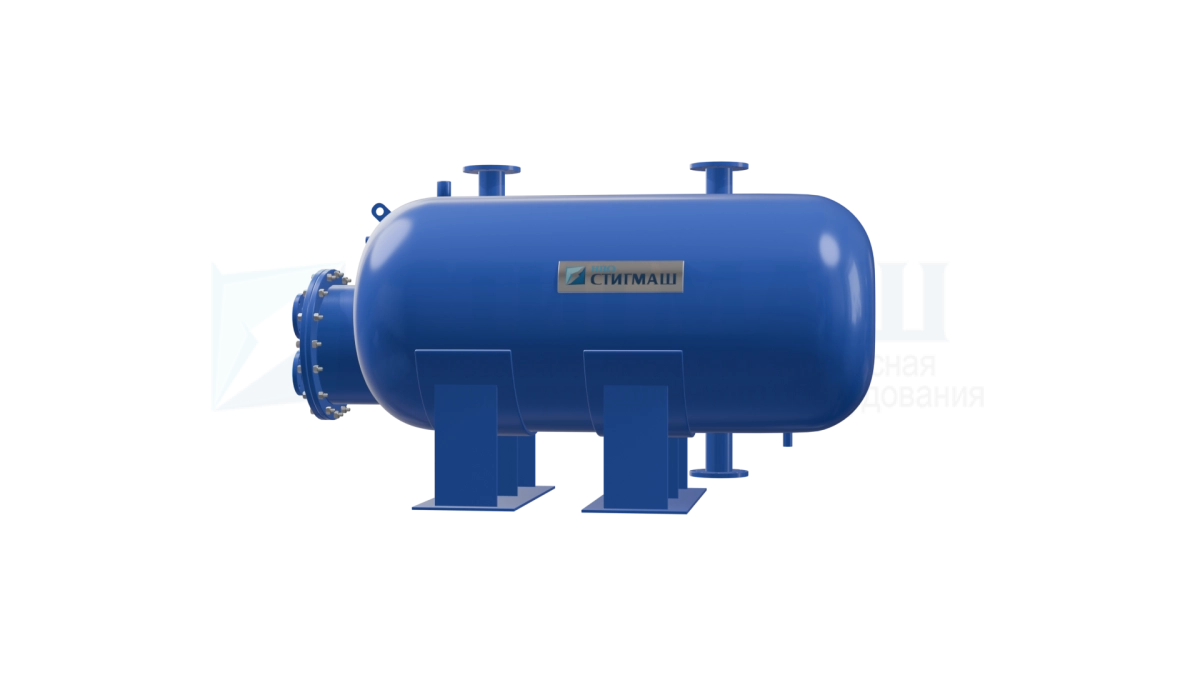

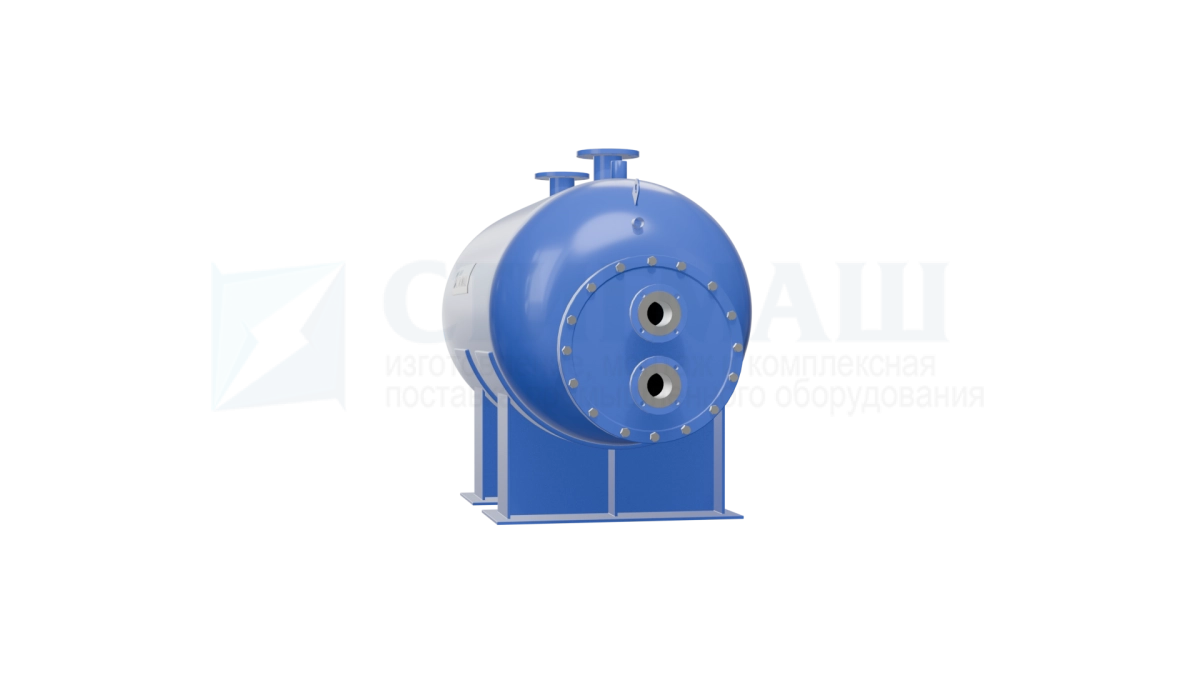

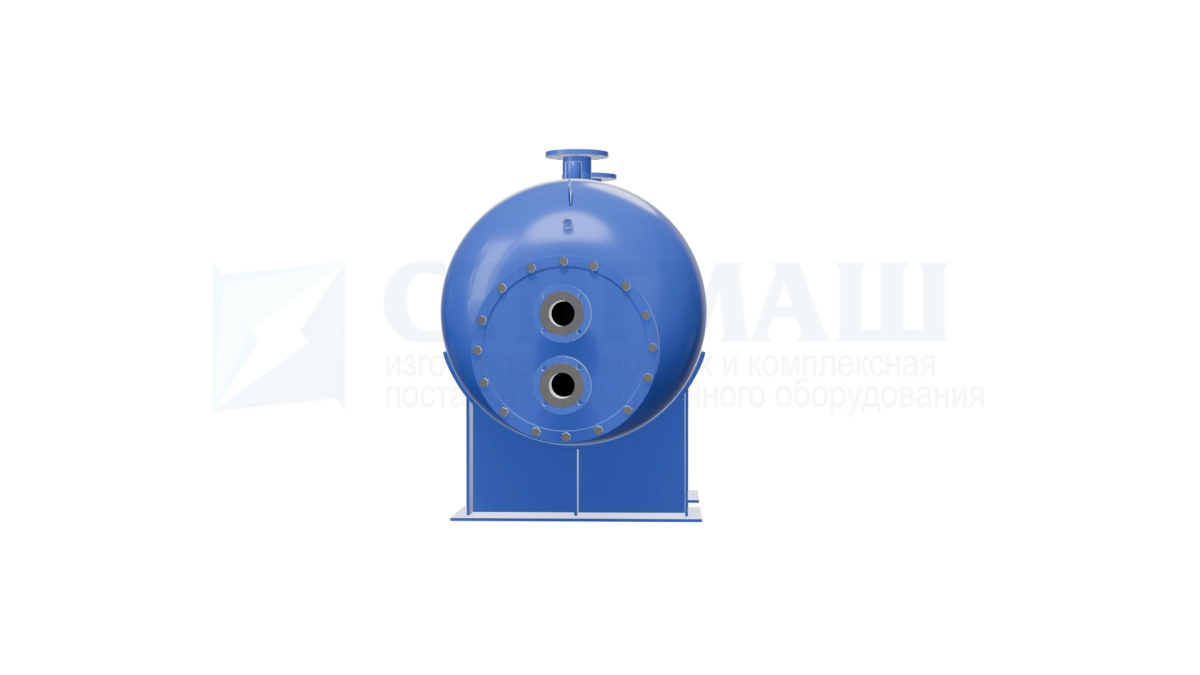

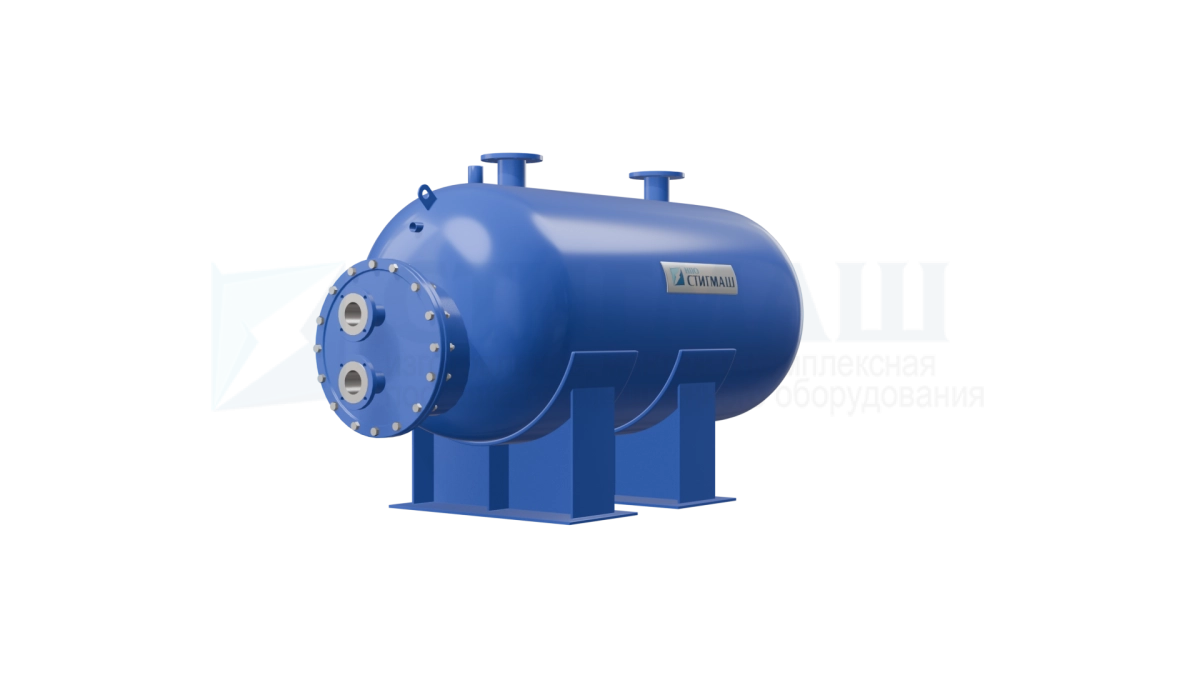

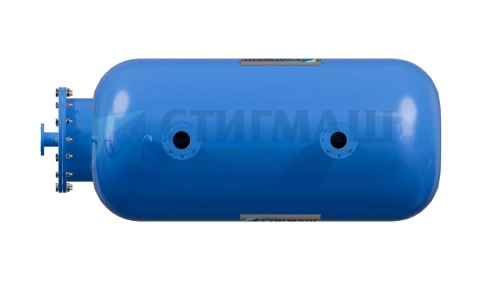

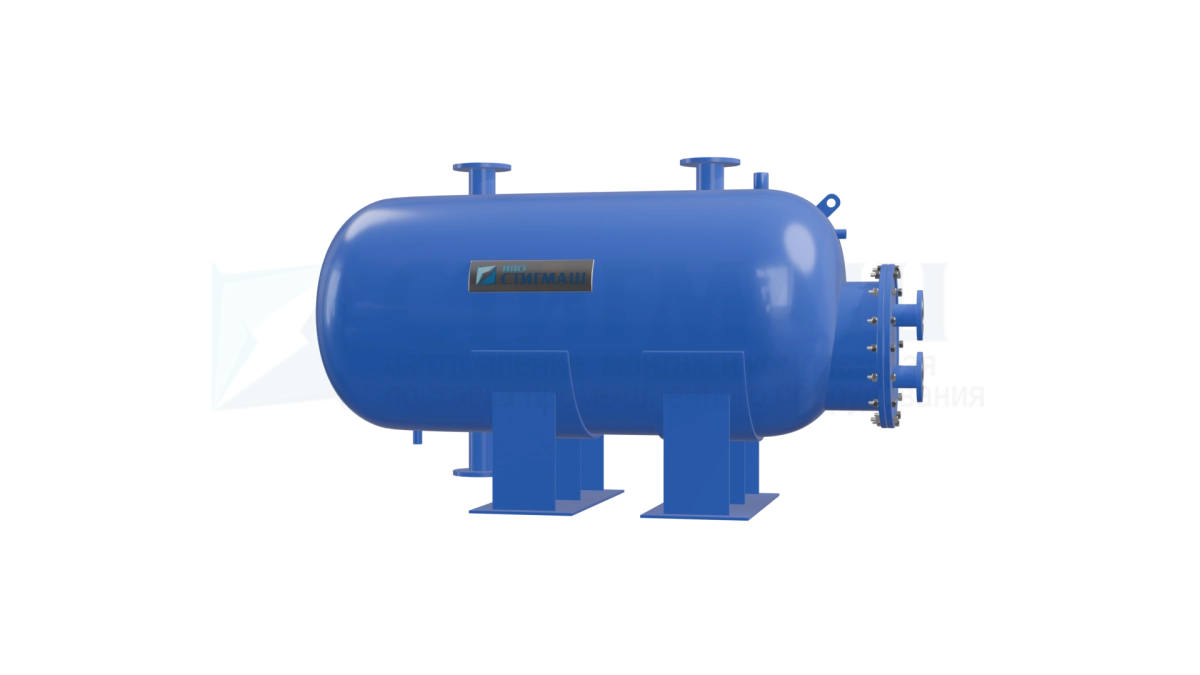

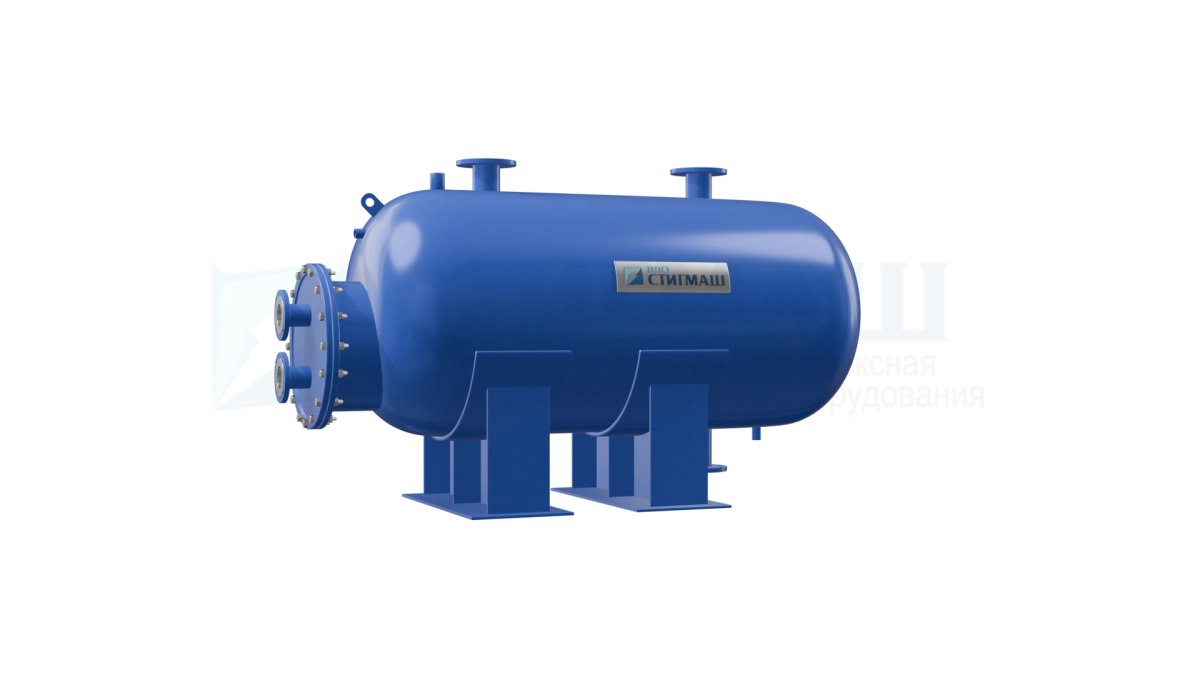

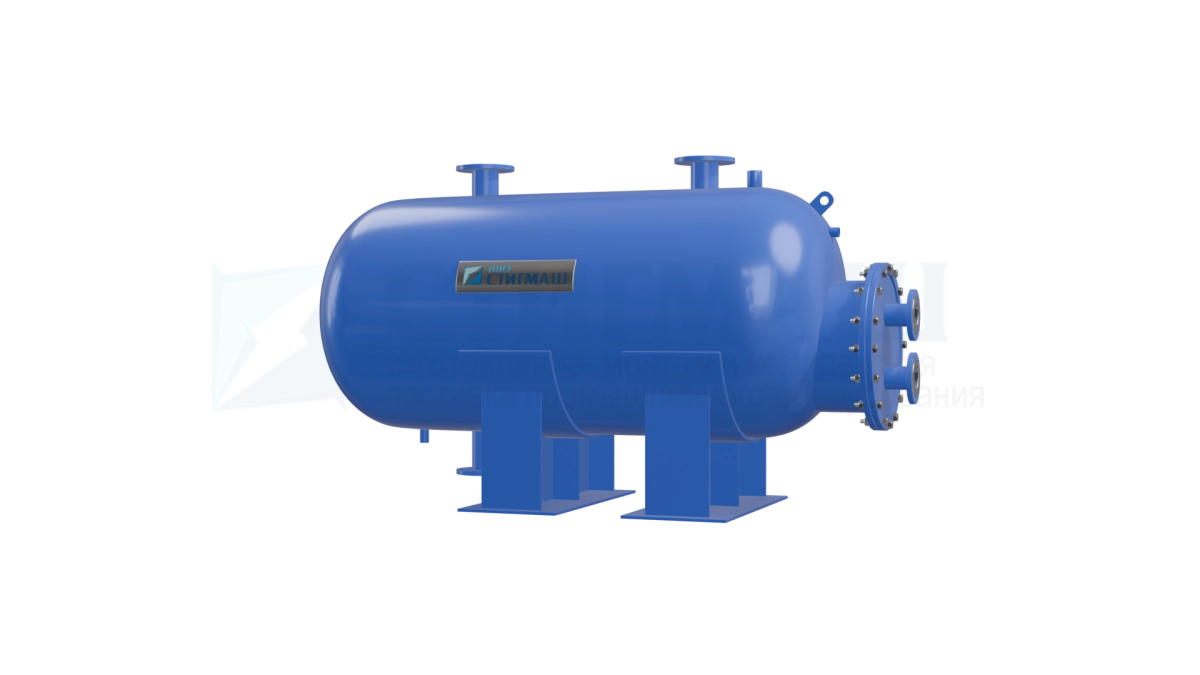

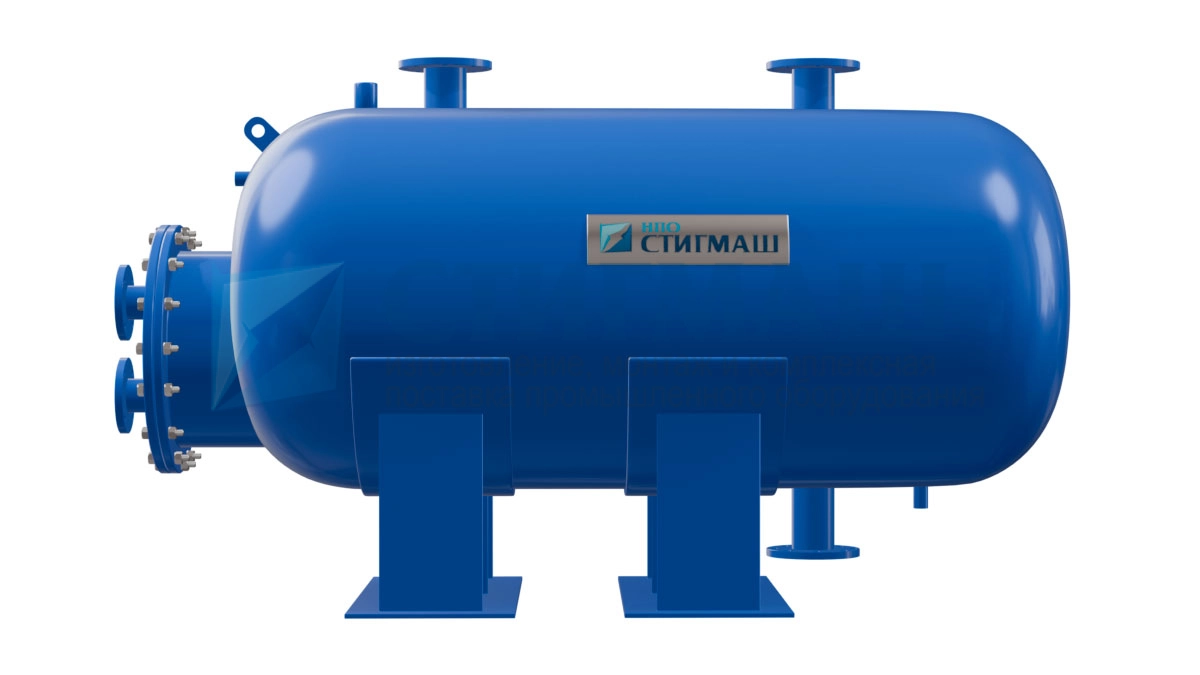

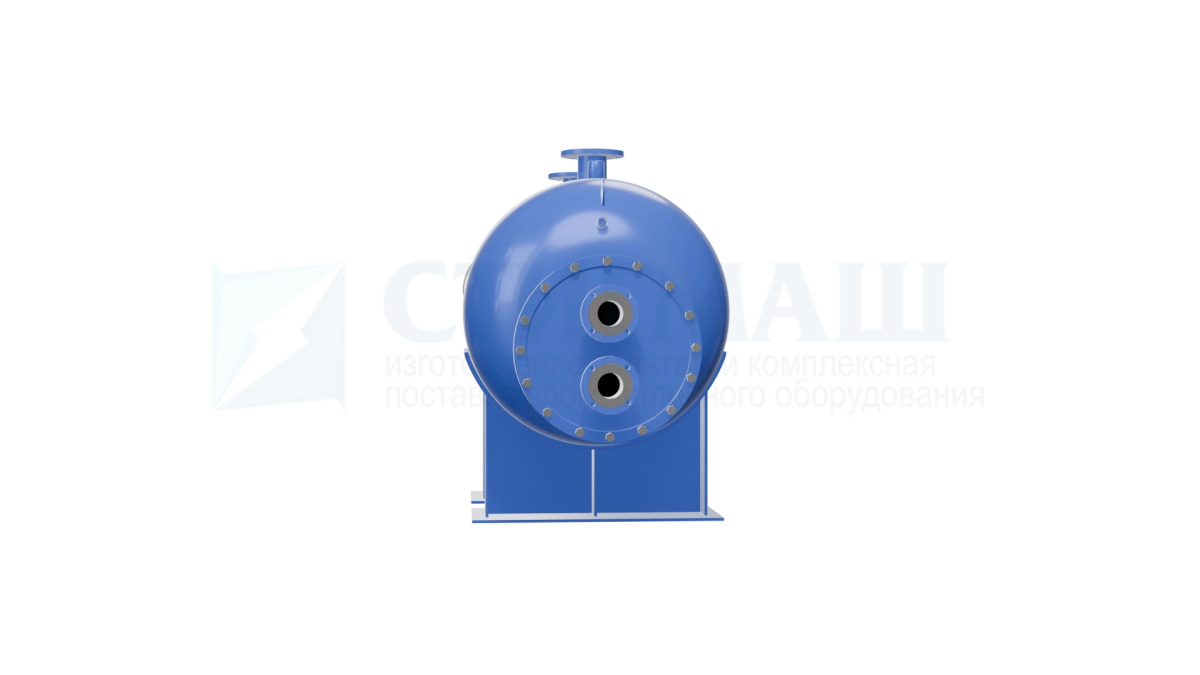

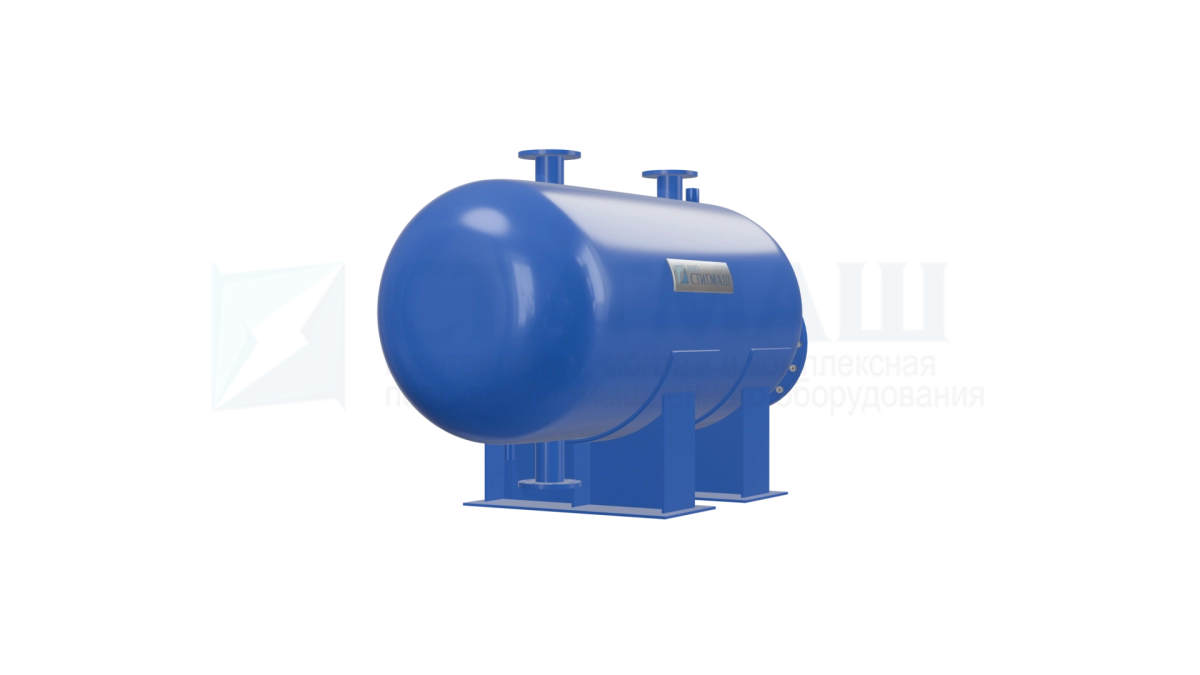

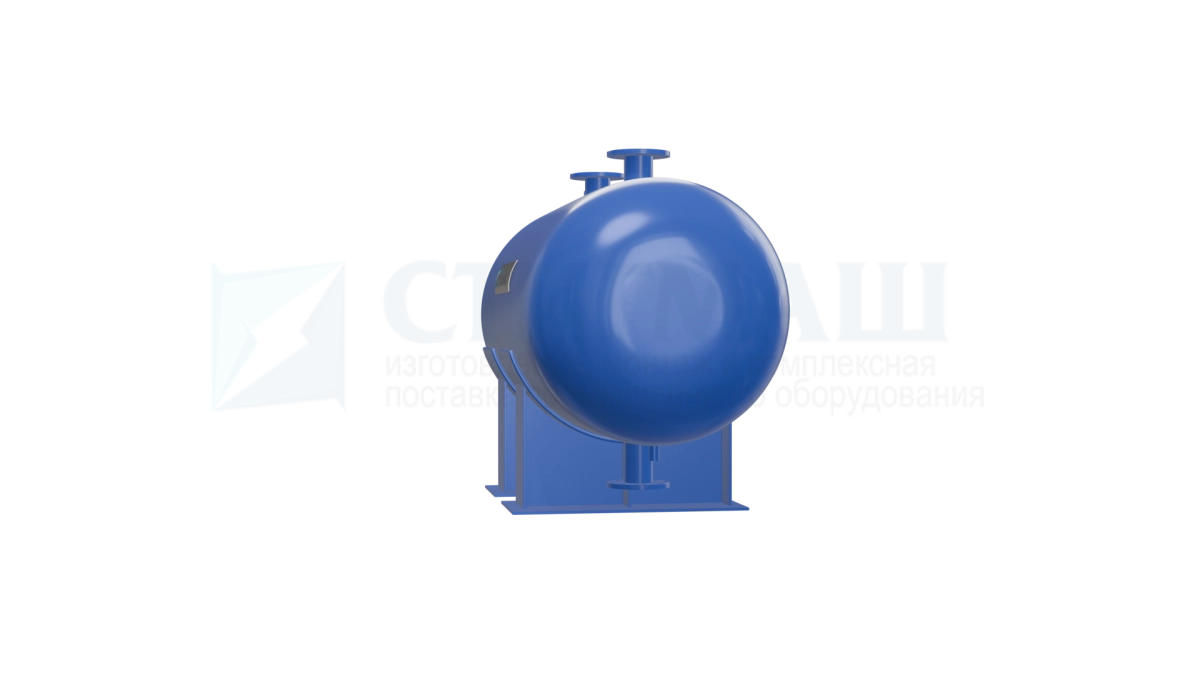

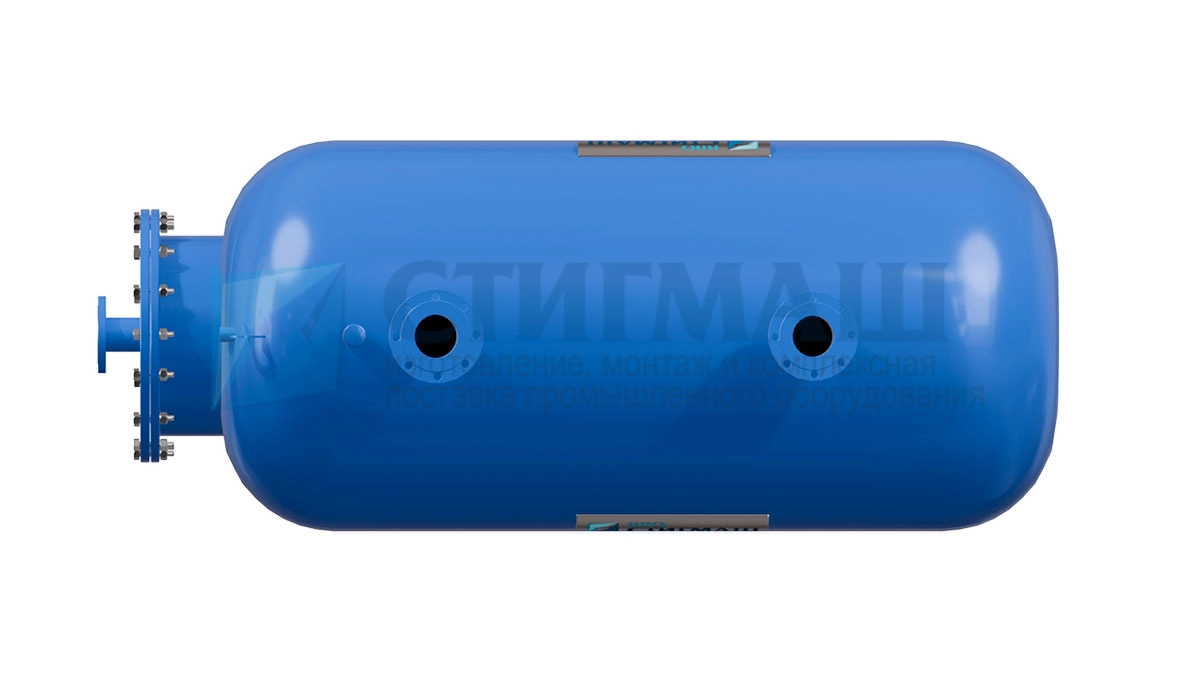

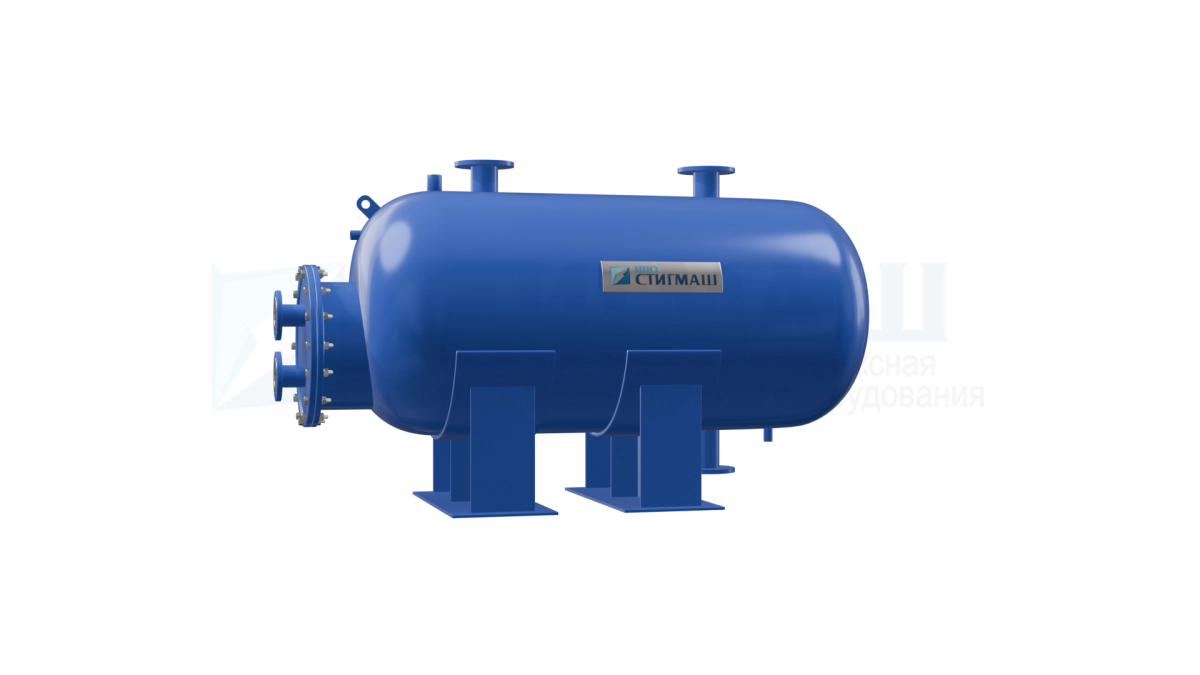

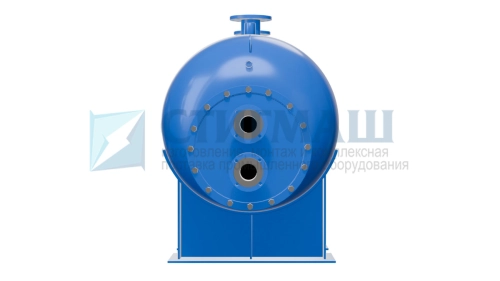

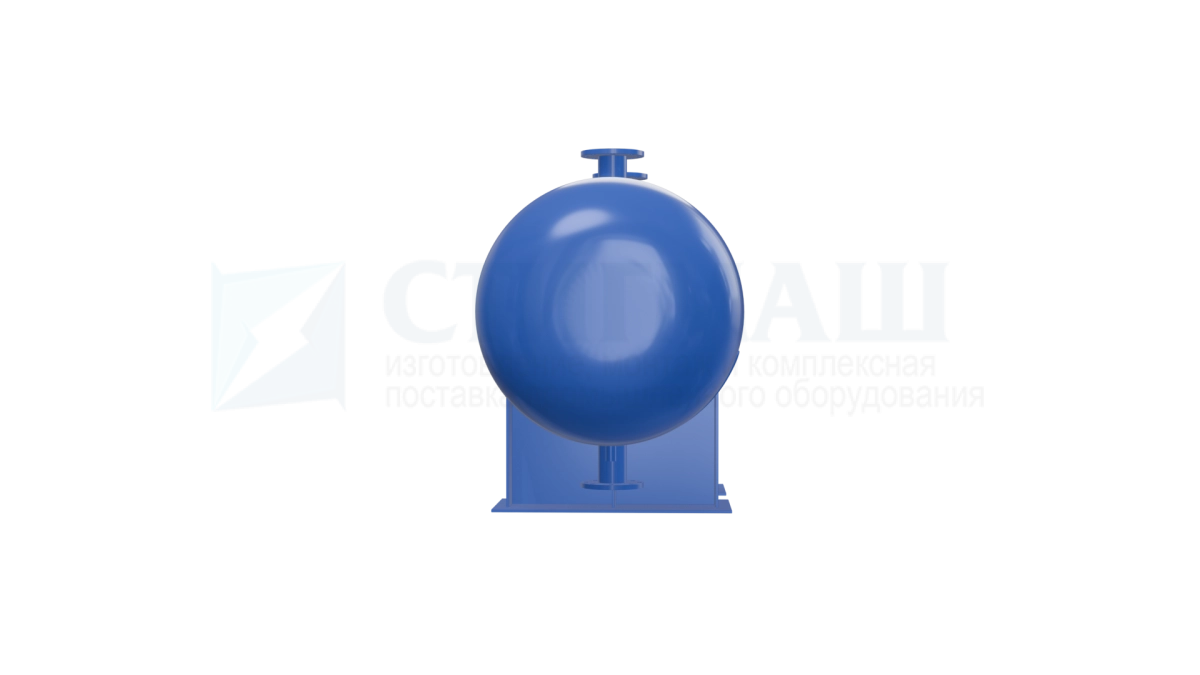

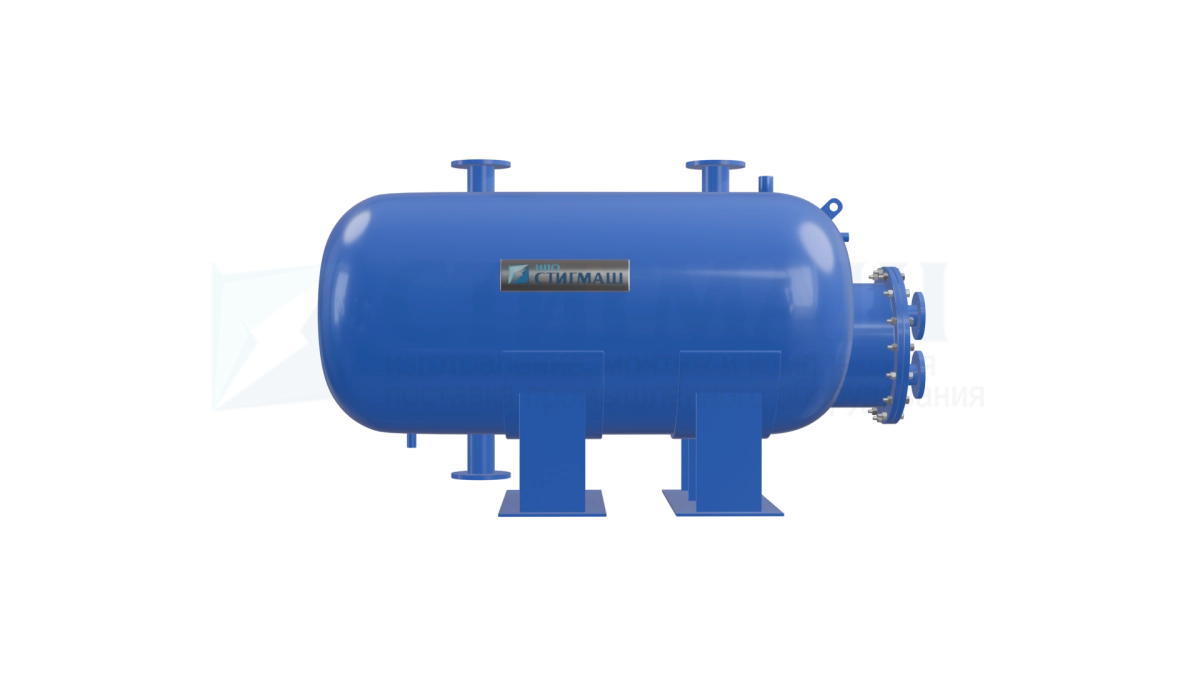

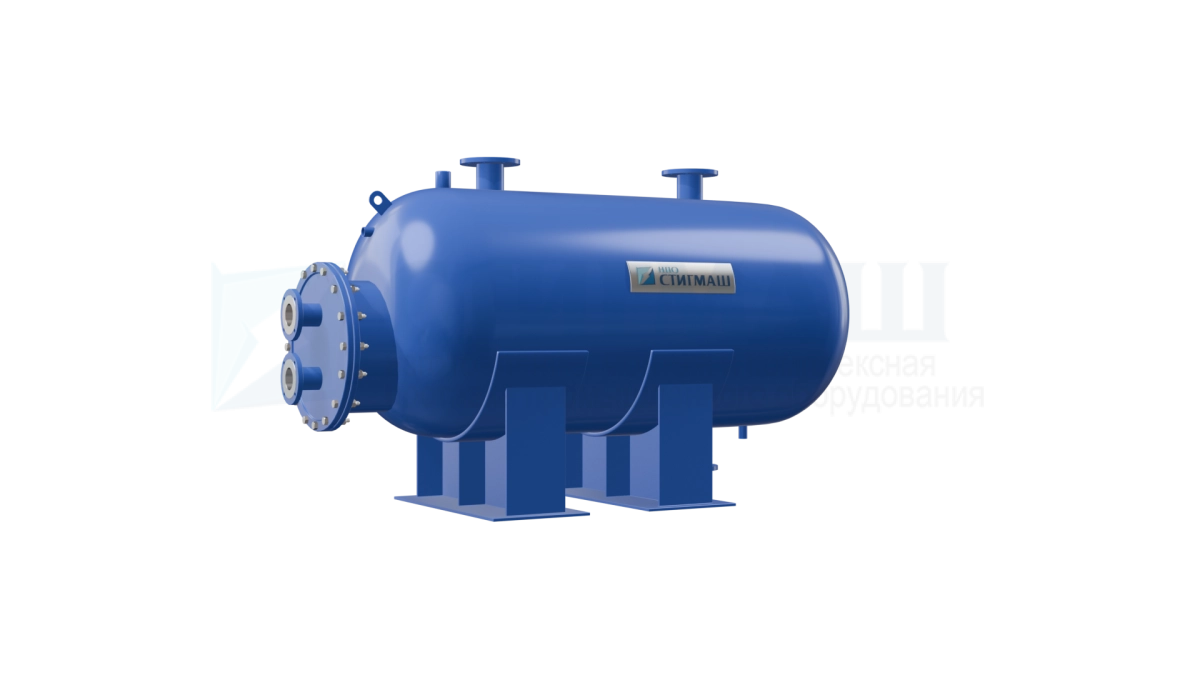

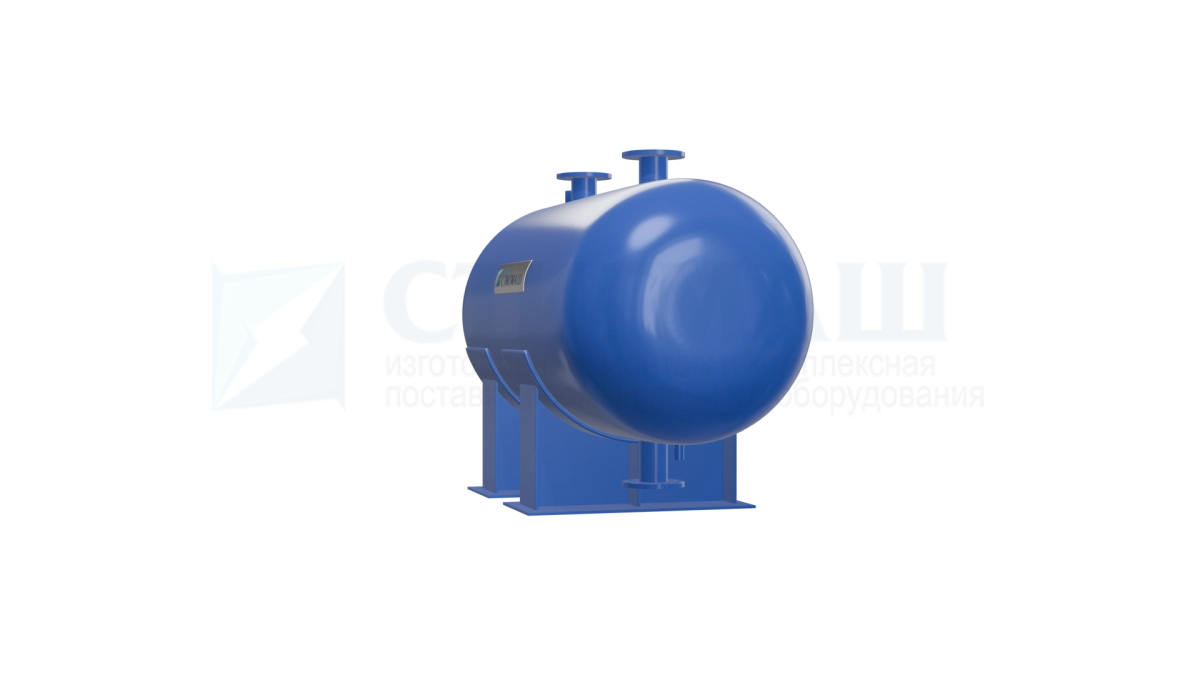

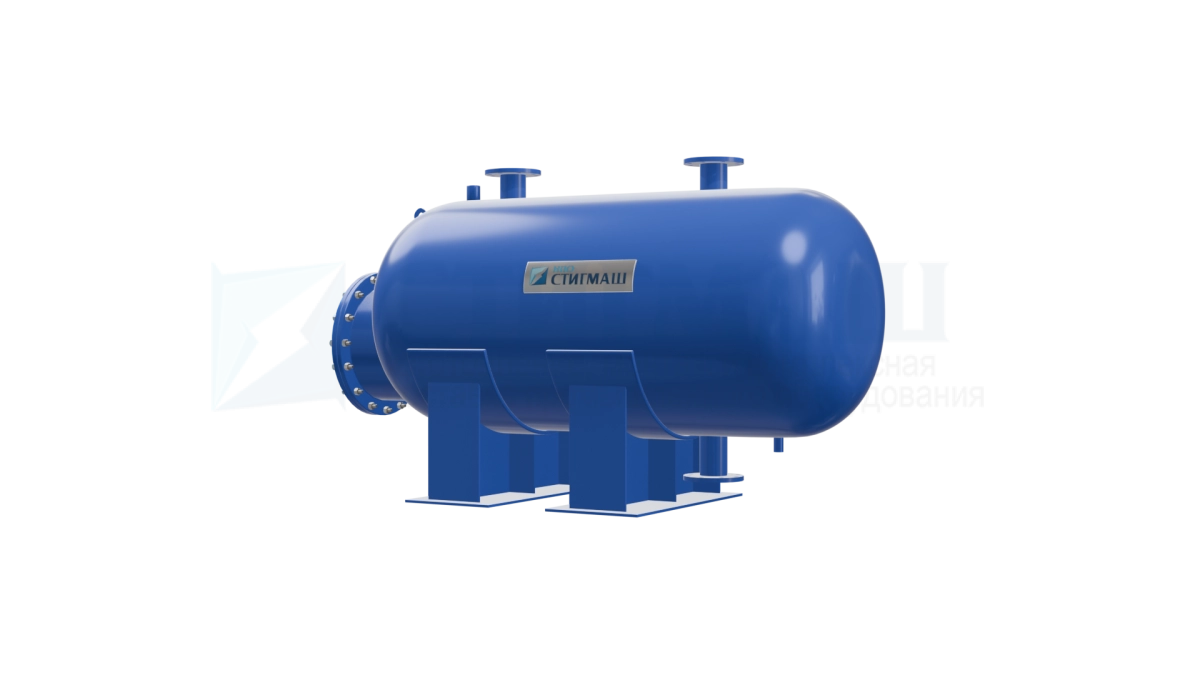

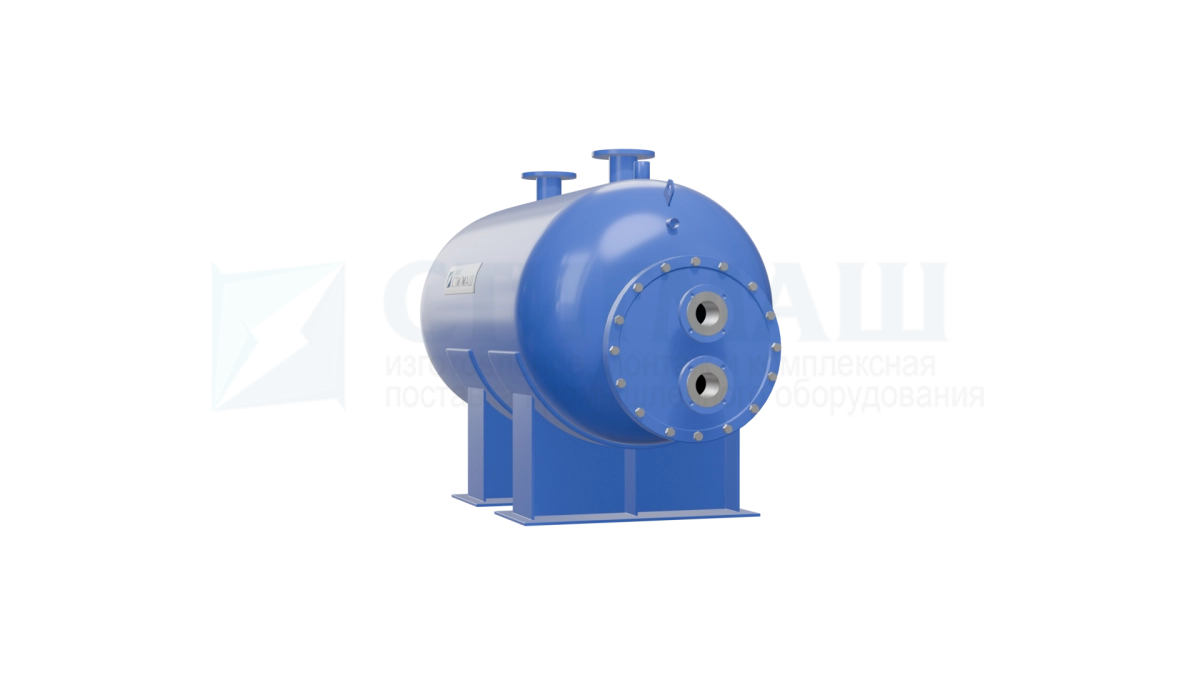

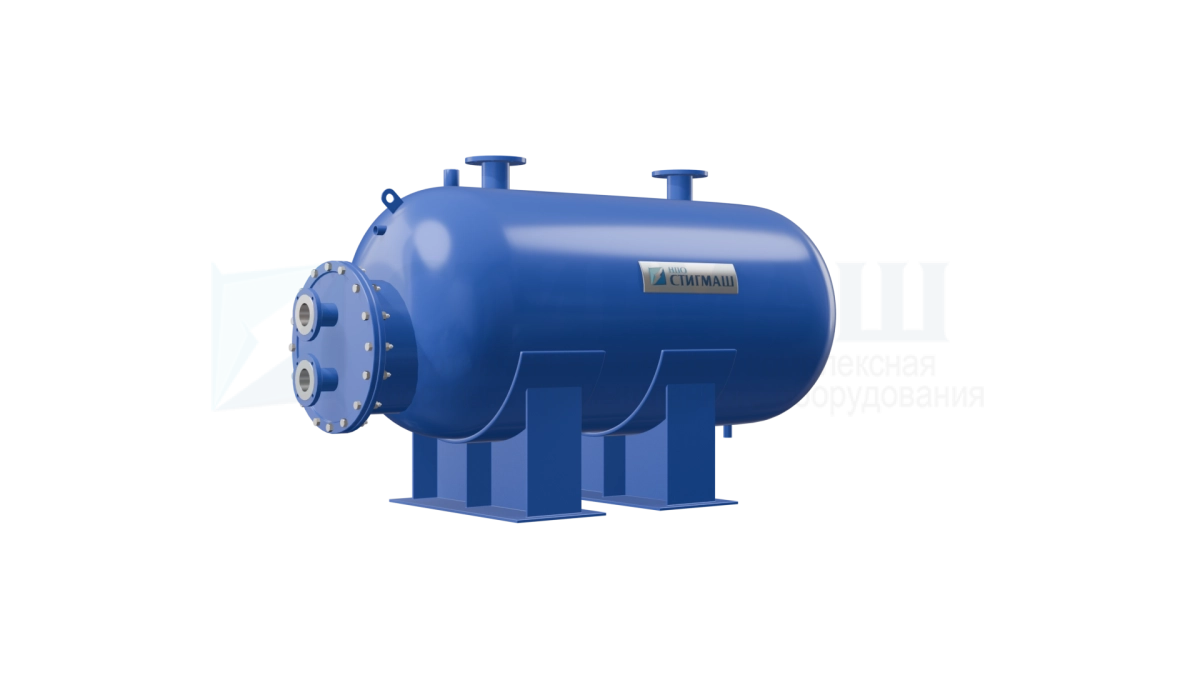

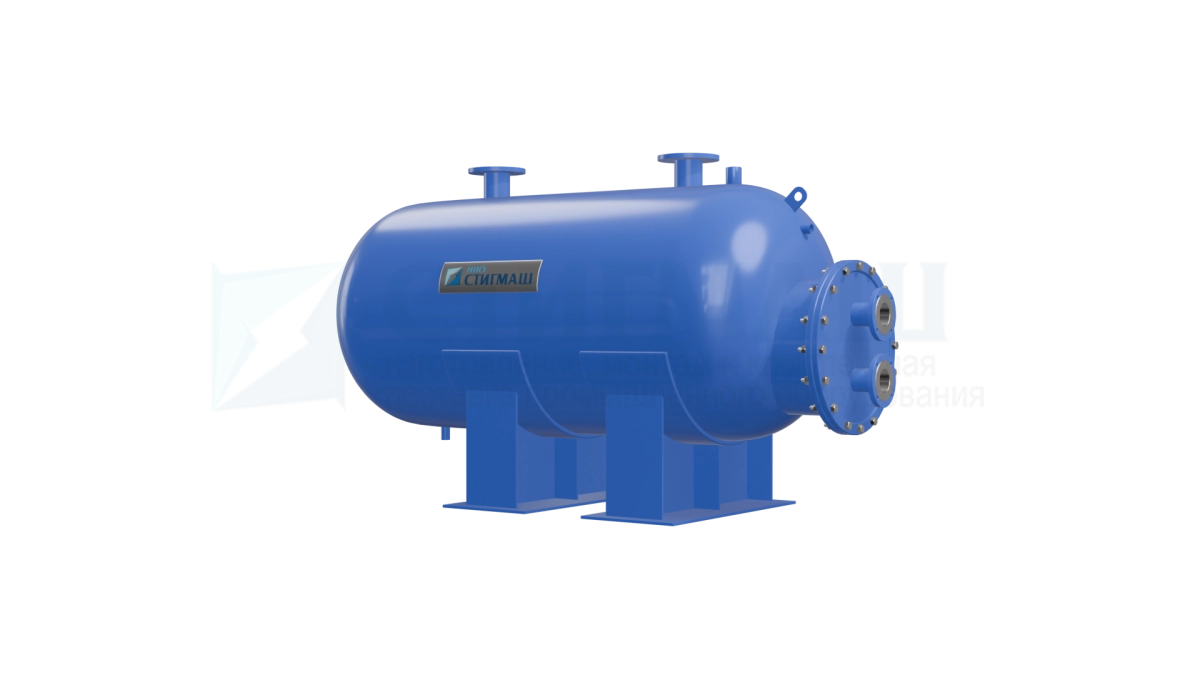

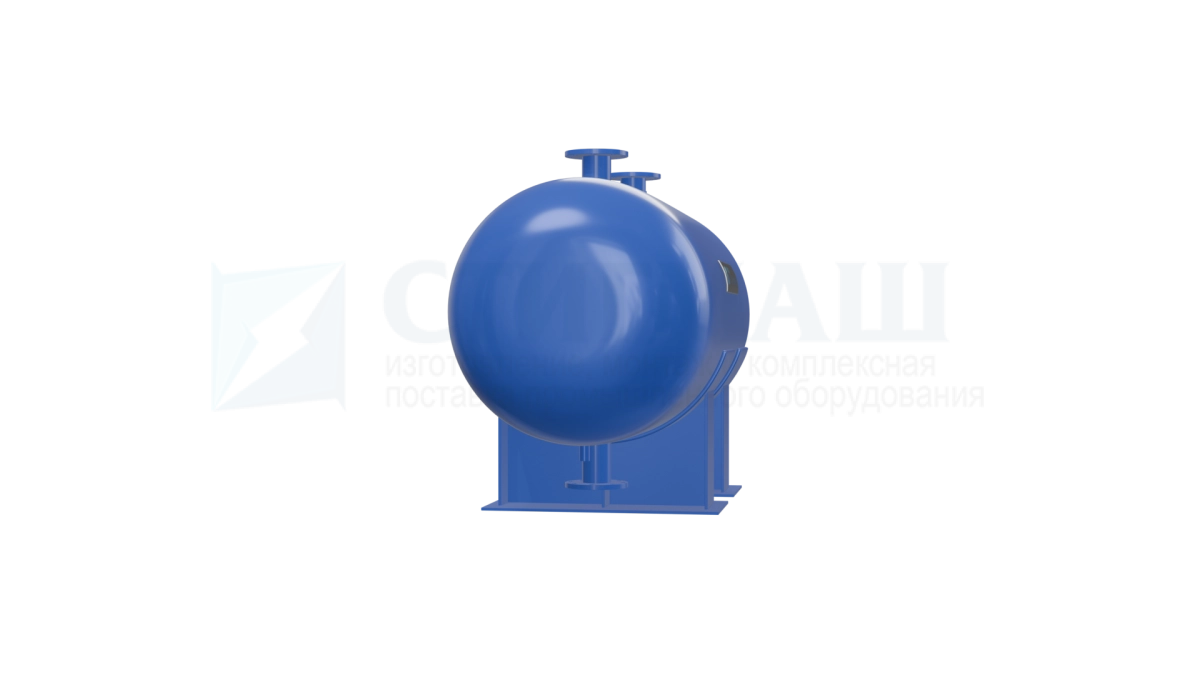

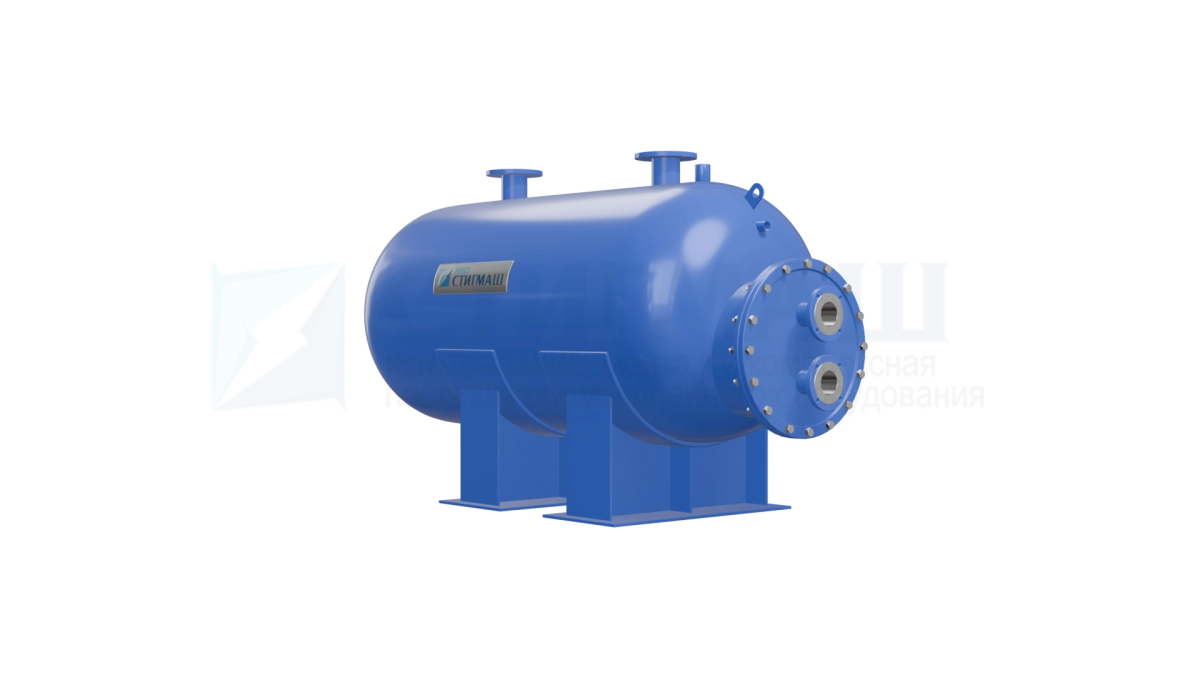

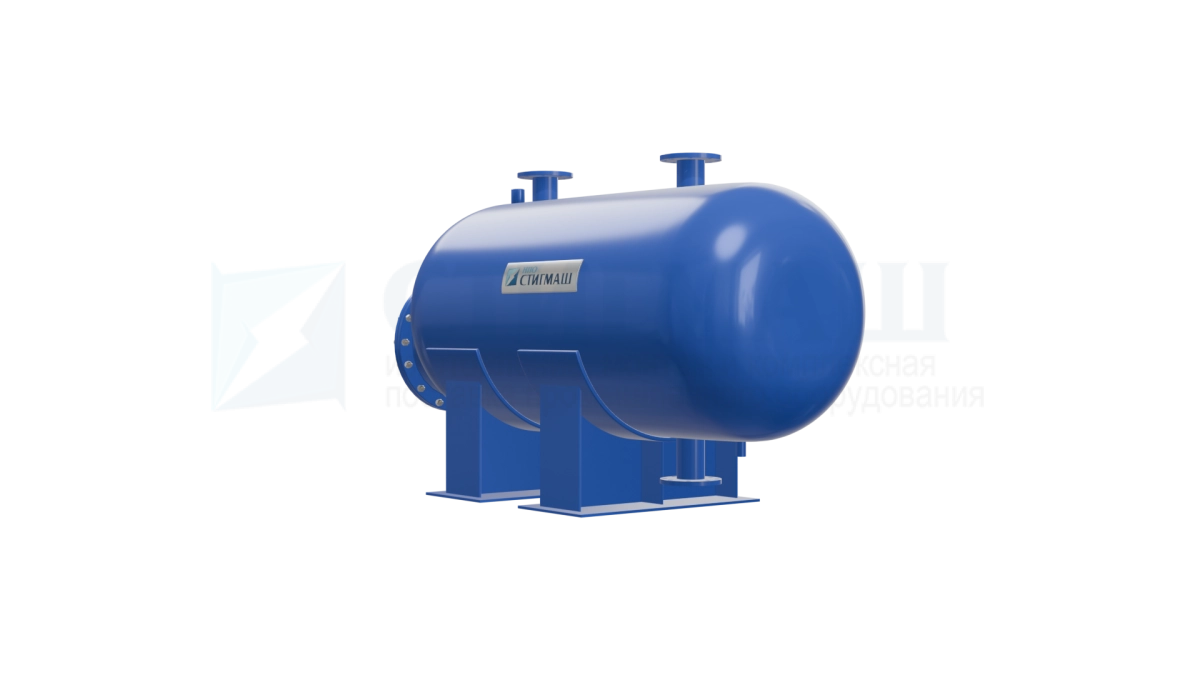

Водоподогреватель ВПЕГ-4,0 СТД 3071

Паровой ёмкостной подогреватель ВПЕГ-4,0 СТД 3071 горизонтального типа используется в системах горячего водоснабжени с периодическим её разборомя для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.

Полный назначенный срок службы ВПЕГ-4,0 СТД 3071. – 20 лет.

Гарантийный срок эксплуатации – 24 месяца с момента включения установки в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя.

Типоразмерный ряд

От 262 080 ₽ *

Доступные варианты

Доставка по Санкт-Петербургу - БЕСПЛАТНО!

Подробнее о доставке в регионы

Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».

Гарантия: 24 месяца

* Цена указана с НДС. Не является публичной офертой.

Описание
Габаритные размеры

Паспорт

Паровой ёмкостной подогреватель ВПЕГ-4,0 СТД 3071 горизонтального типа используется в системах горячего водоснабжения с периодическим её разбором для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.

Водоподогреватели паровые ВПЕГ (старое обозначение СТД) конструктивно представляют собой кожухотрубный теплообменник, который состоит из цилиндрического корпуса с плоскими или эллиптическими днищами, и змеевика. Рабочую ёмкость водоподогревателя ВПЕГ составляет количество воды, которая находится выше змеевика.

На устройстве установлены: термометр для контроля температуры воды на выходе; манометр для измерения давления и предохранительный клапан.

При использовании устройств в системах ГВС для нормального функционирования системы, как правило, устанавливают два водоподогревателя: с одного производят разбор воды, в другом — подогрев.

Расшифровка обозначения ВПЕГ-4,0 СТД 3071: ВПЕГ — водоподогреватель паровой ёмкостный горизонтальный; 4000 — полезная ёмкость в л.

Полный назначенный срок службы ВПЕГ-4,0 СТД 3071. – 20 лет.

Технические характеристики ВПЕГ-4,0 СТД 3071

Наименование	Значение
S пов. нагрева, м²	4,87
Емкость общ., л	4460
Емкость раб., л	4000
Масса водоподогревателя, кг	1336
Масса подогрев. полностью запол. водой, кг	5796

Габаритные размеры

Обозначение	Размеры, мм
Обозначение	Дн	L	L1	L2	L3	L4	L5	L6	L7	L8	B	B1	H	H1	h
ВПЕГ-4.0		4417	1500				3315	3500					2150

Присоединительные размеры

Обз.	Наименование	Кол.	Условные		Присоединитель. размеры, мм
Обз.	Наименование	Кол.	Dy, мм	Ру, кгс/см2	Øнар	Ø окр отв.	Øотв	кол. отв.
A	Вход нагреваемой воды	1	80	-	195	160	18	4
Б	Выход нагреваемой воды	1	80	-	195	160	18	4
В	Вхов греющего пара	1	65	-	180	145	18	4
Г	Bыxoд конденсата	1	65	-	180	145	18	4
Д	Слив воды	1	25	-	-	-	-	-
Е	Сброс воды для ВПЕГ-1.0; -1,6; -2,5	1	50	-	160	125	18	4
Е	Сбоос воды для ВПЕГ-4,0	1	80	-	195	160	18	4
