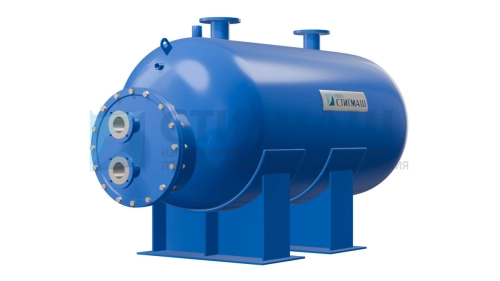

Водоподогреватель ВПЕГ-2.5 СТД 3070

Паровой ёмкостной подогреватель ВПЕГ-2.5 СТД 3070 горизонтального типа используется в системах горячего водоснабжени с периодическим её разборомя для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.

Полный назначенный срок службы ВПЕГ-2.5 СТД 3070. – 20 лет.

Гарантийный срок эксплуатации – 24 месяца с момента включения установки в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя.

Типоразмерный ряд

От 224 340 ₽ *

Доступные варианты

Доставка по Санкт-Петербургу - БЕСПЛАТНО!

Подробнее о доставке в регионы

Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».

Гарантия: 24 месяца

* Цена указана с НДС. Не является публичной офертой.

Описание
Габаритные размеры

Паспорт

Паровой ёмкостной подогреватель ВПЕГ-2.5 СТД 3070 горизонтального типа используется в системах горячего водоснабжения с периодическим её разбором для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.

Водоподогреватели паровые ВПЕГ (старое обозначение СТД) конструктивно представляют собой кожухотрубный теплообменник, который состоит из цилиндрического корпуса с плоскими или эллиптическими днищами, и змеевика. Рабочую ёмкость водоподогревателя ВПЕГ составляет количество воды, которая находится выше змеевика.

На устройстве установлены: термометр для контроля температуры воды на выходе; манометр для измерения давления и предохранительный клапан.

При использовании устройств в системах ГВС для нормального функционирования системы, как правило, устанавливают два водоподогревателя: с одного производят разбор воды, в другом — подогрев.

Расшифровка обозначения ВПЕГ-2.5 СТД 3070: ВПЕГ — водоподогреватель паровой ёмкостный горизонтальный; 2500 — полезная ёмкость в л.

Полный назначенный срок службы ВПЕГ-2.5 СТД 3070. – 20 лет.

Технические характеристики ВПЕГ-2.5 СТД 3070

Наименование	Значение
P проб в корпусе, МПа	0,8 (0,9)
P раб в корпусе, МПа	0,5 (0,5..0,7)
S пов. нагрева, м²	3,76
T°С max в змеев.	170
T°С max в корпусе	75
Емкость общ., л	2890
Емкость раб., л	2500
Масса водоподогревателя, кг	1197
Масса подогрев. полностью запол. водой, кг	3750

Габаритные размеры

Обозначение	Размеры, мм
Обозначение	Дн	L	L1	L2	L3	L4	L5	L6	L7	L8	B	B1	H	H1	h
2ВПЕГ-2,5	1212	3017		400		775	1915	2100	352	150	1120	800	2050	914	310

Присоединительные размеры

Обз.	Наименование	Кол.	Условные		Присоединитель. размеры, мм
Обз.	Наименование	Кол.	Dy, мм	Ру, кгс/см2	Øнар	Ø окр отв.	Øотв	кол. отв.
A	Вход нагреваемой воды	1	80	-	195	160	18	4
Б	Выход нагреваемой воды	1	80	-	195	160	18	4
В	Вхов греющего пара	1	65	-	180	145	18	4
Г	Bыxoд конденсата	1	65	-	180	145	18	4
Д	Слив воды	1	25	-	-	-	-	-
Е	Сброс воды для ВПЕГ-1.0; -1,6; -2,5	1	50	-	160	125	18	4
Е	Сбоос воды для ВПЕГ-4,0	1	80	-	195	160	18	4
