Устройство и эксплуатация сетевых подогревателей
Изделие представляет собой вертикальный кожухотрубный теплообменник, основными частями которого являются:
- корпус
- водяные камеры (нижняя и верхняя)
- система труб
Корпус состоит из цилиндрической обечайки, днища-эллипса и фланца для присоединения системы труб. В верхней части установлен патрубок для подачи пара. Кроме того, на корпусе имеются патрубки для подвода конденсата, отбора воздуха и подсоединения датчика контроля уровня.
Система труб подогревателя ПСВ располагается внутри корпуса и состоит из:
- каркаса
- верхней и нижней трубных досок
- трубок теплообменника с развальцованными концами
На верхней трубной доске также устанавливаются два клапана: воздушный, для отвода воздуха во время гидроиспытаний, и клапан для слива нагреваемой жидкости из верхней камеры.
Каркас составлен из поперечных перегородок, которые направляют пар, а также служат дополнительным креплением для трубок теплообменника.
* C — подогреватель серийный; Н — подогреватель нового типа; М — подогреватель модернизированный; Ф — c фланцевым разъёмом корпуса;
** В числителе даны данные для встроенного охладителя конденсата в подогревателе ПСВ-550-0,29-2,45;
Конструкция верхней водяной камеры — это:
- обечайка
- днище в виде эллипса
- фланец соединения с системой труб
- патрубки для подвода и отвода воды
Внутри камера разделена перегородками, которые образуют отсеки, обеспечивающие нужное число ходов воды. Вверху днища располагается клапан для отвода воздуха при гидроиспытании подогревателя ПСВ.

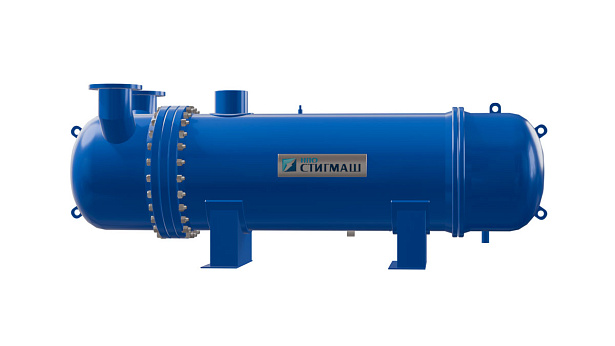

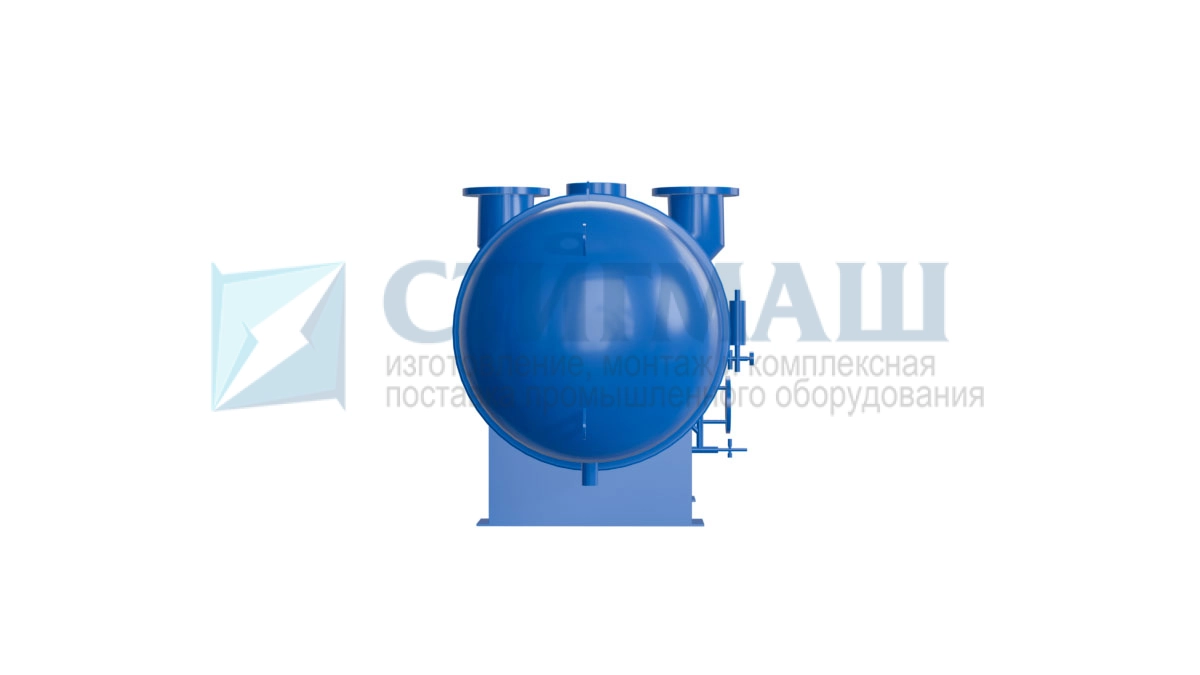

Нижняя водяная камера составлена из днища и фланца соединения с системой труб. Подогреватель сетевой воды ПСВ производится на основе требований ТУ 108.880-79. Цифры в маркировке изделия означают площадь поверхности теплообмена, рабочее давление пара и рабочее давление воды в системе труб. Например, маркировка «ПСВ-125-7-15» означает изделие с площадью поверхности теплообмена 125 м2, рабочим давлением в паровом пространстве 7 кгс/см2 и рабочим давлением воды 15 кгс/см2.
Все узлы крепятся друг к другу с помощью фланцевого соединения, что обеспечивает удобный доступ для осмотра и ремонта.
Принцип работы подогревателя сетевой воды
Подогреватель ПСВ работает следующим образом: пар, направляемый перегородками в нужном направлении, движется в межтрубном пространстве, отдавая тепловую энергию воде, которая проходит по трубкам.
Охлаждаясь, пар превращается в конденсат, который скапливается в нижней части устройства, после чего выводится через регулирующий клапан.
Также изделие имеет механизм регулировки уровня конденсата, который работает автоматически. Отвод воздуха производится через специальный штуцер на корпусе.

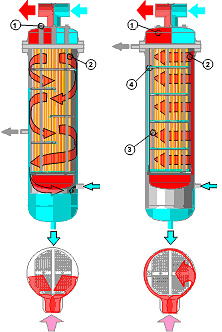

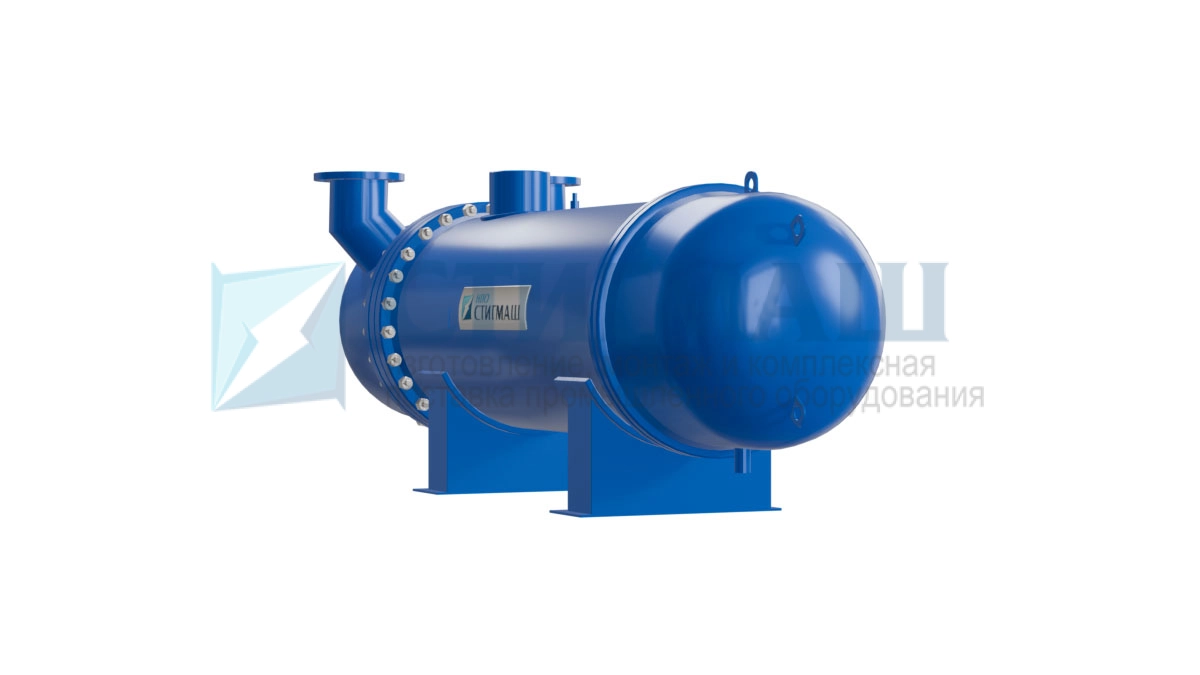

В подогревателях сетевой воды ПСВ-250, -300, -500 и -600 применяются инновационные инженерные решения, благодаря которым удалось значительно увеличить надёжность и энергетическую эффективность изделий:
- снижена локальная скорость парового потока
- повышена стойкость системы труб к вибрации
- усовершенствованы конструкции водяных камер
- использован смешивающий воздухоохладитель с функцией деаэрации
- оптимизирована система вывода неконденсирующихся газов
- увеличено число поперечных перегородок
- отсутствуют анкерные связи в водяных камерах
