Охладители конденсата

Маркировка изделий означает:

• ОК — горизонтальные однокорпусные кожухотрубные теплообменники
• ОГ — горизонтальный водоводяной теплообменник из одной, двух или четырёх секций
• ОВ — вертикальные водоводяные теплообменники

Цифра в условном обозначении изделия означает площадь поверхности охлаждения в квадратных метрах; литера «М» указывает на то, что изделие модернизировано.

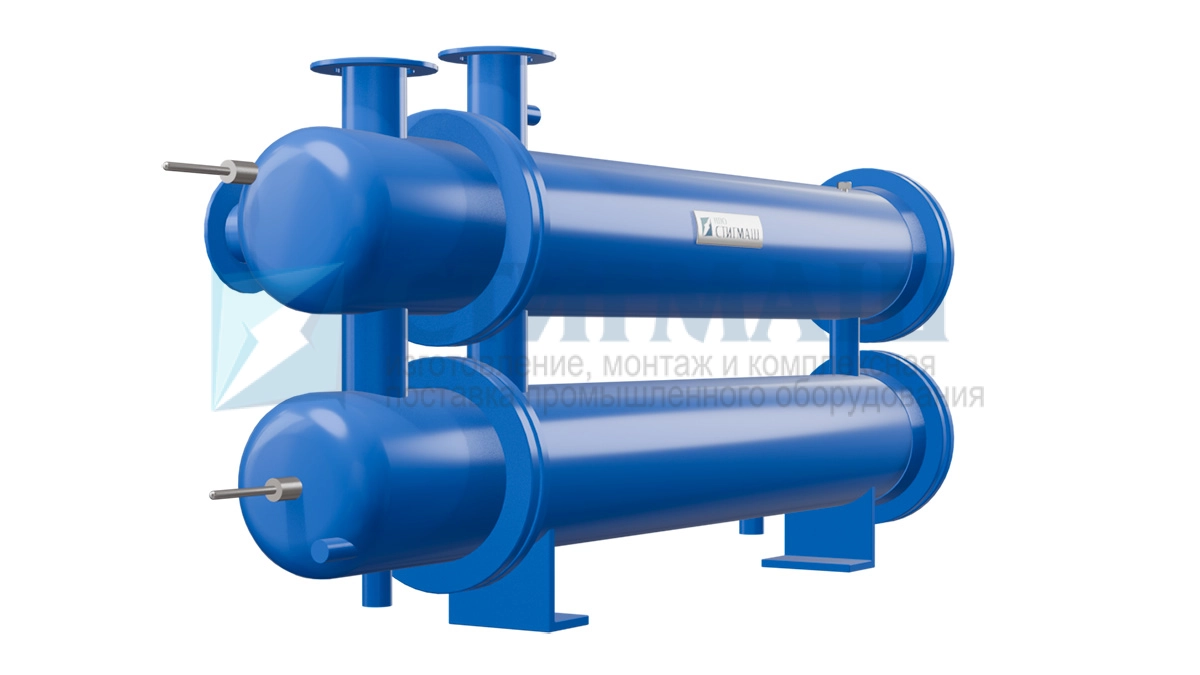

Охладитель ОГ — это горизонтальный водоводяной теплообменник, в составе которого имеются одна, две или четыре (в зависимости от модели) типичных секции. Секции подключаются ступенчато, с соблюдением правила противотока.

ОК — это горизонтальный однокорпусной кожухотрубный теплообменник, который состоит из:

• корпуса
• трубная система (ТС)
• съёмной передней камеры
• задней камеры

Корпус изготавливается из стальной трубы, к которой привариваются воротниковые фланцы. Задняя и передняя водяные камеры представляют собой стальные трубы с приваренными днищами в виде эллипса и воротниковыми фланцами.
ТС представляет собой две стальные трубные доски, в которых завальцованы латунные или углеродистые трубки. Передняя доска закрепляется между фланцами неподвижно, задняя — плавающая.

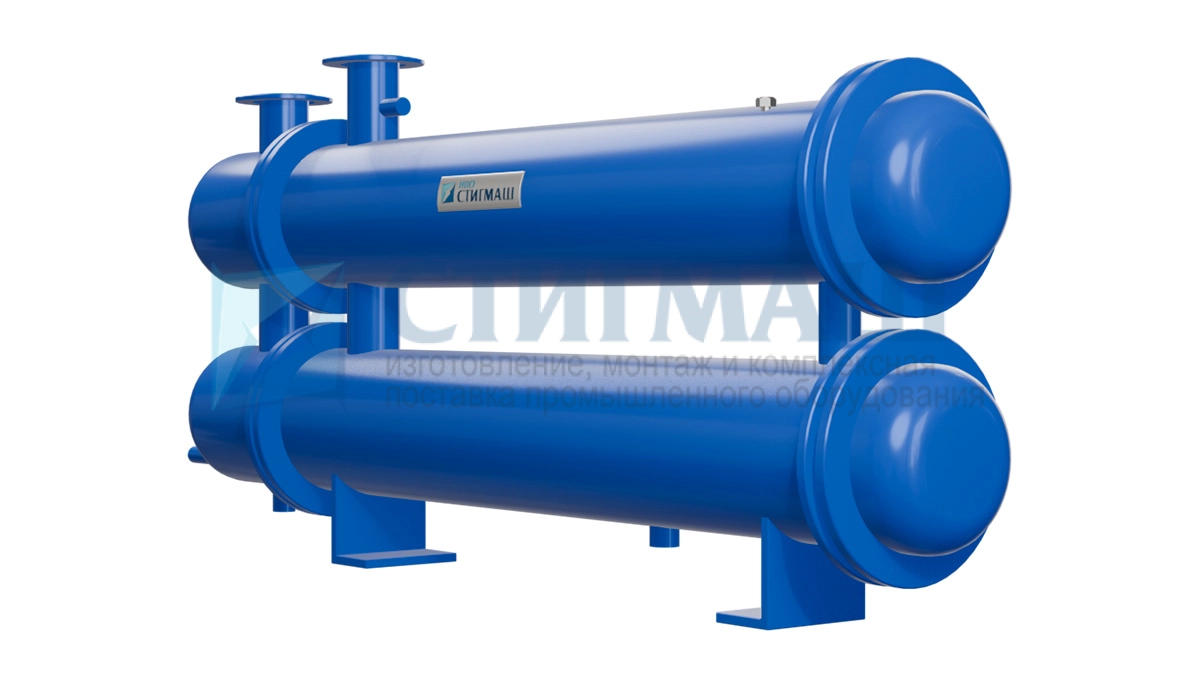

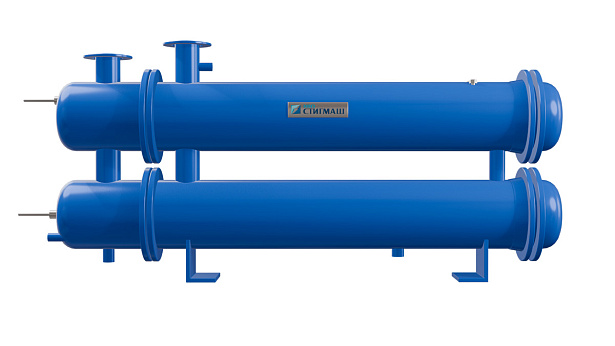

Основными частями вертикальных аппаратов ОВ являются корпус, верхняя водяная камера и ТС.
Трубная система охладителей конденсата ОВ составляется из трубной доски с развальцованными в ней концами U-образных труб, и кожуха. Кожух охватывает пучок труб таким образом, чтобы не допустить протечек.
В верхней части трубной доски, между участками с наименьшим гибом, приваривается вытеснитель, который также служит для минимизации протечек конденсата.
В устройствах типа ОВ применяется противоточная система движения теплоносителей.

В качестве альтернативы охладителям конденсата могут использоваться водоводяные подогреватели, имеющие сходное устройство.
