Подогреватель МВН-500

Подогреватели МВН-500 используются для нагрева движущейся по трубкам сетевой воды паром в межтрубном пространстве. Широко применяются по схеме «котёл-бойлер» в системах ГВС, отопления, охлаждения и технологических процессах на промышленных предприятиях различных отраслей. А также для отопления зданий различного назначения насыщенным паром от пароводов низкого давления и котлов.

Типоразмерный ряд

Цена по запросу *

Доступные варианты

Доставка по Санкт-Петербургу - БЕСПЛАТНО!

Подробнее о доставке в регионы

Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».

Гарантия: 24 месяца

* Цена указана с НДС. Не является публичной офертой.

Описание
Габаритные размеры

Паспорт

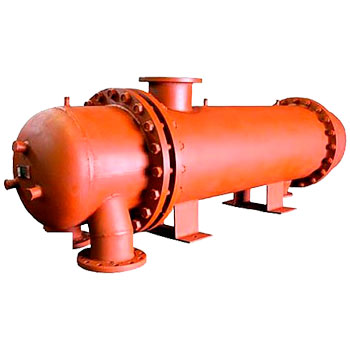

Пароводяной подогреватель МВН-500 представляет собой горизонтально расположенный кожухотрубный теплообменник. Корпус подогревателя изготовлен из стали, для трубной системы использованы латунные трубки 16 мм и толщиной стенки 1 мм. Пар подаётся через два патрубка, что обеспечивает равномерное распределение горячего потока.

Рабочее давление воды составляет 1,6 МПа, греющего пара 1,0 МПа, максимальная рабочая температура 200°С.

Расшифровка обозначения МВН-500: МВН — тип подогревателя, 530 — диаметр корпуса, рав (мм).

Технические характеристики МВН-500

Наименование	Значение
Диаметр корпуса (мм)	530
Длина подогревателя, мм	4 810
Кол-во ходов, шт	2
Макс. температура, °C	200
Масса подогревателя, кг	1 240
Номинальный расход воды, т/ч	155
Поверхность теплообмена м2	40,5
Рабочее давление воды,МПа	1,6
Рабочее давление греющего пара, МПа	1,0
Число трубок, шт	214

Обозначение	Число ходов (по воде), шт	Поверхность нарева, м²	Число трубок,шт	Среднее кол-во трубок в верт. ряду, шт	Живое сечение трубок одного хода fтр, м²	Температура сетевой воды, °С
Обозначение	Число ходов (по воде), шт	Поверхность нарева, м²	Число трубок,шт	Среднее кол-во трубок в верт. ряду, шт	Живое сечение трубок одного хода fтр, м²	DH	L	I	I1	I2	I3	I4	h	h1	h2
1436-01	2	4,54	48	6,4	0,0037	273	2 515	140	1 314	-	664	1 250	260	290	270
1436-02	2	7,18	76	8	0,0058	325	2 562	150	1 336	-	688	1 250	290	320	233
1436-03	4	8,09	86	8	0,0037	377	2 566	150	1 340	-	690	1 250	320	350	259
1436-04		9,39	100	8	0,0038	426	2 568	150	1 342	-	692	1 250	360	380	283
1436-05		19,9	214	13	0,0082	529	2 626	160	1 380	-	740	1 250	430	440	335
1436-06		30,6	330	16	0,0127	630	2 705	190	1 424	-	794	1 250	500	500	385
1437-01	2	9,15	49	6,4	0,0037	273	4 555	140	554	4 144	664	3 280	260	290	270
1437-02	2	14,5	76	8	0,0058	325	4 602	150	586	4 166	686	3 280	290	320	233
1437-03	4	16,35	86	8	0,0033	377	4 606	150	600	4 150	690	3 250	320	350	259
1437-04		19,0	100	8	0,0038	426	4 608	150	642	4 152	692	3 250	360	380	283
1437-05		40,5	214	13	0,0082	529	4 666	160	740	4 160	740	3 200	430	440	335
1437-06		62,3	330	16	0,0127	630	4 745	190	844	4 174	794	3 130	500	500	385

Обозначение	Фланец I				Фланец II				Фланец III				Опоры		Вес, кг
	Размер,мм			n, шт	Размер, мм			n, шт	Размер, мм			n, шт	Размер, мм
	Dф	D1	d	n, шт	Dф	D1	d	n, шт	Dф	D1	d	n, шт	а	б
1436-01	195	160	18	4	180	145	18	4	180	145	18	4	140	40	299
1436-02	215	180	18	8	180	145	18	8	195	160	18	8	180	60	380
1436-03	215	180	18	4	180	145	18	4	180	145	18	4	200	70	523
1436-04	245	210	18	8	195	160	18	4	180	145	18	4	220	80	571
1436-05	280	240	22	8	215	180	18	8	215	180	18	8	250	95	920
1436-06	335	295	22	8	280	240	22	8	245	210	18	8	300	120	1 344
1437-01	195	160	18	4	180	145	18	4	180	145	18	4	140	40	447
1437-02	215	180	18	8	180	145	18	8	195	160	18	8	180	60	573
1437-03	215	180	18	4	180	145	18	4	180	145	18	4	200	70	781
1437-04	245	210	18	8	195	160	18	4	180	145	18	4	220	80	803
1437-05	280	240	22	8	215	180	18	8	215	180	18	8	250	95	1 285
1437-06	335	295	22	8	280	240	22	8	245	210	18	8	300	120	1 838
