Циклоны ЦН-15х8СП представляют собой универсальное оборудование для сухой очистки газов, образующихся в процессах сушки, обжига, агломерации, сжигания топлива и аналогичных технологических операциях, а также для очистки аспирационного воздуха. Они используются в чёрной и цветной металлургии, химической и нефтяной промышленности, производстве строительных материалов, машиностроении и энергетике.
Скачать опросный лист
Циклоны не допускается применять в условиях токсичной или взрывоопасной среды, а также при наличии сильно слипающейся пыли.
В зависимости от требований к степени очистки газа, циклоны могут использоваться как самостоятельно, так и в комбинации с другими газоочистными аппаратами. Установка возможна как на нагнетательном, так и на всасывающем участке газохода.

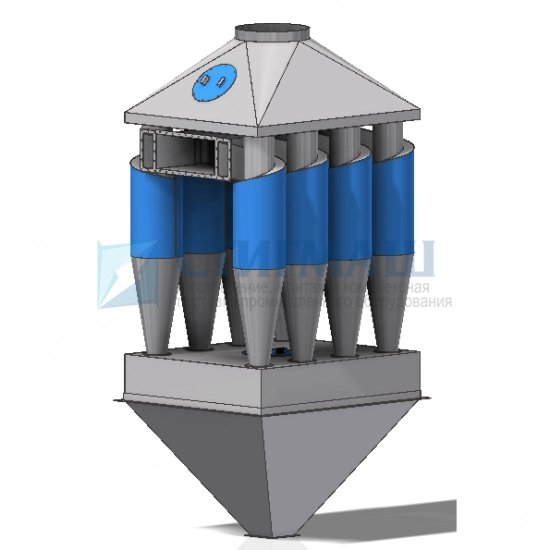

Исполнение циклонов может быть одиночным или групповым (из двух, четырёх, шести или восьми циклонов одного диаметра) в зависимости от производительности и условий эксплуатации. Групповые циклоны могут иметь камеру очищенного газа в виде «улитки» или сборника.
Допустимая массовая концентрация пыли в очищаемом газе составляет:
- для слабо слипающихся пылей — не более 1000 г/м³;
- для средне слипающихся пылей — не более 250 г/м³.
Доступные типоразмеры
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|
| при w=2,5 м/с | при w=4,0 м/с | ||||
| ЦН-15-500-8СП | 18160 | 21160 | 500 | 4595 (5358) | 1270 (1237) |
| ЦН-15-750-8СП | 40800 | 47600 | 750 | 6706 (7748) | 2608 (2520) |
| ЦН-15-800-8СП | 46400 | 54080 | 800 | 7132 (8234) | 4099 (3951) |
| Производительность, м3/ч | |
|
при w=2,5 м/с
|
18160-46400 |
|
при w=4,0 м/с
|
21160-54080 |
|
Масса, кг
|
1270 (1237)-4099 (3951) |
|
Высота, мм
|
4595 (5358)-7132 (8234) |
|
Диаметр (мм)
|
500-800 |
