Циклоны ЦН-15х6СП представляют собой универсальное оборудование для сухой очистки газов, образующихся в процессах сушки, обжига, агломерации, сжигания топлива и аналогичных технологических операциях, а также для очистки аспирационного воздуха. Они используются в чёрной и цветной металлургии, химической и нефтяной промышленности, производстве строительных материалов, машиностроении и энергетике.
Скачать опросный лист
Циклоны не допускается применять в условиях токсичной или взрывоопасной среды, а также при наличии сильно слипающейся пыли.
В зависимости от требований к степени очистки газа, циклоны могут использоваться как самостоятельно, так и в комбинации с другими газоочистными аппаратами. Установка возможна как на нагнетательном, так и на всасывающем участке газохода.

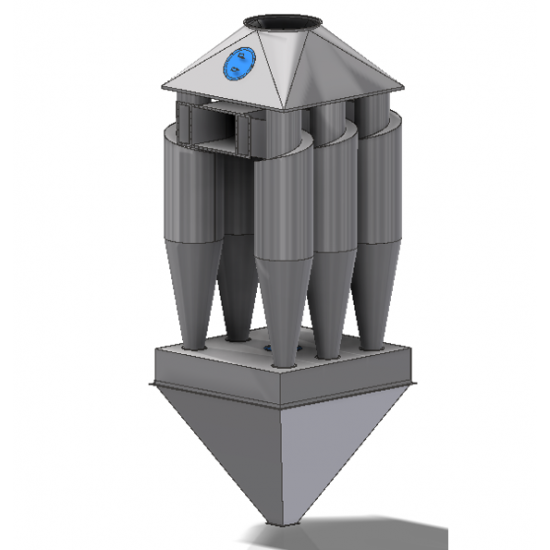

Исполнение циклонов может быть одиночным или групповым (из двух, четырёх, шести или восьми циклонов одного диаметра) в зависимости от производительности и условий эксплуатации. Групповые циклоны могут иметь камеру очищенного газа в виде «улитки» или сборника.
Допустимая массовая концентрация пыли в очищаемом газе составляет:
- для слабо слипающихся пылей — не более 1000 г/м³;
- для средне слипающихся пылей — не более 250 г/м³.
Доступные типоразмеры
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|
| при w=2,5 м/с | при w=4,0 м/с | ||||
| ЦН-15-500-6СП | 13620 | 15870 | 500 | 4260 (4689) | 878 (851) |
| ЦН-15-550-6СП | 16440 | 19200 | 550 | 4596 (5049) | 1074 (1038) |
| ЦН-15-600-6СП | 19572 | 22860 | 600 | 4978 (5454) | 1250 (1204) |
| ЦН-15-650-6СП | 22950 | 26760 | 650 | 5357 (5857) | 1437 (1382) |
| ЦН-15-700-6СП | 26400 | 31080 | 700 | 5739 (6262) | 1638 (1573) |
| ЦН-15-750-6СП | 30600 | 35700 | 750 | 6119 (6664) | 1852 (1776) |
| ЦН-15-800-6СП | 34800 | 40560 | 800 | 6457 (7026) | 2909 (2773) |
| ЦН-15-900-6СП | 34290 | 54860 | 900 | 7219 (7835) | 3616 (3444) |
| Производительность, м3/ч | |
|
при w=2,5 м/с
|
13620-34290 |
|
при w=4,0 м/с
|
15870-19200 |
|
Масса, кг
|
878 (851)-3616 (3444) |
|
Высота, мм
|
4260 (4689)-7219 (7835) |
|
Диаметр (мм)
|
500-900 |
