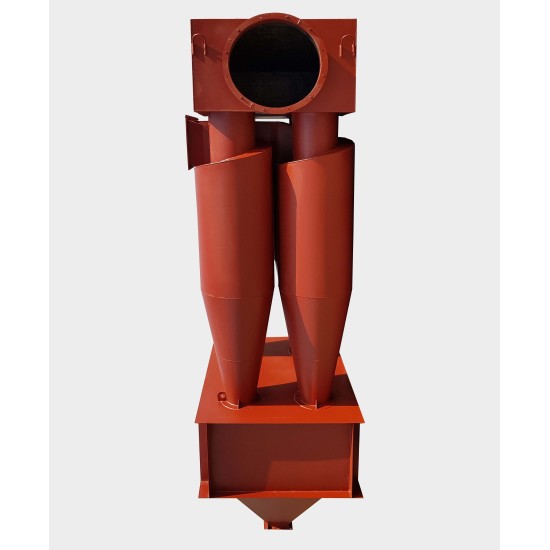

Циклоны ЦН-15х4СП представляют собой универсальное оборудование для сухой очистки газов, образующихся в процессах сушки, обжига, агломерации, сжигания топлива и аналогичных технологических операциях, а также для очистки аспирационного воздуха. Они используются в чёрной и цветной металлургии, химической и нефтяной промышленности, производстве строительных материалов, машиностроении и энергетике.
Скачать опросный лист
Циклоны не допускается применять в условиях токсичной или взрывоопасной среды, а также при наличии сильно слипающейся пыли.
В зависимости от требований к степени очистки газа, циклоны могут использоваться как самостоятельно, так и в комбинации с другими газоочистными аппаратами. Установка возможна как на нагнетательном, так и на всасывающем участке газохода.
Исполнение циклонов может быть одиночным или групповым (из двух, четырёх, шести или восьми циклонов одного диаметра) в зависимости от производительности и условий эксплуатации. Групповые циклоны могут иметь камеру очищенного газа в виде «улитки» или сборника.
Допустимая массовая концентрация пыли в очищаемом газе составляет:
- для слабо слипающихся пылей — не более 1000 г/м³;
- для средне слипающихся пылей — не более 250 г/м³.
Доступные типоразмеры
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|
| при w=2,5 м/с | при w=4,0 м/с | ||||
| ЦН-15-400-4СП | 5800 | 6764 | 400 | 3318 (3687) | 378,5 (374,5) |
| ЦН-15-450-4СП | 7340 | 8564 | 450 | 3676 (4067) | 461 (454,5) |
| ЦН-15-500-4СП | 9080 | 10580 | 500 | 4034 (4452) | 552 (542) |
| ЦН-15-550-4СП | 10960 | 12800 | 550 | 4348 (4788) | 672,5 (659) |
| ЦН-15-600-4СП | 13048 | 15240 | 600 | 4707 (5169) | 782 (765) |
| ЦН-15-650-4СП | 15300 | 17840 | 650 | 5065 (5549) | 900 (878) |
| ЦН-15-700-4СП | 17600 | 20720 | 700 | 5424 (5930) | 1026 (1000) |
| ЦН-15-750-4СП | 20400 | 23800 | 750 | 5781 (6309) | 1161 (1130) |
| ЦН-15-800-4СП | 23200 | 27040 | 800 | 6098 (6829) | 1836 (1781) |
| ЦН-15-900-4СП | 22860 | 36580 | 900 | 6814 (7410) | 2283 (2209) |
| Производительность, м3/ч | |
|
при w=2,5 м/с
|
5800-22860 |
|
при w=4,0 м/с
|
6764-36580 |
|
Масса, кг
|
378,5 (374,5)-2283 (2209) |
|
Высота, мм
|
3318 (3687)-6814 (7410) |
|
Диаметр (мм)
|
400-900 |
