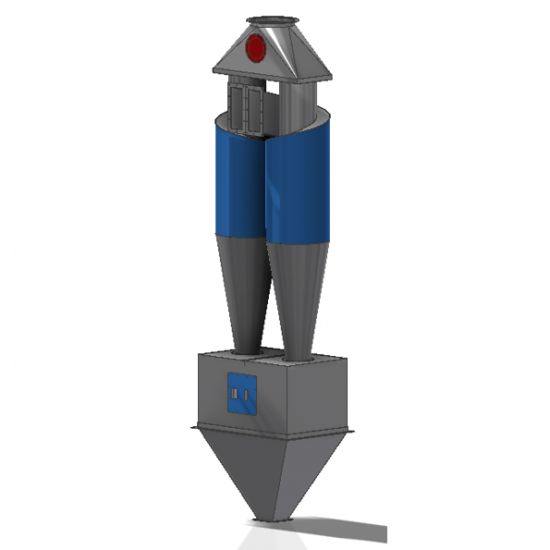

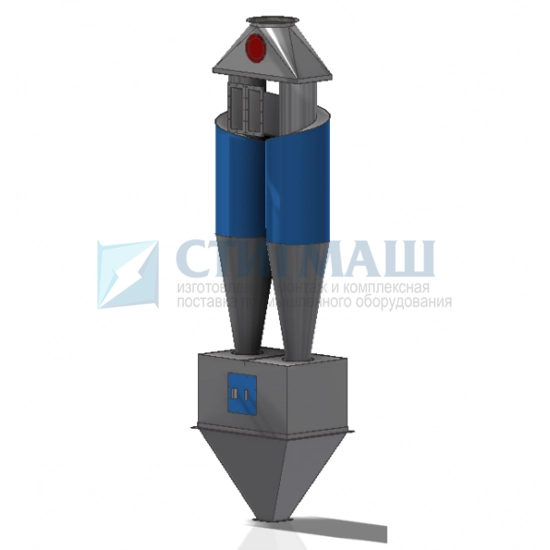

Циклоны ЦН-15х2СП представляют собой универсальное оборудование для газоочистки. Они предназначены для сухого улавливания пыли из газовых потоков, образующихся в ходе технологических процессов сушки, обжига, агломерации, сжигания топлива и других подобных операций, а также для очистки аспирационных газов.
Скачать опросный лист
Данные циклоны находят широкое применение в черной и цветной металлургии, химической и нефтехимической отраслях, при производстве строительных материалов, в машиностроительной и энергетической промышленности.
Ограничения по применению циклонов касаются работы с токсичными или взрывоопасными газами, а также при наличии сильно слипающейся пыли.
В зависимости от требуемой степени очистки газов циклоны могут использоваться автономно или в комплексе с другим газоочистным оборудованием.
Установка циклонов возможна как на нагнетательных, так и на всасывающих участках газоходов.
Доступные типоразмеры
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|
| при w=2,5 м/с | при w=4,0 м/с | ||||
| ЦН-15-300-2СП | 1656 | 1908 | 300 | 2308 (2836) | 157 (160,5) |
| ЦН-15-400-2СП | 2900 | 3382 | 400 | 3174 (3471) | 210 (214) |
| ЦН-15-500-2СП | 4540 | 5290 | 500 | 3846 (4176) | 293,5 (297,5) |
| ЦН-15-550-2СП | 5480 | 6400 | 550 | 4137 (4481) | 362,5 (366) |
| ЦН-15-600-2СП | 6528 | 7620 | 600 | 4473 (4831) | 410 (413,5) |
| ЦН-15-650-2СП | 7650 | 8920 | 650 | 4808 (5178) | 470,5 (473,5) |
| ЦН-15-700-2СП | 8800 | 10360 | 700 | 5144 (5528) | 524,5 (528) |
| ЦН-15-750-2СП | 10200 | 11900 | 750 | 5479 (5877) | 594 (595,5) |
| ЦН-15-800-2СП | 11600 | 13500 | 800 | 5771 (6183) | 915 (916,5) |
| ЦН-15-900-2СП | 11400 | 18300 | 900 | 6442 (6881) | 1123,5 (1122) |
| Производительность, м3/ч | |
|
при w=2,5 м/с
|
1656-11400 |
|
при w=4,0 м/с
|
1908-18300 |
|
Масса, кг
|
157 (160,5)-1123,5 (1122) |
|
Высота, мм
|
2308 (2836)-6442 (6881) |
|
Диаметр (мм)
|
300-900 |
