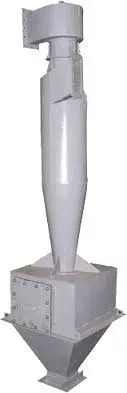

Циклон ЦН-11-250

Циклоны предназначены для сухой очистки газов, которые образуются в ходе различных технологических операций (таких как сушка, обжиг, агломерация, сжигание топлива и подобных), а также для фильтрации аспирационного воздуха. Они используются для удаления из газовой среды взвешенных твердых частиц сухой пыли, возникающей в помольных и дробильных агрегатах, при перемещении сыпучих веществ, а также летучей золы.

Эти устройства находят применение на предприятиях черной и цветной металлургии, в химической и нефтяной отраслях, при производстве строительных материалов, в машиностроении, энергетике и других сферах.

Не рекомендуется использовать такие циклоны для волокнистой или склонной к слипанию пыли, а также для очистки газов, содержащих капельно-жидкую фазу или подверженных конденсации паров.

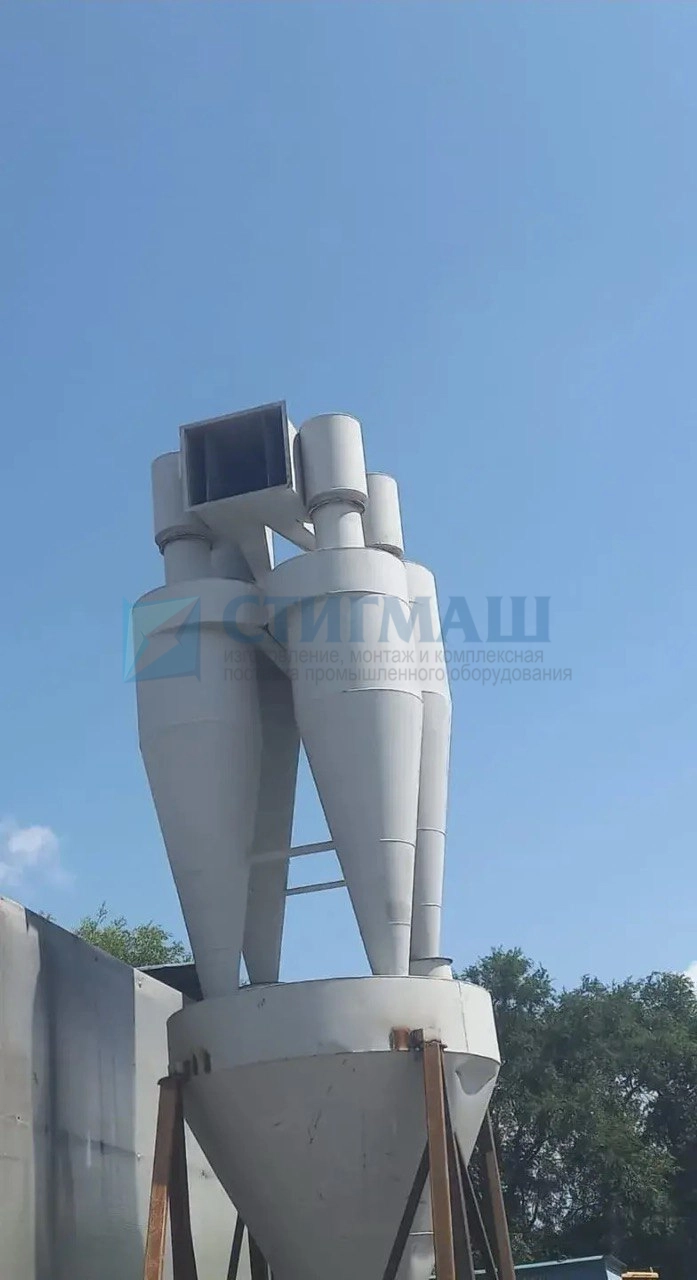

В зависимости от требуемой производительности по воздуху (или газу) и условий эксплуатации, циклоны выпускаются в одиночном или групповом варианте — с использованием двух, четырех, шести или восьми элементов. Групповые модели могут оснащаться камерой очищенного воздуха в форме «улитки» или сборника, в то время как одиночные — исключительно с улиткой.

Варианты исполнения:

• Одиночное — только с улиткой;
• Групповое — из двух, четырех, шести или восьми циклонов.

Условные обозначения циклонов ЦН-11:

Например: ЦН-11Л-400х1УП.

• ЦН — циклон НИИОгаза;
• 11 — угол наклона входного патрубка к горизонтали (в градусах);
• П, Л — «Правое» или «Левое» направление вращения газа;
• Число после тире (400) — внутренний диаметр цилиндрической части циклона (в мм);
• Следующая цифра (1) — количество циклонов в группе;
• У — камера очищенного газа в виде «улитки»;
• С — камера очищенного воздуха в виде сборника;
• П — пирамидальный бункер.
