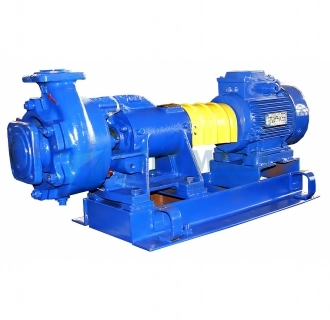

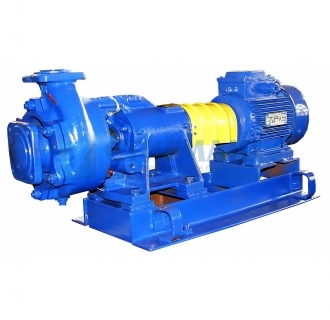

Насос консольный 1К 20/30б
Насосы 1К 20/30б предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). 1К 20/30б и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
Типоразмерный ряд
- 1К 8/18
- 1К 8/18а
- 1К 20/30
- 1К 20/30а
- 1К 20/30б
- 1К 80-50-200
- 1К 80-50-200б
Консольный насос 1К 20/30б предназначен для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по вязкости, плотности, химической активностью рН=6...9.
Корпус насоса – чугунная отливка, в которой есть входной и выходной патрубки, опорные лапы и спирально-кольцевой отвод. Рабочее колесо - центробежное, закрытого типа, одностороннего входа. Вращение ротора производится электродвигателем через соединительную муфту. Два радиально–упорных подшипника, установленных в кронштейне, служат опорами ротора. Если смотреть со стороны привода – вращение ротора по часовой стрелке.
Сальниковые набивки из современных материалов на основе терморасширенного графита сократят время на обслуживание и ремонт насоса. Насос можно использовать во взрывоопасных и пожароопасных помещениях за счет использования одинарных торцовых уплотнений.
Насос 1К 20/30б применяют:
- в системах тепло- и водоснабжения для дополнительной циркуляции в хозяйственных и жилых объектах;
- в системах водоснабжения структур ЖКХ и муниципальных водоканалов для перекачивания чистой воды;
- в системах подачи технической воды на промышленных предприятиях, включая нефтеперерабатывающие и металлургические отрасли;
- на объектах теплоэнергетики АЭС и ТЭС для обеспечения работы основных и вспомогательных систем станций, связанных с использованием воды.
Насосы 1К 20/30б предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). 1К 20/30б и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
Технические характеристики 1К 20/30б
| Наименование | Значение |
|---|---|
| Габариты, мм | 792*300*315 |
| Давление на входе в насос, МПа (кгс/см2), не более | 0,25(2,5) |
| Двигатель кВт/ об/мин | 3,5/2900 |
| Допускаемый кавитационный запас, м, не более | 3,8 |
| КПД насоса, %, не менее | 64 |
| Масса, кг | 30,5 |
| Напор, м | 22 |
| Напряжение, В | 220/380 |
| Подача м3/ч | 15 |
| Род тока | переменный |
| Утечка через сальниковое уплотнение, м3/ч (л/с) | 0,3...1,5*10-3 (0,3...1,5) |
| Частота тока, Гц | 50 |
| Типоразмер насоса | Размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | l | l1 | l2 | a | a1 | b | b1 | B | B1 | B2 | H | H1 | |
| К 20/30 | 466 | 120 | 115 | 91 | 195 | 140±0,7M | 160 | 130±0,7M | 275 | 163 | 98 | 270 | 120 |
| Типоразмер насоса | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | |
| К 20/30 | 52 | 14 | 160 | 65 | 130 | 100 | 40 | 80 | 100 | 130 | 100 | 125 |
| Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса агрегата, кг | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | A | A1 | A2 | B | B1 | B2 | B3 | B4 | H | h | h1 | h2 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | |||
| АИР100S2 | 4 | 835 | 555 | 120 | 185 | 102 | 250 | 250 | 365 | 276 | 300 | 300 | 98 | 163 | 343 | 193 | 150 | 73 | 160 | 65 | 130 | 100 | 40 | 80 | 100 | 130 | 125 | 100 | |
| А100S2 | 4 | 870 | 275 | 66 | |||||||||||||||||||||||||
Другие модификации
