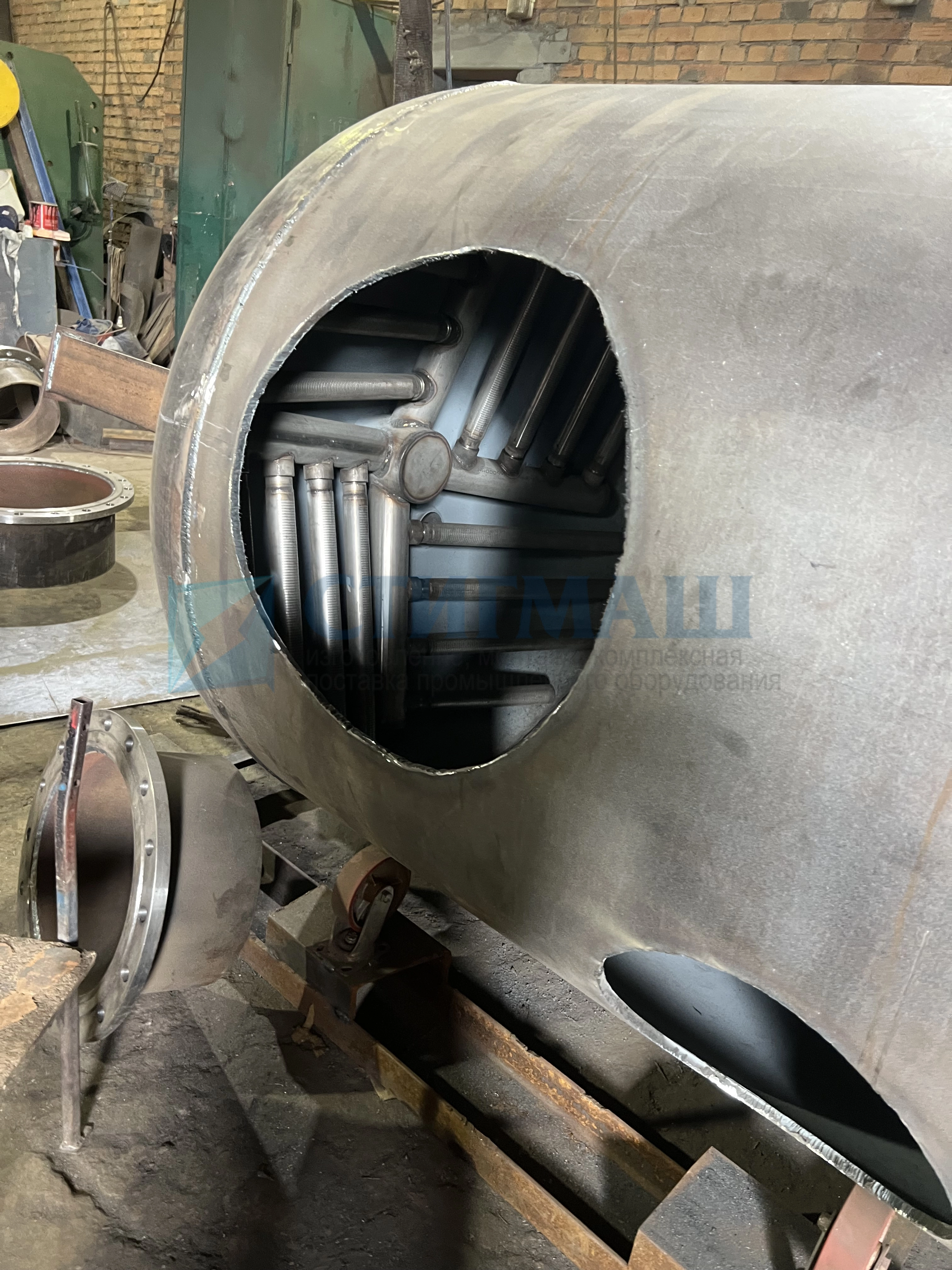

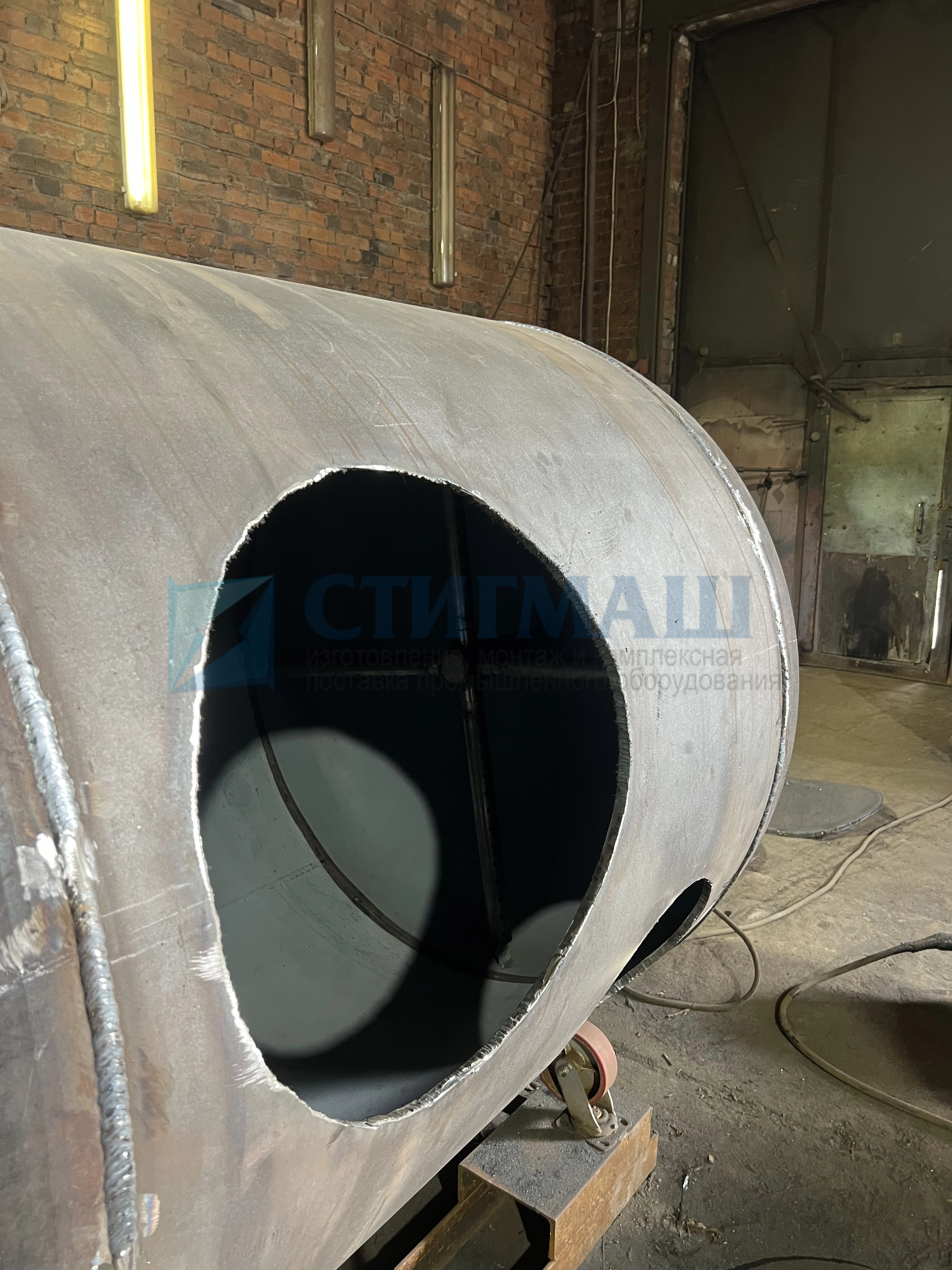

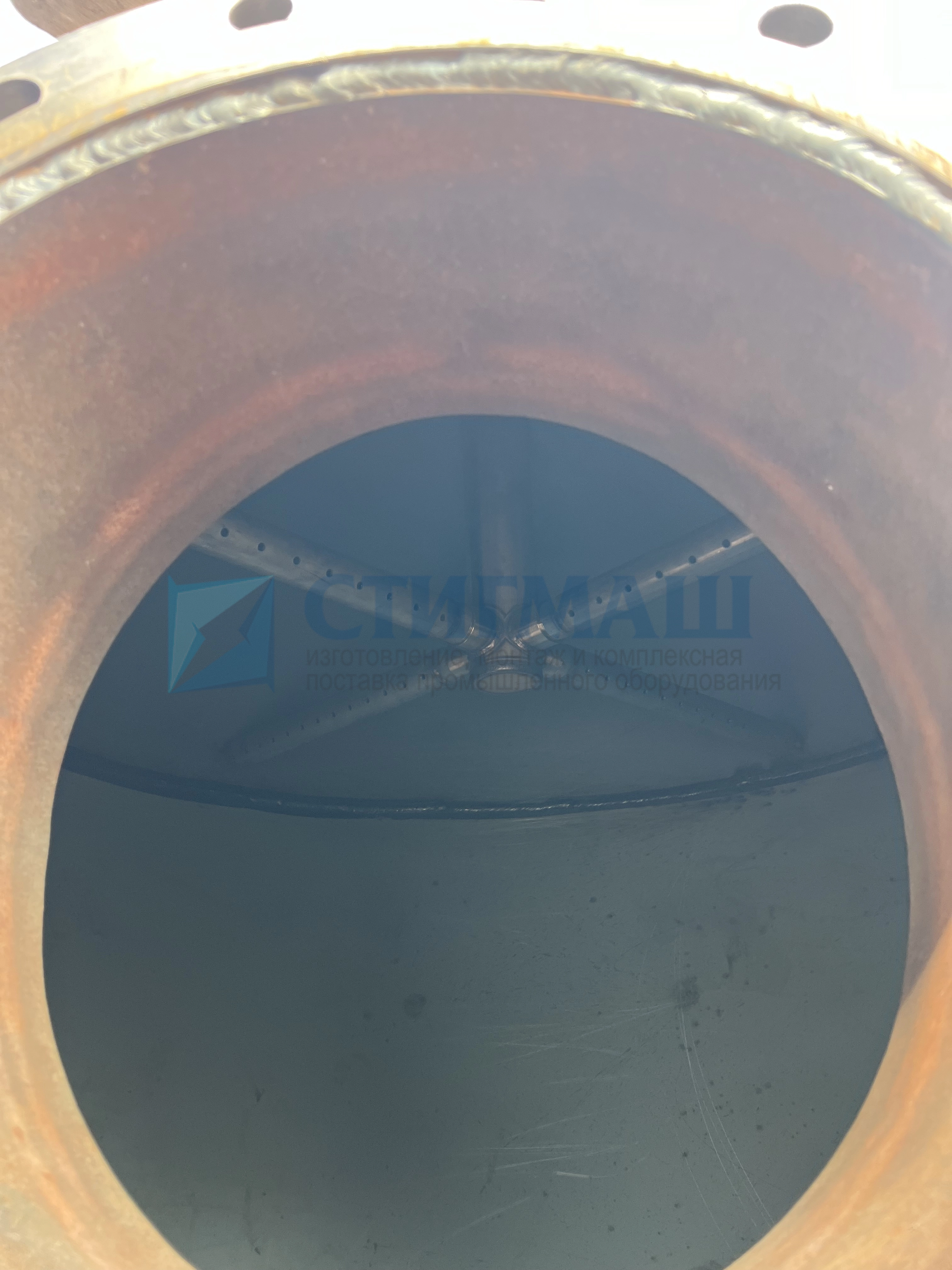

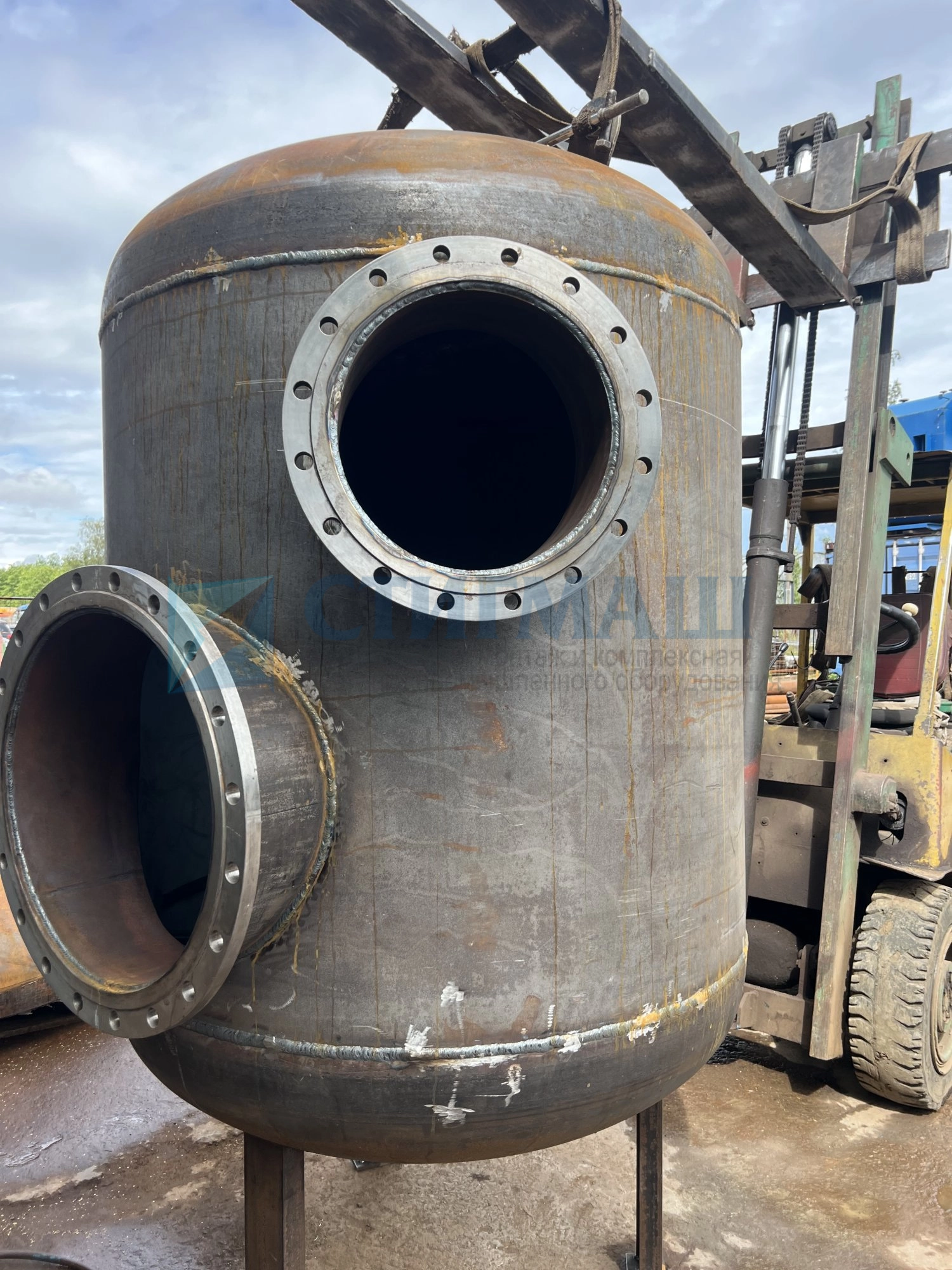

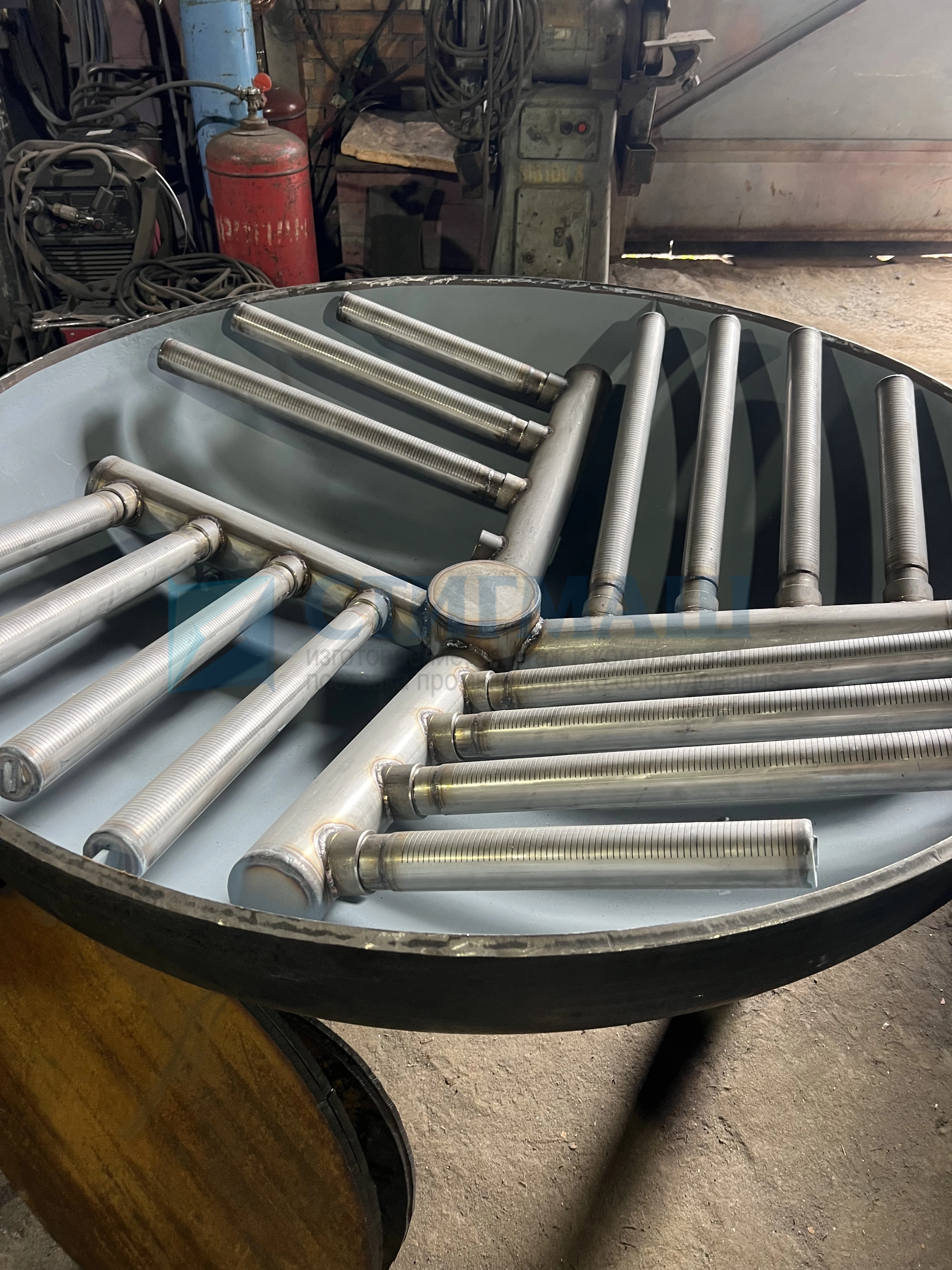

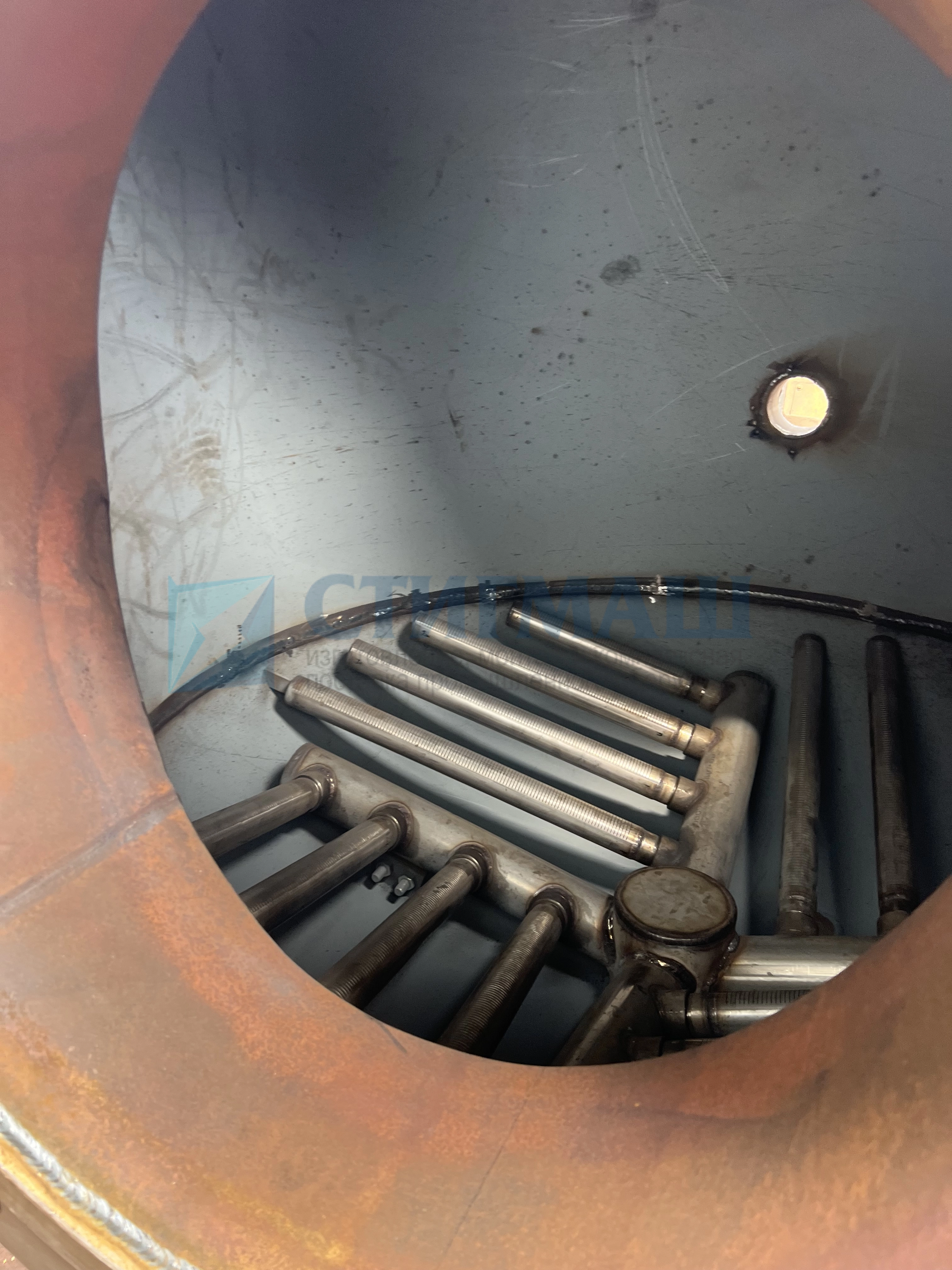

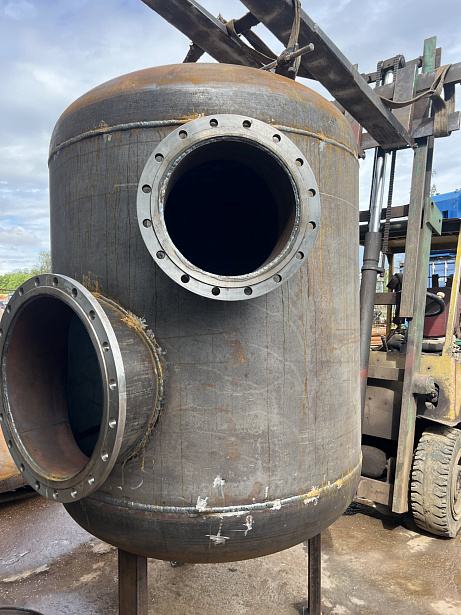

Осветлительный фильтр ФОВ-1,4-0,6 предназначен для удаления из воды взвешенных примесей разной степени дисперсности. Применяются в промышленных и отопительных котельных, в схеме водоподготовительных установок электростанций, различных технологических процесов
Скачать опросный лист
Очистка и осветление воды происходит за счёт прилипания содержащихся в ней примесей к поверхности гранул фильтрующего материала и задержки частиц примесей в свободном пространстве между частицами фильтрующего материала по всему объёму фильтрующей засыпки. Фильтрующим материалом может быть кварцевый песок, дроблёный антрацит, керамзит и др. Осветлительный фильтр ФОВ-1,4-0,6 имее рабочий цикл. состоящий из следующих операций: осветление воды; взрыхление фильтрующего материала; обратная промывка; сброс первого фильтрата.
Осветлительный фильтр ФОВ-1,4-0,6 предназначен для удаления из воды взвешенных примесей разной степени дисперсности. Применяются в промышленных и отопительных котельных, в схеме водоподготовительных установок электростанций, различных технологических процесов
|
Вместимость корпуса, м³
|
2.9 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Объем фильтрующей загрузки, м³
|
1.5 |
|
Т, не более °C
|
табл. 1 |
|
Масса сухая, кг
|
1560 |
|
Производительность, м3/ч
|
16* |
| Масса засыпного материала, кг | |
|
Кварцего песка, т
|
2.46 |
|
Антрацита, т
|
1.23 |
 |
 |
|
1. Аппарат не подлежит ведению Ростехнадзора. 2. Материал,, изготовление и контроль сворных швов по ОСТ "Сосуды и аппараты стальные сварные. Общие технические условия." 3. Материал - Ст3сп.* * - по заказу Ст. 12Х18Н10Т; ** - по заказу выполняется антикоррозионное покрытие внутренней поверхности фильтра; |
|
|
Наружные трубопроводы в разобранном виде и арматура * вместе с контрольно-измерительными приборами отправляютсязаказчику в ящике и устанавливаются на монтаже. Габаритные размеры ящике, мм - L=1340; B=815; h=825; Масса - 150кг. Тип поставляемой арматуры, трубопроводов, нижнего и верхнего распределитеных устройств может изменяться; |
|

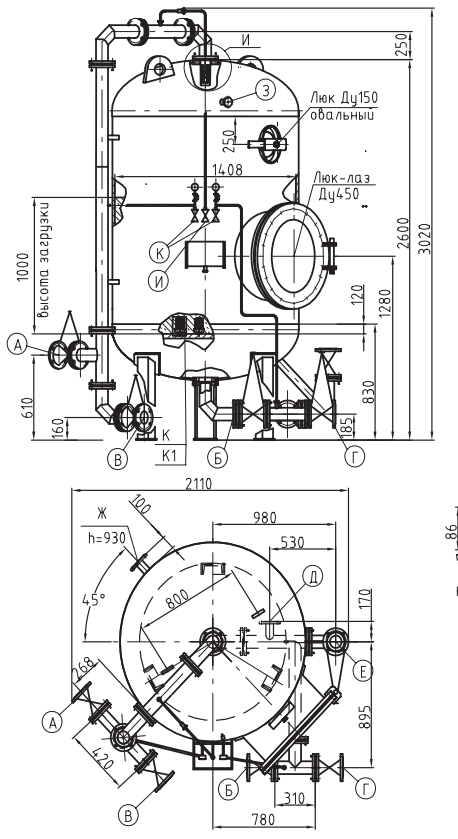

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Кол. шт. | Условн. | Присоед., мм | Вылет, мм | |||
|---|---|---|---|---|---|---|---|---|
| Dy | Py | ф. отв. | кол. отв. | ф окр отв. | ||||
| А | Подвод исходной воды | 1 | 80 | 1,0 | 18 | 4 | 160 | -- |
| Б | Отвод обработанной воды | 1 | 80 | 1,0 | 18 | 4 | 160 | -- |
| В | Отвод промывочной воды | 1 | 125 | 1,0 | 18 | 8 | 210 | -- |
| Г | Сброс первого фильтра | 1 | 80 | 1,0 | 18 | 4 | 160 | -- |
| Д | Подвод сжатого воздуха | 1 | 50 | 1,0 | 18 | 4 | 125 | 170 |
| Е | Подвод промывочной воды | 1 | 125 | 1,0 | 18 | 8 | 210 | -- |
| Ж | Гидровыгрузка | 1 | 100 | 1,0 | 18 | 8 | 180 | 100 |
| З | Слив в горизонт. полож. | 1 | 15 | 1,0 | -- | -- | -- | -- |
| И | Отвод воздуха | 1 | 15 | 1,6 | -- | -- | -- | -- |

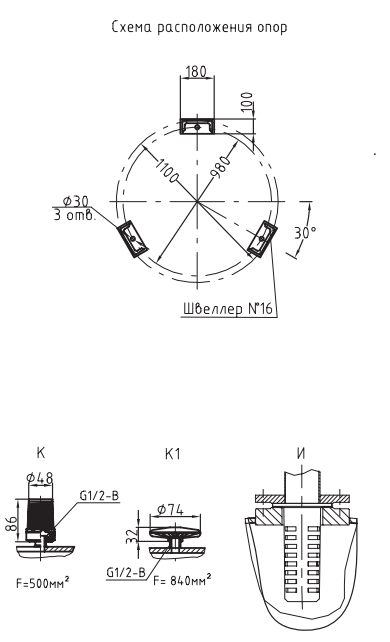

| К | Пробоотборники | 2 | 15 | 1,6 | -- | -- | -- | -- |
