Осветлительный фильтр ФОВ-1,0-0,6-КЗ предназначен для удаления из воды взвешенных примесей разной степени дисперсности. Применяются в промышленных и отопительных котельных, в схеме водоподготовительных установок электростанций, различных технологических процесов
Скачать опросный лист
Очистка и осветление воды происходит за счёт прилипания содержащихся в ней примесей к поверхности гранул фильтрующего материала и задержки частиц примесей в свободном пространстве между частицами фильтрующего материала по всему объёму фильтрующей засыпки. Фильтрующим материалом может быть кварцевый песок, дроблёный антрацит, керамзит и др. Осветлительный фильтр ФОВ-1,0-0,6-КЗ имее рабочий цикл. состоящий из следующих операций: осветление воды; взрыхление фильтрующего материала; обратная промывка; сброс первого фильтрата.
Осветлительный фильтр ФОВ-1,0-0,6-КЗ предназначен для удаления из воды взвешенных примесей разной степени дисперсности. Применяются в промышленных и отопительных котельных, в схеме водоподготовительных установок электростанций, различных технологических процесов
|
Вместимость корпуса, м³
|
1.47 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Т, не более °C
|
115 |
|
Производительность, м3/ч
|
10 |
| Масса засыпного материала, кг | |
|
Кварцего песка, т
|
1.49 |
|
Антрацита, т
|
0.74 |
1. Аппарат относится к 56 по ГОСТ Р 52630-2006, ведению Ростехнадзора не подлежит.
2. В качестве запорной арматуры - краны шаровые муфтовые латунные и затворы дисковые поворотные
3. Наружные трубопроводы в разобранном виде и арматура вместе с КИП отправляются в ящике и устанавливаются на монтаже.
4.Засыпной материал завод не поставляет.
5.На внутреннюю поверхность корпуса наносится антикоррозионное покрытие. Тип покрытия - по соглосованию с заказчиком.

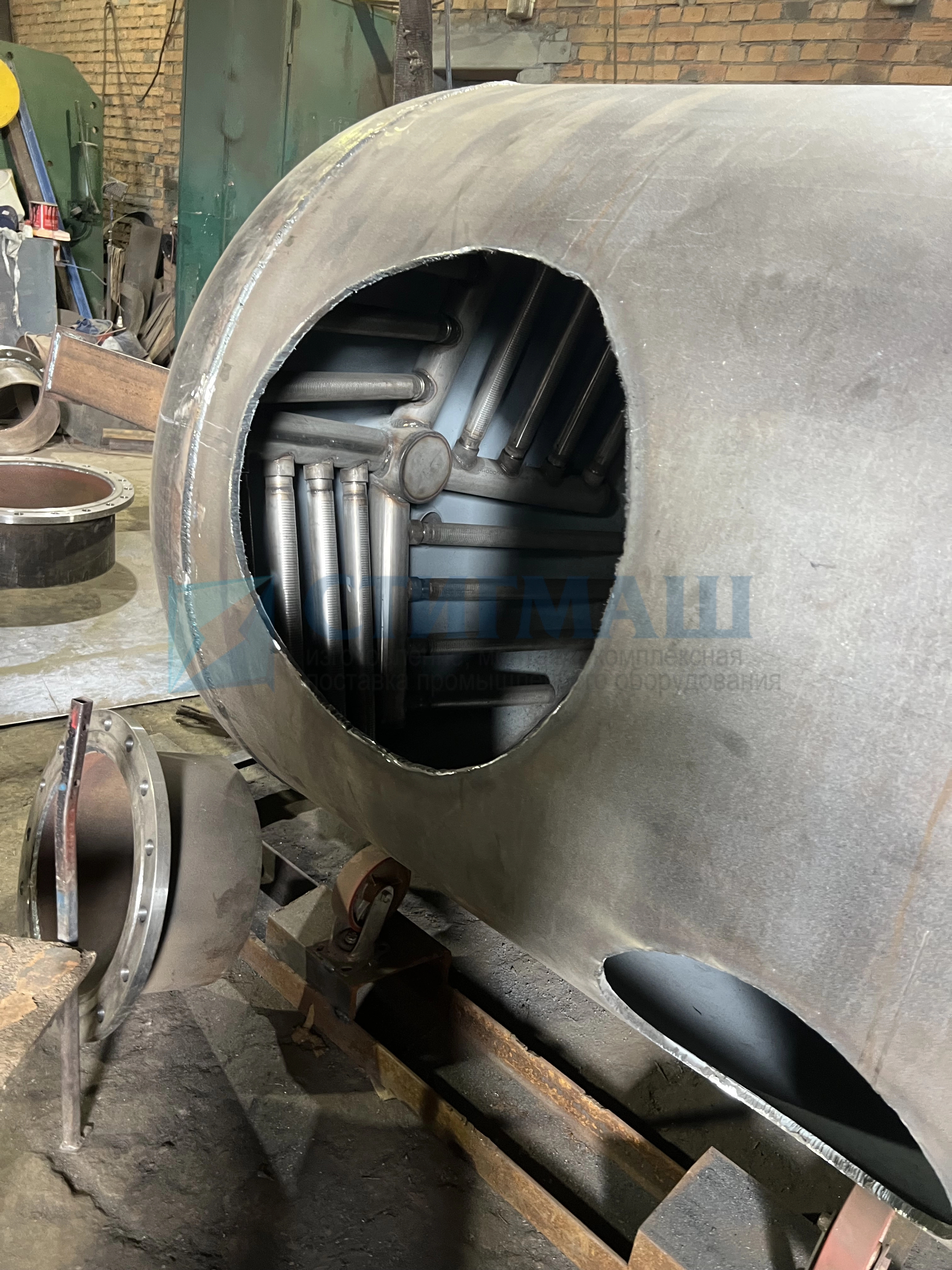

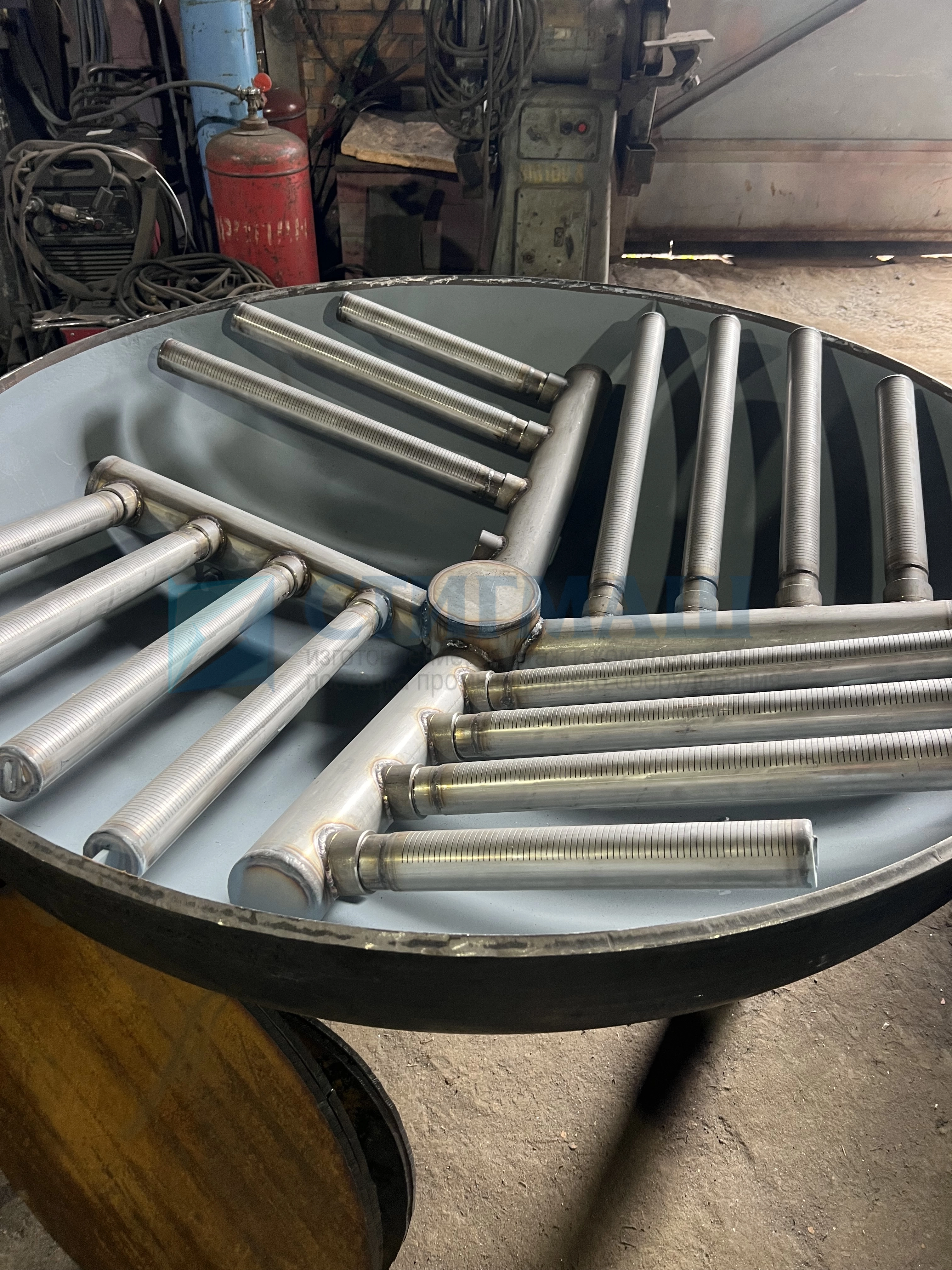

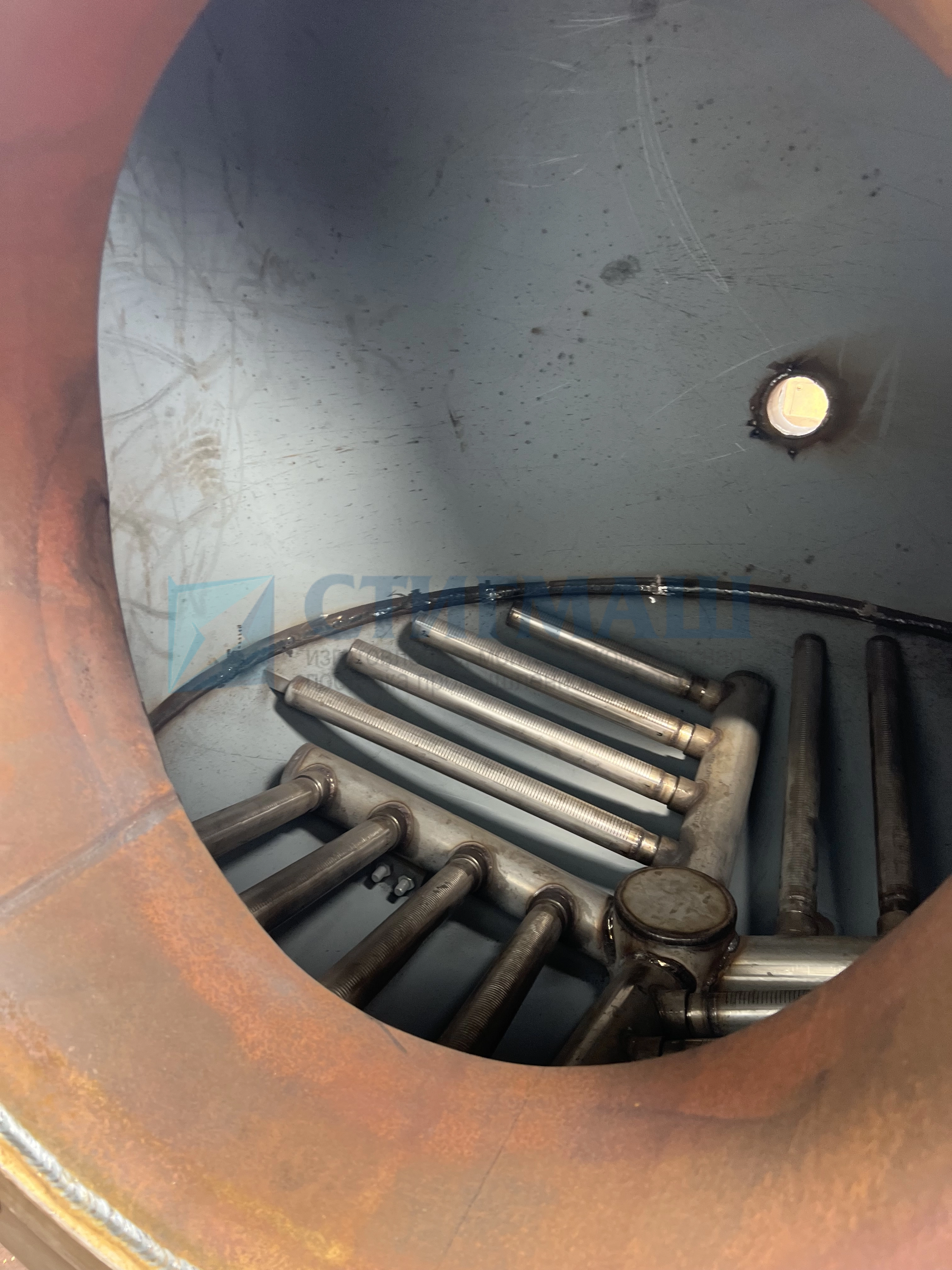

6.Корпус и фронт трубопроводов изготавливаются из материала Ст3сп, верхнее и нижнее сборно-распределительные устройства из материала 12х18Н10Т.

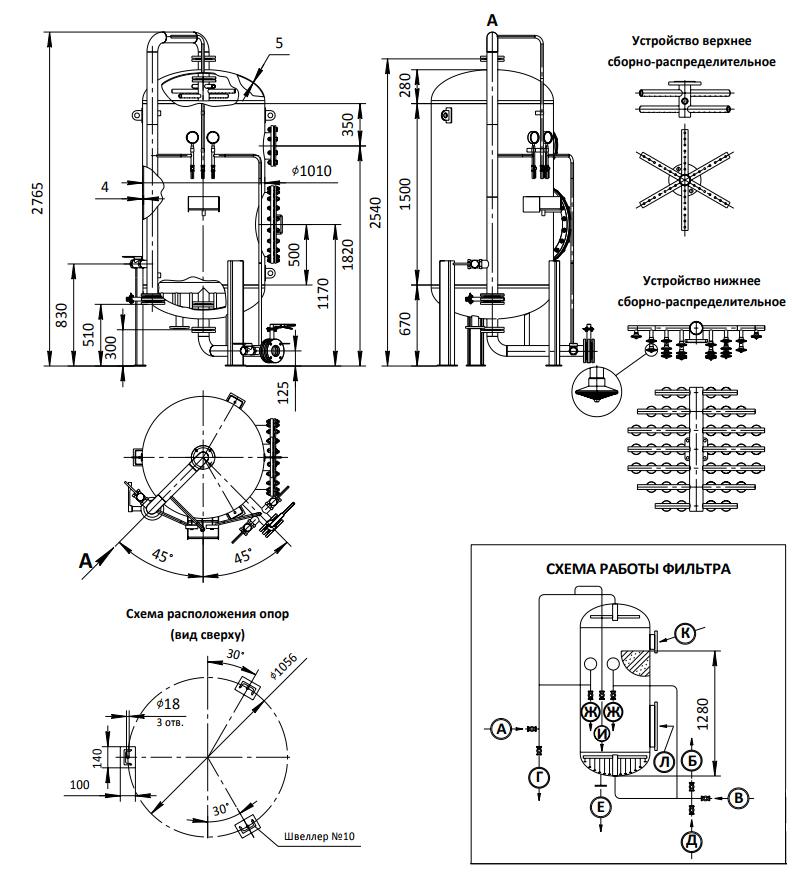

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy | Кол. шт. |
|---|---|---|---|
| А | Подвод исходной воды | 50 | 1 |
| Б | Отвод обработанной воды | 50 | 1 |
| В | Подвод промывочной воды | 80 | 1 |
| Г | Отвод промывочной воды | 80 | 1 |
| Д | Отвод первого фильтра | 50 | 1 |
| Е | Штуцер гидровыгрузки | 50 | 1 |
| Ж | Отбор проб воды | 15 | 2 |
| И | Отвод воздуха | 15 | 1 |
| К | Штуцер гидрозагрузки | 200 | 1 |
| Л | Люк-лаз для обслуживания | 500 | 1 |
