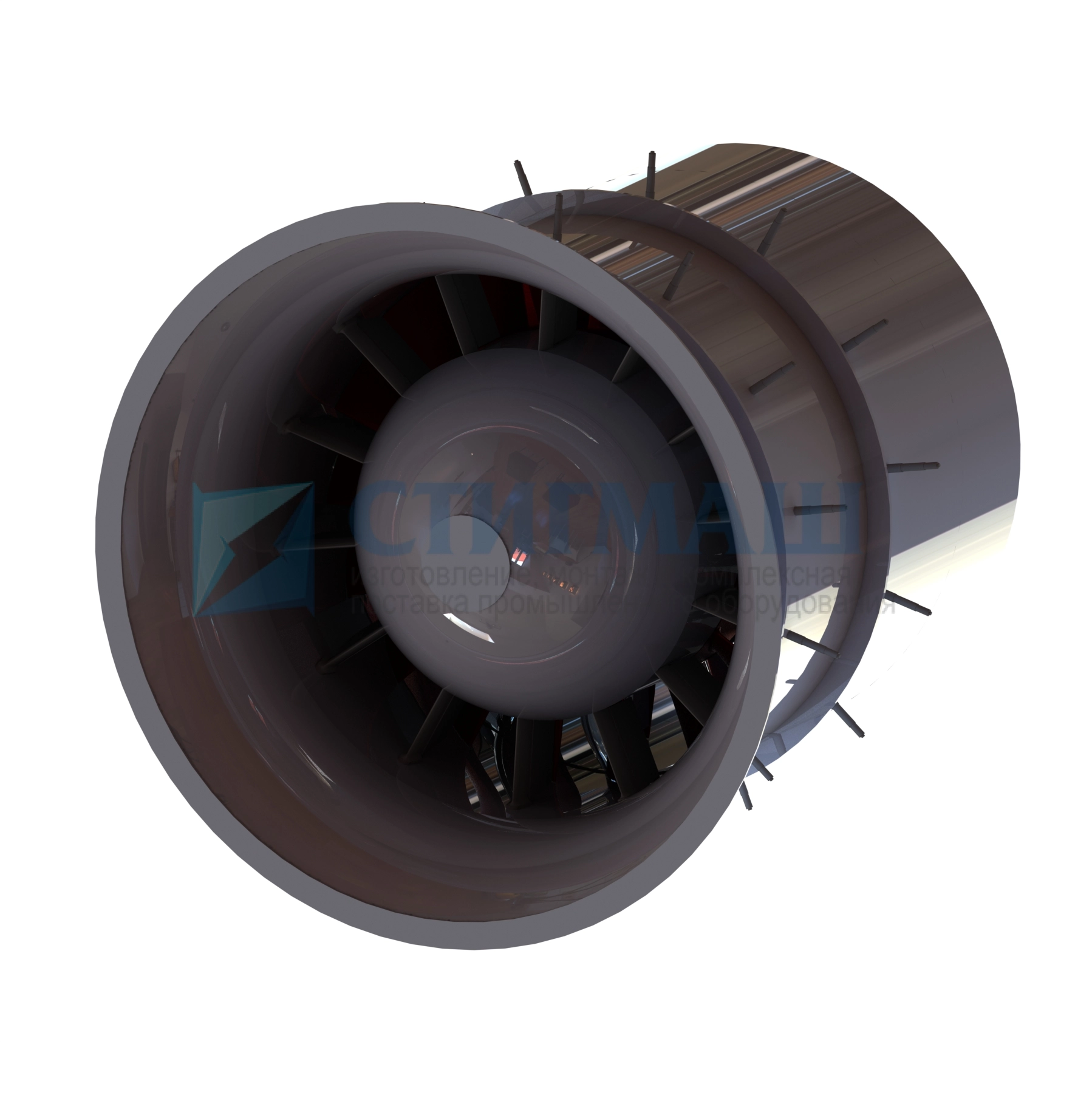

Дымосос ДОД-43
Осевые двухступенчатые дымососы типа ДОД предназначены для удаления дымовых газов из топок котлов, работающих на твердом топливе, с паропроизводительностью от 640 до 2650 т/ч. Максимально допустимая температура перемещаемых дымовых газов на входе в дымосос не должна превышать +200°С.
Другие модификации
| Типоразмер машины | Производительность, Q, м3/ч | Полное давление, Pa, Па | Максимальный КПД, ђ, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напряжение, В | ||||||
| ДОД-43ГМ | 1 335 000 | 3 491 | 82,5 | 375 | АО2-21-49-16У1 | 3 150 | 375 | 6 000 | 95 500 |
| ДОД-43-500 | 1 810 000 | 6 168 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 104 000 |
| АО-5600-6,6-500-Т1 | 5 600 | 500 | 6 000 | ||||||
| АО-5600-6-500У1 | 5 600 | 500 | 6 000 | ||||||
| ДОД-43-500-I | 1 725 000 | 4 932 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 102 000 |
| АО-5600-6,6-500-Т1 | 5 600 | 500 | 6 000 | ||||||
| АО-5600-6-500У1 | 5 600 | 500 | 6 000 | ||||||
| ДОД-43-500ГМ | 1 810 000 | 6 168 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 96 600 |
| АО-5600-6,6-500-Т1 | 5 600 | 500 | 6 000 | ||||||
| АО-5600-6-500У1 | 5 600 | 500 | 6 000 | ||||||
| ДОД-43-500-4 | 1 810 000 | 6 168 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 104 000 |
| АО-5600-6,6-500-Т1 | 5 600 | 500 | 6 000 | ||||||
| АО-5600-6-500У1 | 5 600 | 500 | 6 000 | ||||||
Характеристики
|
Производительность, м³/ч
|
1335000 |
|
КПД, %
|
82,5 |
|
Масса без эл. дв., кг
|
100100 |
|
Полное давление, Па
|
3491 |
|
Частота вращения рабочего колеса,мин-1
|
375 |
| Электродвигатель | |
|
Типоразмер
|
АО2-21-49-16У1 |
|
Мощность, кВт
|
3150 |
|
Частота вращения, мин-1
|
375 |
|
Напряжение, В
|
6000 |
| Типоразмер машины | Угол разворота кармана, ϕ | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | E2 | C | C2 | A | D | D2 | B | B2 | H | L | L1 | ||
| ДОД-43 | 0° | 3 225 | 3 400 | 8 600 | 8 776 | 3 870 | 4 300 | 5 450 | 3 870 | 3 803 | 9 398 | 15 058 | 12 804 |
| ДОД-43ГМ | 0° | 3 225 | 3 400 | 8 600 | 8 776 | 3 870 | 4 320 | 5 450 | 3 870 | 3 803 | 9 398 | 15 058 | 12 804 |
|
ДОД-43-500 ДОД-43-500ГМ |
0° | 3 225 | 3 400 | 8 600 | 8 776 | 3 870 | 4 300 | 5 450 | 3 870 | 3 803 | 9 420 | 15 087 | 12 804 |
| ДОД-43-500ГМ | 0° | 3 225 | 3 400 | 8 600 | 8 776 | 3 870 | 4 320 | 5 450 | 3 870 | 3 803 | 9 420 | 15 087 | 12 804 |
| ДОД-43-500-4 | 90° | 3 225 | 3 400 | 8 600 | 8 776 | 3 870 | 4 300 | 5 450 | 4 448 | 4 448 | 7 673 | 15 087 | 12 804 |
|
ВДОД-31,5 ВДОД-31,5C |
30° | 2 365 | 2 490 | 6 280 | 6 406 | 2 795 | 3 176 | 4 085 | 4 045 | 2 321 | 7 010 | 11 627 | 9 143 |
| ВДОД-41-500-1 | 0° | 3 080 | 3 256 | 8 200 | 8 376 | 3 650 | 4 120 | 5 150 | 3 650 | 3 633 | 9 098 | 14 787 | 12 342 |

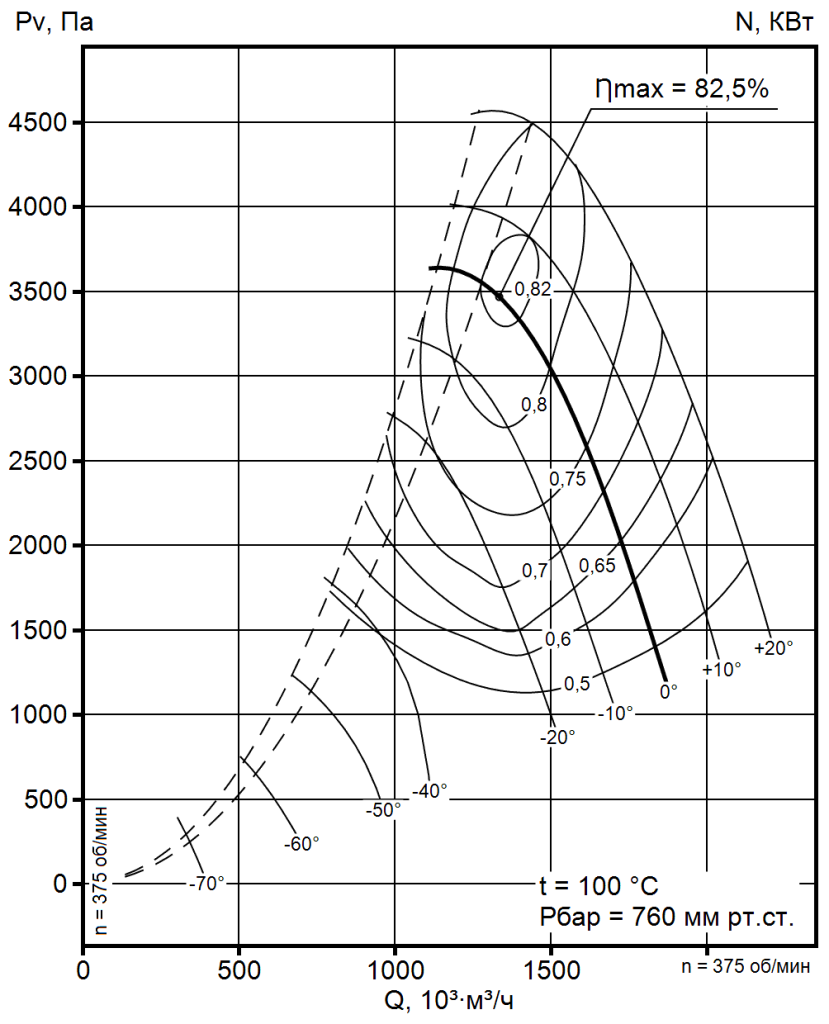

ДОД-43

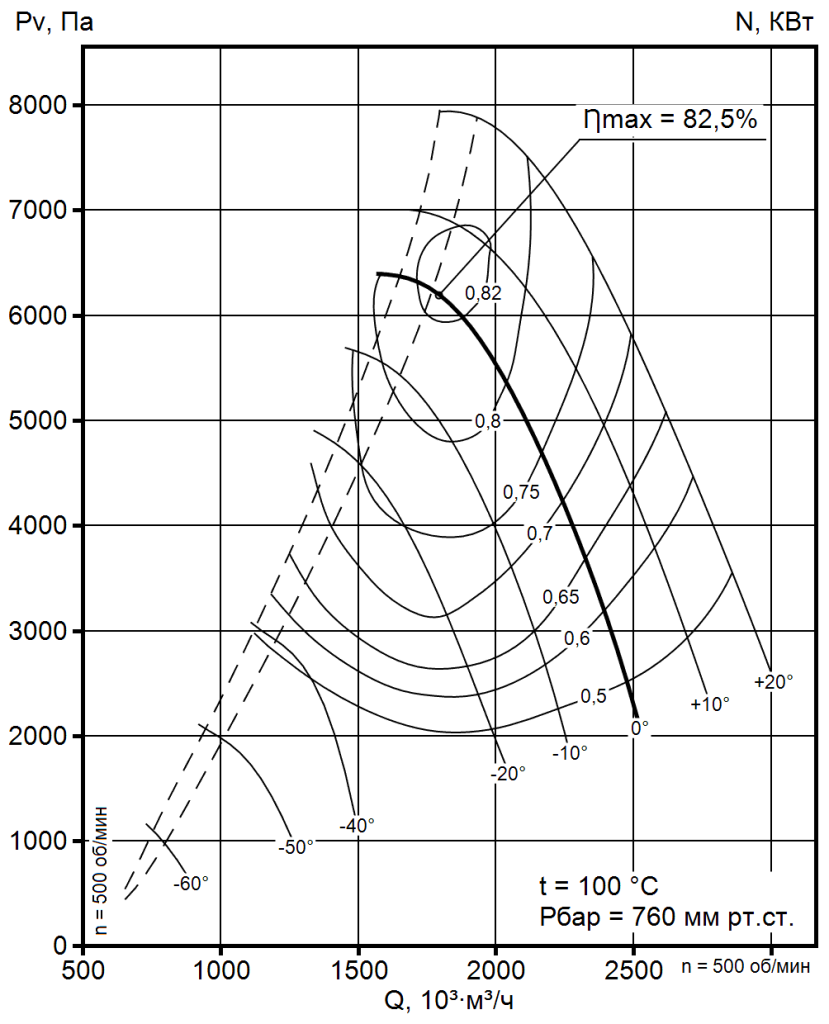

ДОД-43-500

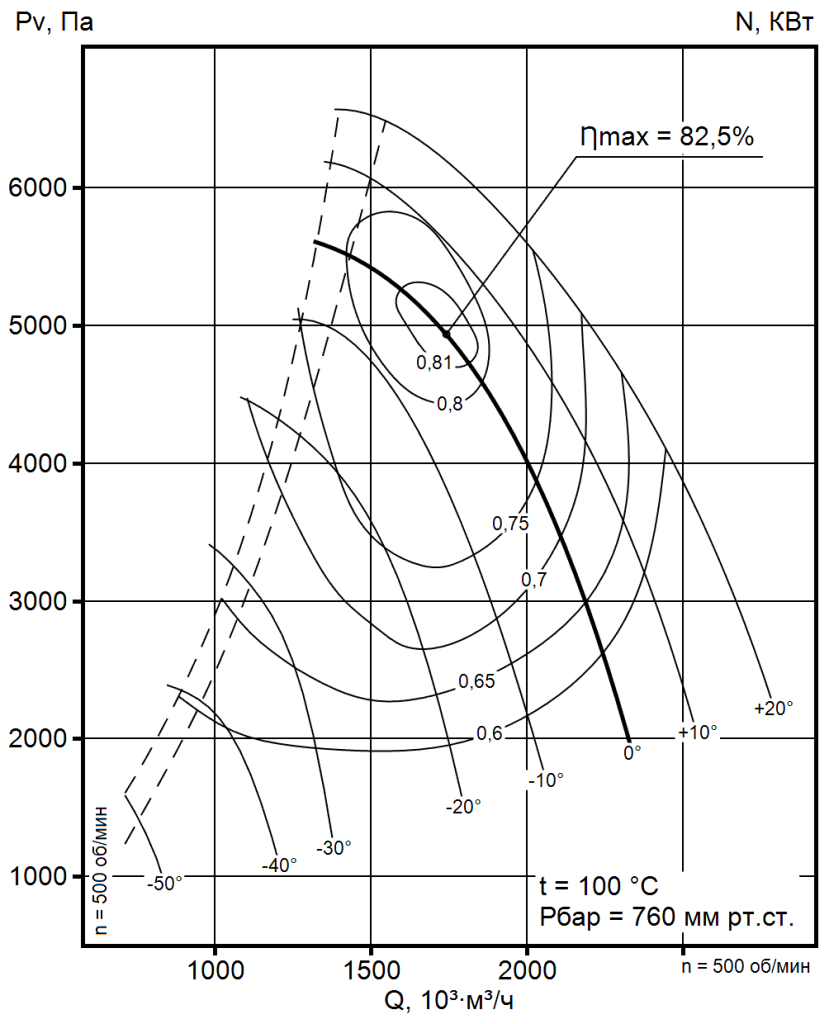

ДОД-43-500-I
| Типоразмер машины | Частота вращения, мин-1 | Режим | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
|
ДОД-43-500 ДОД-43-500ГМ ДОД-43-500-4 |
500 |
η=max ΘНА=0° |
Нагнетание | 128 | 135 | 133 | 141 | 124 | 129 | 118 | 111 | 139 |
| Всасывание | 121 | 133 | 132 | 135 | 135 | 126 | 115 | 108 | 137 | |||
| Вокруг корпуса | 110 | 121 | 120 | 122 | 109 | 116 | 111 | 108 | 122 | |||
| 500 | η=max ΘНА=+20° | Нагнетание | 135 | 142 | 141 | 144 | 144 | 138 | 128 | 121 | 147 | |
| Всасывание | 130 | 143 | 142 | 144 | 141 | 135 | 124 | 120 | 145 | |||
| Вокруг корпуса | 120 | 127 | 127 | 128 | 126 | 121 | 116 | 112 | 130 | |||
| ДОД-43-500-I | 500 |
η=max ΘНА=0° |
Нагнетание | 131 | 132 | 137 | 137 | 130 | 121 | 112 | 109 | 136 |
| Всасывание | 127 | 131 | 132 | 134 | 128 | 118 | 110 | 106 | 133 | |||
| Вокруг корпуса | 116 | 119 | 120 | 119 | 115 | 111 | 108 | 105 | 121 | |||
| 500 |
η=max ΘНА=+20° |
Нагнетание | 138 | 139 | 140 | 141 | 138 | 130 | 122 | 118 | 142 | |
| Всасывание | 136 | 140 | 140 | 140 | 135 | 125 | 119 | 117 | 140 | |||
| Вокруг корпуса | 122 | 125 | 126 | 125 | 121 | 116 | 112 | 109 | 126 | |||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.
