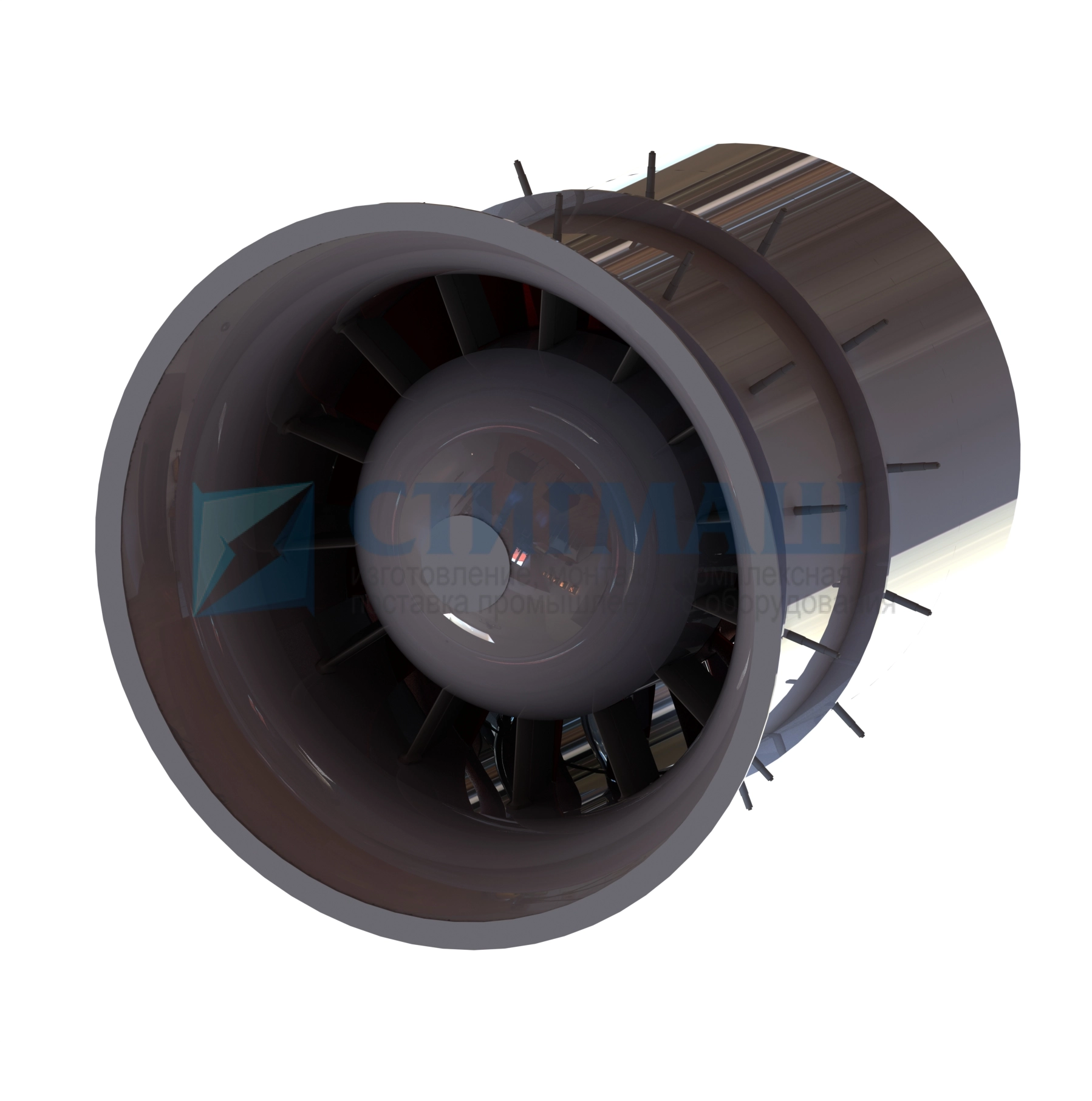

Дымосос ДОД-41
Осевые двухступенчатые дымососы типа ДОД предназначены для удаления дымовых газов из топок котлов, работающих на твердом топливе, с паропроизводительностью от 640 до 2650 т/ч. Максимально допустимая температура перемещаемых дымовых газов на входе в дымосос не должна превышать +200°С.
Другие модификации
| Типоразмер машины | Производительность, Q, м3/ч | Полное давление, Pa, Па | Максимальный КПД, ђ, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напряжение, В | ||||||
| ДОД-41-I | 1 140 000 | 2 628 | 82,5 | 375 | АО2-21-39-16У1 | 2 000 | 375 | 6 000 | 93 000 |
| ДОД-41-500 | 1 445 000 | 5 619 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 96 000 |
| ДОД-41-500-4 | 1 445 000 | 5 619 | 82,5 | 500 | АО2-20-83-12У1 | 5 000 | 500 | 6 000 | 92 600 |
Характеристики
|

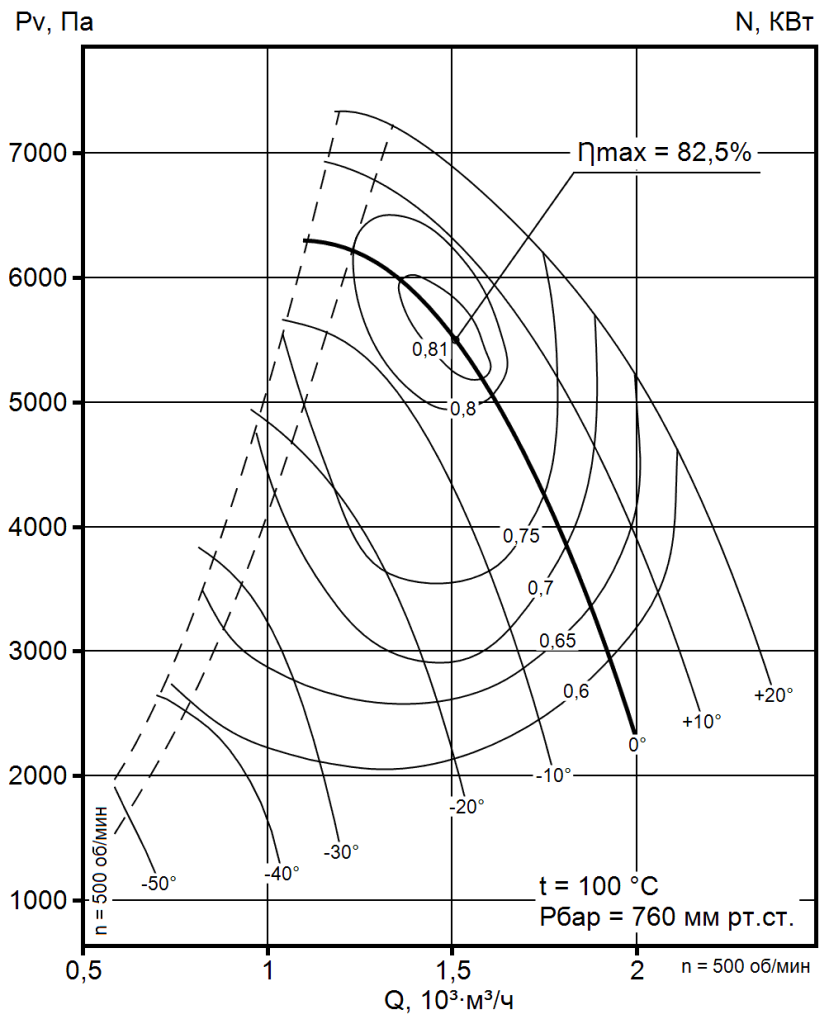

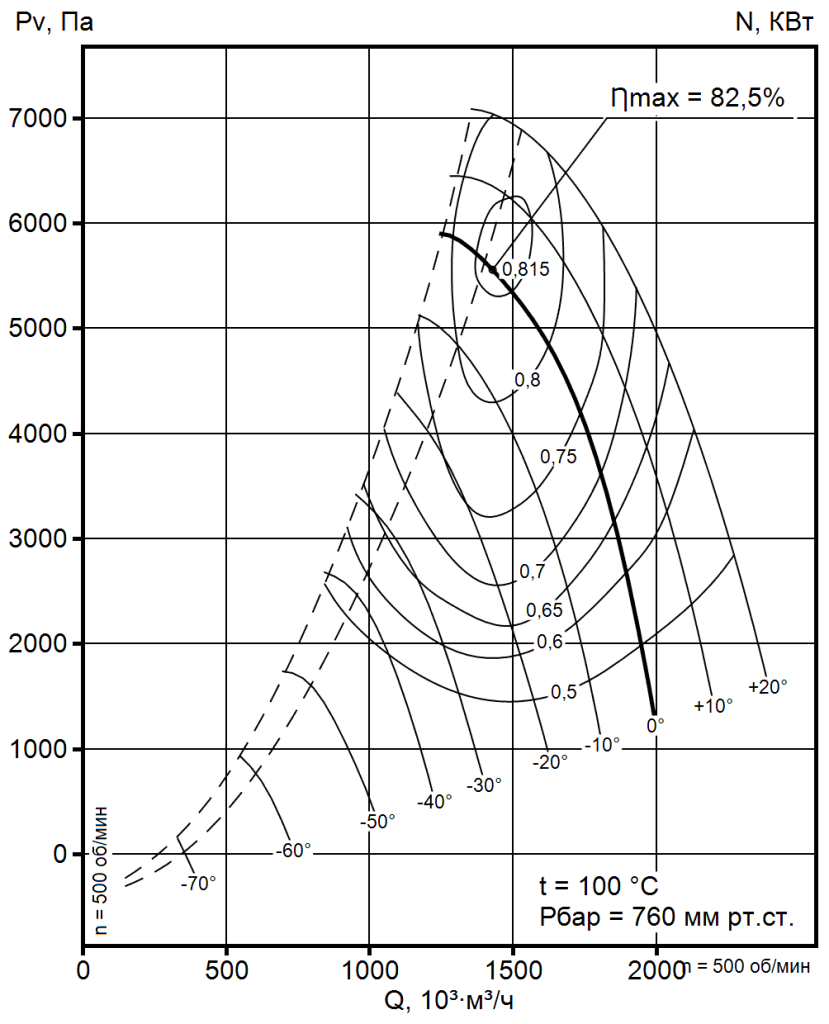

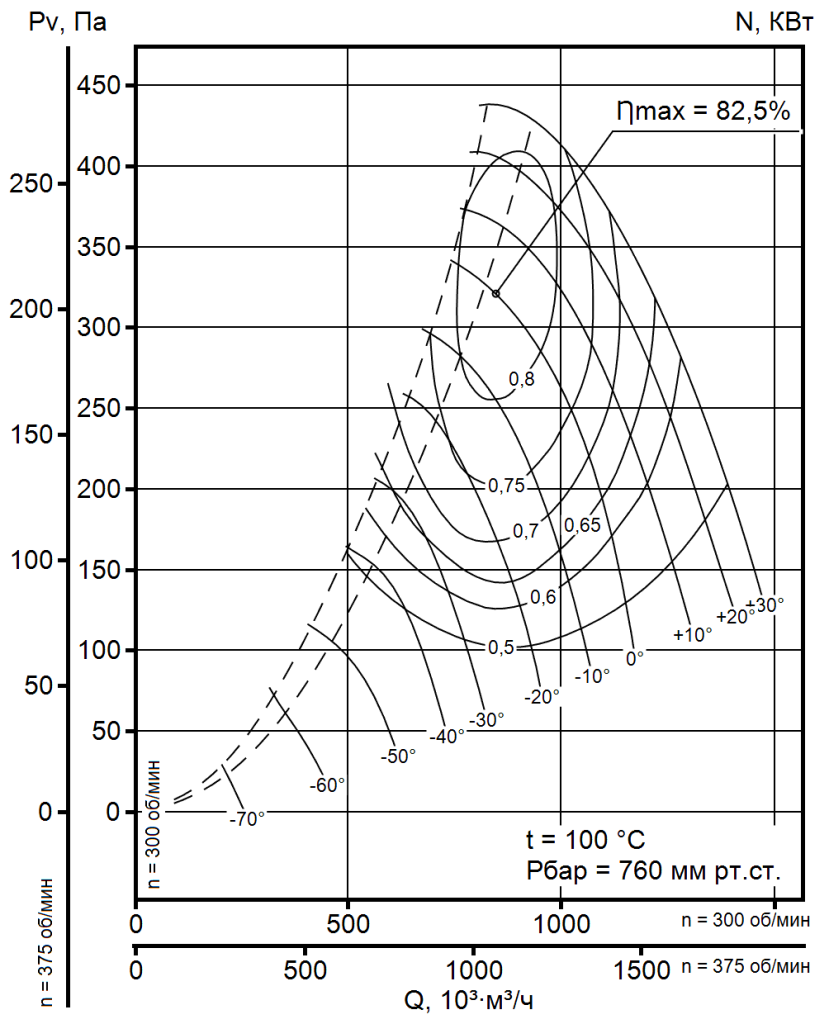

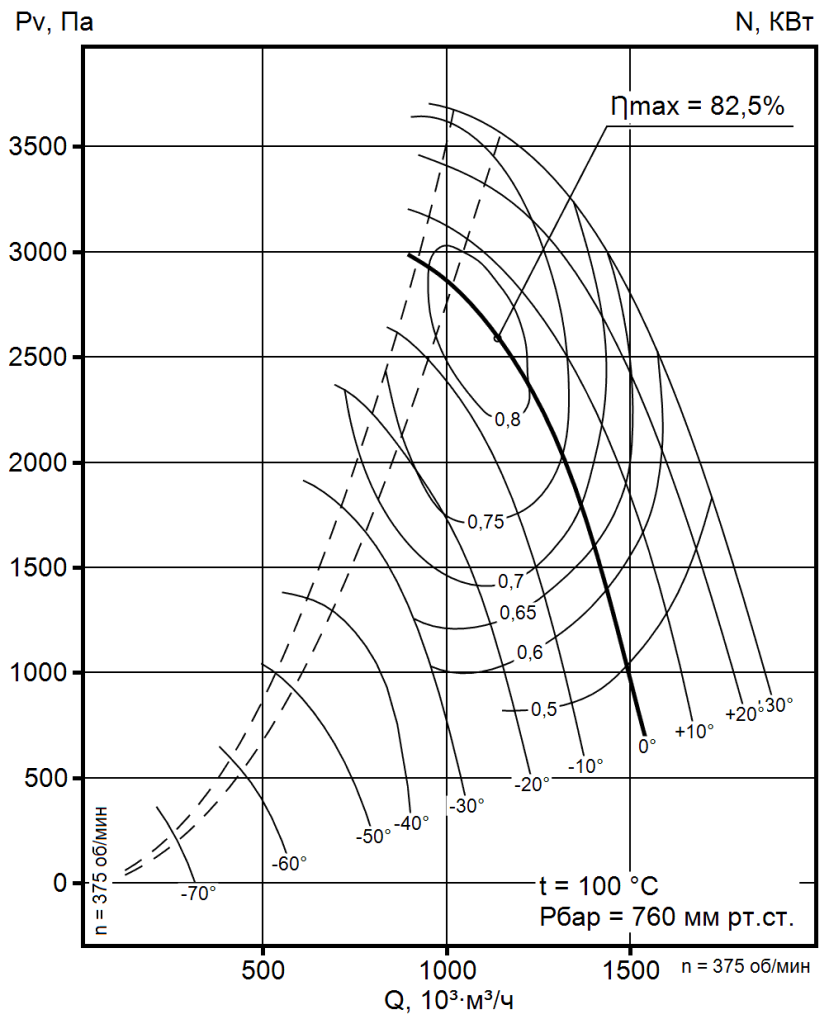

Производительность, м³/ч
|
1080000 |
|
КПД, %
|
82,5 |
|
Масса без эл. дв., кг
|
94300 |
|
Полное давление, Па
|
3138 |
|
Частота вращения рабочего колеса,мин-1
|
375 |
| Электродвигатель | |
|
Типоразмер
|
АО2-21-39-16У1 |
|
Мощность, кВт
|
2000 |
|
Частота вращения, мин-1
|
375 |
|
Напряжение, В
|
6000 |
| Типоразмер машины | Угол разворота кармана, ϕ | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | E2 | C | C2 | A | D | D2 | B | B2 | H | L | L1 | ||
|
ДОД-41 ДОД-41-I |
45° | 3 080 | 3 256 | 8 200 | 8 376 | 3 650 | 4 100 | 5 150 | 5 584 | 3 813 | 9 398 | 14 758 | 12 342 |
| ДОД-41-500 | 0° | 3 080 | 3 256 | 8 200 | 8 376 | 3 650 | 4 100 | 5 150 | 3 650 | 3 633 | 9 098 | 14 787 | 12 342 |
| ДОД-41-500-4 | 45° | 3 080 | 3 256 | 8 200 | 8 376 | 3 650 | 4 100 | 5 150 | 5 585 | 3 815 | 9 400 | 14 787 | 12 342 |
ДОД-41
ДОД-41-I
ДОД-41-500
ДОД-41-500-I
| Типоразмер машины | Частота вращения, мин-1 | Режим | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
| ДОД-41 | 375 |
η=max ΘНА=0° |
Нагнетание | 122 | 124 | 127 | 129 | 124 | 115 | 106 | 101 | 129 |
| Всасывание | 118 | 123 | 124 | 126 | 122 | 112 | 103 | 98 | 126 | |||
| Вокруг корпуса | 106 | 112 | 112 | 112 | 108 | 104 | 100 | 98 | 113 | |||
| 375 |
η=max ΘНА=+30° |
Нагнетание | 130 | 133 | 133 | 135 | 134 | 124 | 116 | 112 | 137 | |
| Всасывание | 127 | 133 | 133 | 134 | 130 | 121 | 114 | 112 | 134 | |||
| Вокруг корпуса | 114 | 118 | 119 | 119 | 115 | 110 | 106 | 103 | 120 | |||
| ДОД-41-I | 375 |
η=max ΘНА=0° |
Нагнетание | 124 | 122 | 130 | 125 | 117 | 108 | 100 | 97 | 125 |
| Всасывание | 122 | 120 | 124 | 124 | 115 | 104 | 98 | 95 | 123 | |||
| Вокруг корпуса | 111 | 109 | 112 | 109 | 105 | 100 | 97 | 94 | 111 | |||
| 375 |
η=max ΘНА=+30° |
Нагнетание | 132 | 130 | 133 | 132 | 126 | 117 | 110 | 109 | 132 | |
| Всасывание | 132 | 130 | 133 | 130 | 124 | 113 | 109 | 107 | 130 | |||
| Вокруг корпуса | 116 | 116 | 117 | 115 | 110 | 105 | 101 | 99 | 116 | |||
|
ДОД-41-500 ДОД-41-500-4 |
500 |
η=max ΘНА=0° |
Нагнетание | 126 | 133 | 131 | 139 | 135 | 126 | 117 | 109 | 139 |
| Всасывание | 120 | 131 | 129 | 133 | 133 | 124 | 115 | 107 | 135 | |||
| Вокруг корпуса | 109 | 120 | 118 | 121 | 117 | 113 | 108 | 105 | 122 | |||
| 500 |
η=max ΘНА=+20° |
Нагнетание | 133 | 141 | 139 | 142 | 142 | 120 | 126 | 120 | 144 | |
| Всасывание | 134 | 142 | 140 | 142 | 139 | 133 | 123 | 119 | 143 | |||
| Вокруг корпуса | 119 | 125 | 126 | 126 | 125 | 119 | 114 | 111 | 129 | |||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.
