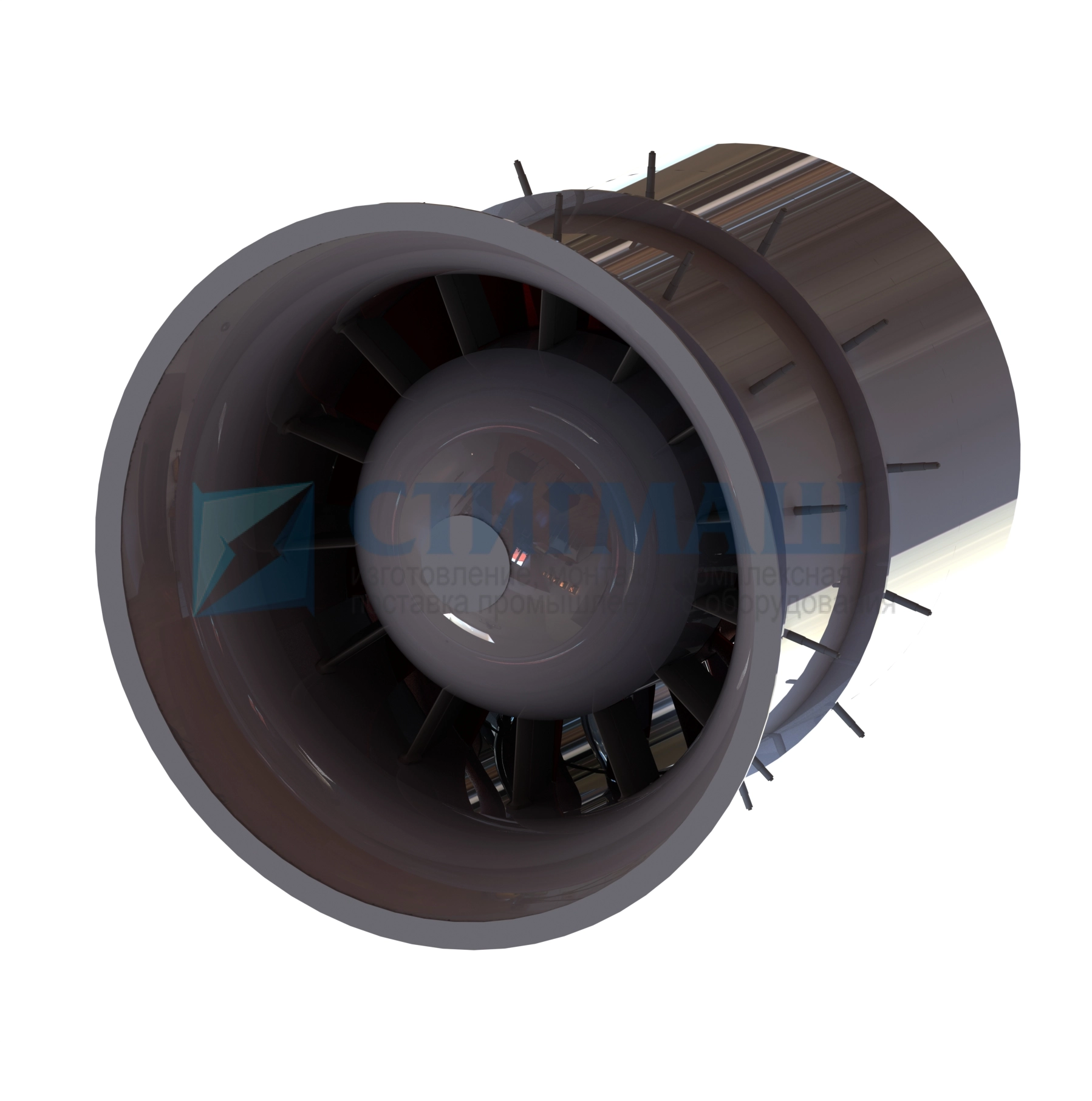

Дымосос ДОД-28,5
Осевые двухступенчатые дымососы типа ДОД предназначены для удаления дымовых газов из топок котлов, работающих на твердом топливе, с паропроизводительностью от 640 до 2650 т/ч. Максимально допустимая температура перемещаемых дымовых газов на входе в дымосос не должна превышать +200°С.
Другие модификации
| Типоразмер машины | Производительность, Q, м3/ч | Полное давление, Pa, Па | Максимальный КПД, ђ, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напряжение, В | ||||||
| ДОД-28,5ГМ | 585 000 | 3 766 | 82,5 | 600 | АДО-1250/600У3 | 1 250 | 600 | 6 000 | 44 100 |
| АДО-1600-6000-10У1 | 1 600 | 600 | 6 000 | ||||||
| ДОД-28,5-I | 585 000 | 3 766 | 82,5 | 600 | АДО-1250/600У3 | 1 250 | 600 | 6 000 | 46 100 |
| АДО-1600-6000-10У1 | 1 600 | 600 | 6 000 | ||||||
| ДОД-28,5-IГМ | 585 000 | 3 766 | 82,5 | 600 | АДО-1250/600У3 | 1 250 | 600 | 6 000 | 44 100 |
| АДО-1600-6000-10У1 | 1 600 | 600 | 6 000 | ||||||
| ДОД-28,5-IФГМ | 565 000 | 3 687 | 80,5 | 600 | АДО-1250/600У3 | 1 250 | 600 | 6 000 | 40 400 |
Характеристики
|
КПД, %
|
82,5 |
|
Частота вращения, мин^-1
|
600 |
|
Масса без эл. дв., кг
|
46100 |
|
Полное давление, Па
|
3766 |
| Электродвигатель | |
|
Типоразмер
|
АДО-1250/600У3, АДО-1600-6000-10У1 |
|
Мощность, кВт
|
1250, 1600 |
|
Частота вращения, мин-1
|
600, 600 |
|
Напряжение, В
|
6000, 6000 |
| Типоразмер машины | Угол разворота кармана, ϕ | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | E2 | C | C2 | A | D | D2 | B | B2 | H | L | L1 | ||
| ДОД-28,5 | 45° | 2 134 | 2 260 | 5 660 | 5 786 | 2 520 | 2 850 | 3 705 | 3 870 | 2 386 | 6 405 | 10 822 | 8 353 |
| ДОД-28,5ГМ | 45° | 2 134 | 2 260 | 5 660 | 5 786 | 2 520 | 2 870 | 3 705 | 3 870 | 2 386 | 6 405 | 10 822 | 8 353 |
| ДОД-28,5-I | 22,5° | 2 134 | 2 260 | 5 660 | 5 786 | 2 520 | 2 850 | 3 705 | 3 460 | 2 200 | 6 510 | 10 822 | 8 353 |
| ДОД-28,5-IГМ | 22,5° | 2 134 | 2 260 | 5 660 | 5 786 | 2 520 | 2 870 | 3 705 | 3 460 | 2 200 | 6 510 | 10 822 | 8 353 |
| ДОД-28,5-IФГМ | 22,5° | 2 134 | 2 260 | 5 660 | 5 786 | 2 520 | 2 870 | 3 705 | 3 460 | 2 200 | 6 510 | 10 822 | 8 353 |

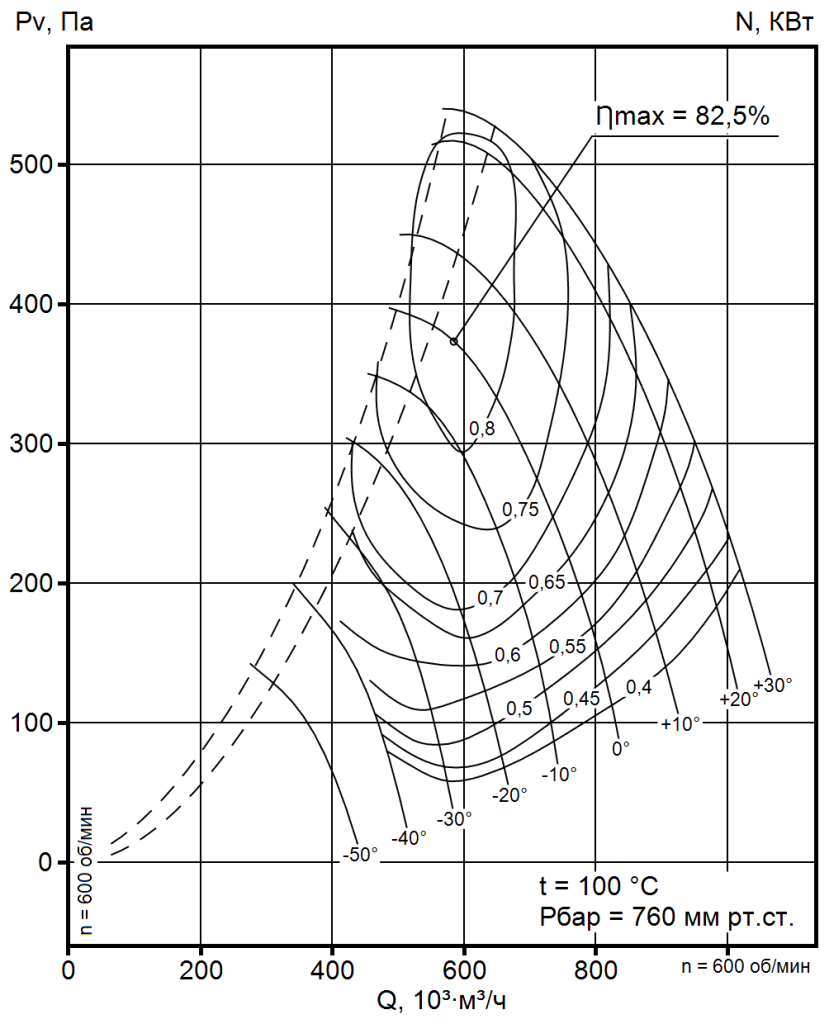

ДОД-28,5

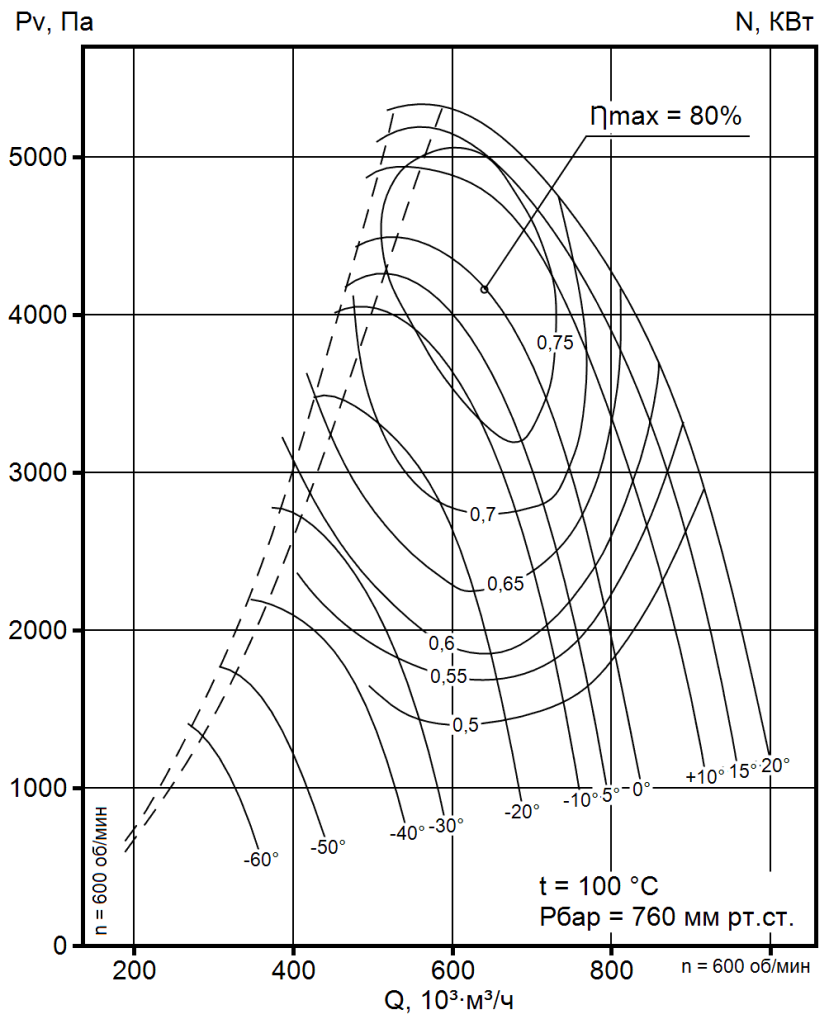

ДОД-28,5-ФГМ
| Типоразмер машины | Частота вращения, мин-1 | Режим | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
|
ДОД-28,5 ДОД-28,5ГМ ДОД-28,5-I ДОД-28,5-IГМ |
600 | η=max ΘНА=0° | Нагнетание | 119 | 128 | 130 | 131 | 129 | 119 | 109 | 107 | 132 |
| Всасывание | 112 | 125 | 128 | 129 | 126 | 115 | 105 | 103 | 130 | |||
| Вокруг корпуса | 105 | 119 | 121 | 121 | 113 | 107 | 100 | 94 | 120 | |||
| 600 |
η=max ΘНА=+30° |
Нагнетание | 128 | 134 | 139 | 139 | 134 | 127 | 119 | 114 | 139 | |
| Всасывание | 121 | 131 | 138 | 138 | 132 | 125 | 116 | 111 | 138 | |||
| Вокруг корпуса | 114 | 115 | 131 | 129 | 121 | 113 | 105 | 100 | 129 | |||
| ДОД-28,5-IФГМ | 600 |
η=max ΘНА=-5° |
Нагнетание | 125 | 128 | 129 | 130 | 128 | 123 | 115 | 106 | 132 |
| Всасывание | 120 | 125 | 127 | 128 | 126 | 121 | 114 | 105 | 130 | |||
| 600 |
η=max ΘНА=+20° |
Нагнетание | 121 | 127 | 128 | 128 | 123 | 115 | 107 | 95 | 128 | |
| Всасывание | 118 | 125 | 126 | 126 | 121 | 113 | 105 | 93 | 126 | |||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.
