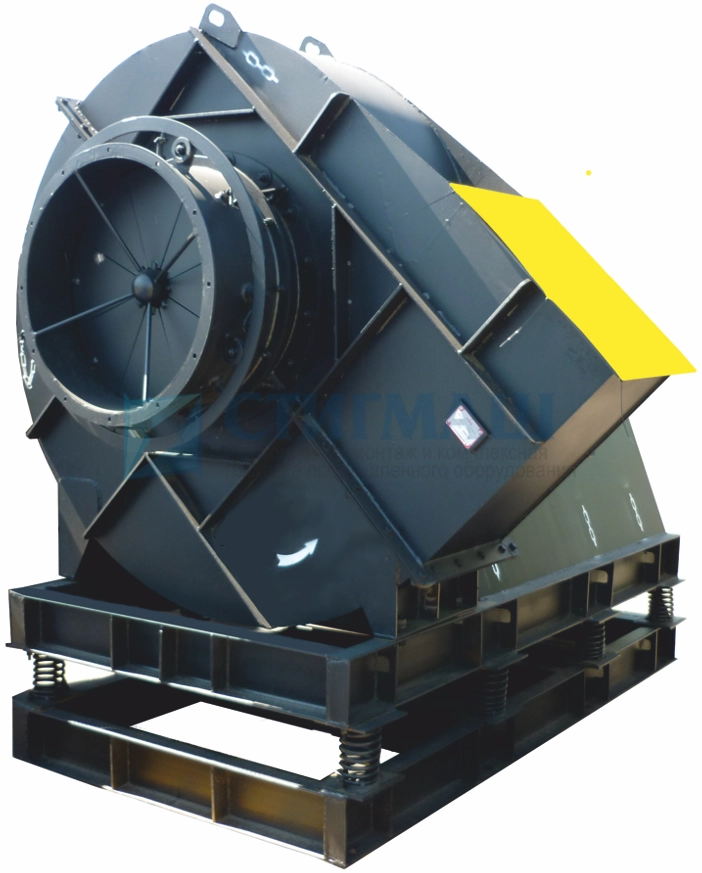

Дымосос ДН-22 представляет собой тягодутьевую машину одностороннего всасывания, применяется для удаления продуктов горения из топочных камер котлов и печей, а также для подачи чистого воздуха в котельных установках. Диаметр рабочего колеса — 630 мм. Может быть укомплектован электродвигателем с мощностью 4 кВт или 5,5 кВт и имеет производительность, соответственно, 3400 или 5100 м3/час.
Дымосос ДН-22 одна из самых популярных и широко распространённых моделей тягодутьевых машин. Наиболее востребованы модели, изготовленные по первой конструктивной схеме, с рабочим колесом, расположенным на валу электродвигателя. Возможны также конструктивные исполнения 3 и 5 (с подшипниковой муфтой или ременной передачей). ДН-22 — самая компактная модель, которая может быть выполнена в исп. 3 и исп. 5.
В стандартном исполнении дымосос ДН-22 изготавливается без элементов взрывозащиты, с корпусом и рабочим колесом из углеродистой стали для транспортировки неагрессивной дымовой среды с температурой не выше +200° С.
Дымосос ДН-22 представляет собой тягодутьевую машину одностороннего всасывания, применяется для удаления продуктов горения из топочных камер котлов и печей, а также для подачи чистого воздуха в котельных установках. Диаметр рабочего колеса — 630 мм. Может быть укомплектован электродвигателем с мощностью 4 кВт или 5,5 кВт и имеет производительность, соответственно, 3400 или 5100 м3/час.
|
Мощность, кВт
|
315 |
|
Электродвигатель
|
ДАЗО4-450Х-8 |
|
Частота вращения, мин^-1
|
750 |

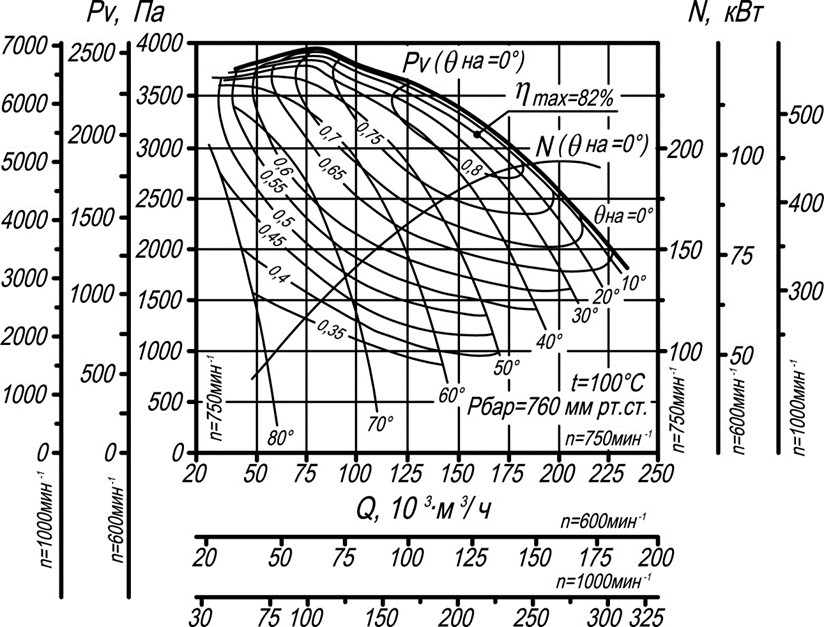

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
162000 |
|
Полное давление, Па
|
3200 |
| Масса, кг | Исполнение | |
|
3
|
5250 |
Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН (ПР).
Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №19-22 исп-3
| № машины | A | A1 | a | B | b | D | D1 | H | h | h1 | C | E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 2974 | 1870 | 924 | 3209 | 1235 | 1245 | 1325 | 2810 | 750 | 1230 | 950 | 707 |
| 21 | 3143 | 1943 | 980 | 3703 | 1365 | 1650 | 1720 | 3041 | 750 | 1340 | 1050 | 780 |
| 22 | 3180 | 1960 | 1000 | 4476 | 1650 | 1650 | 1720 | 3578 | 850 | 1464 | 1540 | 818 |
| № машины | L1 | L2 | L3 | L4 | t1 | t2 | T1 | T2 | N | N2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 1437 | 1740 | 600 | 450 | 267,5 | 205 | 1070 | 820 | 16 | 16 | 4 | 4 |
| 21 | 1585 | 1926 | 670 | 448 | 225 | 172 | 1125 | 860 | 12 | 20 | 5 | 5 |
| 22 | 1850 | 2444 | 600 | 500 | 330 | 232,5 | 1650 | 930 | 12 | 18 | 5 | 4 |
