Обустройство отопительной системы промышленных зданий является необходимым мероприятием, обеспечивающим круглогодичное выполнение предприятиями своих задач и обязательств перед заказчиками.
Система отопления производственного помещения выполняет следующие функции:
- обеспечение комфортных условий труда работникам, что позитивно отражается на их работоспособности;
- защиту оборудования от переохлаждения, чтобы не допустить его поломок или сбоев в качестве работы.
Стоимость обогревающей системы зависит от ее типа, используемого теплоносителя и соответствующего оборудования. Оптимальное решение по обустройству обогрева цехов позволит сэкономить значительные средства. С этой целью на этапе выбора делаются простейшие прикидочные расчеты для сравнения технико-экономических показателей различных отопительных систем и приборов.
Принцип работы централизованного водяного отопления производственных помещений
Чаще всего для обогрева производственных помещений используются системы централизованного отопления. Источник тепла располагается за пределами производственной территории. Теплоносителем для отопительных приборов, установленных в помещении, например, в цехе, может служить пар, вода или воздух, которые подаются в цех по системе трубопроводов или воздуховодов.
В случае применения водяного отопления источником теплового ресурса может служить местная (заводская) котельная либо магистраль центрального отопления от ГРЭС. По сети трубопроводов горячая вода поступает на территорию цеха и отдает свое тепло обогревающим приборам – радиаторам, регистрам или калориферам.
Сопоставим условия теплообмена при использовании радиаторов и калориферов
- Радиаторы и регистры водяного отопления нагреваются теплом циркулирующего через их объем первичного теплоносителя (им является горячая вода тепломагистрали),и передают его окружающей воздушной среде посредством конвективных воздушных потоков и теплового излучения от своей нагретой поверхности.

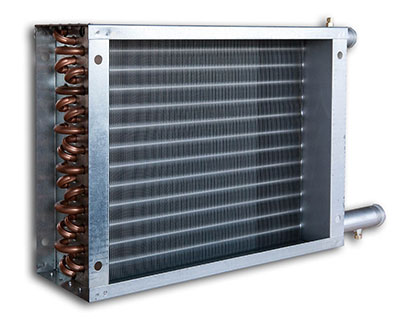

- В работе калорифера используется теплообмен между двумя рабочими средами:
- первичным теплоносителем – горячей водой тепломагистрали;
- вторичным теплоносителем – воздухом.
Нагрев воздуха в воздухонагревателе осуществляется путем отдачи тепла от горячей воды (первичный теплоноситель) холодному воздуху (вторичный теплоноситель). Чем больше величина разницы температур теплоносителей, тем эффективнее протекает теплообмен.
Исходные данные для сравнения калориферов и водяных радиаторов

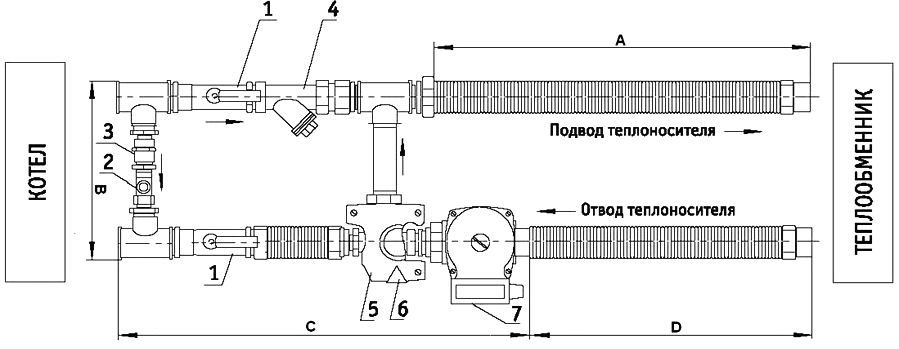

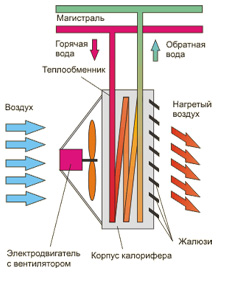

Уточним корректность используемой методики. Схемы трубопроводной обвязки до подключения внутри цеха к радиаторам или воздухонагревателю абсолютно идентичны. На рис. ниже представлена схема обвязки калорифера. Не вдаваясь в расшифровку позиций схемы, укажем, что в случае радиаторного отопления вместо теплообменника будет подключен радиатор или регистр.
Значит, сравнивая стоимость тепловых приборов разных типов, можно сопоставлять и расходную часть по их внедрению в состав обогревающей системы.
Проведем сравнительный расчет по определению потребного количества водяных радиаторов и калориферов типа КСк для создания приемлемых температурных условий в небольшом цехе размерами 25 м на 10м высотой потолка 6 метров.
Площадь помещения составляет 250 кв.м.
Используем упрощенный расчет для определения количества секций радиаторов. Согласно установленным нормам СНиП на отопление жилых помещений на каждые 10 кв.м необходимо обеспечивать поступление 1 кВт мощности радиаторов.
Для отопления помещения в первом приближении необходима тепловая мощность:
Q= 250/10=25 кВт. По рекомендациям увеличиваем на 15%, то есть Q=29 кВт.
Воздухонагреватели и радиаторы/регистры поставлены в одинаковые условия:
- теплоноситель – горячая вода;
- теплотрасса от источника горячего водоснабжения – одна и та же.
Получается, что для сравнения стоимостной составляющей нужно только определиться с количеством секций или регистров. Все остальные условие идентичны.
- Определяем потребное кол-во чугунных радиаторов.
Радиатор МС-140-500 имеет тепловую мощность 140 Вт=0,14 кВт.
Для 29 кВт потребное количество секций составляет 29/0,14 = 207 шт.
По цене 500 руб. за секцию стоимость радиаторного комплекта составит 103 500 руб. - Если воспользоваться регистрами, то можно сопоставить табличные данные из СНиП:
- 1 метр трубы диаметром 75 мм обогревает 0,37 м2;
- 1 метр трубы диаметром 160 мм обогревает 0,77 м2;
N =250/0,77 = 324 п.м.
Расценки на трубы диам. 160 мм – 850 руб/п.м
Стоимость труб на регистры Ц= 324 х 850 = 275 400 р. - Выбираем водяной калорифер КСк
На нашем сайте в разделе водяных калориферов из таблицы подыскиваем калорифер КСк с тепловой мощностью в районе 29 кВт.
Наиболее близок по показателю тепловой мощности калорифер модели КСк 2-2 02ХЛЗМ мощностью 31,0 кВт производительностью 2500 куб.м/час. Его стоимость составляет 6671 руб.
Кроме тепловой мощности оценим кратность воздухообмена, который обеспечивает данный калорифер.
Объем помещения составляет: V=250х6=1500 куб.м.
Значит, калорифер обеспечивает практически полуторную кратность обновления воздуха. При наличии в цехе приточной вентиляции это гарантирует нормальное потребление воздуха работниками цеха.
Заключение
На приведенном примере показано, что использование водяных калориферов моделей КСк для отопления производственных помещений намного дешевле и эффективнее по сравнению с радиаторными секциями.
Водяные воздухонагреватели представляют достойную альтернативу другим системам обогрева производственных и складских площадей благодаря доступной цене и высокой степени ремонтопригодности. Калориферы КСк производства компании СТИГМАШ обеспечивают длительный ресурс безаварийной работы при интенсивной эксплуатации.
