Осевые вентиляторы ВО 14-320 №6,3 используются в системах вентиляции и воздушного отопления зданий различного предназначения, для сельскохозяйственного производства, для подпора воздуха в противопожарных системах для подачи свежего воздуха, и других санитарно-производственных целей.
ВО 14-320 №6,3 предназначены для транспортировки воздуха и невзрывоопасных воздушно-газовых смесей, агрессивность которых не превышает агрессивности воздуха. Рабочая среда не должна содержать волокнистых, липких, абразивных материалов и взрывчатых веществ, допустимое содержание пыли и других твёрдых примесей не выше 10 мг/м3. Максимальная температура рабочей среды — 50°С.
Осевые вентиляторы низкого давления ВО 14-320 №6,3 способны работать как с короткой сетью воздуховодов, так и без неё. Предназначены для работы в регионах с умеренным климатом (У) 2-й категории размещения по ГОСТ 15150. Работа по 1-й категории размещения допускается при условии обеспечения защиты электродвигателя от прямых солнечных лучей и атмосферных воздействий.

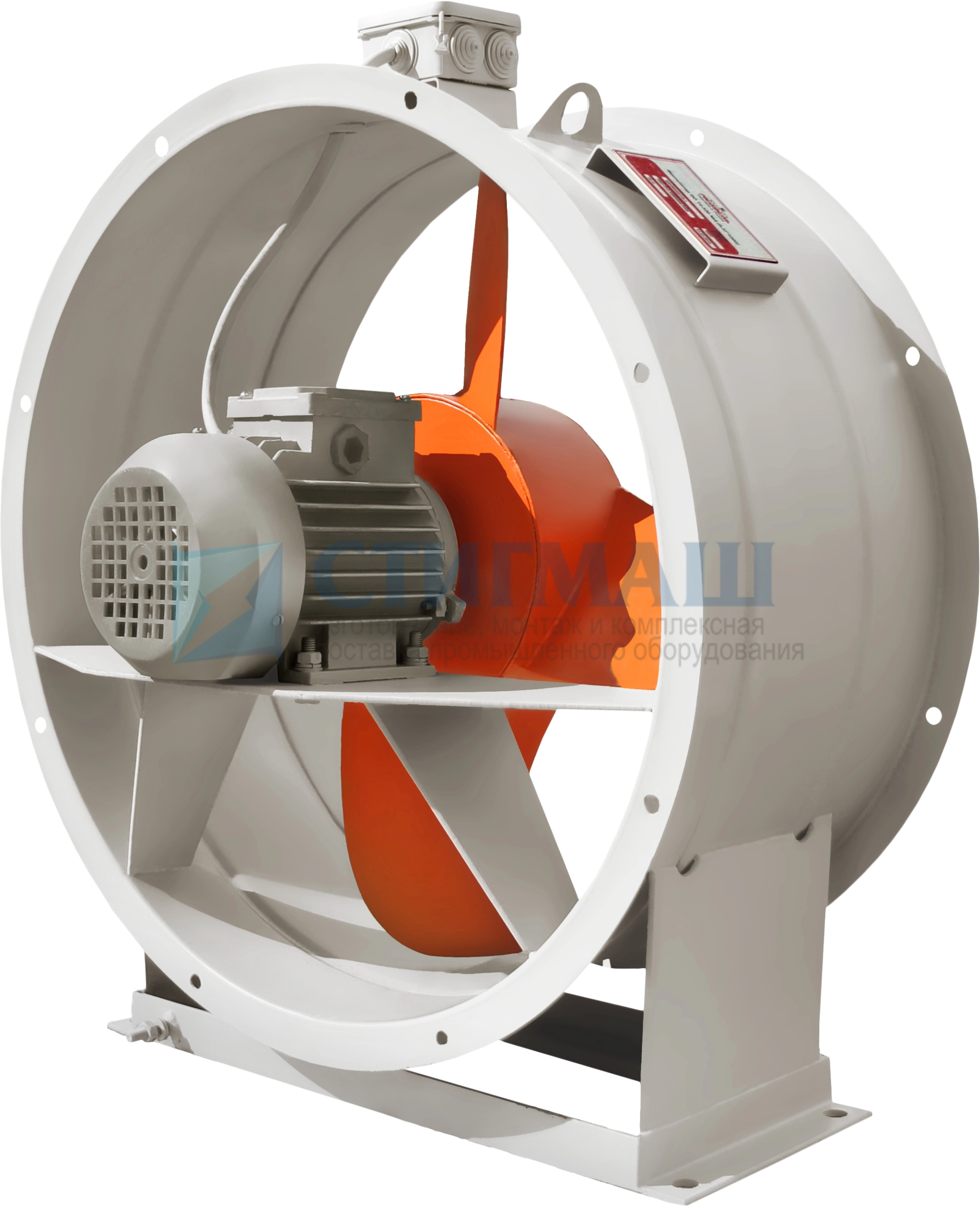

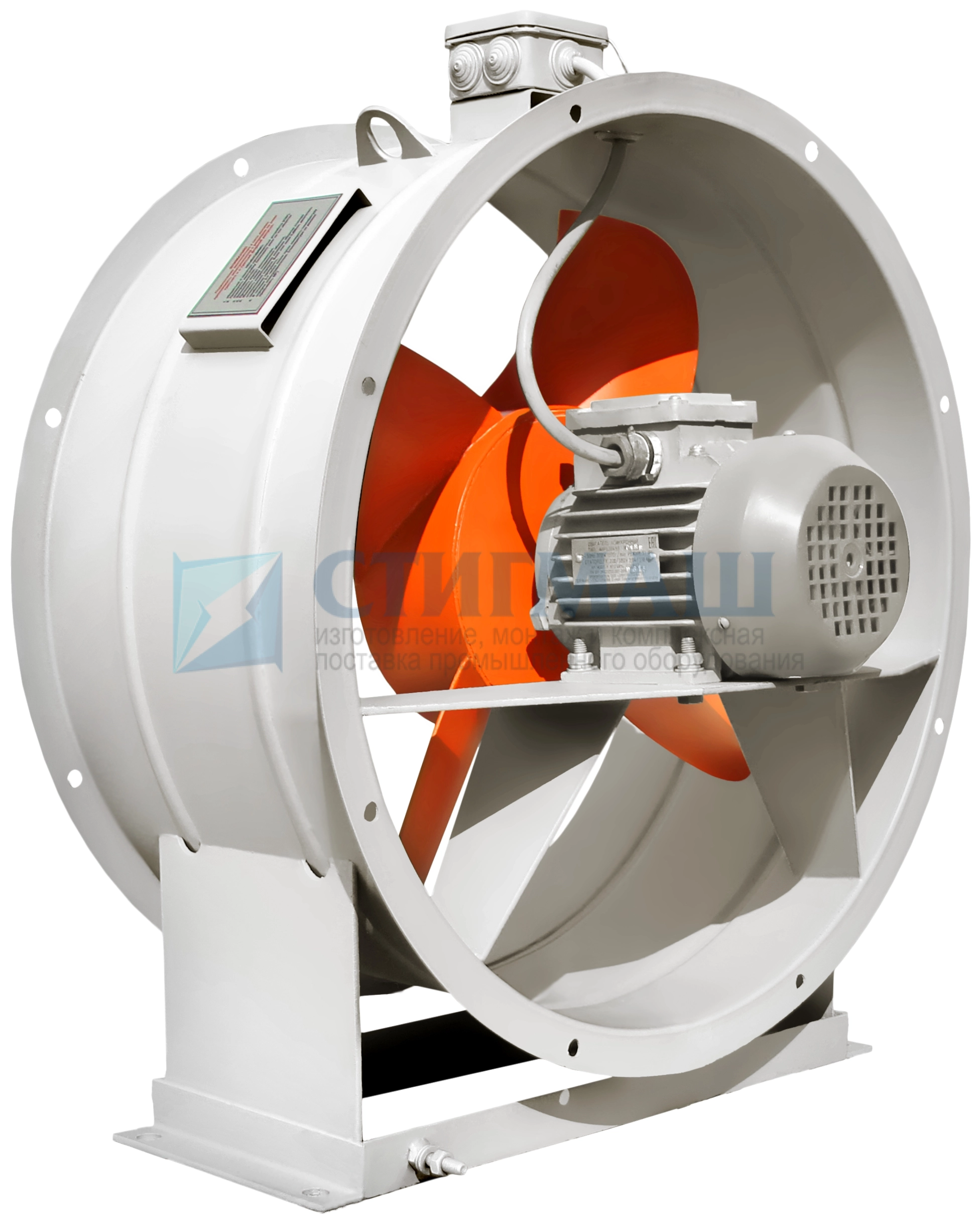

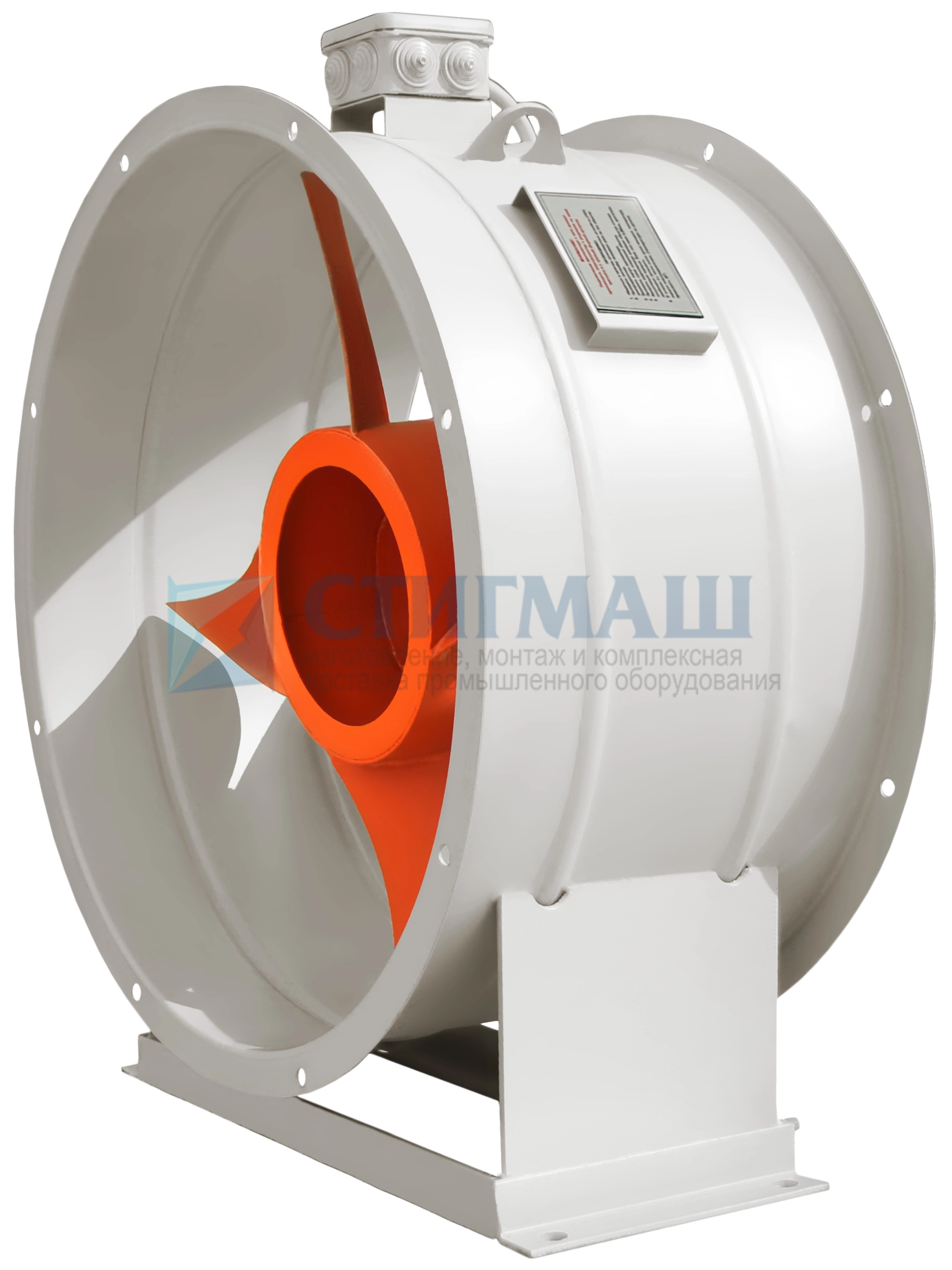

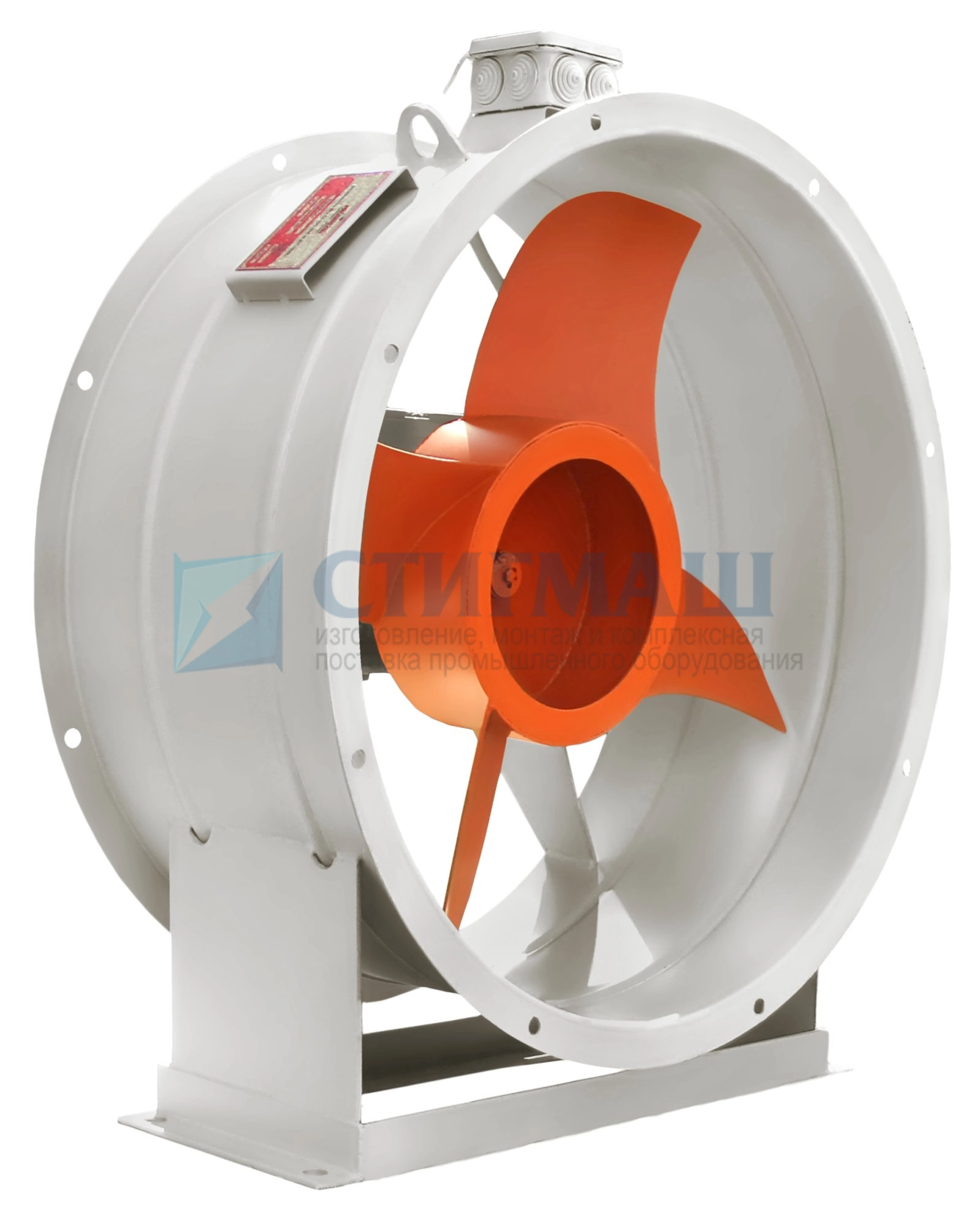

Конструкция вентилятора состоит из электродвигателя, рабочего колеса, корпуса с фланцами, рамы для монтажа на фундамент.
Количество лопаток рабочего колеса вентиляторов ВО 14-320: №3,15 — 3; №4 — 4; №5 — 8; №6,3 — 4; №8 — 4 или 3; №10 — 3; №12,5 — 3.
Осевые вентиляторы ВО 14-320 №6,3 используются в системах вентиляции и воздушного отопления зданий различного предназначения, для сельскохозяйственного производства, для подпора воздуха в противопожарных системах для подачи свежего воздуха, и других санитарно-производственных целей.
ВО 14-320 №6,3 предназначены для транспортировки воздуха и невзрывоопасных воздушно-газовых смесей, агрессивность которых не превышает агрессивности воздуха. Рабочая среда не должна содержать волокнистых, липких, абразивных материалов и взрывчатых веществ, допустимое содержание пыли и других твёрдых примесей не выше 10 мг/м3. Максимальная температура рабочей среды — 50°С.
|
Масса не более, кг
|
33,4, 36,5 |
| Электродвигатель | |
|
Типоразмер
|
АИР80А4, АИР71А6 |
|
Мощность, кВт
|
0,37, 1,1 |
|
Частота вращения, мин-1
|
915, 1395 |

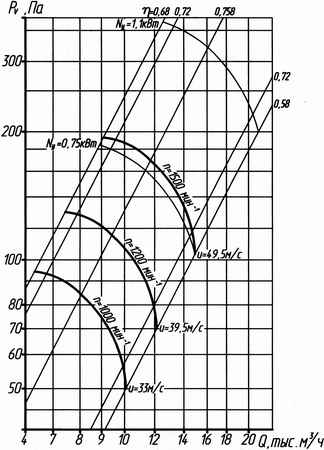

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
7,0-9,9, 10,4-15,5 |
|
Полное давление, Па
|
95-65, 230-150 |
| D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 630 | 640 | 660 | 690 | 10 | 12 | 550 | 446 | 300 | 200 | 763 | 400 | 8 |
| n, мин-1; | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 915 | 63 | 68 | 73 | 74 | 78 | 73 | 67 | 61 | 80 |
| 1395 | 78 | 83 | 84 | 83 | 83 | 81 | 77 | 71 | 88 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствуюшего номинальному режиму работы вентилятора.
