Двухточечные холодильники отбора проб

Для охлаждения пара и воды для химического анализа из систем паровых и водогрейных котлов, применяется холодильник отбора проб.

Охладитель проб сетевой воды обеспечивает охлаждение до температуры не выше 40оС. Изделие выпускается в соответствии с требованиями РД 24.031.121-91 (взамен ОСТ 108.030.04-80).

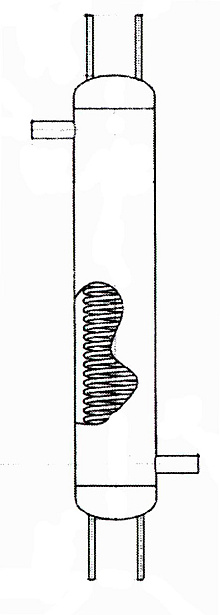

Двухточечный холодильник отбора проб пара и сетевой воды представляет собой цилиндр, к которому приварено нижнее днище. Фланец верхней крышки болтами соединяется с фланцем корпуса. Змеевик холодильника изготовлен из нержавеющей стали (в двухточечном — два змеевика). Концы змеевиков выводятся через крышки корпуса.

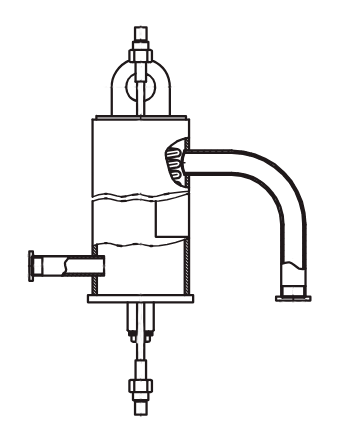

На схеме представлено устройство изделия:
1 – патрубок; 2-8 – змеевик; 3 – труба-ограничит ель; 4 – дно; 5 – труба; 6 – крышка; 7 – патрубок; 9 – резиновое кольцо; 10 – гайка.

Узел обвязки водяного охладителя не должен создавать препятствий для осмотра и ремонта. Устройство может использоваться как непрерывно, так и эпизодически (холодильник для суточных проб сетевой воды). В случае периодического использования перед началом работы необходимо продуть в течение 3-5 минут пробоотборное устройство, с расходом в 2-5 раз превышающим обычный расход.

Охладитель отбора проб пара и воды монтируется в конце пробоотборной линии. Температура охлаждающей воды не должна превышать 25оС. К охлаждающей жидкости предъявляются определённые требования. Содержание взвешенных частиц не должно превышать 5 мг/кг, карбонатная жёсткость — 3,0 мг-экв/кг, сухой остаток — максимум 1000 мг/кг.
Если концентрация указанных веществ превышает рекомендуемую, необходимо проводить периодическую реагентную очистку поверхностей охладителя. Полный ресурс работы изделия составляет 20 лет.

НПО «СТИГМАШ» предлагает холодильники (охладители) двухточечные по заводским ценам. Производственные мощности и склады предприятия расположены в Санкт-Петербурге. Доставка оборудования возможна не только в пределах области, но и по всей России, а также в страны СНГ. Всё оборудование сертифицировано и соответствует требованиям нормативных документов. Гарантия предоставляется на срок от 12 до 36 месяцев. В зависимости от объёмов и условий поставки скидка может достигать 10%.

НаименованиеХД-125-4-151
Диаметр корпуса, мм 133х6
Давление в змеевике, рабочее, МПа 4 10 14 25,5
Давление в змеевике, гидроиспытания, МПа 5 12,5 17,5 32
Давление в корпусе, рабочее, МПа 1
Давление в корпусе, гидроиспытания, МПа 1,25
Температура охлаждающей воды на входе, не более, °C 25
Температура охлаждённой пробы, не более, °C 40
Ёмкость корпуса, л 6,64
Масса аппарата (сухая), кг 26,3
