Подогреватели водоводяные ПВВ

Секционный подогреватель ПВ

Теплообменник, в котором и греющим, и нагреваемым теплоносителем служит вода, называется водоводяным подогревателем и имеет аббревиатуру ПВ, ПВВ, ВВП. Эти устройства широко применяются для нагрева воды в тепловых пунктах с последующей ее подачей в систему горячего водоснабжения.

В зависимости от конструкции теплообменника все водоподогреватели подразделяются на две группы:

  • Пластинчатые, в которых для передачи тепловой энергии применяются стянутые в пакет пластины из меди, латуни, гофрированной стали;
  • Кожухотрубные или "трубчатые", в которых один теплоноситель движется внутри трубок, другой — в междутрубном пространстве.

Изделия с кожухотрубной конструкцией способны обеспечить многообразие условий эксплуатации и тепловых нагрузок, что способствует широкому распространению этого типа ВВП.

Такие подогреватели состоят из одной или нескольких стандартных секций длиной от 2 до 4 метров, поэтому их ещё называют секционные.

Каталог оборудования

Модель
оборудования
Площадь сечения секции, м2
Межтрубного прос-ва
Трубного прос-ва
Тепловой поток секции, *кВт Расход нагрев. среды, т/ч Поверхность нагрева секции, м2 Вес секц., кг Вес калача, кг Вес перехода, кг Бренд Цена
ВВП 01-57-2000
0,00116
0,00062
7,90 2,15 0,37 21,6 5,85 4,20 -
ВВП 02-57-4000
0,00116
0,00062
17,6 2,15 0,75 34,0 5,85 4,20 -
ВВП 03-76-2000
0,00233
0,00108
13,1 3,9 0,65 31,7 8,58 5,65 -
ВВП 04-76-4000
0,00233
0,00108
28,3 3,9 1,31 48,8 8,58 5,65 -
ВВП 05-89-2000
0,00287
0,00185
18,2 5,5 1,11 41,3 10,4 7,15 -
ВВП 06-89-4000
0,00278
0,00185
40,7 5,5 2,24 67,7 10,4 7,15 -
ВВП 07-108-2000
0,00492
0,00293
39,9 10,5 1,76 51,1 14,8 8,70 -
ВВП 08-108-4000
0,00492
0,00293
85,7 10,5 3,54 82,0 14,8 8,70 -
ВВП 07-114-2000
0,00500
0,00293
39,9 10,5 1,76 60,3 14,8 8,70 -
ВВП 08-114-4000
0,00500
0,00293
85,7 10,5 3,54 102,4 14,8 8,3 -
ВВП 09-159-2000
0,01073
0,00478
64,6 16,8 2,85 103,7 26,2 14,0 -
ВВП 10-159-4000
0,01073
0,00478
138,0 16,8 5,70 174 26,2 14,0 -
ВВП 09-168-2000
0,0122
0,00570
74,4 20,5 3,40 111,7 26,2 14,3 -
ВВП 10-168-4000
0,01073
0,00478
147,5 16,8 6,90 189,4 26,2 14,0 -
ВВП 11-219-2000
0,0257
0,00936
113,4 34 5,75 168 47,5 18,9 -
ВВП 12-219-4000
0,0257
0,00936
238,4 34 11,5 296 47,5 18,9 -
ВВП 13-273-2000
0,0308
0,0168
236 60,5 10,0 260,6 69 27,5 -
ВВП 14-273-4000
0,0308
0,0168
479,1 60,5 20,3 453,2 69 27,5 -
ВВП 15-325-2000
0,0445
0,02325
302,1 83,5 13,8 342 79,5 32,4 -
ВВП 16-325-4000
0,0445
0,02325
632,4 83,5 28,0 610 79,5 32,4 -
ВВП 17-377-2000
0,05992
0,03248
421,7 112,5 19,8 448 124,6 47,2 -
ВВП 18-377-4000
0,05992
0,03248
886,2 112,5 40,1 794,6 124,6 47,2 -
ВВП 19-426-2000
0,07380
0,04357
586,6 125,5 26,8 590 179 58,1 -
ВВП 20-426-4000
0,07380
0,04357
1212,8 125,5 53,7 1003 179 58,1 -
ВВП 21-530-2000
0,1190
0,06621
897,5 189 41,0 796,6 239 90,1 -
ВВП 22-530-4000
0,1190
0,06621
1874,6 189 83,0 1425 239 90,1 -

Скоростной водоподогреватель

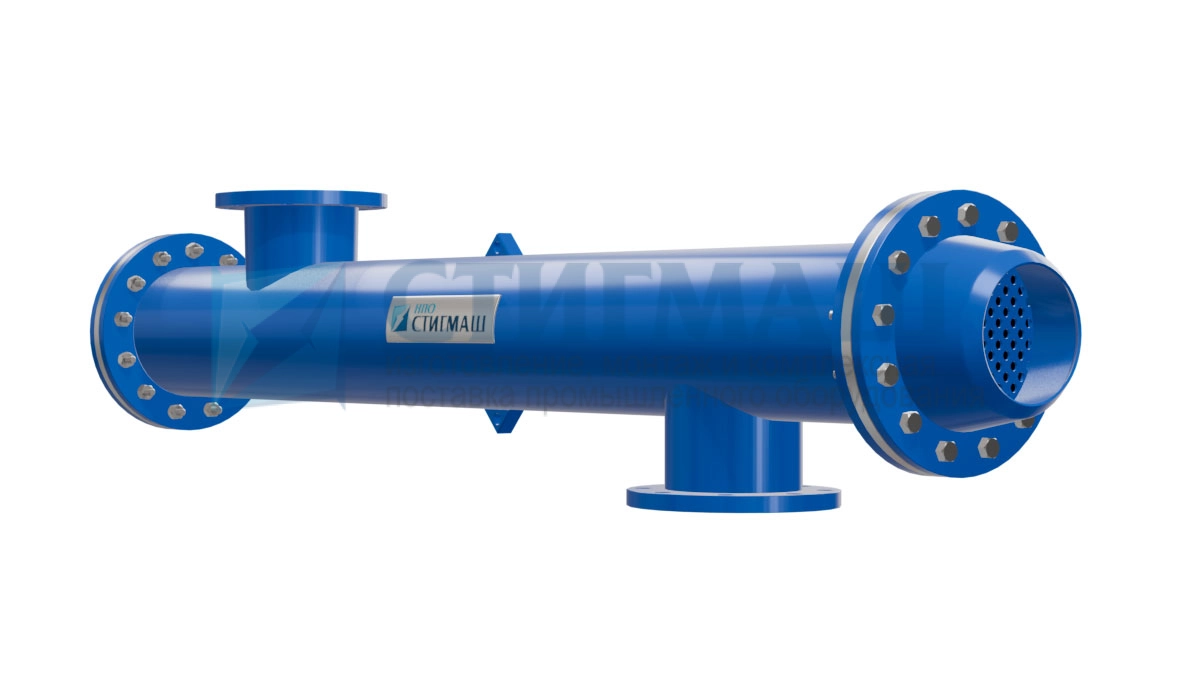

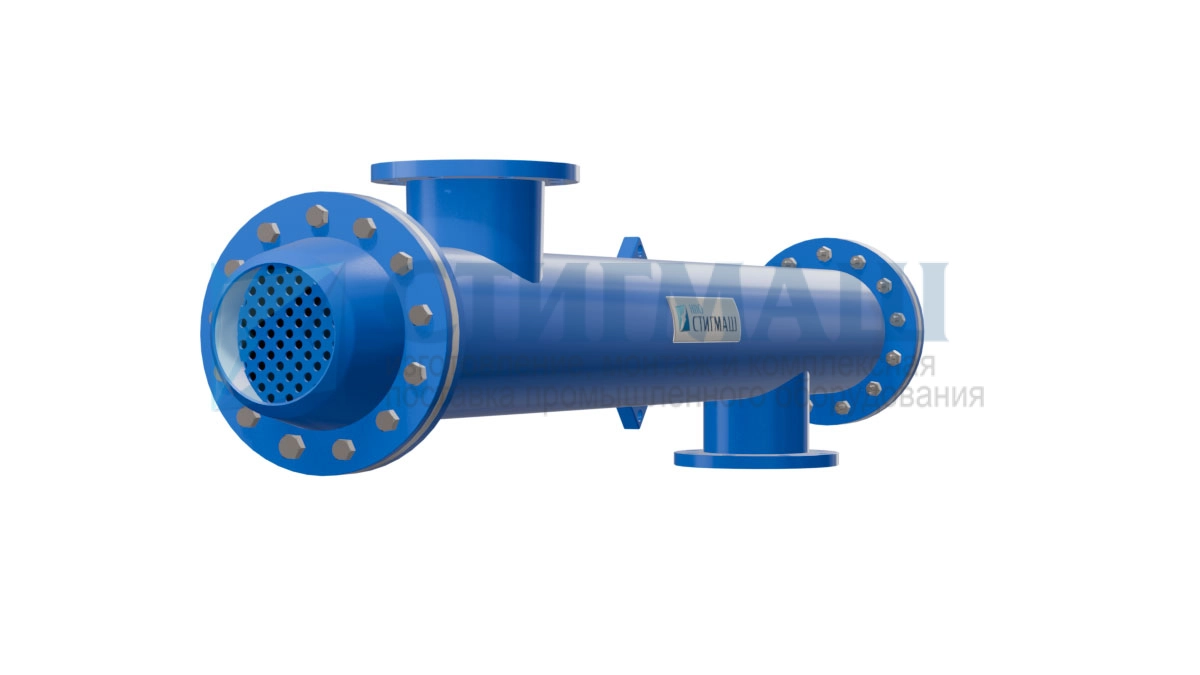

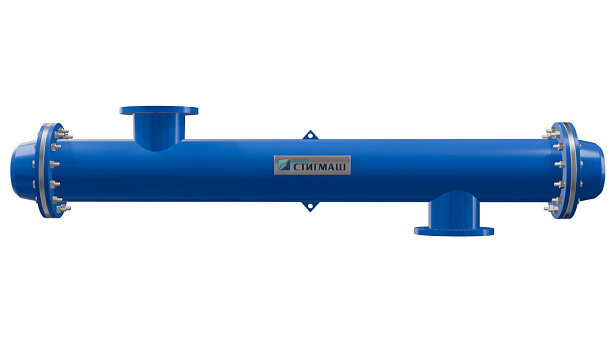

Фото водоводяного подогревателя

Скорости движения воды по трубкам и в межтрубном пространстве в идеале должны быть одинаковы, чтобы обеспечить высокий коэффициент теплопередачи. Общая площадь сечения трубок всегда будет меньше общей площади сечения межтрубного пространства, поэтому трубки размещают с максимально возможной плотностью. Для уравнивания скоростей внутрь трубок направляют меньший расход воды, а в межтрубное пространство — больший. Таким образом, скорости движения воды в теплообменниках ПВВ обеспечивают высокий коэффициент теплопередачи. Поэтому эти устройства называют скоростными водоподогревателями.

Технические характеристики водоводяного подогревателя ПВ

Технические параметрыКорпус (межтрубное пространство)Трубное пространство
Расчетное давление воды, МПа (кгс/см2) 1,0 (10)
Рабочее давление воды, МПа (кгс/см2) 1,0 (10)
Пробное гидравлическое давление, МПа (кгс/см2) 1,3 (13)
Расчетная температура, °С 200
Рабочая температура греющей воды, °С, не более 150
Максимальный перепад температур нагреваемой и греющей стороны, °С, не более 45
Расчетное число циклов нагружения, не более 1000
Назначенный (расчетный) срок службы, лет 15

Устройство и схема

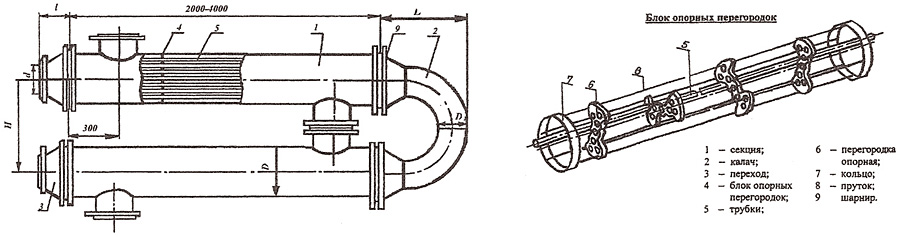

Устройство водоподогревателя ПВ

Секционные водоводяные подогреватели составляются из секций кожухотрубных теплообменников ПВ, соединённых в блоки посредством калачей, фланцев и переходов. Количество блоков определяется параметрами требуемой теплопроизводительности. Каждая секция представляет собой неразборный бойлер, который состоит из корпуса, теплообменика и трубной доски.

Корпусом подогревателей водо-водяных систем теплоснабжения с трубкой из латуни служит труба, изготовленная из углеродистой стали, бесшовная или прямошовная.

Тепловой поток секции определён при условиях:

  • скорость нагреваемой среды - 1 м/с;
  • расход среды в трубном пространстве равен расходу среды в межтрубном пространстве;
  • перепад температуры в подогревателе по нагреваемой и греющей среде - 45°С;
  • среднелогарифмический температурный перепад - 10°С.

Специалисты компании «СТИГМАШ» произведут подбор и расчет конструкции для определения параметров оборудования, наиболее соответствующих заданным заказчиком исходным данным и условиям эксплуатации. Профессиональный расчет водоводяного подогревателя c техническими характеристиками, соответствующими условиям эксплуатации, обеспечит надёжную и долгую работу устройства.
