Калориферы водяные КСк

В составе воздушных отопительных систем зданий различного предназначения нередко используется водяной канальный калорифер КСК. Такие устройства применяют для воздушно-водяного отопления промышленных, культурных, оздоровительных и иных зданий.

Эксплуатация водяного воздухонагревателя рассчитана на зоны умеренного климата, а также территории с преобладанием холодных воздушных масс. Монтаж отопительного оборудования производится в постройках из кирпича и камня, дерева и металла, железобетона и других материалов. Высокая эффективность эксплуатации обогревателей обеспечивается при качественной теплоизоляции обслуживаемых объектов и естественной вентиляцией помещений.

Каталог моделей водяных калориферов КСк

Модель
оборудования
Производ. по воздуху, м³/ч Производ. по теплу, кВт Площадь поверхности теплообмена, м2 Площадь фронтального сечения, м2 Площадь сечения (среднее значение) для прохода тепло­носителя, м2 Бренд Цена
КСк 2-1 02ХЛЗМ 2000 24,2 6,7 0,197 0,00056 -
6 273 руб.
Заказать
КСк 2-2 02ХЛЗМ 2500 31,0 8,3 2,448 0,00056 -
6 671 руб.
Заказать
КСк 2-3 02ХЛЗМ 3150 39,5 9,9 0,290 0,00056 -
7 195 руб.
Заказать
КСк 2-4 02ХЛЗМ 4000 49,8 11,5 0,337 0,00056 -
7 769 руб.
Заказать
КСк 2-5 02ХЛЗМ 5000 65,4 114,2 0,430 0,00056 -
8 765 руб.
Заказать
КСк 2-6 02ХЛЗМ 2500 32,9 9,0 0,267 0,00076 -
7 373 руб.
Заказать
КСк 2-7 02ХЛЗМ 3150 42,8 11,2 0,329 0,00076 -
7 971 руб.
Заказать
КСк 2-8 02ХЛЗМ 4000 54,7 13,4 0,392 0,00076 -
8 572 руб.
Заказать

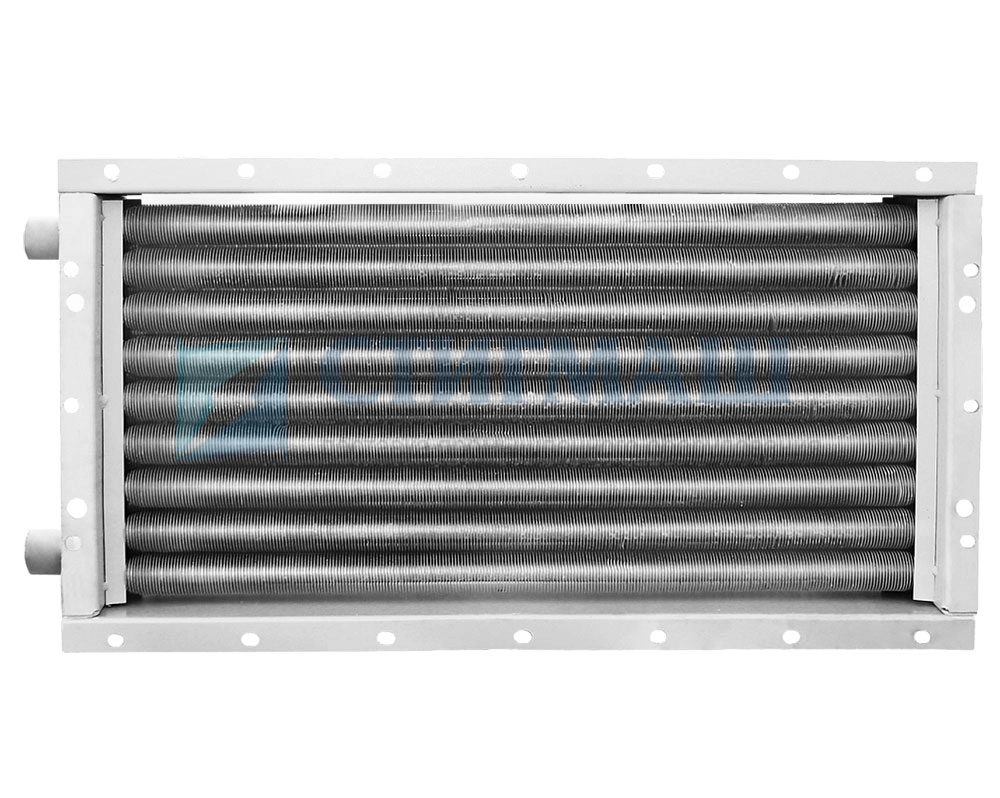

КСк 2-9 02ХЛЗМ 5000 68,4 15,2 0,455 0,00076 -
9 373 руб.
Заказать
КСк 2-10 02ХЛЗМ 6300 90,0 20,0 0,581 0,00076 -
10 657 руб.
Заказать
КСк 2-11 02ХЛЗМ 16000 241,2 58,7 1,660 0,00156 -
23 898 руб.
Заказать
КСк 2-12 02ХЛЗМ 25000 374,0 88,7 2,448 0,00236 -
34 580 руб.
Заказать
КСк 3-1 02ХЛЗМ 2000 37,0 10,2 0,197 0,00086 -
7 971 руб.
Заказать
КСк 3-2 02ХЛЗМ 2500 47,4 12,7 0,244 0,00086 -
8 572 руб.
Заказать
КСк 3-3 02ХЛЗМ 3150 60,0 15,2 0,290 0,00086 -
9 373 руб.
Заказать
КСк 3-4 02ХЛЗМ 4000 75,4 17,6 0,337 0,00086 -
10 150 руб.
Заказать

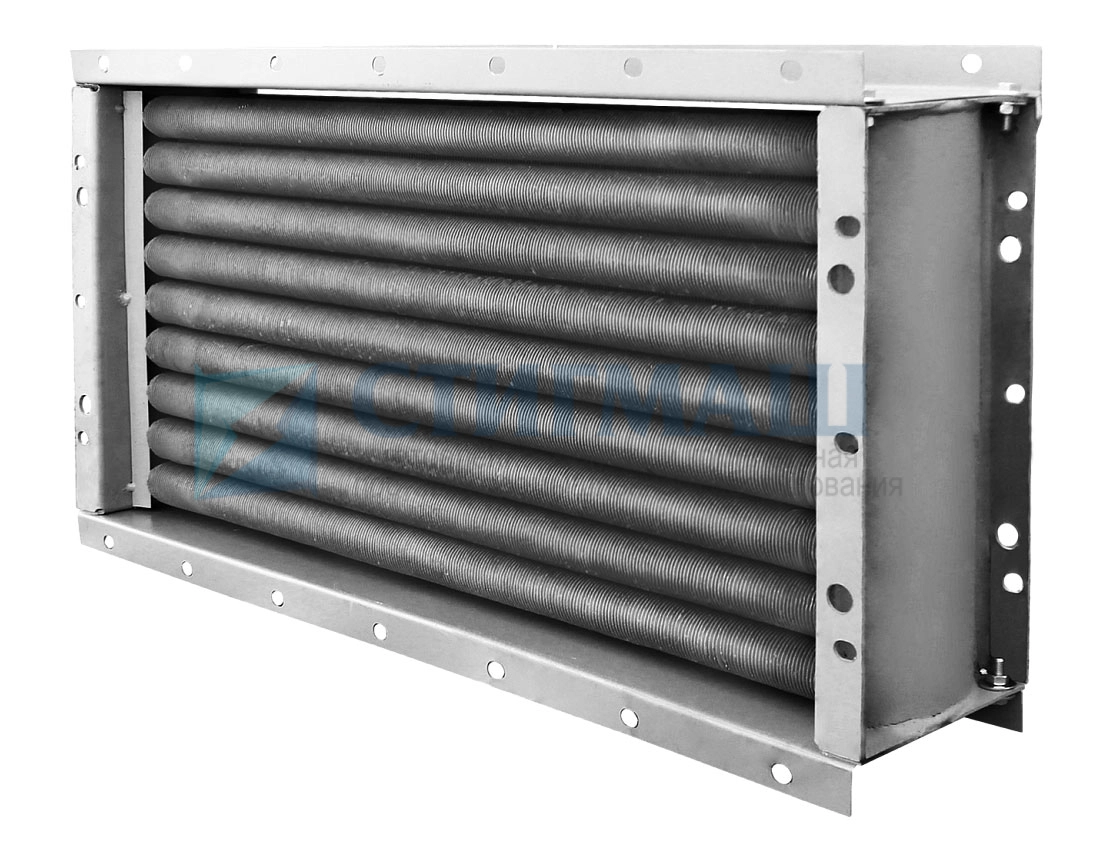

КСк 3-5 02ХЛЗМ 5000 98,4 22,6 0,430 0,00086 -
11 552 руб.
Заказать
КСк 3-6 02ХЛЗМ 2500 50,2 13,4 0,267 0,00077 -
9 511 руб.
Заказать
КСк 3-7 02ХЛЗМ 3150 65,0 16,6 0,329 0,00077 -
10 542 руб.
Заказать
КСк 3-8 02ХЛЗМ 4000 83,0 20,0 0,392 0,00077 -
11 689 руб.
Заказать
КСк 3-9 02ХЛЗМ 5000 103,1 23,2 0,455 0,00077 -
12 719 руб.
Заказать
КСк 3-10 02ХЛЗМ 6300 135,2 29,5 0,581 0,00077 -
14 897 руб.
Заказать
КСк 3-11 02ХЛЗМ 16000 360,0 86,3 1,660 0,00235 -
35 867 руб.
Заказать
КСк 3-12 02ХЛЗМ 25000 556,4 130,1 2,448 0,00355 -
52 139 руб.
Заказать
КСк 4-1 02ХЛЗМ 2000 43,4 13,4 0,197 0,00113 -
9 154 руб.
Заказать
КСк 4-2 02ХЛЗМ 2500 58,5 16,6 0,244 0,00113 -
10 167 руб.
Заказать
КСк 4-3 02ХЛЗМ 3150 70,4 19,8 0,290 0,00113 -
10 961 руб.
Заказать
КСк 4-4 02ХЛЗМ 4000 88,7 23,0 0,337 0,00113 -
12 059 руб.
Заказать
КСк 4-5 02ХЛЗМ 5000 115,2 29,5 0,430 0,00113 -
13 950 руб.
Заказать
КСк 4-6 02ХЛЗМ 2500 59,0 17,6 0,267 0,00102 -
11 460 руб.
Заказать
КСк 4-7 02ХЛЗМ 3150 76,0 21,8 0,329 0,00102 -
12 834 руб.
Заказать
КСк 4-8 02ХЛЗМ 4000 97,0 26,2 0,329 0,00102 -
14 096 руб.
Заказать
КСк 4-9 02ХЛЗМ 5000 120,4 30,4 0,455 0,00102 -
15 470 руб.
Заказать
КСк 4-10 02ХЛЗМ 6300 157,2 39,0 0,581 0,00102 -
18 335 руб.
Заказать
КСк 4-11 02ХЛЗМ 16000 417,3 114,2 1,660 0,00312 -
45 606 руб.
Заказать
КСк 4-12 02ХЛЗМ 25000 648,1 172,5 2,448 0,00471 -
66 462 руб.
Заказать

Общее устройство и принцип работы

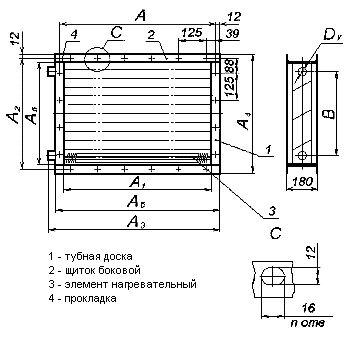

Схема устройства водяного калорифера

Водяные калориферы КСК представляют собой моноблочное устройство-теплообменник. Трубки змеевика изготавливаются из стали, пластины оребрения — из алюминия. Для подключения к трубопроводу водяного отопления изделие имеет два патрубка, входной и выходной.

Компания "Стигмаш" предлагает водяные калориферы для отопления в многоходовом исполнении, число ходов (четыре или шесть) зависит от модели. Калорифер КСК может иметь два, три или четыре ряда теплообменных трубок, что и определяет его мощность.

В нашей компании налажено производство водяных канальных воздухонагревателей в широком модельном ряду, между тем, при необходимости возможно и изготовление на заказ.

Принцип работы калориферов КСК заключается в следующем: через входной патрубок в теплообменник подаётся горячая вода, которая отдаёт тепловую энергию проходящему через него воздуху, нагнетаемому вентилятором. Изделие представляет собой нержавеющий водяной калорифер, конструкция, принцип работы и предназначение которого аналогично воздухонагревателям ВНВ.

Технические характеристики

Модельный ряд водяных канальных воздухонагревателей представлен в широком диапазоне технических характеристик:

  • Производительность по воздуху: 2000 … 25000 м3/час;
  • Производительность по теплу: 24,2 … 648,1 кВт;
  • Площадь теплообменной поверхности: 6,7 … 172,5 м2;
  • Площадь фронтального сечения: 0,197 … 2,448 м2.

В качестве теплоносителя используется горячая или перегретая вода с температурой не более 180°С и давлением до 1,2 Мпа.

Таблица замены водяных калориферов (воздухонагревателей) устаревших марок

Ранее КВС-6 КВС-7 КВС-8 КВС-9 КВС-10 КВС-11 КВС-12 КВБ-6 КВБ-7 КВБ-8 КВБ-9 КВБ-10 КВБ-11 КВБ-12
Сейчас КСк 3-6 КСк 3-7 КСк 3-8 КСк 3-9 КСк 3-10 КСк 3-11 КСк 3-12 КСк 4-6 КСк 4-7 КСк 4-8 КСк 4-9 КСк 4-10 КСк 4-11 КСк 4-12
Обозночения

К - калорифер; С - средний (глубина 200 мм); Б - большой (глубина 240 мм); В – водяной; Ск - спирально-накатной (глубина 180 мм)

3 (4) - число рядов теплоотдающих элементов; 6 - номер калорифера; 02 (01) - исполнение; ХЛ (У) - климатическое исполнение

Габаритно присоединительные размеры калориферов, выпускаемых ранее и в настоящее время

КВС - КВБКСк
B, ммA, ммПлощадь
поверхности
теплообмена, м2
B, ммA, ммПлощадь
поверхности
теплообмена, м2
Производительность
по теплу, кВт
среднегобольшого3 рядного4 рядного3 рядного4 рядного
6 551 578 11,4 15,14 551 578 13,8 18,1 50,7 59,1
7 551 703 14,16 18,81 551 703 17,0 22,3 65,4 76,1
8 551 828 16,92 22,44 551 828 20,2 26,5 83,2 97,0
9 551 953 19,56 26,00 551 953 23,4 30,8 103,5 120,9
10 551 1203 25,08 33,34 551 1203 29,8 39,2 135,6 157,6
11 1051 1703 72,00 95,63 1050 1703 86,4 114,5 360,0 417,7
12 1551 1703 108,0 143,5 1551 1703 130,3 172,9 556,7 648,4

Расчет

Как расчитать водяной калорифер

Прежде, чем купить водяной калорифер определённой модели, следует выполнить расчет по тепловой мощности. Цена водяных калориферов для приточной вентиляции разнится в зависимости от модели, и правильный расчёт позволит избежать ненужных затрат.

Основными данными для расчета служат:

  1. Температура воздуха и теплоносителя, входящих и выходящих из водяного воздухонагревателя;
  2. Число рядов патрубков;
  3. Сечение патрубка и коллектора;
  4. Гидравлическое и аэродинамическое сопротивление;
  5. Скорость прохождения теплоносителя и его расход;
  6. Объём помещения.

В паспорте изделия указаны все его технические характеристики (площадь поверхности теплообменника, производительность по теплу, воздуху, и др.). Специалисты нашей компании предоставят вам всю необходимую информацию, а также окажут содействие с расчетами, чтобы вы смогли купить водяной калорифер для приточной вентиляции, оптимально отвечающий требованиям. Характеристики и цены всех моделей калориферов КСК указаны в каталоге.

Монтаж

Водяные калориферы для приточной вентиляции устанавливаются только с горизонтальным расположением труб. Приборы предназначены для прямоугольных каналов, в которые монтируются при помощи болтовых соединений. Для погашения вибраций используют прокладки. Не следует монтировать калорифер водяной для приточной вентиляции на подвижных объектах с внешней вибрацией, превышающей 2 мм/с.v

К трубопроводу отопительной системы калорифер водяной подсоединяется фланцевым либо сварным соединением.

Закажите подбор и монтаж калориферного отопления в компании СТИГМАШ и получите бесплатную доставку по Санкт-Петербургу.
