Шестеренчатые насосы (НМШ)

Для перекачки нефтепродуктов со смазывающими свойствами используются насосы шестеренные НМШ, отличающиеся простотой конструкции и высокой надежностью. В рабочей среде не должно быть примесей, способных вызвать коррозию проточной части и шестерней. Перекачивание жидкостей с высокой вязкостью и тягучестью с помощью традиционных консольных электронасосов с рабочим колесом не возможно. Выходом из положения стало использование шестерней, надеваемых на ведомый и рабочий вал.

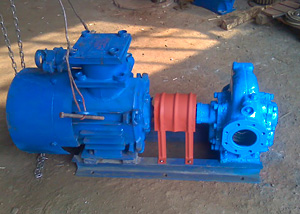

Отличается насос НМШ от других агрегатов данного класса наличием прямозубых шестерней, внутренних опор на лагах. С асинхронным электродвигателем рабочий вал связывается через муфту, комплектуется агрегат перепускным клапаном. Могут выпускаться с рубашками для нагрева насоса.

Модель
оборудования
Подача м3/ч Напор, м Двигатель кВт/ об/мин Габариты, мм Масса, кг Бренд Цена
НМШ 2-40-1,6/16 1,6 16 1,5/2900 540*277*290 44 -
НМШ 2-40-1,6/16Б 1,6 16 2,2/1500 В3 614*277*430 79,5 -
НМШ 5-25-2,5/6 2,5 6 2,2/1000 638*302*440 66,7 -
НМШ 5-25-4,0/4 4,0 4 1,5/1500 583*277*312 46,7 -
НМШ 5-25-4,0/4Б 4,0 4 2,2/1500 В3 642*277*430 81 -
НМШ 5-25-4,0/10 4,0 10 3,0/1500 615*302*312 58,8 -
НМШ 5-25-4,0/10Б 4,0 10 3,0/1500В3 650*302*440 79 -
НМШ 5-25-4,0/25 4,0 25 5,5/1500 705*320*365 89,5 -
НМШ 8-25-6,3/2,5 6,3 2,5 1,5/1500 592*277*290 47,7 -
НМШ 8-25-6,3/2,5Б 6,3 2,5 1,5/1500 592*277*290 48,7 -
НМШ 8-25-6,3/10 6,3 10 4,0/1500 675*320*330 66,7 -
НМШ 8-25-6,3/10Б 6,3 10 4,0/1500 675*320*330 68 -
НМШ 8-25-6,3/25 6,3 25 7,5/1500 760*320*415 109 -
НМШ 8-25-6,3/25Б 6,3 25 7,5/1500 В3 832*320*535 162 -
НМШ 32-10-18/6 18 6 5,5/1500 889*350*475 159 -
НМШ 32-10-18/10 18 10 5,5/1500 889*350*475 159 -

Принцип работы, особенности и сферы использования

Электродвигатель приводит в движение шестерни агрегата, в результате в зоне всасывания возникает разряжение. Образующаяся разность давления перемещает рабочую среду в нагнетательную зону. Проточная часть электронасосов НМШ, используемых для транспортировки легкозастывающих жидкостей и дизельного топлива, производится из чугуна. Для других нефтепродуктов применяются электронасосы с проточной частью из бронзы. Максимальная вакуумметрическая высота всасывания для насосов шестереночных НМШ всего 5 метров.

Простая конструкция и надежность агрегатов позволяет использовать их для решения следующих задач:

  • перекачка летнего и зимнего дизельного топлива на нефтеперерабатывающих предприятиях и нефтебазах;
  • подача мазутного топлива для котельных установок;
  • перекачивание минерального масла;
  • перекачивание нефтепродуктов на морских и речных судах.

Максимальная температура транспортируемой среды – не более +70ºС. По специальному заказу выпускаются агрегаты, способные работать с нефтепродуктами, нагретыми до +150ºС.

Выбор насоса НМШ

При выборе насосов шестереночных НМШ внимание обращается на материал проточной части, производительность и напор. В ряде случаев роль играют габариты оборудования и мощность асинхронного электродвигателя.

НПО «Стигмаш» предлагает насосы НМШ с проточной частью из бронзы и чугуна, с подачей до 18 куб.м. в час и напором от 2,5 до 25 метров. Наш ассортимент позволит оптимально подобрать электронасос для производственной площадки, сделав ее рентабельной и эффективной. Вся предлагаемая техника отличается высоким качеством исполнения, бесперебойной работой и продолжительным сроком эксплуатации.
