Крышные вентиляторы дымоудаления ВКРМ ДУ

Для организации аварийной системы устранения задымленности помещений административного, промышленного, жилого и другого назначения применяются крышные вентиляторы ВКРм ДУ, изготавливаемые Концерном «Медведь». Также эти агрегаты функционируют с целью одновременного отвода теплого или горячего воздуха за пределы здания.

Модель
оборудования
Электродвигатель
Типо-размер
Мощ- ность, кВт
Параметры в рабочей зоне
Полное давление, Па t=20 C°
Полное давление, Па t=400 C°
Полное давление, Па t=600 C°
Производ. 10³ х м³/час
Бренд Цена
ВКРм ДУ №4
АИР71А6
АИР71А4
0,37
0,55
145-0
340-0
63-0
147-0
48-0
113-0
0,7-3,0
1,1-4,5
-
ВКРм ДУ №5
АИР90L4
АИР80A6
2,2
0,75
590-0
250-0
255-0
110-0
195-0
85-0
4,3-10,2
2,8-6,5
-
ВКРм ДУ №6,3
АИР112M4
АИР100L6
5,5
2,2
430-0
980-0
185-0
425-0
145-0
325-0
8,9-20,4
5,9-13,5
-
ВКРм ДУ №8
АИР132S6
АИР112МВ8
5,5
3,0
430-0
810-0
185-0
350-0
145-0
270-0
12,6-27,5
9,2-22,0
-
ВКРм ДУ №10
АИР160S8
АИР160М6
7,5
15
590-0
1045-0
256-0
454-0
197-0
348-0
9,1-38,0
12,1-50,7
-
ВКРм ДУ №12,5
АИР200M8
АИР160M12
АИР160M16
18,5
5,5
4,0
960-0
415-0
320-0
20,8-67,0
-

Особенности устройства

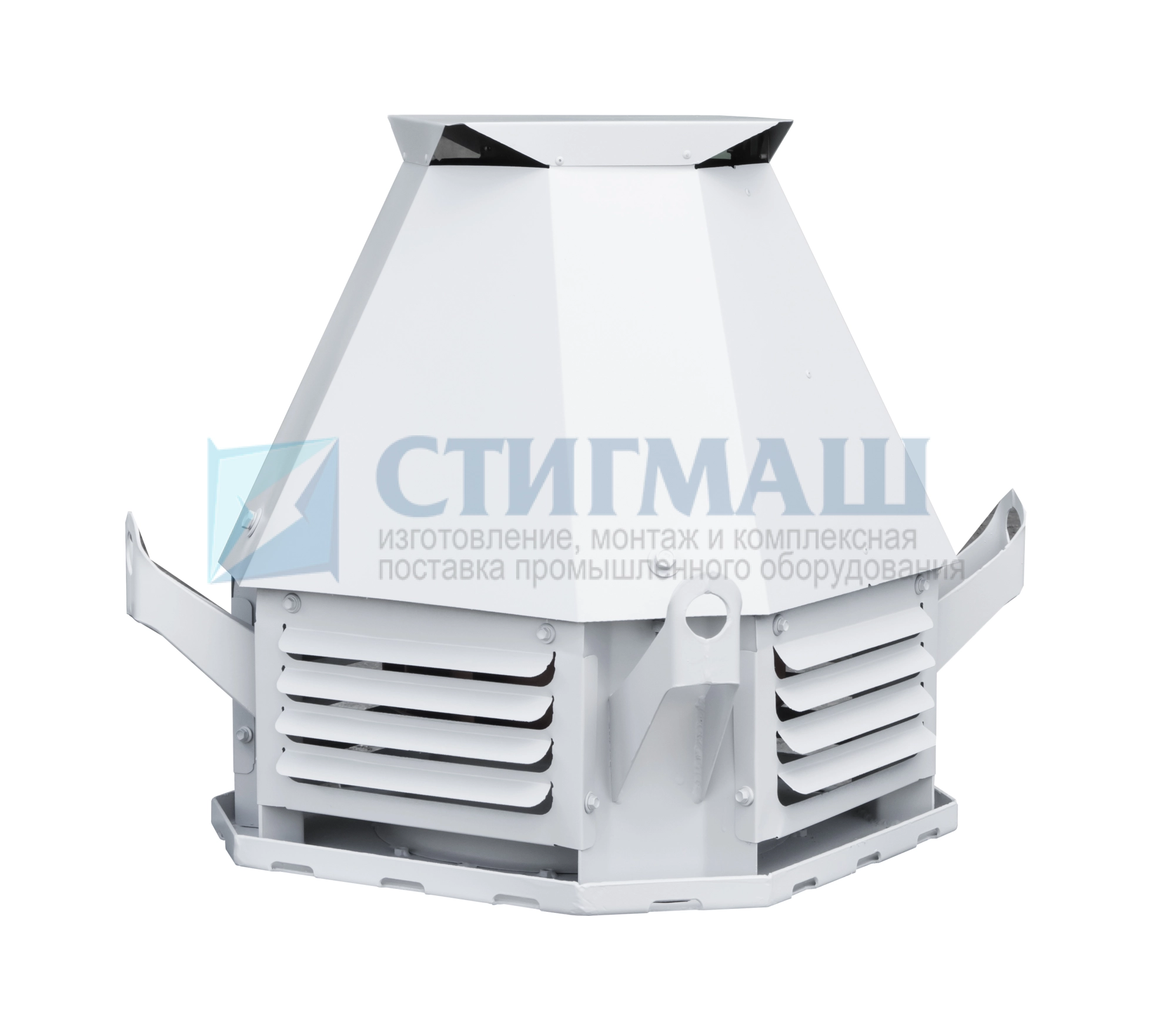

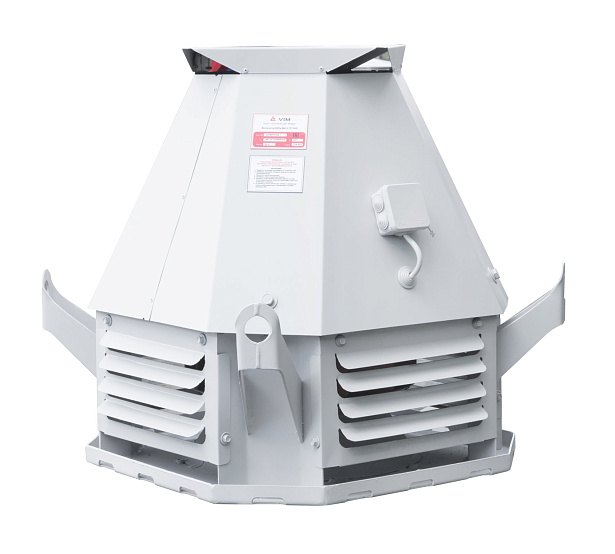

Вентилятор дымоудаления крышный ВКРм ДУ - фото

ВКРм ДУ представляет собой радиальное устройство одностороннего всасывания низкого давления, служащие для перемещения газовоздушных смесей температурой до 400-600°С.

Среди основных элементов оборудования можно выделить:

  • рабочее колесо с загнутыми назад лопатками (в зависимости от модификации и размеров агрегата ВКРм ДУ, а также его мощности количество лопаток может варьироваться – 12-13 штук);
  • диффузор;
  • рама, посредством которой вентилятор устанавливается на вытяжную шахту;
  • колпак;
  • защитное ограждение;
  • асинхронный двигатель, приводящий рабочее колесо в действие.

Загнутые назад лопатки позволяют даже при значительной производительности вентилятора по пропускной способности достигать 20% экономии по энергопотреблению. По сравнению с аналогичными моделями крышных вентиляторов дымоудаления с лопатками, загнутыми вперед, можно сказать, что шумовой фон устройства немного выше, но, учитывая условия эксплуатации, эта характеристика не критична.

Монтируются крышные вентиляторы ВКРм ДУ в составе вытяжных систем вентиляции или кондиционирования воздуха.

Особенности эксплуатации

Благодаря возможности не только устранять задымленность помещения, но и понижать температуру воздуха, при функционировании оборудования пожар не распространяется на другие помещения. Создаются условия для работы пожарных и спасателей.

Отсутствие угарного газа и высоких температур позволяют избежать случаев получения опасных для жизни ожогов или отравления угарным газом.

При температуре перемещаемой среды до +400°С агрегат способен функционировать в течение двух часа, а при температурных показателях дыма до +600°С — около часа. Этого времени при правильном подборе мощности вытяжного устройства вполне достаточно, чтобы локализовать зону пожара.

Варианты изготовления крышного вентилятора ВКРм ДУ предусматривают эксплуатацию аппаратуры в условиях умеренного и тропического климатического пояса. Температурный диапазон окружающей среды для первого варианта составляет от -40°С до +40°С, а во втором варианте — от -10°С до +50°С.

Специалисты компании «Стигмаш» помогут вам подобрать ВКРм ДУ необходимой производительности для объекта, на котором планируется установить вытяжные устройства с целью удаления дыма при возникновении пожара.
