Воздухонагреватели электрические (ВНЭ)

Электрические воздухонагреватели ВНЭ (электрокалориферы) применяются для нагрева воздуха до заданной температуры в помещениях самого разного назначения. Калорифер может использоваться и самостоятельно, и в составе вохдухонагревательной установки.

Выпускается восемь типоразмеров электрических воздухонагревателей, различающихся номинальной мощностью и мощностью установленных ТЭНов. Пример маркировки: «ВНЭ-30-01», где первое число означает мощность установки в кВт, второе — номинальную мощность ТЭНа (индекс 01 означает, что установленные ТЭНы имеют мощность 2,5 кВт, индекс 02 соответствует мощности 1,6 кВт).

Устройство

ВНЭ представляют собой несложную моноблочную конструкцию, в прямоугольном корпусе которой смонтированы нагревательные элементы.

Материалом корпуса служит нержавеющая сталь, а в качестве нагревательного элемента используются трубчатые электронагреватели (ТЭНы) с алюминиевым оребрением, увеличивающим площадь теплообмена.

Для защиты от перегрева воздухонагреватель имеет два биметаллических термовыключателя. Первый реагирует на повышение температуры более +70°С, и предназначен для предотвращения перегрева потока воздуха; температура срабатывания второго — +100°С, он предназначен для защиты корпуса от чрезмерного нагрева.

Эксплуатация

Электрические воздухонагреватели ВНЭ предназначены для работы в температурном диапазоне -60°С … +40°С (вид климатического исполнения УХЛ4 по ГОСТ 15150-69). Нагреваемый воздух не должен содержать взрывоопасных веществ и иметь минимальное количество токопроводящей пыли. Максимально допустимое содержание пыли в воздухе 0,5мг/м³.

Технические характеристики воздухонагревателей электрических ВНЭ

Наименование показателяНаименование изделия
ВНЭ-15-02ВНЭ-30-01ВНЭ-30-02ВНЭ-45-01ВНЭ-45-02ВНЭ-65-01ВНЭ-65-02ВНЭ-90-01
Установленная
мощность, кВт
14,4
22,5
28,8
45,0
43,2
67,5
57,6
90,0
Номинальная мощность
одного нагревателя, кВт
1,6
2,5
1,6
2,5
1,6
2,5
1,6
2,5
Число электрических
секций
3
Напряжение сети, В
380±28,5
Напряжение на
нагревателе, В
220
Частота, Гц
50
Число фаз
3
Схема соединения
нагревателей в секции
звезда
Степень защиты
оболочки
IР20
Температура выходящего
воздуха, °С, не более
70
Производительность
по воздуху, м3/ ч, не менее
2000
2500
3000
4000
7500
Перепад температур входящего и выходящего воздуха, °С, не более
28
38
49
51
49
59
49
51
Аэродинамическое сопротивление, Па, не более
115
145
60
105
60
90
65
115
Масса, кг, не более
12
21
28
36

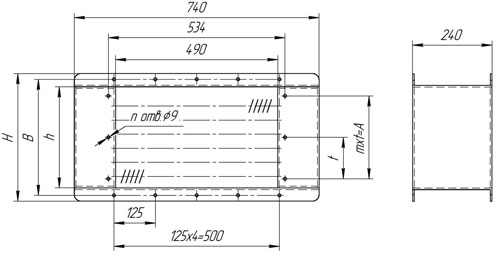

Габаритные размеры воздухонагревателей электрических ВНЭ

Наименование изделияРазмеры, ммnmV, m3
hBHtА
ВНЭ-15-02
170
215
250
125
125
28
1
0,044
ВНЭ-30-01
ВНЭ-30-02
305
350
385
250
32
2
0,068
ВНЭ-45-01
ВНЭ-45-02
440
485
520
150
300
0,092
ВНЭ-65-01
ВНЭ-65-02
575
620
665
450
36
3
0,116
ВНЭ-90-01
