Промышленные консольные насосы К, КМ

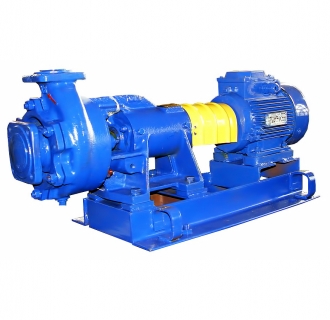

Фото промышленного консольного насоса

Для перекачивания в стационарных условиях пресной воды используется консольный насос. Свое название оборудование получило в соответствие с конструктивным исполнением. Насосы консольные применяются в промышленности для выполнения больших объемов работ по перекачиванию жидкости, поэтому при их производстве применяются высококачественные материалы. Это обеспечивает долговечность, надежность и неприхотливость агрегатов, а также их высокую ремонтопригодность.

Насосы консольные типа К: особенности и применение

Центробежные агрегаты К серии предназначены для перекачки пресной воды с температурой до 150ºС. Это оборудование используется для решения таких задач:

  • промышленная водоподготовка и водоснабжение;
  • водяное охлаждение;
  • кондиционирование и отопление;
  • ирригация, полив полей;
  • подача воды при различных технологических процессах.

Используются промышленное консольное агрегаты в составе промышленных систем противопожарной безопасности. Комплектуются двигателями со степенью защиты ip44 или ip54.

Каталог центробежных консольных насосов (К)

Модель
оборудования
Подача м3/ч Напор, м Двигатель кВт/ об/мин Габариты, мм Масса, кг Давление на входе в насос, МПа (кгс/см2), не более КПД насоса, %, не менее Род тока Напряжение, В Бренд Цена
1К 8/18 8,0 18 1,2/2900 769*257*323 27. 0,25(2,5) 53 переменный 220/380 -
1К 50-32-125 12,5 20 1,6/2900 792*300*315 35. 0,35(3,5) 58 переменный 220/380 -
1К 20/30 20 30 3,5/2900 792*300*315 30,5 0,25(2,5) 64 переменный 220/380 -
1К 65-50-160 25 32 4,3/2900 925*408*338 50 0,35(3,5) 62 переменный 220/380 -
К 45/30 45 32 6,5/2900 1030*332*413 49,5 0,25(2,5) 72 переменный 220/380 -
1К 80-65-160 50 32 7/2900 925*427*395 60 0,35(3,5) 72 переменный 220/380 -
1К 80-50-200 50 50 15/2900 1120*458*455 58. 0,35(3,5) 65 переменный 220/380 -
1К 80-50-200А 45 40 11/2900 990*428*425 58. 0,35(3,5) - переменный 220/380 -
К 90/20 90 20 7,5/2900 1030*332*413 135 - - - - -
1К 100-80-160 100 32 12,8/2900 1235*458*455 61. 0,35(3,5) 79 переменный 220/380 -
1К 100-65-200 100 50 24,5/2900 1290*498*510 90 0,35(3,5) 70 переменный 220/380 -
1К 100-80-160А 90 28 11/2900 1105*458*450 61. 0,35(3,5) 77 переменный 220/380 -
1К 100-65-200А 90 45 17,5/2900 1265*498*475 90 0,35(3,5) 69 переменный 220/380 -
1К 100-65-250А 90 70 32,5/2900 1390*568*605 90 0,35(3,5) 63 переменный 220/380 -
К 160/30 160 30 20/1450 1515*515*555 120 0,25(2,5) 75 переменный 220/380 -
К 160/30А 140 28,6 22/1450 1465*515*555 400 - - - - -
1К 150-125-315 200 32 30/1450 1375*540*610 180 0,35(3,5) 73 переменный 220/380 -
К 290/30 290 30 30/1450 1645*575*630 130 0,25(2,5) 82 переменный 220/380 -
К 200-150-250 315 20 30/1450 1375*540*610 422 - - - - -
К 200-150-315 315 32 45/1450 1665*600*720 570 - - - - -
К 200-150-400 400 50 90/1450 1790*795*8257 1005 - - - - -

Как устроен центробежный консольный насос (К)

Схема консольного насоса типа К

Устройство консольного агрегата имеет следующие особенности:

  • горизонтальное расположение вала;
  • осевой всасывающий патрубок;
  • радиальный напорный патрубок;
  • упругие втулочно-пальцевые муфты;
  • одинарное сальниковое уплотнение вала насоса в стандартном исполнении;
  • электродвигатель и насос располагаются на одной станине.

Центробежные консольные насосы для воды имеют проточную часть из чугуна. По этой причине их не используют для перекачки сред, оказывающих механическое, химическое воздействие на этот материал.

Принцип работы данного оборудования заключается том, что при движении лопаток рабочего колеса возникает центробежная сила. При этом жидкость отбрасывается к стенкам, в центре создается разряжение. На периферии давление повышается, под его воздействием вода поступает в напорный трубопровод.

Насосы консольно-моноблочные типа КМ

Фото консольно-моноблочного насоса КМ

Компактные консольно-моноблочные насосы комплектуются электродвигателем с удлиненным валом. Специальная конструкция узла позволяет расположить на валу рабочее колесо. Такая компоновка позволяет уменьшить габариты оборудования, сделать его более легким без потери производительности. Используются насосы центробежные моноблочные консольные для перекачки пресной воды или жидкости, имеющей аналогичные характеристики вязкости. По принципу своего действия агрегаты являются лопастными, с рабочим колесом закрытого типа. Используются во всех отраслях промышленности, аграрном секторе и для частных нужд.

Агрегаты этого типа имеют аналогичный принцип работы с оборудованием типа К, но обладают следующими преимуществами:

  1. компактные габариты;
  2. простая конструкция с меньшим количеством деталей;
  3. не нужна центровка электродвигателя и насоса;
  4. экономичность.

У консольных агрегатов моноблочного типа отсутствуют потери в подшипниках и муфтах, что делает потребление электрической энергии более низким.

Каталог консольно-моноблочных насосов (КМ)

Модель
оборудования
Подача м3/ч Напор, м Двигатель кВт/ об/мин Габариты, мм Масса, кг Давление на входе в насос, МПа (кгс/см2), не более КПД насоса, %, не менее Род тока Напряжение, В Бренд Цена
КМ 50-32-125 12,5 20 2,2/2900 500*200*202 47 - - - - -
КМ 65-50-160 25 32 5,5/2900 578*250*272 76 - - - - -
КМ 80-65-160 50 32 7,5/2900 630*320*362 90 - - - - -
КМ 80-50-200 50 50 15/2900 790*350*420 90 - - - - -
КМ 100-80-160 100 32 30/2900 865*400*440 195 - - - - -
КМ 100-65-200 100 50 30/2900 870*370*705 260 - - - - -
КМ 150-125-250 200 20 18,5/2900 870*370*705 195 - - - - -

Разнообразие насосов типа КМ

Схема насоса КМ

Простая конструкция позволяет выпускать надежную, долговечную технику с большим сроком эксплуатации. Проточная часть выполняется из чугуна, стойкого к воздействиям пресной воды. Оборудование специального назначения может использоваться для перекачки:

  • легких нефтепродуктов (КМН);
  • пищевых продуктов;
  • химически активных жидкостей (ХМ).

Температура перекачиваемой консольным моноблочным оборудованием среды не должна превышать 80ºС при комплектации сальниковым уплотнителем. Модели, укомплектованные торцевым уплотнением, могут эксплуатироваться при температуре жидкости до 105ºС.

Максимальное рабочее давление консольного моноблочного агрегата так же зависит от уплотнителя. Для моделей с сальниками критический уровень – 3,5 атмосферы, с торцевыми уплотнителями – 6 атмосфер. Количество примесей в жидкости не должно превышать 0,2% по массе.

Каталог консольного оборудования компании «Стигмаш» содержит широкий ассортимент продукции, отвечающей стандартам и нормативам, принятым в разных отраслях промышленности. Насосы типа К и КМ составляют основной процент техники, предназначенной для промышленного использования. Их применяют в системах отопления, очистки и подачи воды, канализации. Агрегаты КМ являются неотъемлемой частью производственных линий в пищевой, легкой, химической промышленности.
