Электрокалориферные установки ЭКОЦ

В серии ЭКОЦ представлены электрокалориферные установки, используемые в системах вентиляции и подогрева воздуха общественных, промышленных, сельскохозяйственных и складских помещений.

Маркировка установок серии «ЭКОЦ-***» означает: ЭК — электрический калорифер; О — вентилируемый; Ц — с центробежным вентилятором; *** — номинальная мощность оборудования в кВт.

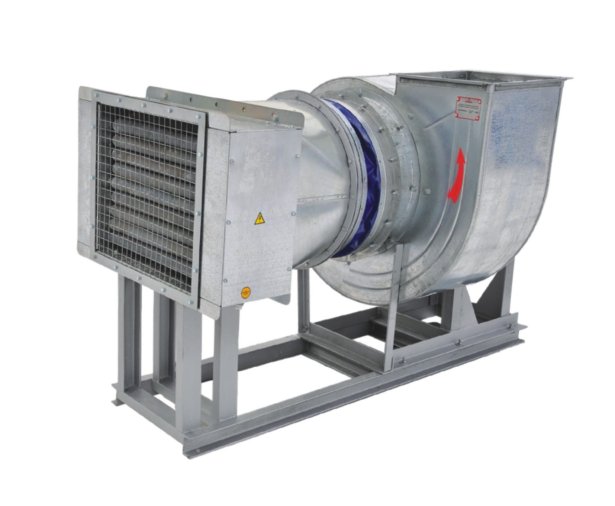

Основные части установки ЭКОЦ монтируются на общей раме: калорифер ЭКО; электродвигатель и центробежный вентилятор; патрубок-переходник с мягкой вставкой (кроме ЭКОЦ-5, уровень вибраций в котором низок, что позволяет соединять калорифер с вентилятором напрямую).

Калорифер ЭКО состоит из расположенных внутри прямоугольного каркаса ТЭНов, трубчатых электронагревательных элементов. ТЭНы в каждом ряду соединены в «звезду» и составляют автономную электрическую секцию, благодаря чему достигается максимальная мощность. Количество секций зависит от исполнения калорифера.

 Установка может работать на 100; 66,7; 33,3 или 50% от номинальной мощности.

Технические характеристики электрокалориферных установок ЭКОЦ

Марка установкиМощность, кВтПроизводительность по воздуху, м3/часПерепад температуры на входе и выходе, °CПолный аэродинамический напор, развиваемый вентилятором, ПаМасса, кг
ЭКОЦ-5 5 500 35 200 42
ЭКОЦ-10 10 800 35 400 60
ЭКОЦ-16 16 1900 35 400 95
ЭКОЦ-25 23,3 2500 35 500 100
ЭКОЦ-40 46,5 3500 50 800 208
ЭКОЦ-60 69,7 4000 65 950 215
ЭКОЦ-100 95,5 5000 70 1100 259
ЭКОЦ-160 165 7500 85 1500 292
ЭКОЦ-250 250 10000 100 1700 547

Комплектация установок вентиляторами

Марка установкиМарка вентилятораМощность вентилятора, кВтЧастота вращения, об/мин
ЭКОЦ-5 ВЦ 80-75-2,5 0,12 1500
ЭКОЦ-10 ВЦ 80-75-3,15 0,25 1500
ЭКОЦ-16 ВЦ 80-75-4 0,75 1500
ЭКОЦ-25 ВЦ 80-75-4 0,75 1500
ЭКОЦ-40 ВЦ 80-75-5 1,5 1500
ЭКОЦ-60 ВЦ 80-75-5 2,2 1500
ЭКОЦ-100 ВЦ 80-75-6,3 5,5 1500
ЭКОЦ-160 ВЦ 80-75-6,3 7,5 1500
ЭКОЦ-250 ВЦ 80-75-8 7,5 1000

Габаритные размеры электрокалориферных установок ЭКОЦ

Марка установкиРазмеры, ммV, м3
l1l2L1L2aAH1H2bcd
ЭКОЦ-5
1150
575
1120
1260
350
400
530
460
175
195
215
0,494
ЭКОЦ-10
1150
575
1220
1260
350
400
560
660
225
250
275
0,616
ЭКОЦ-16
1250
625
1285
1360
400
450
660
812
285
310
335
0,817
ЭКОЦ-25
1250
1250
1350
0,865
ЭКОЦ-40
1500
750
1600
1580
410
442
910
1062
355
380
405
1,257
ЭКОЦ-60
975
1,257
ЭКОЦ-100
1700
850
1950
1760
510
542
1215
1305
445
475
495
2,076
ЭКОЦ-160
1415
2,251
ЭКОЦ-250 2200 1100 2750 2430 930 970 1620 1538 565 600 635 3,297

Монтаж и эксплуатация

Электрокалориферные установки предназначены для работы в температурном диапазоне -10°С … +40°С (вид климатического исполнения УХЛ4 по ГОСТ 15150-69). Нагреваемый и перемещаемый воздух не должен содержать взрывоопасных веществ, а количество токопроводящей пыли в нём должно быть минимальным. Допустимая среднегодовая концентрация пыли в воздухе 1 мг/м3 (разрешается краткосрочная работа в условиях запылённости до 10 мг/м3).

Для монтажа электрокалориферной установки требуется помещение, отделённое от основного с помощью конструкций из несгораемых материалов. Допускается установка ЭКОЦ в пристройках с отдельным выходом на улицу, разделённых с основным зданием глухой стеной и перекрытием с пределом огнестойкости не ниже 0,75 час.

Блок управления

Блок управления (БУ) установкой ЭКОЦ представляет собой металлический шкаф-бокс. БУ служит для подключения установки к сети, защиты от перегрева и перегрузок, автоматического управления в соответствии с установленной температурой, индикации режимов работы и выбора подключенной мощности калорифера (количество ступеней регулировки 1-4, зависит от исполнения).
