Погружные фекальные насосы ЦМК, ЦМФ

В быту и на промышленных канализационных станциях часто применяется погружной фекальный насос, укомплектованный измельчителем или режущим механизмом. Он способен перекачивать жидкость с крупными твердыми включениями размером 40-80 мм, так как комплектуются более широкими пропускными каналами. Оборудование этого типа может быть стационарным, устанавливаемым на специальную опору, выполняющую роль фундамента, или переносным. В последнем случае насос просто опускают на дно емкости в любом удобном месте.

Промышленные модели таких погружных агрегатов комплектуются герметичными асинхронными электродвигателями и могут работать полностью погруженными в загрязненную воду или фекальную массу. Моноблочная конструкция является одной из особенностей данного класса оборудования.

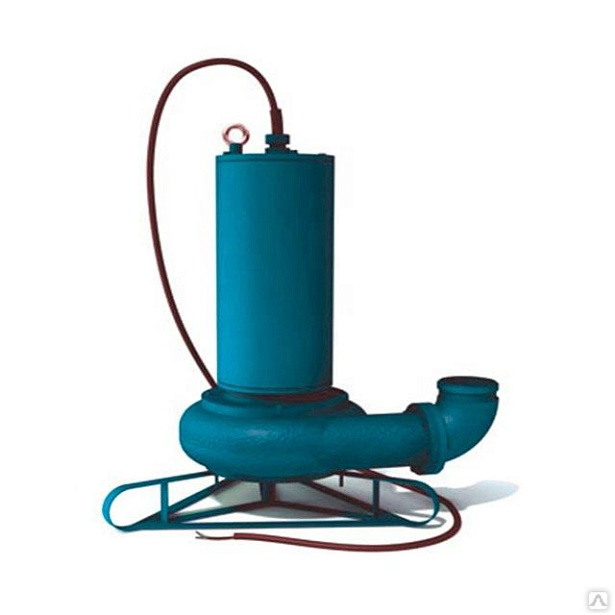

Насосы ЦМК

Погружные насосы ЦМК применяются для откачивания фекальных и сточных вод в бытовых и производственных малых канализационных системах. Требования к рабочей среде: температура не более +45°С; рН в пределах 6 … 8; плотность до 1050 кг/м3; механические (абразивные) примеси размером до 5 мм — не более 1% объёма; неабразивные включения — плотность не более 2500 кг/м3, размер до 20 мм. Кроме того, передвижные насосы применяются как аварийное оборудование для экстренного удаления сточных вод из подвалов, колодцев и т.д.

Расшифровка обозначения (на примере ЦМК 16-6):

Ц — центробежный;

М — моноблочный;

К — канализационный;

16 — производительность (кубометров в час);

6 — напор в метрах.

Климатическое исполнение и категория размещения — У в соответствии с ГОСТ 15150-69. Возможна комплектация режущим устройством для измельчения длинноволокнистых включений. Насос ЦМК устанавливается вертикально, с полным или частичным погружением в перекачиваемую жидкость. Минимальная глубина погружения насоса — 0,4 … 0,9 м.

Модель
оборудования
Габаритные размеры, мм
L
H
Электродвигатель
кВт
об/мин
Ток, А
Подача м3/ч Напор, м Масса, кг Подпор не менее, м Диаметр патрубка, мм Бренд Цена
ЦМК 7-4
320
540
1,0
3000
2,8
7 4 40 0,4 63 -
ЦМК 16-6
320
540
1,0
3000
2,8
16 6 40 0,4 63 -
ЦМК 16-16
320
540
2,2
3000
4,0
16 16 45 0,4 63 -
ЦМК 16-27
320
600
3,2
3000
6,0
16 27 45 0,4 63 -
ЦМК 16-32
320
600
3,5
3000
6,5
16 32 60 0,4 63 -
ЦМК 40-25
350
765
7,0
3000
13
40 25 112 0,5 100 -
ЦМК 50-40
385
795
15
3000
24
50 40 150 0,7 100 -
ЦМК 50-80
510
1125
40
3000
70
50 80 505 0,9 80 -
ЦМК 80-70
510
1125
45
3000
80
80 70 500 0,9 80 -
ЦМК 130-22
588
1216
15
3000
25
130 22 200 0,9 100 -
ЦМК 140-15
588
1216
10
3000
17
140 15 150 0,9 100 -
ЦМК 200-15
600
1220
18
3000
30
200 15 200 0,9 100 -
ЦМК 300-20
455
1050
35
3000
60
300 20 420 0,9 160 -
ЦМК 300-30
455
1050
36
3000
64
300 30 425 0,9 160 -
ЦМК 350-25
460
1060
38
3000
67
350 25 428 0,9 160 -
ЦМК 400-20
460
1070
40
3000
70
400 20 435 0,9 160 -
ЦМК - 16/27
320
720
3
2900
-
16 27 85 - - -

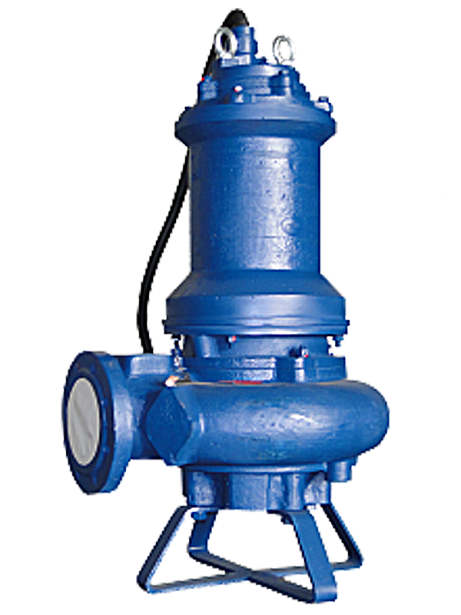

Насосы ЦМФ

Погружные насосы ЦМФ используются для перекачивания сточных масс и фекальных жидкостей на животноводческих комплексах, в частных, городских и промышленных хозяйствах. Сточные воды должны соответствовать следующим характеристикам: плотность не более 1250 кг/м3; рН 5 … 12; содержание абразивных частиц размером до 8 мм максимум 1% по объёму, механических примесей размером до 12 мм — 10%; максимальная температура 35°С.

Насосы ЦМФ могут использоваться как в качестве стационарных, так и в качестве аварийных, для быстрой откачки фекальных масс из канализационных колодцев и т.д.

Расшифровка названия (на примере ЦМФ-50-25):

Ц — центробежный;

М — моноблочный;

Ф — фекальный;

50 — производительность в м3/час;

25 — напор в метрах.

Погружные насосы ЦМФ относятся к изделиям вида 1 по ГОСТ 27.003-90 (восстанавливаемые), и производятся по 5 категории размещения в климатическом исполнении У в соответствии с ГОСТ 15150-69. Рабочее положение — вертикальное, с минимальной глубиной погружения 30 см. Продолжительность непрерывной работы при минимальной глубине погружения — не более 30 минут.

Модель
оборудования
Габаритные размеры, мм
L
H
Электродвигатель
кВт
об/мин
Ток, А
Подача м3/ч Напор, м Масса, кг Подпор не менее, м Диаметр патрубка, мм Бренд Цена
ЦМФ 50-10
350
540
4
3000
7,0
50 10 47 0,4 63 -
ЦМФ 50-25
400
750
7,5
3000
13
50 25 112 0,5 100 -
ЦМФ 50-70
510
1125
40
3000
70
50 70 500 0,9 80 -
ЦМФ 80-70
510
1125
45
3000
80
100 70 505 0,9 80 -
ЦМФ 100-10
400
750
9
3000
15
100 10 112 0,5 100 -
ЦМФ 100-20
490
800
11,5
3000
20
100 20 130 0,7 100 -
ЦМФ 160-10
490
800
12
3000
20
160 10 150 0,7 100 -
ЦМФ 200-20
490
1025
20
3000
25
200 20 200 0,9 100 -
ЦМФ 300-10
490
1025
21
3000
38
300 10 200 0,9 100 -
ЦМФ 350-25
455
1050
38
3000
67
350 25 420 0,9 160 -
ЦМФ 400-20
455
1050
40
3000
70
400 20 425 0,9 160 -
ЦМФ - 50*10
430*292
665
2,8
2900
-
50 10 98 - - -

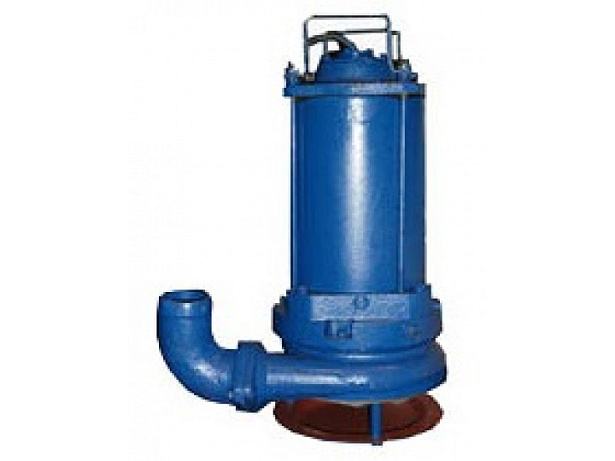

Насосы Иртыш

Фекальные насосы Иртыш ПФ (погружные) и НФ (наружные) используются для перекачки сточных и фекальных вод. Насосы представляют собой моноблочный агрегат для перекачки жидкостей со следующими характеристиками: плотность до 1100 кг/м3; рН 6 … 9; содержание абразивных частиц размером до 5 мм не более 1% по объёму, неабразивных, в том числе, волокнистых, размером до 20-100 мм — 2%.

Насосы Иртыш широко используются для работы с фекальными и сточными водами, а также другими жидкостями, сходными с водой по физическим характеристикам и химической активности.

Это надёжные и долговечные насосные агрегаты, КПД которых достигает 78%. В зависимости от мощности двигателя, насосы Иртыш обеспечивают подачу 30-60 кубометров в час, с напором 12-22 метра.

Модель
оборудования
Габаритные размеры, мм
L
H
Электродвигатель
кВт
об/мин
Ток, А
Подача м3/ч Напор, м Масса, кг Подпор не менее, м Диаметр патрубка, мм Бренд Цена
Иртыш-30 ПФ
300
480
3
2900
-
60 22 45 - - -
Иртыш-11 ПФ
250
350
1,1
2900
-
30 12 30 - - -
Иртыш М-11 ПФ
250
350
1,1
2900
-
30 12 30 - - -
Иртыш-30 НФ
300
550
3
2900
-
60 22 50 - - -

Особенности конструкции погружных фекальных насосов

Вертикальные фекальные насосы являются центробежными, с трехлопаточным рабочим колесом. Электродвигатель от проточной части отделяется двойным уплотнением торцового типа. Располагается оно в едином корпусе, что позволяет быстро менять его в случае появления протечек. Двигатель имеет защиту от холостого хода, попадания влаги и перепадов температуры.

Конструкция насосной части позволяет перекачивать жидкость с большим содержанием механических примесей. В качестве напорного трубопровода может использоваться рукав, фиксируемый с помощью системы хомутов, или стационарный трубопровод с фланцевым соединением. Оборудование производится в стандартном и нержавеющем исполнении.

Основные сферы применения

Простая и надежная конструкция, доступная цена и высокие эксплуатационные характеристики находят погружным фекальным насосам самое широко применение. Их используют:

  • для перекачки бытовых канализационных стоков;
  • при осушении котлованов, траншей;
  • в системах малой канализации;
  • на канализационных станциях промышленных предприятий;
  • для откачки загрязненной воды на шахтах;
  • для перекачивания грязной воды на гидросооружениях.

Мобильные погружные фекальные насосы применяются в качестве аварийного оборудования.

НПО «Стигмаш» предлагает широкий ассортимент погружных устройств, вы можете купить модели разной производительности и мощности, с напором от 10 до 27 метров. Вся предлагаемая продукция имеет репутацию надежной техники, предназначенной для интенсивной работы.
