Грязевики вертикальные фланцевые

В трубопроводах тепловых сетей для очистки воды от посторонних примесей (песок, окалина, ржавчина и другие загрязнения) применяется грязевик вертикальный фланцевый (серии ТС-567, ТС-568). Изделие представляет собой узел расширения трубопровода. За счёт действия сил гравитации и инерции потока очищенная через фильтрационную сетку вода поступает в систему, а отфильтрованные частицы скапливаются на дне устройства.

Эксплуатация этих изделий регламентируется «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Если гидравлическое сопротивление изделия превысит допустимые параметры, это означает, что его необходимо очистить от скопившейся грязи. Профилактический осмотр и очистку следует проводить каждые 2-3 года.

Размеры

Характеристики и размеры грязевиков вертикальных фланцевых серий ТС-567 и ТС-568 соответствуют нормам, указанным в Типовой документации.

Модель
оборудования
Производительность, т/ч Давление, МПа Диаметр (мм) Температура max,°C Бренд Цена
ГВ-200-2,5 158 2,5 200 200 -
ГВ-250-2,5 247,3 2,5 250 200 -
ГВ-300-2,5 356 2,5 300 200 -
ГВ-200-1,6 158 1,6 200 200 -
ГВ-250-1,6 247,3 1,6 250 200 -
ГВ-300-1,6 356 1,6 300 200 -
ГВ-350-2,5 484,6 2,5 350 200 -
ГВ-400-2,5 633 2,5 400 200 -
ГВ-500-2,5 989 2,5 500 200 -
ГВ-600-2,5 1424 2,5 600 200 -
ГВ-700-2,5 1939 2,5 700 200 -
ГВ-800-2,5 2532 2,5 800 200 -
ГВ-350-1,6 484,6 1,6 350 200 -
ГВ-400-1,6 633 1,6 400 200 -
ГВ-500-1,6 989 1,6 500 200 -
ГВ-600-1,6 1424 1,6 600 200 -
ГВ-700-1,6 1939 1,6 700 200 -
ГВ-800-1,6 2532 1,6 800 200 -
ГВ-900-1,6 3205 1,6 900 200 -

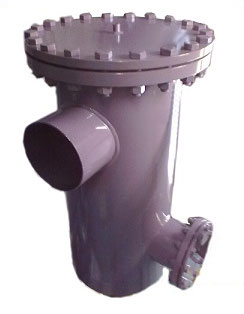

ГВ-1000-1,6 3957 1,6 1000 200 -

Схема

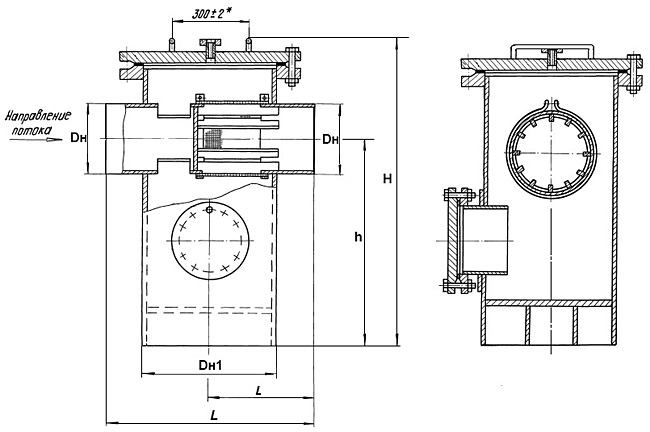

На рисунке представлен чертёж фланцевого грязевика.

Схема вертикального грязевика

Основные составляющие части устройства:

  • Цилиндрический корпус
  • Соединительные фланцы
  • Фильтрационная сетка из нержавеющей стали
  • Патрубок для отвода воздуха при первом заполнении водой
  • Ревизионный люк для осмотра и очистки

Компания НПО «СТИГМАШ» предлагает грязевики вертикальные фланцевые по ценам производителя. Мы располагаем собственным производством и гарантируем соответствие продукции ГОСТу и удобные условия сотрудничества. С 2001 года компания известна на рынке России и СНГ как производитель и поставщик промышленного оборудования.
