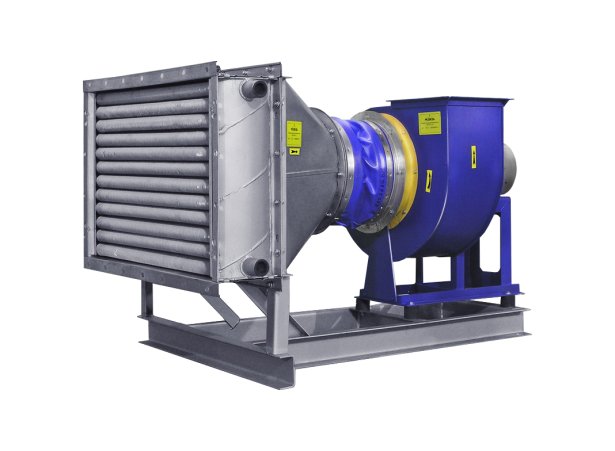

Воздухонагревательные установки ВНУ

Воздухонагревательные установки ВНУ широко применяются для быстрого нагревания больших объёмов воздуха и поддержания заданной температуры в крупных помещениях. Они используются в системах отопления сельскохозяйственных и промышленных предприятий, общественных и складских помещений, горных выработок и многих других объектов.

Устройство и принцип работы

Конструкция установки ВНУ состоит из водяного калорифера и вентилятора ВЦ 14-46, соединённых между собой конфузором с мягкой вставкой для недопущения воздействия вибраций вентилятора на калорифер. Основные части ВНУ устанавливаются на общей сварной раме.

Нагреваемый калорифером воздух подаётся вентилятором в отопительную систему обогреваемого объекта, или распределяется по помещению. Теплоносителем служит перегретая вода с максимальной температурой 190°С и давлением не более 1,2 Мпа, циркулирующая по контуру из труб. Установки ВНУ выпускаются в шести типоразмерах, различающихся производительностью по объёмам перемещаемого воздуха и тепловой мощности.

Эксплуатация

Воздухонагревательные установки ВНУ эксплуатируются по 3-й категории размещения в соответствии с ГОСТ 15150. Установки размещаются в отдельно стоящем здании или пристройке. Для управления работой установки ВНУ используется шкаф управления (поставляется отдельно).

Проходящий через установку воздух не должен содержать взрывоопасных и токопроводящих частиц.

Технические характеристики установок воздухонагревательных ВНУ

Наименование продукцииКомплектация калориферомДвигатель кВт/об/мин.Произ-ть по воздуху, м3/чДавление, ПаПроиз-ть по теплу (кВт), для температур графика по греющему теплоносителю 95/70°СТемпература воздуха, на входе /выходе, °С Масса, кг   не более
ВНУ-40-01 КСк 3-6 1,1/1500 3600 770 52,3 -20/22 140
ВНУ-50-01 КСк 4-6 730 59,9 -20/28 147
ВНУ-55-01 КСк 3-7 790 57,7 -20/26 145
ВНУ-65-01 КСк 4-7 750 65,1 -20/32 155
ВНУ-70-01 КСк 3-8 2,2/1500 5000 790 78,8 -20/43 152
ВНУ-70-01 КСк 4-8 760 89,1 -20/51 162

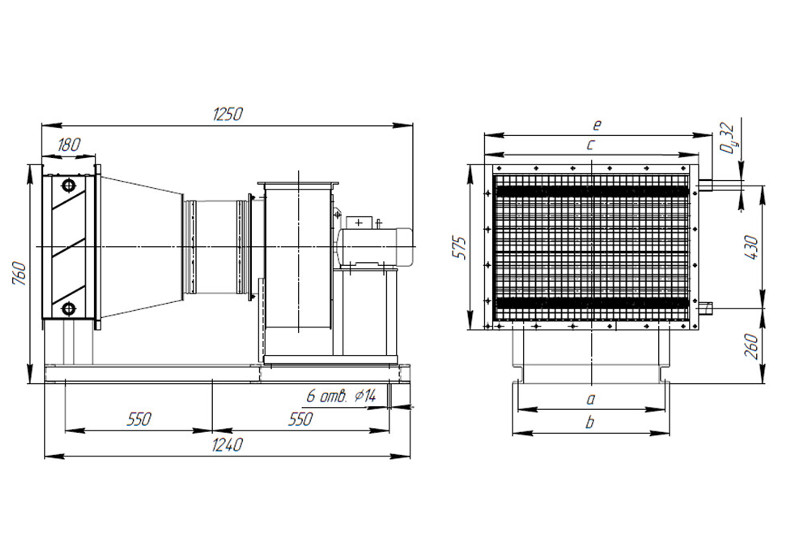

Габаритные размеры установок воздухонагревательных ВНУ

Наименование продукцииРазмеры, мм
abce
ВНУ-40-01 400 432 602 650
ВНУ-50-01
ВНУ-55-01 500 532 727 775
ВНУ-65-01
ВНУ-70-01 600 632 852 900
ВНУ-70-01
